暖通空调用螺旋式冷却盘管结构设计

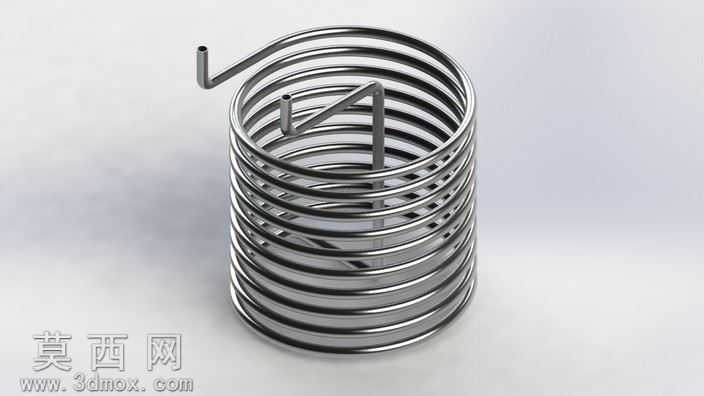

本作品为暖通空调系统配套的螺旋式冷却盘管三维建模作品，建模阶段优先梳理冷却盘管的功能逻辑与流体走向，以等直径金属管材为基础载体，先绘制螺旋主体的中心引导线，引导线严格遵循等螺距、等圆柱直径的参数设定，保证盘管主体每一圈的曲率一致，避免流体在管内流动时出现局部阻力突变的问题。在螺旋主体的建模过程中，采用扫掠特征完成基础管体生成，提前设定管材的壁厚参数，还原金属盘管的空心管路属性，保证模型可直接对接后续的流体仿真、结构强度校核需求。盘管的进出液端采用直段延伸加弯折的结构设计，两个接口分别设置在螺旋主体的上下不同方位，其中上部进液端设置短直段加90度外弯折结构，方便与外部供液管路对接，下部出液端设置斜向支撑直段，直段末端与螺旋主体的内侧管壁做贴合固定，既可以作为出液接口，也能对螺旋盘管的整体结构起到辅助支撑作用，避免盘管在长期使用过程中出现螺距变形、管路错位的问题。材质与渲染阶段，针对冷却盘管的金属属性，赋予抛光不锈钢材质，调整材质的反射度、粗糙度参数，还原金属管材表面的亮面金属质感，同时在管体边缘添加细微的倒角处理，避免模型边缘出现生硬的直角棱角，更贴近实际弯管加工后的工艺效果。渲染阶段采用柔和的漫反射光源，多角度呈现盘管的螺旋层叠结构、接口位置与支撑结构细节，清晰展示每一圈管路之间的均匀间隙，该间隙设计既保证了盘管外部空气的流通换热空间，也避免了管体之间直接接触导致的冷量损耗问题。设计思路上，这款冷却盘管主要面向暖通空调的冷凝换热场景，螺旋式的结构设计可以在有限的柱形空间内最大化延长冷却介质的流动路径，提升介质与外部空气的热交换时长，进而提升整体冷却冷凝效率，相比传统的直排式盘管，柱形螺旋结构的空间占用率更低，安装适配性更强，可直接嵌入柱形安装腔体内使用，进出液接口的方位设计也充分考虑了实际安装时的管路排布需求，减少安装过程中的额外管路弯折操作，降低管路安装的阻力损耗。建模过程中对所有弯折位置的曲率半径做了统一参数设定，保证弯管位置符合金属管材的弯折加工工艺要求，避免出现弯折半径过小导致的管体瘪陷、通径减小的问题，让三维模型不仅具备外观展示效果，也能直接对接后续的加工生产、工艺拆解环节，为冷却盘管的实物生产提供准确的三维数据参考。
