航空航天用NACA0012翼型三维建模作品

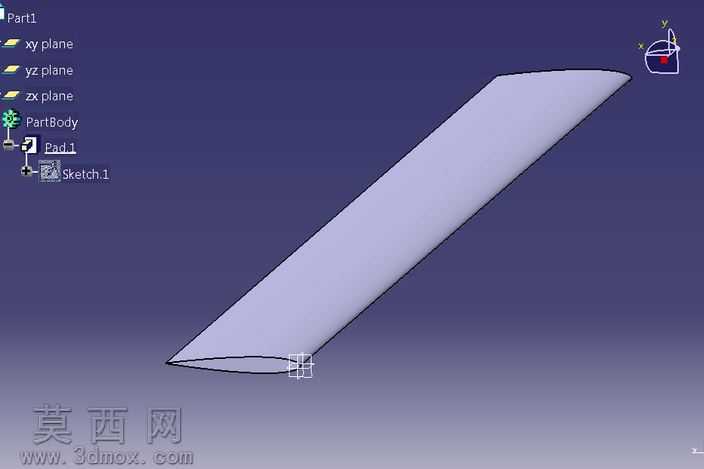

本作品为航空航天领域常用的NACA0012对称翼型三维建模成果，建模过程依托三维设计环境完成，首先在草图绘制模块中严格遵循NACA0012翼型的坐标公式生成翼型截面轮廓，通过逐点校准翼型的前缘半径、最大厚度位置、后缘夹角等核心参数，确保截面轮廓完全符合标准翼型的气动外形要求，避免因轮廓偏差影响后续气动仿真或结构加工的精度。完成翼型截面草图后，通过凸台拉伸特征生成翼型的实体结构，拉伸过程中严格控制翼展方向的长度比例，保证翼型的展弦比符合基础教学与仿真验证的通用需求，同时对翼型的前后缘棱边进行了连续性检查，确保实体表面无破面、无几何重叠、无特征错误。模型的结构设计保留了标准翼型的完整实体特征，未添加额外的机翼内部肋板、蒙皮等附属结构，可作为基础翼型单元用于后续的机翼装配、气动仿真分析、风洞试验模型加工等场景，材质设置上采用了航空构件常用的轻质铝合金基础材质属性，在渲染环境中可清晰呈现翼型的曲面流畅度，通过调整视角可直观观察翼型上下对称的曲面特征，验证截面轮廓的对称性是否符合NACA0012翼型的设计标准。设计思路上以标准化、通用化为核心，优先保证翼型几何参数的准确性，而非追求复杂的附属结构设计，让该模型可适配不同的使用场景，既可以作为航空类专业教学的翼型认知案例，也可以作为流体仿真分析的基础几何模型，还可导入其他三维软件进行二次设计，添加机翼内部结构、连接构件等内容完成完整机翼的设计。建模过程中对特征树进行了规整，保留了草图、拉伸实体等核心特征步骤，方便使用者查看建模逻辑，调整翼型的弦长、展长等参数，适配不同的设计需求，同时对模型的几何公差进行了校验，确保曲面的G1连续性，避免后续网格划分或数控加工过程中出现几何错误。
