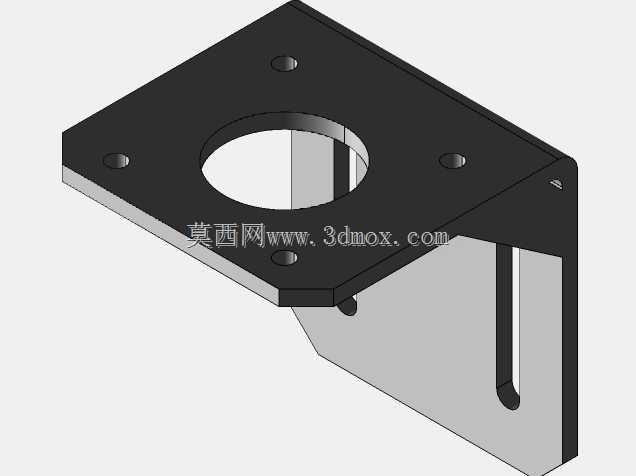

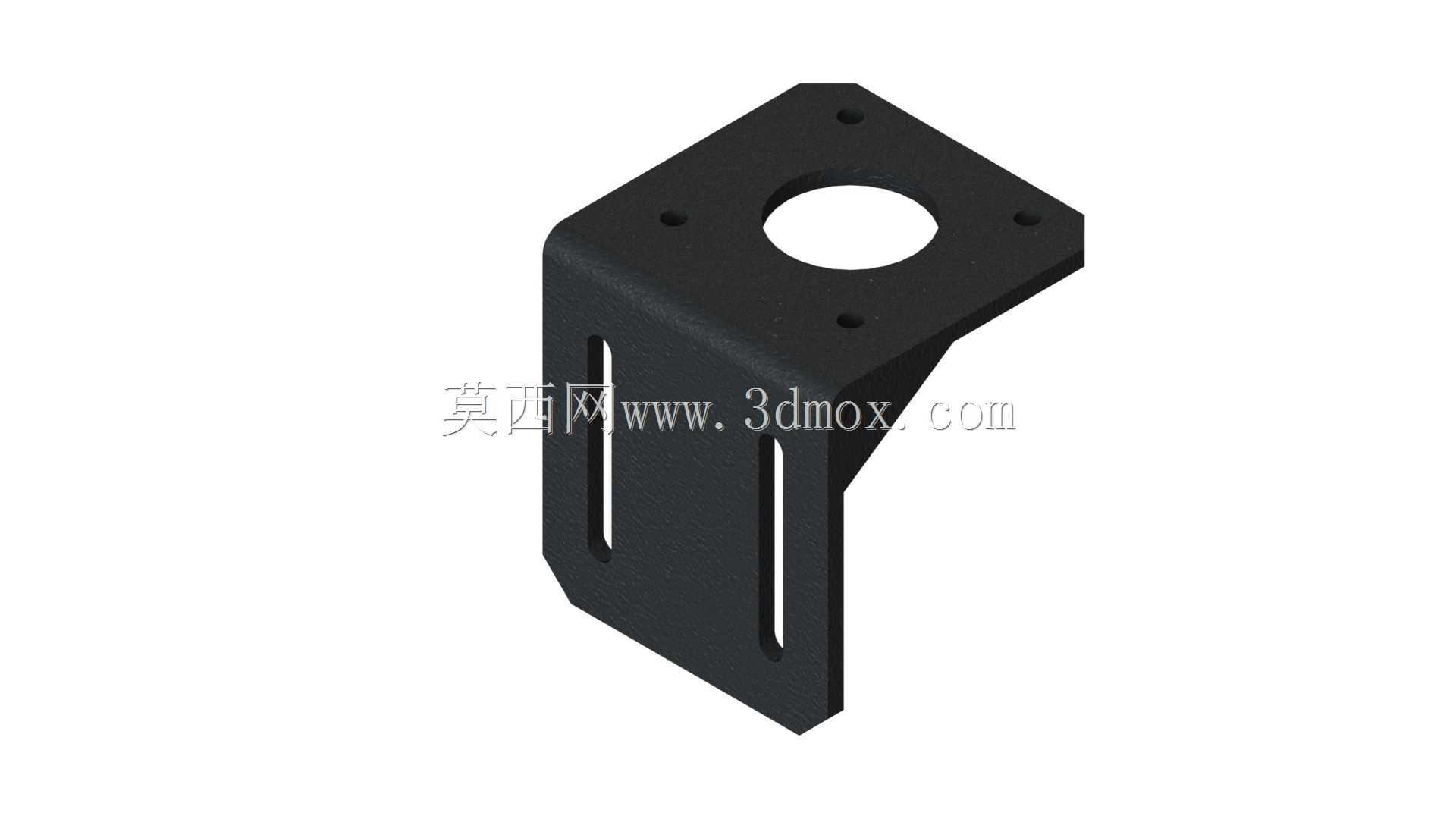

NEMA17钢制步进电机L型安装固定支架

这款钢制安装支架是专为NEMA17规格步进电机设计的配套固定构件，广泛应用于桌面级数控设备、小型自动化传动模组、3D打印运动机构、小型机械臂关节基座、精密输送线驱动端等需要精准固定42系列步进电机的场景中，承担电机定位、载荷传导、安装基准校准的核心作用，能够有效避免电机运行过程中因震动产生的位置偏移，保障传动系统的同轴度与运行稳定性。从功能特性来看，支架采用L型弯折的一体式结构设计，水平安装面预留了与NEMA17电机安装孔位完全匹配的四个沉头固定孔，中心开设大尺寸通孔用于避让电机输出轴与联轴器安装空间，无需额外加工即可直接完成电机与支架的锁紧固定；垂直立面开设长条形调节槽，既可以将支架整体固定在设备型材、安装立板上，也能通过槽位的余量微调电机的轴向安装位置，方便同步带、丝杠等传动部件的张紧度调节，适配不同安装场景的位置校准需求。在设计思路上，这款支架充分考虑了小型步进电机的运行载荷特性，选用钢制板材作为基材，通过一体折弯成型保证结构刚性，相比塑料材质支架拥有更强的抗形变能力，能够承受电机高速启停时的反冲力矩，长期使用不会出现安装孔滑牙、支架变形的问题；所有安装孔位均做了沉头处理，锁紧螺丝后螺丝头不会突出安装平面，保证电机安装面与支架平面完全贴合，避免因安装面不平导致的电机轴偏斜问题；折弯处做了加强过渡处理，分散垂直面与水平面连接处的应力，即使在电机频繁正反转的工况下也不会出现焊缝开裂、板材断裂的问题。从安装边界来看，水平安装面的尺寸完全匹配NEMA17电机的42mm见方安装基准，四个安装孔的孔距严格遵循NEMA标准的31mm孔距规范，中心通孔直径足够容纳常规42步进电机的前轴端与引出线；垂直立面的长度能够覆盖常规设备铝型材的安装槽位间距，长槽的宽度适配常用的M4、M5安装螺丝，用户在选型时无需重新测绘孔位，可直接替换同规格的冲压、铸铝支架，安装时仅需先将电机通过四颗螺丝固定在支架水平面上，再通过垂直面的长槽将整体组件固定在设备基座上，通过槽位调整好电机位置后锁紧螺丝即可完成装配，能够大幅缩短设备组装时的调试周期，降低非标设计的重复工作量。
