绕线式弹性金属柔性联轴器结构

这款绕线式弹性联轴器是机械传动系统中常用的柔性连接部件，主要应用于伺服电机、步进电机与滚珠丝杠、编码器等精密传动场景，在小型自动化设备、3D打印设备、电子加工设备、精密检测仪器的传动链路中承担核心连接作用，能够有效补偿两轴连接时产生的径向偏差、角向偏差与轴向偏移，避免刚性连接带来的轴系憋劲、轴承磨损、传动卡顿等问题，大幅提升传动系统的运行稳定性与部件使用寿命。

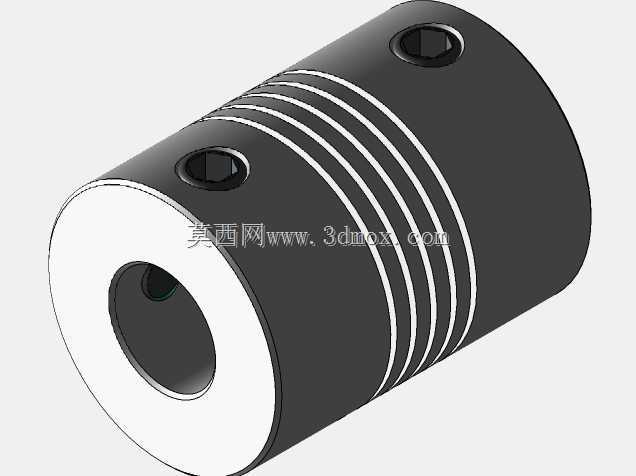

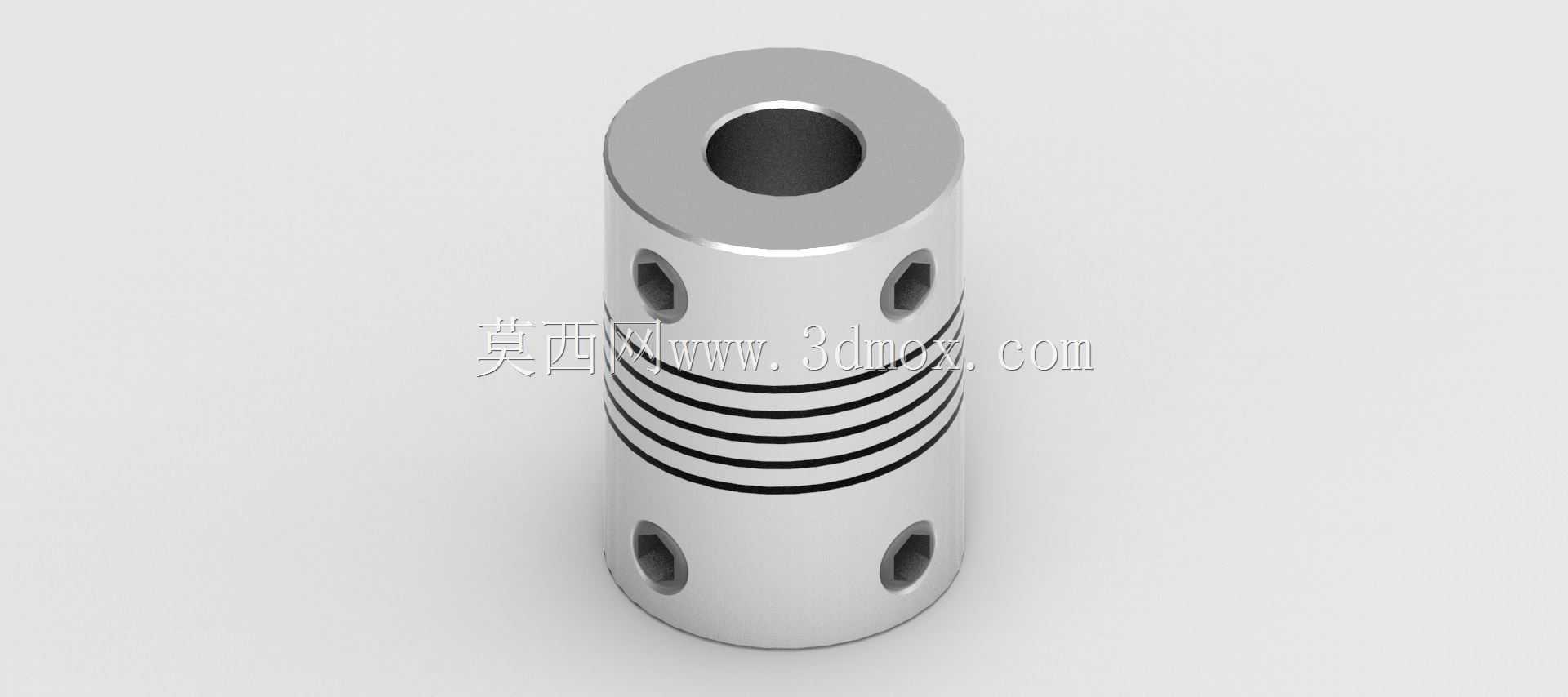

从功能特性来看，该联轴器采用一体式金属基体加工而成，中部的多圈平行绕线槽是核心功能结构，这种开槽设计让联轴器在保持金属件整体刚性的同时，具备均匀可控的弹性形变能力，既可以传递稳定的旋转扭矩，又能在轴系存在安装偏差时通过槽位的微形变吸收偏差量，同时还能缓冲传动过程中的小幅振动，降低传动噪音，相比传统的刚性联轴器，它的适配容错率更高，对安装精度的要求更友好，尤其适合对传动平顺性有较高要求的轻载精密传动场景。联轴器两端的内孔为轴安装位，孔侧对称分布的紧定螺丝孔用于穿入顶丝，将联轴器与两侧的轴体牢牢锁紧，避免传动过程中出现打滑、空转的问题，对称分布的孔位设计可以让锁紧力均匀作用在轴面上，不会出现单侧受力导致的轴体偏斜问题。

在设计思路上，这款联轴器采用对称式结构布局，整体为圆柱形回转体，所有结构特征都围绕中心轴线对称分布，能够保证高速旋转时的动平衡性能，避免旋转过程中产生额外的离心振动。中部的绕线槽采用等距等深的平行切削设计，每一圈槽的宽度、深度都保持一致，让弹性形变在整个槽段均匀分布，避免局部应力集中导致的金属疲劳断裂，提升联轴器的长期使用可靠性。两端的安装孔根据适配轴径做了公差匹配设计，孔壁粗糙度控制在合理范围，既保证轴体可以顺利装入，又能保证配合的紧密性，紧定螺丝孔的位置距离端面预留了足够的锁紧操作空间，方便装配时使用内六角扳手拧紧顶丝。

从安装边界来看，这款联轴器整体为细长圆柱结构，径向占用空间小，适合安装在空间紧凑的传动位置，两端的安装长度均匀分配，锁紧孔位于靠近端面的位置，装配时不需要额外预留过长的轴端伸出量，只要轴端伸入长度达到锁紧孔位置即可完成固定，适配多种安装空间受限的传动场景。联轴器的外圆表面做了光滑处理，没有突出的结构特征，旋转过程中不会剐蹭周边的设备部件，安装时只需要保证两侧轴体的同轴度在联轴器允许的补偿范围内，锁紧两端的顶丝即可完成装配，不需要额外的复杂调试，后期维护也十分便捷。
