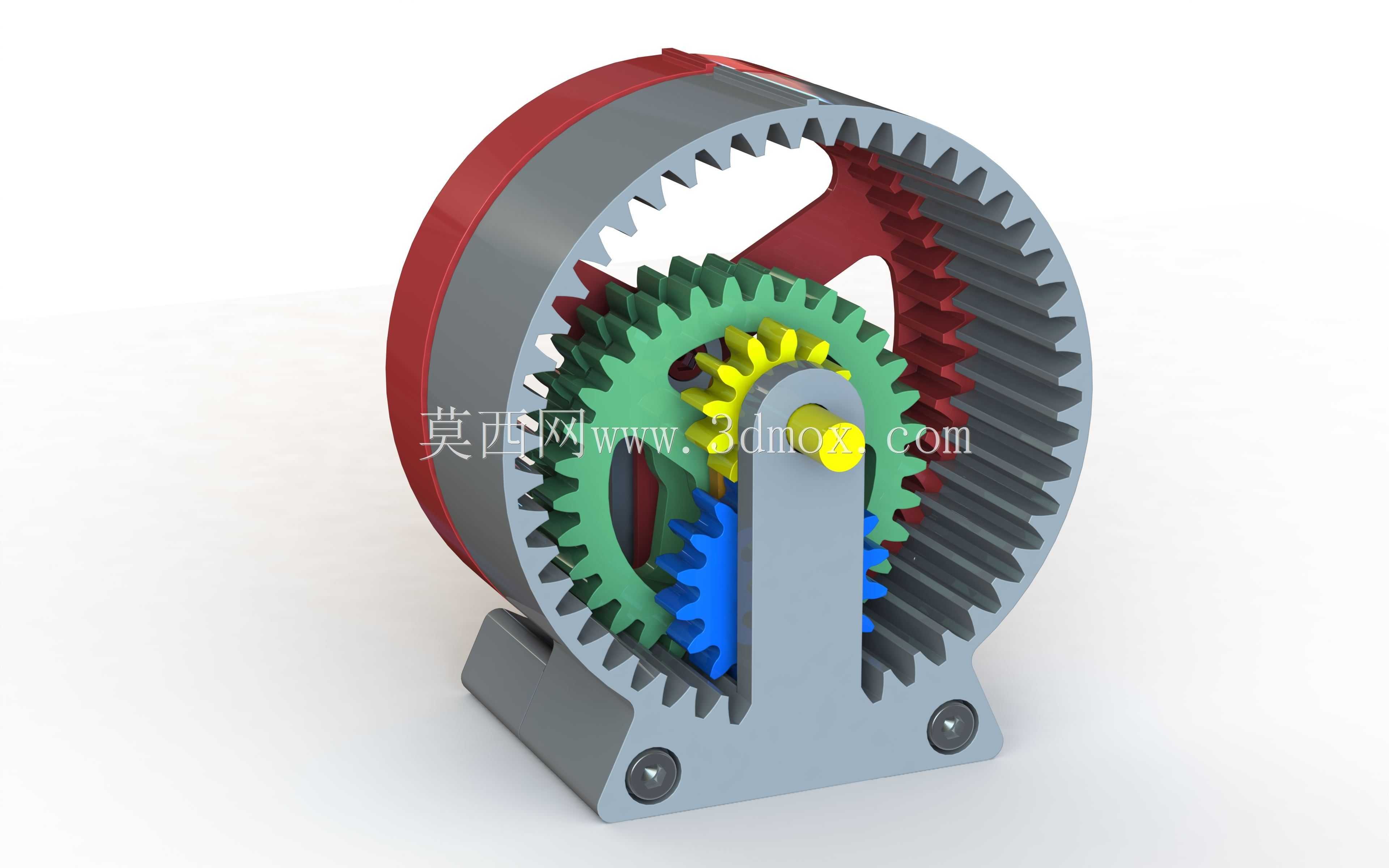

适配3D打印的行星式高速齿轮传动箱

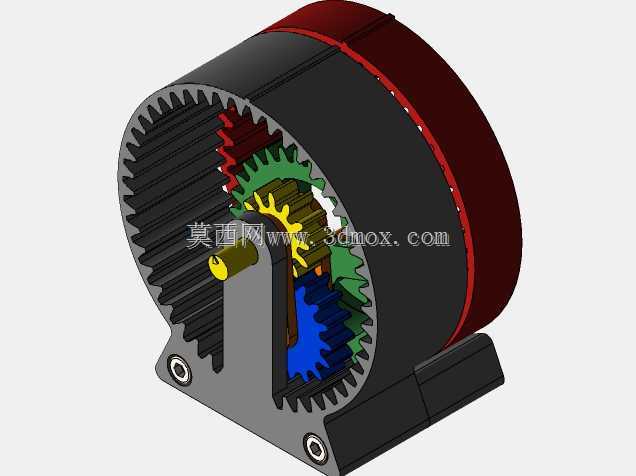

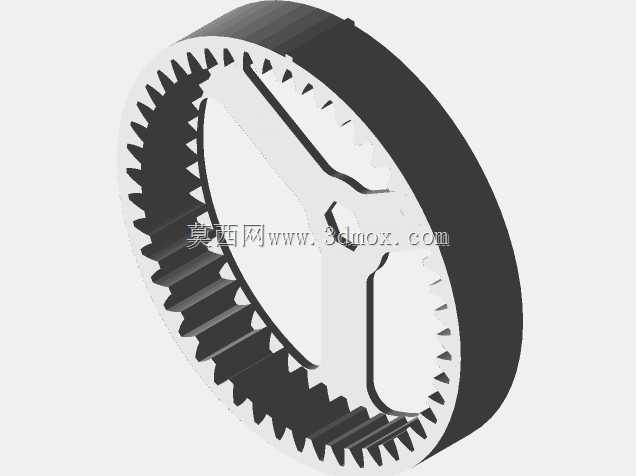

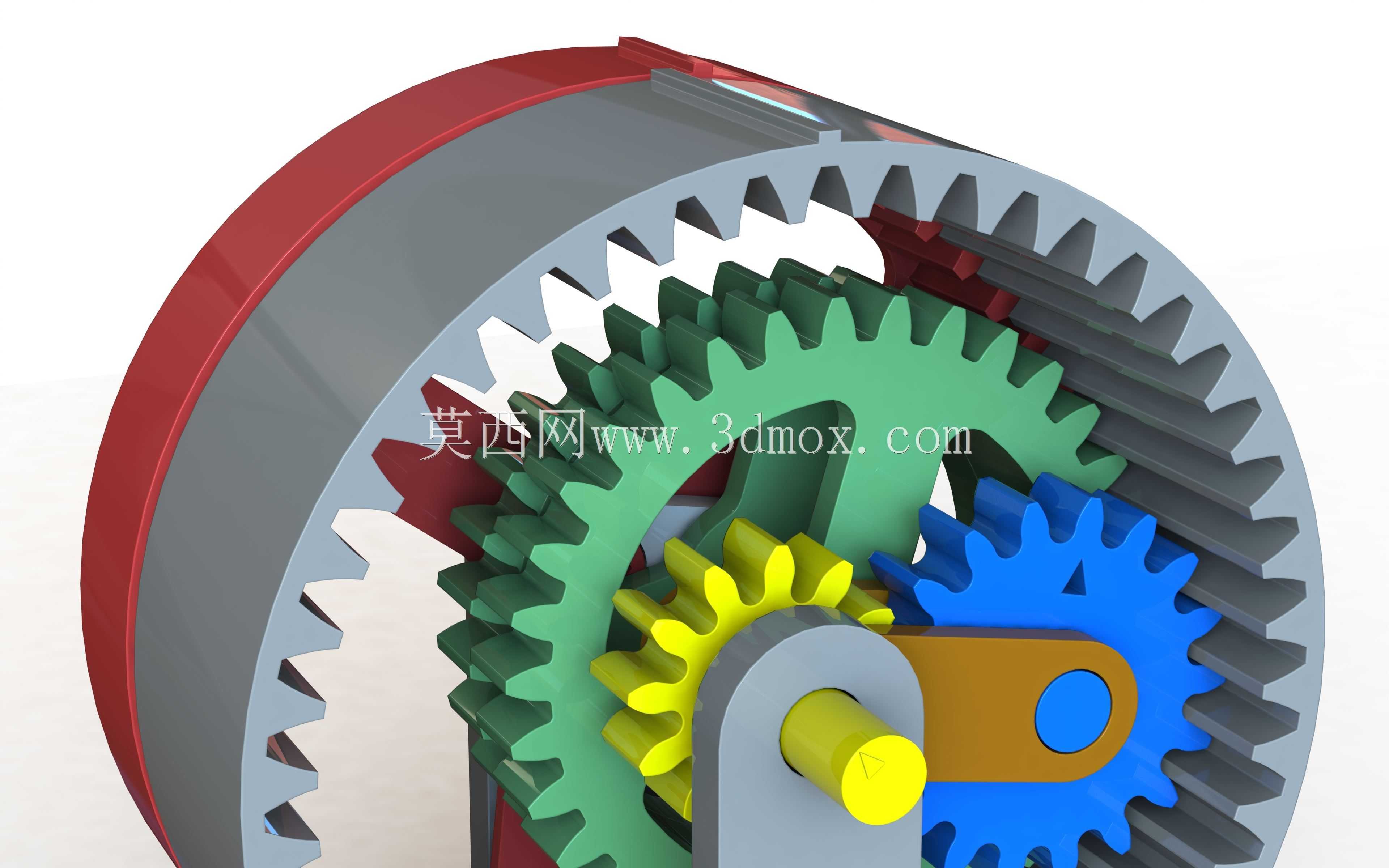

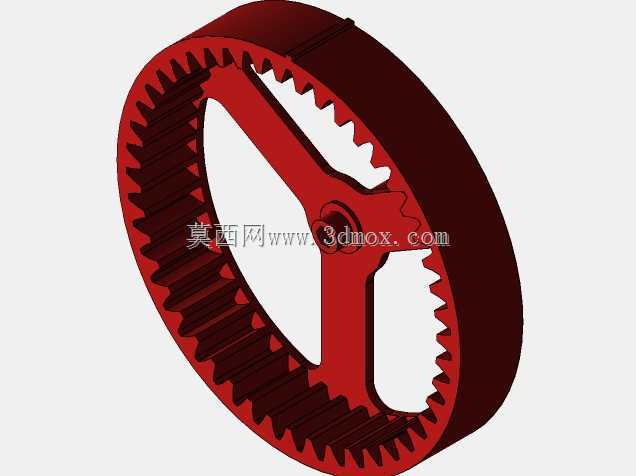

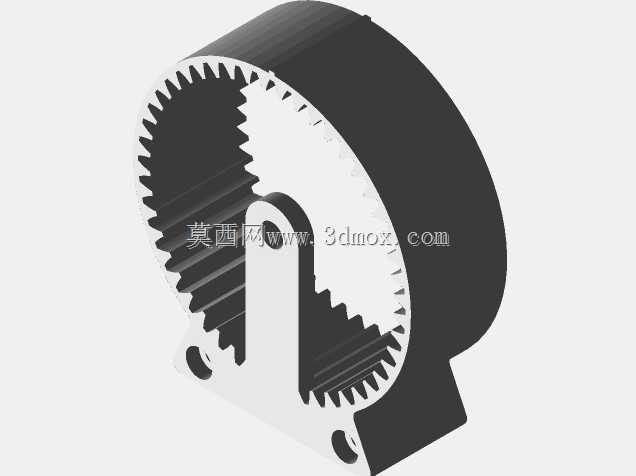

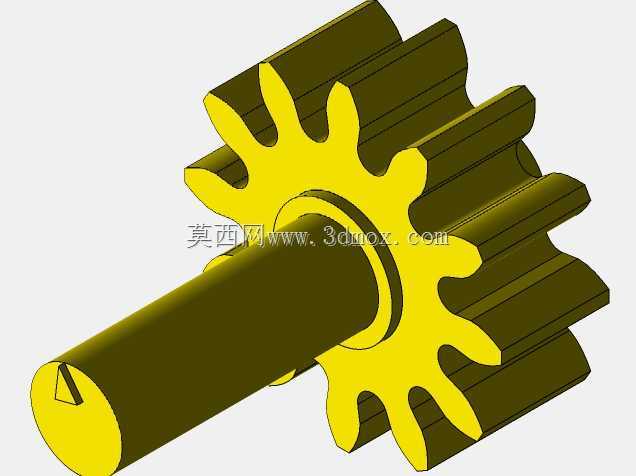

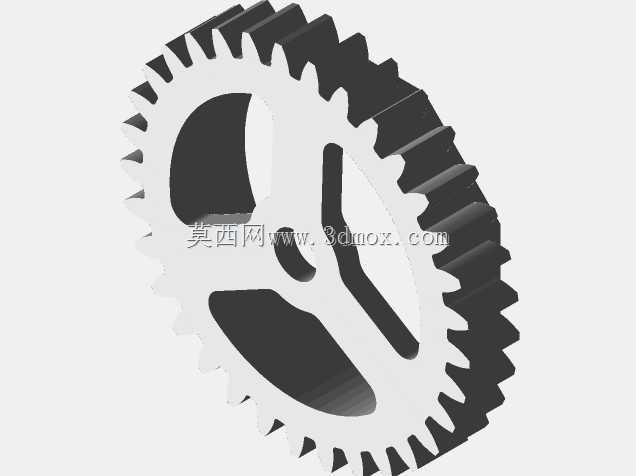

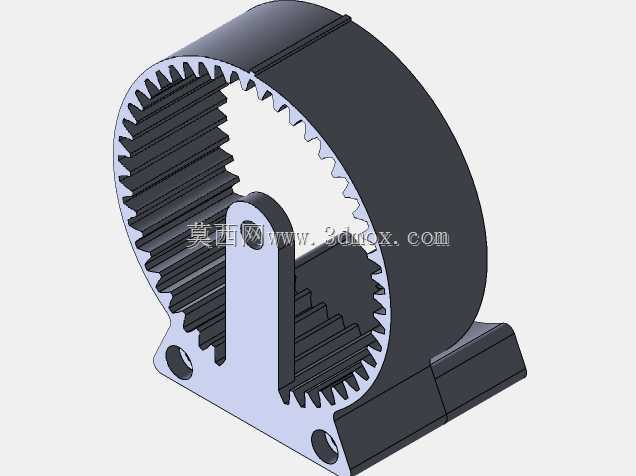

这款行星式高速齿轮箱主要面向桌面级3D打印制作的小型传动场景设计，可广泛应用于小型桌面机械动力传输、教学演示教具制作、DIY创客动力装置搭建等场景，能够在紧凑的安装空间内实现大传动比的动力减速增扭输出，适配小功率微型电机的动力传递需求，满足个人创客、教学实训、小型原型装置验证等多场景的使用需要。在实际使用中，该齿轮箱可直接与微型直流电机、步进电机的输出轴配合安装，将电机端的高转速低扭矩输入，通过多级行星齿轮的啮合传动转换为低转速高扭矩的输出，为小型传送带、旋转展示台、微型机械臂关节等装置提供稳定的动力输出，解决小尺寸空间内难以布置大传动比传动结构的痛点。产品采用全行星轮系传动结构，从内到外依次布置固定齿圈、多级行星齿轮、太阳轮输入与行星架输出结构，各级齿轮均采用渐开线齿形设计，啮合过程中重合度高，传动平稳性好，高速运转下的噪音与振动控制表现优异，同时多级行星轮均布的结构能够均匀分摊传动载荷，单齿承受的载荷更小，整体结构的承载能力更强，使用寿命更长。设计过程中充分考虑3D打印的工艺特性，所有零部件均做了无支撑打印优化，将各个组件拆分设计为可独立打印的分体结构，打印时无需添加额外支撑材料，将零件平放在打印平台上即可完成制作，大幅降低打印难度与材料损耗，同时各配合部位预留了适合3D打印精度的装配间隙，打印完成后无需复杂的后处理即可完成组装，装配难度低，普通创客即可快速完成整机组装。外形上采用环形封闭结构，最外侧的固定齿圈同时作为箱体的外壳结构，大幅减少了额外箱体零件的数量，整体结构紧凑，径向尺寸小巧，轴向长度短，安装时仅需要固定外侧齿圈即可完成整机定位，输入端预留标准轴孔可适配常见的微型电机输出轴径，输出端的行星架预留通用安装孔位，可直接连接负载部件，安装边界清晰，无需额外设计复杂的连接转接结构即可快速集成到各类小型动力装置中，兼顾了传动性能、打印便利性与安装易用性。
