多向交错啮合脑形齿轮传动结构

项目分类:齿轮 发布时间:2021-05-05 ID:157916
  • 多向交错啮合脑形齿轮传动结构
  • 多向交错啮合脑形齿轮传动结构
  • 多向交错啮合脑形齿轮传动结构
  • 多向交错啮合脑形齿轮传动结构
  • 多向交错啮合脑形齿轮传动结构
  • 多向交错啮合脑形齿轮传动结构
  • 多向交错啮合脑形齿轮传动结构
  • 多向交错啮合脑形齿轮传动结构

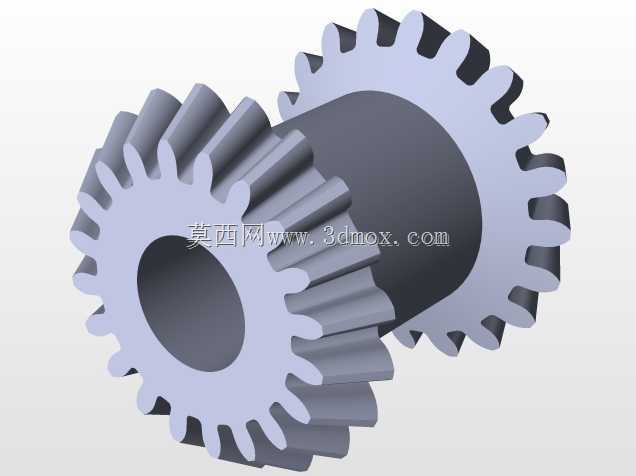

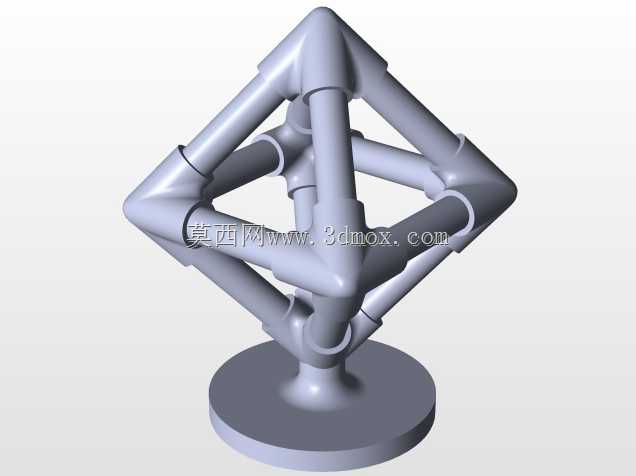

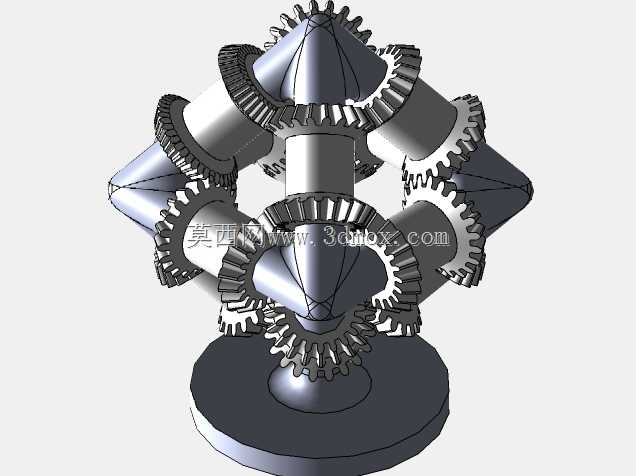

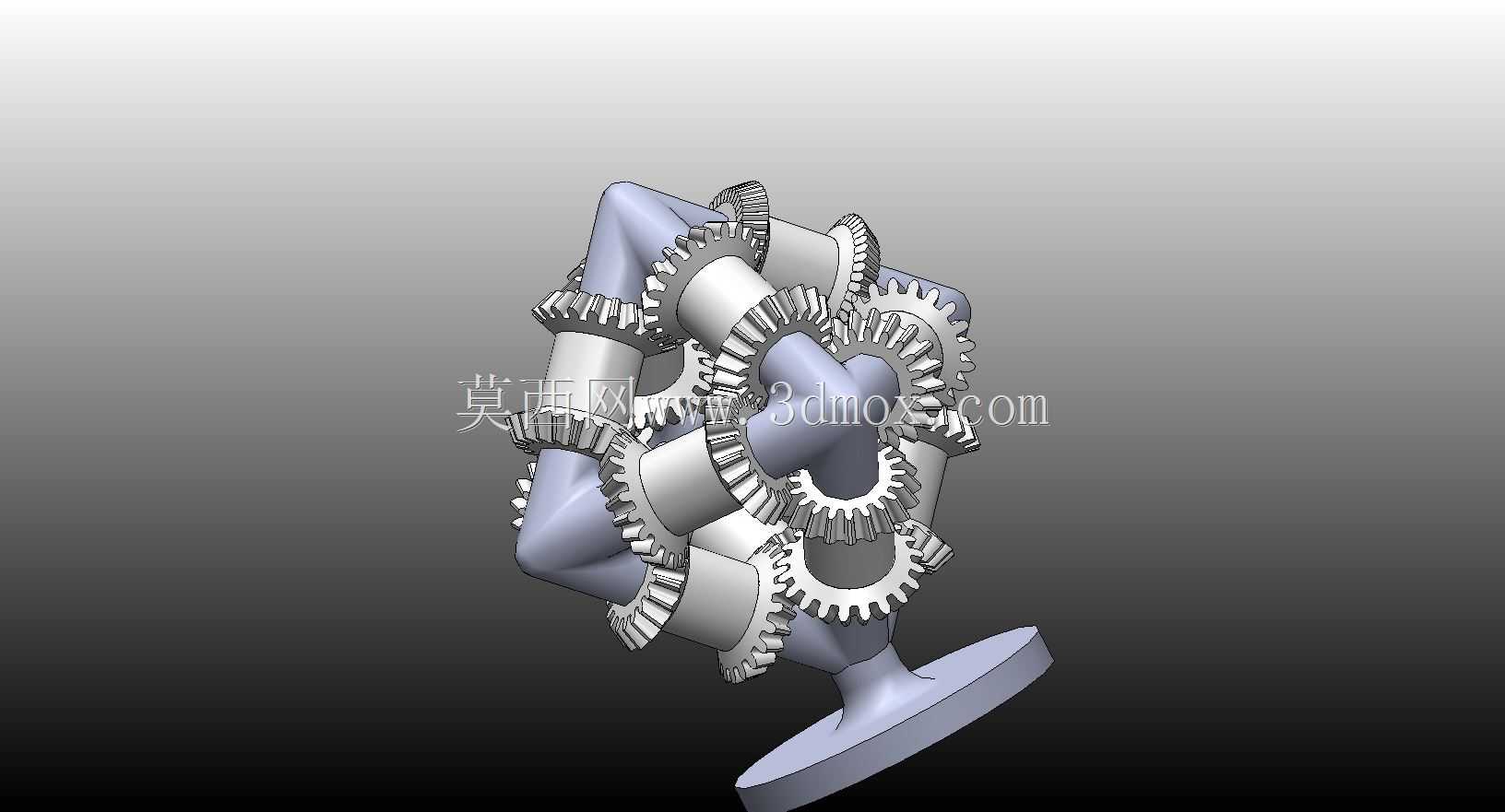

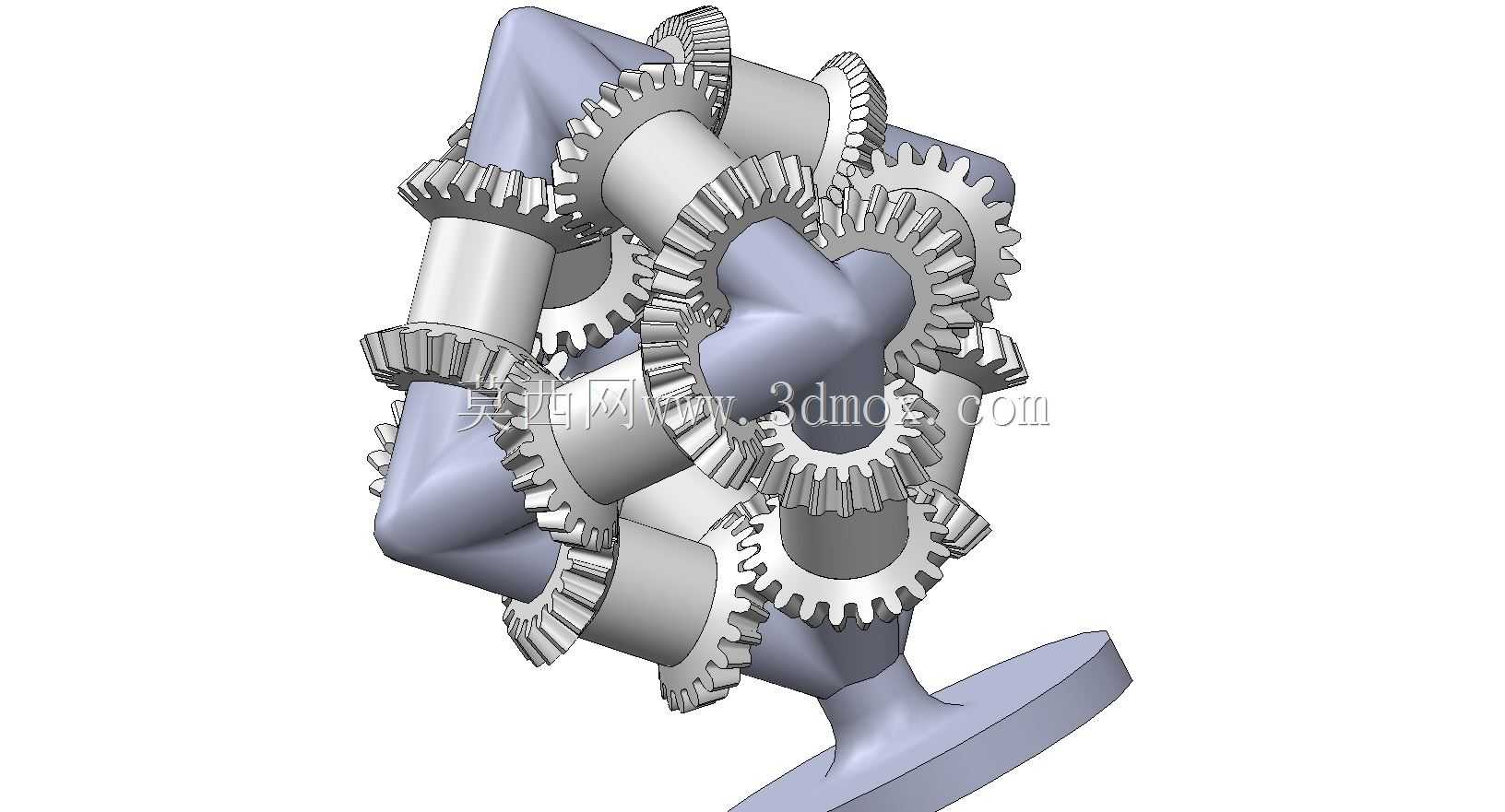

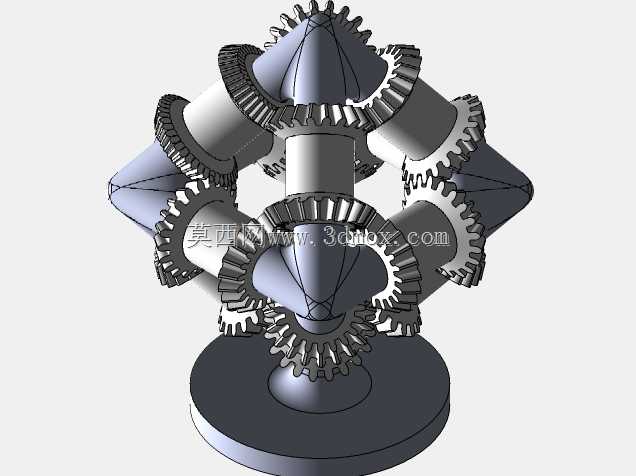

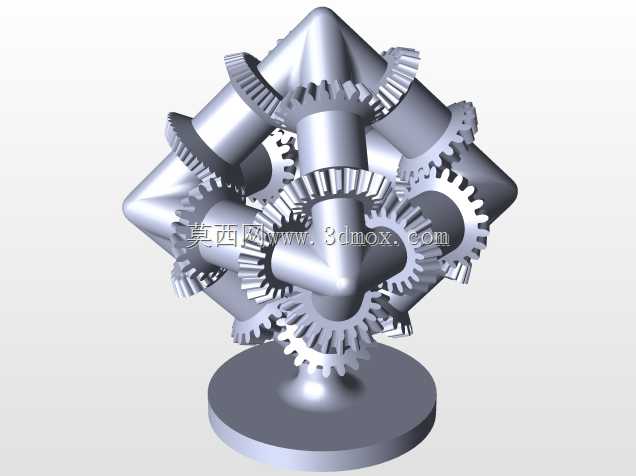

这款空间交错排布的齿轮传动结构,突破了传统平行轴、相交轴齿轮的传动布局限制,采用类脑形的立体支撑骨架,将多组锥齿轮、圆柱齿轮沿三维空间多方向嵌套布置,可实现单输入下多轴向同步动力输出,适配需要在紧凑空间内完成多路径动力分流的特殊传动场景。在实际工业应用中,这类结构可用于多自由度机械关节的动力分配单元、精密仪器的多工位同步驱动模块、异形传动舱内的动力传导组件,尤其适合安装空间受限、动力输出方向呈多角度发散的设备内部,无需额外加装多级换向传动件即可完成空间交错轴系的动力传递,大幅缩减传动链路的整体占用体积。从功能特性来看,该结构中每一组齿轮的齿形参数都经过匹配调校,相邻齿轮的啮合间隙控制在精密传动允许的公差范围内,支撑骨架采用一体化流线型设计,既为各齿轮轴提供稳定的安装定位基准,也通过曲面过渡的结构形态避免应力集中,保证高速传动下整体结构的刚性与稳定性,底座预留的平整安装面可直接与设备基体固定,安装边界适配小型精密设备的内部舱室尺寸,无需对原有设备舱体做大规模改造即可完成装配。设计过程中,首先根据预设的动力输出方向确定各齿轮轴的空间坐标,通过空间啮合原理计算每对啮合齿轮的变位系数与齿向参数,避免多齿轮嵌套时出现运动干涉;支撑骨架的形态完全贴合各齿轮的排布轨迹,在避让齿轮运动范围的前提下尽可能缩减结构整体体积,各齿轮轴的安装孔位采用同轴度公差约束,保证装配后齿轮啮合的接触精度,降低传动过程中的噪音与磨损。整体结构没有冗余的外置部件,所有传动齿轮都依托中心骨架完成定位,传动过程中动力从单一输入端输入后,可沿骨架延伸的多个方向同步输出,各输出端的传动比可根据实际需求通过调整对应齿轮的齿数匹配,既可以实现等速多向输出,也可通过齿数配比实现不同输出端的差异化转速传递,适配不同设备的动力分配需求。
