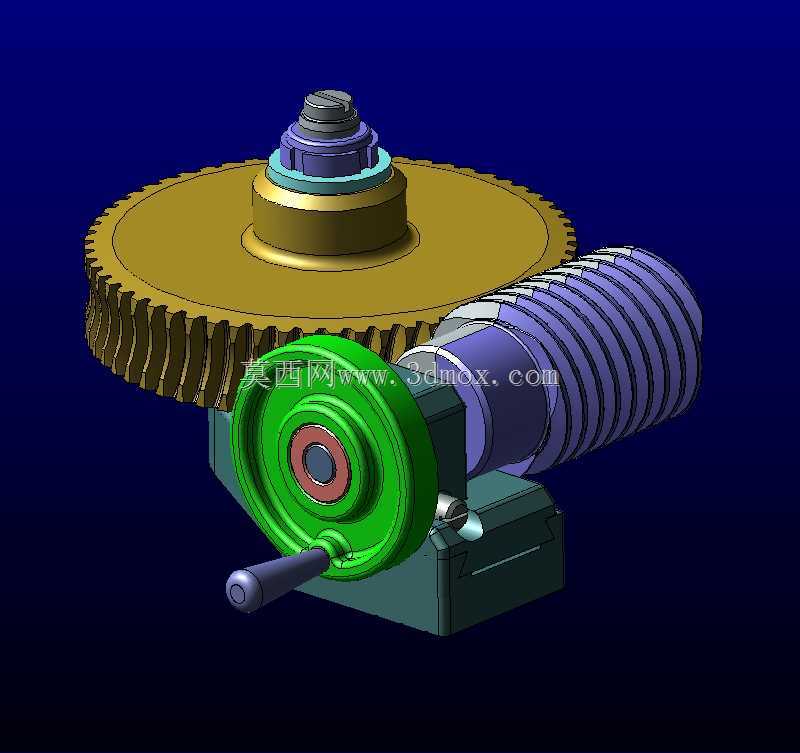

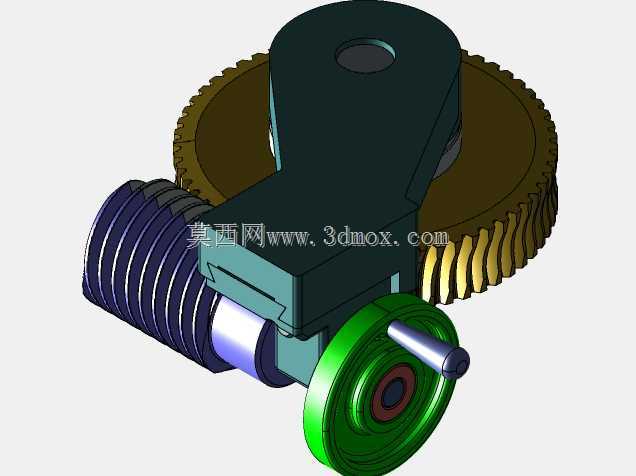

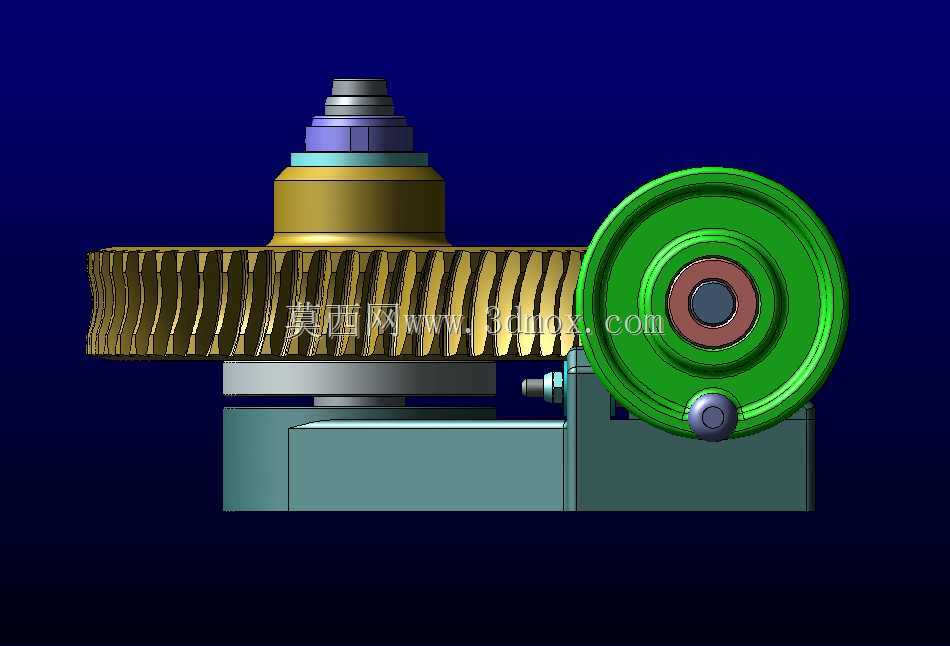

高精度ZI蜗轮蜗杆传动组模结构设计

项目分类:齿轮 发布时间:2021-05-05 ID:157475
  • 高精度ZI蜗轮蜗杆传动组模结构设计
  • 高精度ZI蜗轮蜗杆传动组模结构设计
  • 高精度ZI蜗轮蜗杆传动组模结构设计

这套蜗轮蜗杆传动结构,是机械传动领域里实现大传动比、交错轴动力传递的核心功能组件,常见于需要低速大扭矩输出、同时对传动自锁性有要求的工业场景,比如小型输送设备的进给机构、精密分度装置、手动调节的工装夹具传动端、小型起重设备的减速单元,以及部分需要反向锁止的精密调节工位,能在空间紧凑的安装条件下完成动力的转向与减速传递,替代多级平行轴齿轮组的冗余布局,大幅缩减传动系统的占用空间。从功能特性来看,该组模采用ZI型齿廓设计,蜗杆与蜗轮的啮合接触为线接触形式,相比普通圆柱齿轮的点接触传动,承载能力更强,传动过程更平稳,运行时的噪音与振动控制表现优异,同时具备反向自锁特性——即只能由蜗杆带动蜗轮转动,无法通过蜗轮反向驱动蜗杆,这一特性在需要防止负载倒转的工况下能省去额外的制动结构,简化整套设备的设计复杂度。设计过程中,首先围绕交错轴90度的传动基准搭建核心啮合关系,将蜗轮作为核心从动件,中心轴采用标准螺纹连接结构适配安装底座,轴端设置压紧结构,可通过细牙螺纹的旋入量调整蜗轮的轴向安装高度,保证蜗轮与蜗杆的啮合齿面完全对齐,避免偏载造成的齿面异常磨损。蜗杆轴集成在可径向调节的滑块结构内,滑块通过燕尾导轨嵌入安装基座,可沿径向调整蜗杆与蜗轮的中心距,补偿加工与装配过程中产生的尺寸误差,让啮合间隙控制在合理范围内,调整到位后通过紧固件完成滑块的位置锁定,保证传动精度的长期稳定。整套结构的安装边界紧凑,蜗轮端的安装轴采用M20标准螺纹规格,可直接适配常规的轴系安装孔位,滑块调节结构采用M8主轴驱动,无需额外复杂工装即可完成啮合间隙的调校,三维蜗杆沿自身轴线分瓣加工后通过定位销拼接固定,齿形加工精度控制在0.1毫米以内,保证啮合过程中无卡滞、传动误差小,手动驱动端设置带防滑手柄的手轮,可直接用于手动调节工况,也可替换为电机连接端适配动力驱动场景。基座采用一体化的箱式结构,既为蜗杆蜗轮提供稳定的支撑,也可预留润滑脂填充空间,为啮合齿面提供持续润滑,延长整套传动结构的使用寿命,各部件的连接均采用标准紧固件,后期维护拆装便捷,可根据实际负载需求替换不同材质的蜗轮蜗杆副,适配从轻载精密调节到中载动力传递的不同工况需求。
