Nema23规格2.5Nm步进电机结构设计

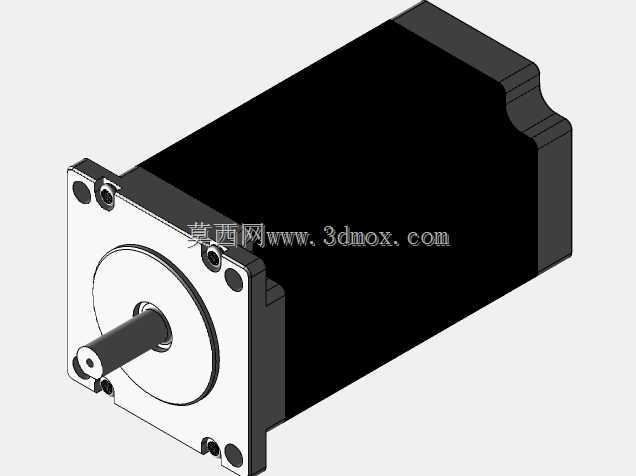

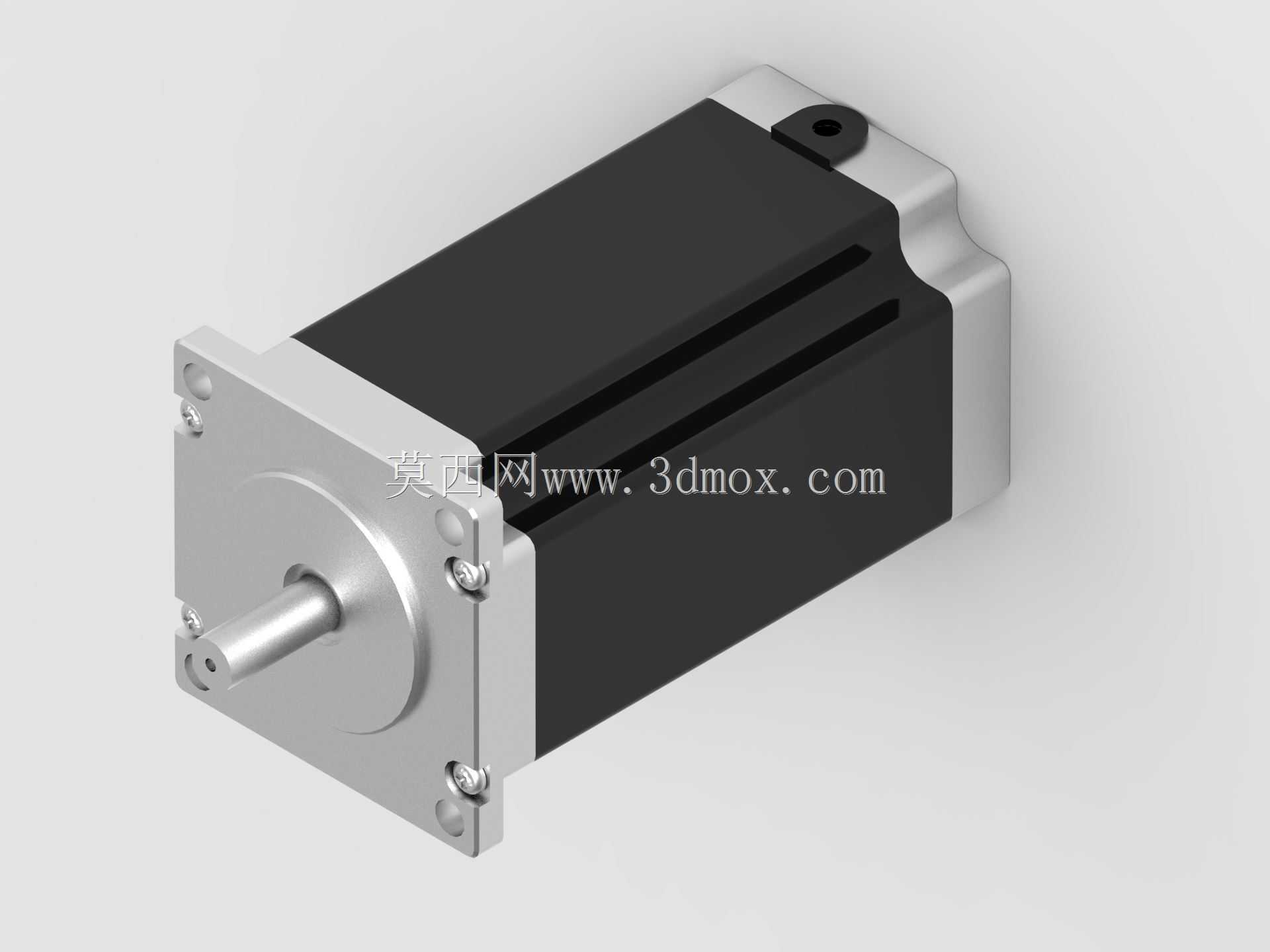

这款步进电机作为开环控制场景下的核心执行部件，广泛适配中小型自动化设备的传动需求，在桌面级数控雕刻机、3D打印设备、小型传送带模组、点胶作业工作站、电子元器件分拣流水线等场景中都能见到同规格产品的应用，它可以将电脉冲信号精准转化为对应角位移输出，无需额外加装位置反馈装置即可实现低成本的点位控制，是中小负载自动化传动方案里性价比极高的动力选择。从功能特性来看，该款2.5Nm扭矩规格的Nema23步进电机，能够在额定转速区间内提供稳定的输出扭矩，低速运行时不会出现明显的转矩波动，可直接对接丝杠、同步轮等传动负载，省去额外的减速机构适配成本，电机本体的绕组设计兼顾了散热效率与扭矩输出密度，长时间连续运行时温升控制在合理区间，能够适配工业车间多班次连续作业的使用需求。在设计思路上，这款电机采用方形法兰安装结构，前端盖通过多颗紧固螺钉与定子壳体刚性连接，输出轴采用标准圆柱轴伸设计，轴端预留的平面结构可方便联轴器、同步带轮的锁紧固定，避免传动过程中出现打滑空转的问题；后端预留的安装位可根据使用需求加装编码器、刹车模块等拓展附件，满足不同场景下的闭环控制、断电锁止等定制化需求。外形尺寸与安装边界方面，该款电机严格遵循Nema23安装尺寸规范，法兰安装孔位的中心距、轴伸直径、机身长度都符合行业通用标准，用户在进行设备结构设计时，可以直接套用通用安装尺寸进行布局，无需单独定制安装转接件；机身侧面的平直结构既方便安装走线槽固定线缆，也能在多电机并排布置时最大化节省安装空间，出线端的位置设计避开了安装干涉区域，方便用户在紧凑的设备腔体内完成布线作业。电机壳体采用拉伸铝型材工艺制作，表面做了氧化发黑处理，既能够提升壳体的散热能力，也可以在工业环境中起到一定的防锈抗腐蚀作用，前端盖的轴承位采用高精度加工工艺，保证输出轴的径向跳动控制在极小范围内，带动负载运行时不会出现明显的抖动，保障设备传动的平稳性。
