直流5V减速式28BYJ-48步进电机结构设计

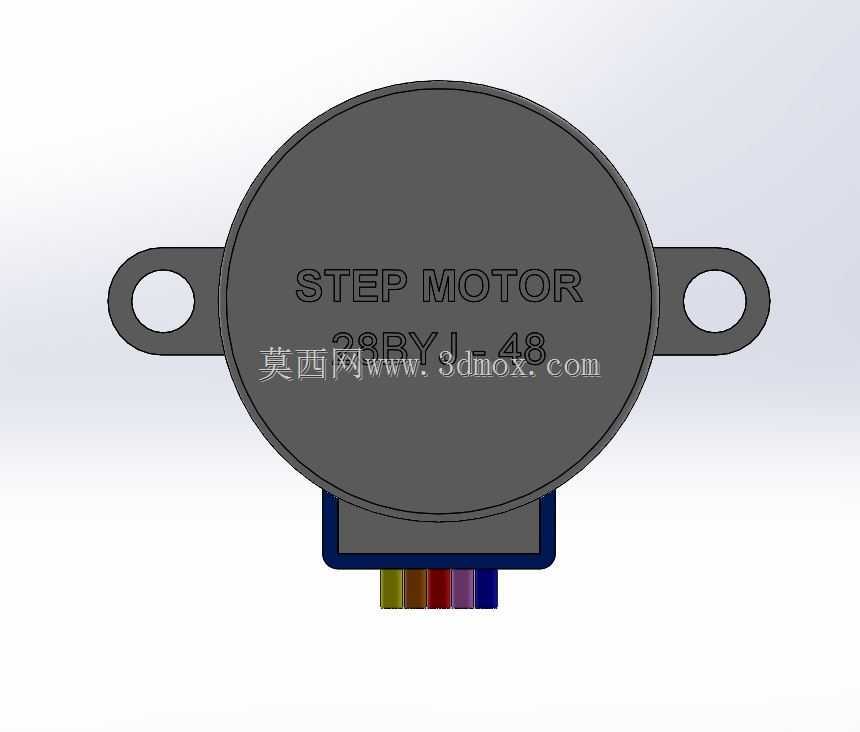

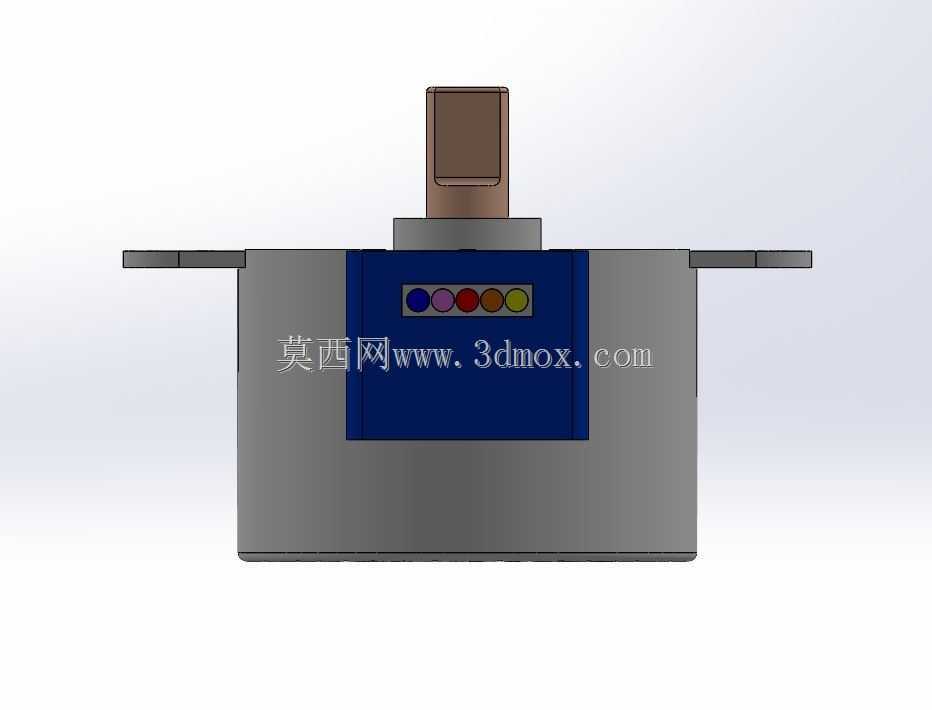

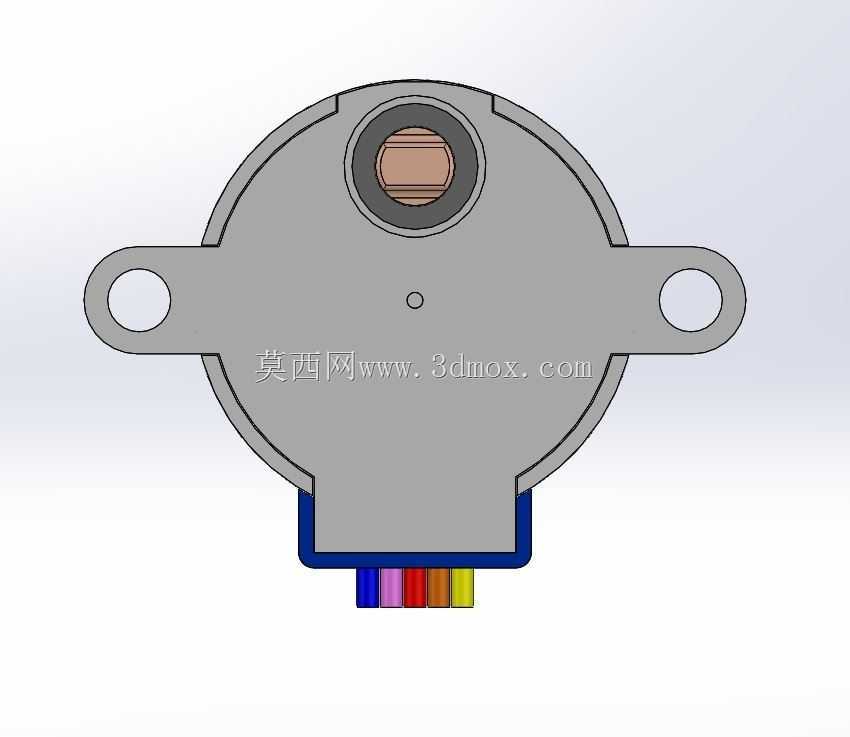

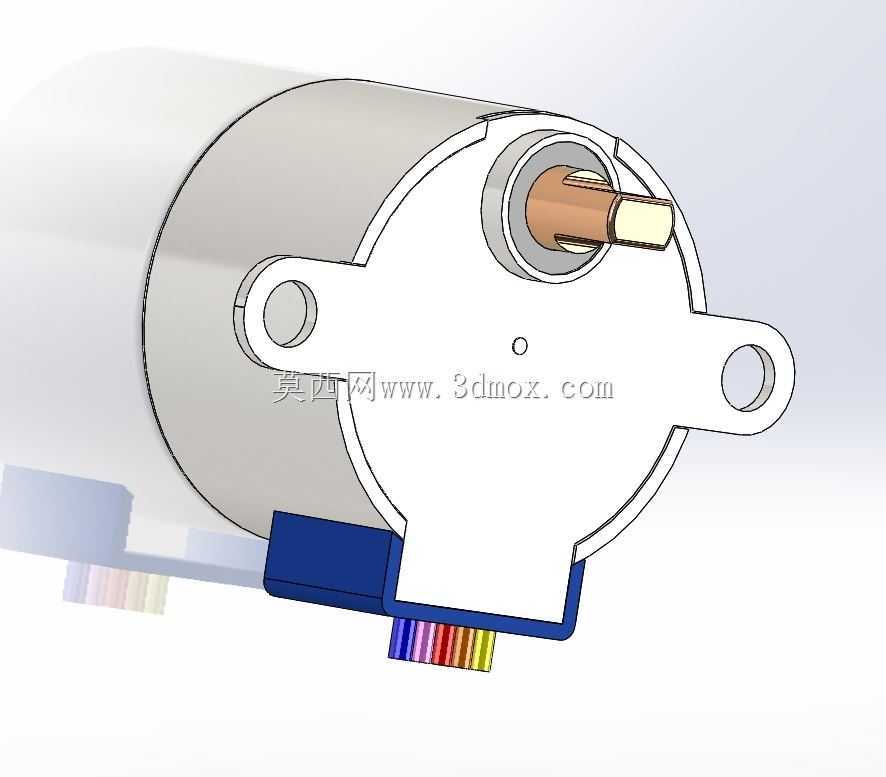

这款微型步进电机是小型电控系统中极为常用的执行驱动部件，在民用小家电、智能卫浴设备、小型云台装置、3D打印挤出机构、教学实验教具、安防监控转动结构、自动售货机出货机构等场景中有着极高的应用普及率，能够在低电压供电场景下实现精准的角度步进控制，为设备提供稳定的小扭矩角度调节与低速转动输出。作为四相五线式的减速步进部件，它依靠脉冲信号驱动实现固定步距角的转动输出，自带的多级齿轮减速结构能够将电机转子的高速低扭矩输出转化为输出轴的低速高扭矩转动，可在无额外减速结构的情况下直接驱动小负载做定角度转动，配合对应的驱动板即可实现正反转控制、角度细分调节，定位精度能够满足多数小型民用设备的控制需求，不会出现普通直流电机转动角度难以精准控制的问题。在产品设计层面，整体结构围绕紧凑安装、稳定输出的需求展开：主体采用圆柱形机壳包裹内部定子、转子与减速齿轮组，前端延伸出带两个安装孔的固定耳片，安装孔的位置与孔径经过适配设计，能够直接通过螺丝将电机固定在预设的安装工位上，无需额外设计定制安装支架，大幅降低下游设备的结构设计复杂度；输出轴采用扁位结构设计，与配套的传动摇臂、齿轮配合时能够有效避免打滑，保证扭矩传递的可靠性；底部的接线端采用分色引线设计，不同颜色的线芯对应不同的相序，接线时可直接通过线色区分接线定义，减少接线错误的概率。从安装边界来看，整体圆柱主体直径适配多数小型设备的预留安装空间，固定耳片的突出尺寸经过优化，不会占用过多的横向安装空间，输出轴的伸出长度适配常规的传动连接件安装深度，底部引线的出线位置预留了足够的走线空间，不会在安装时出现引线挤压弯折的问题；整机的结构间隙经过合理设计，既保证内部齿轮组有足够的转动空间避免卡滞，又尽可能压缩整体体积，适配小型化设备的紧凑设计需求。在实际使用中，这款电机的运行噪音低，低速转动时抖动小，5V直流供电的特性能够直接适配多数USB供电、干电池供电的小型设备，无需额外设计高压供电电路，大幅简化下游设备的电源设计难度，同时自带的减速结构具备一定的自锁能力，在停止供电时输出轴不会因为负载外力随意转动，能够保持当前的转动位置，提升设备运行的稳定性。
