中型可挂载相机四旋翼航拍无人机结构

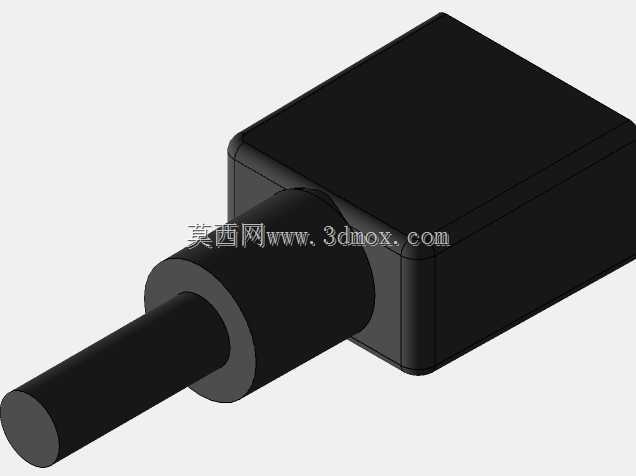

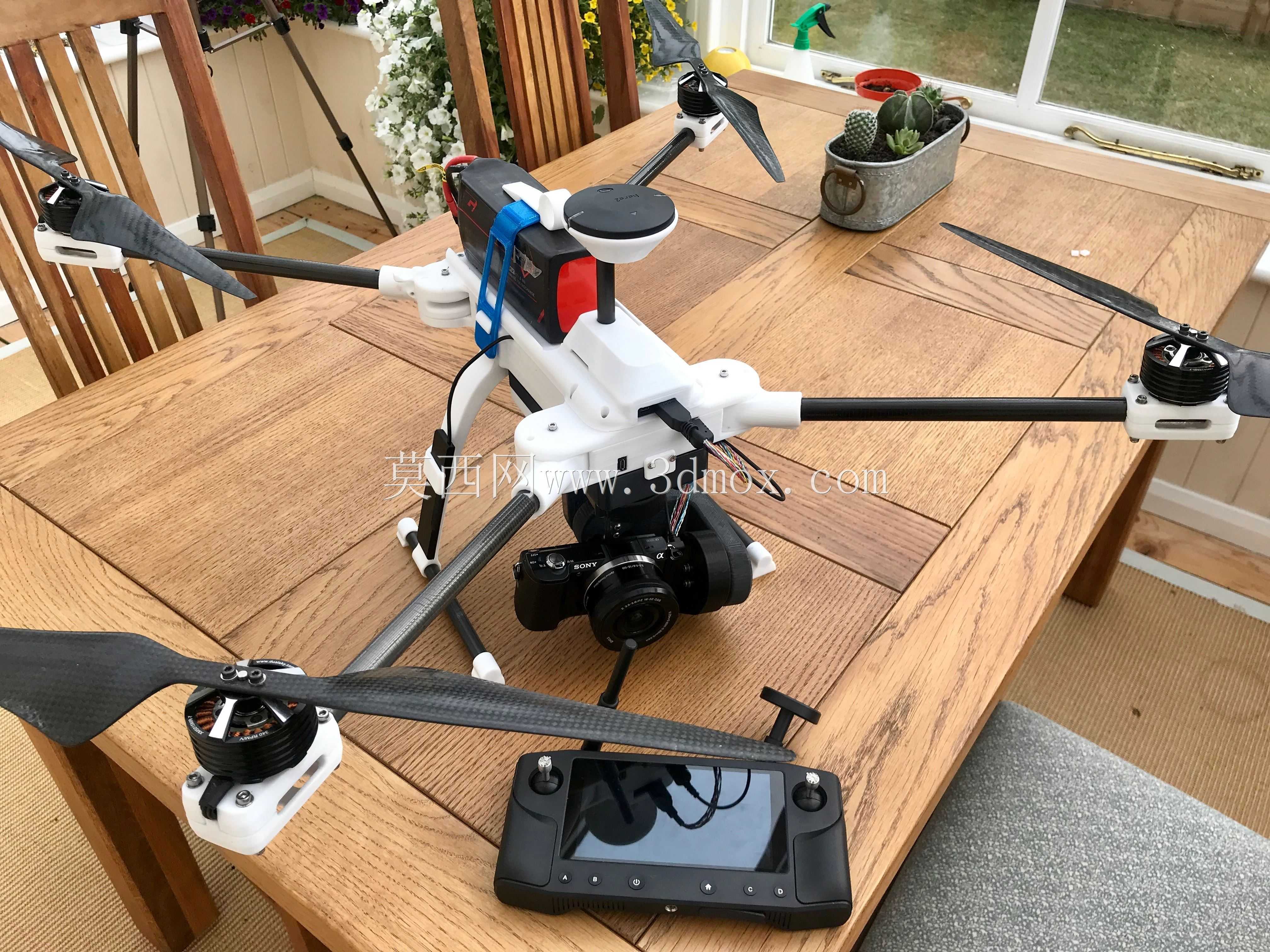

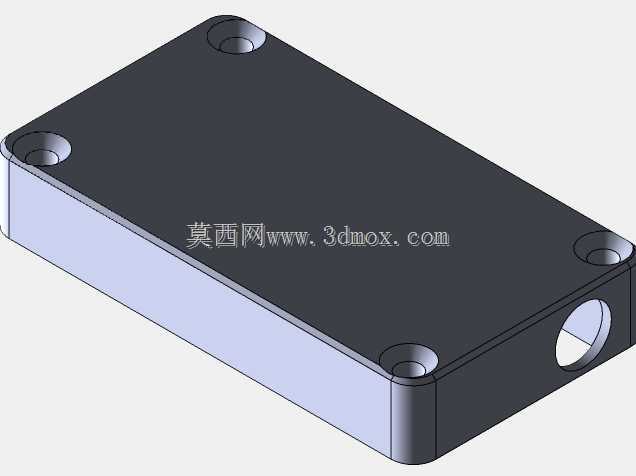

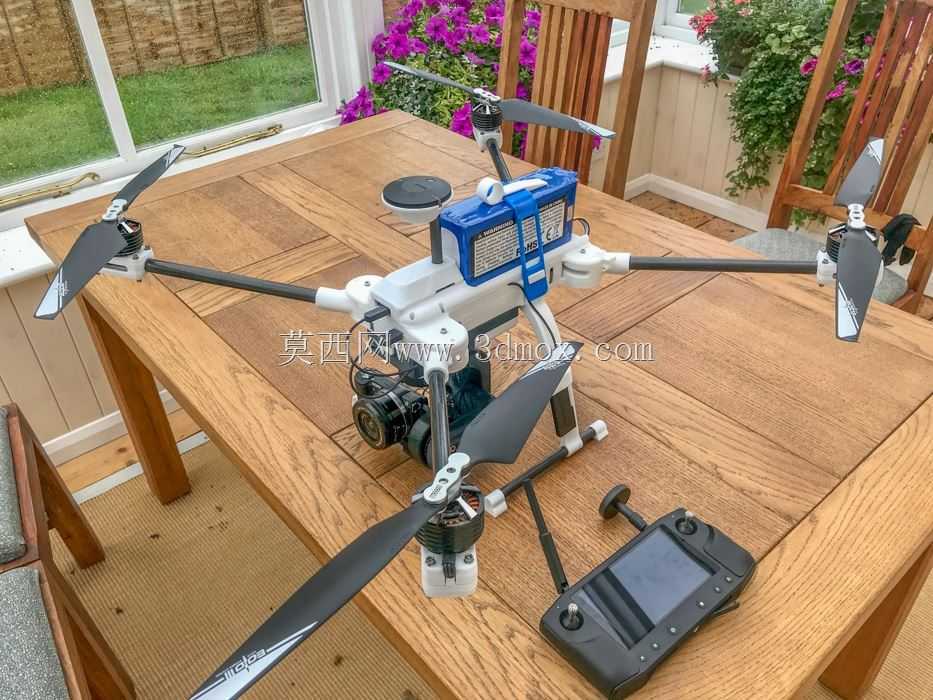

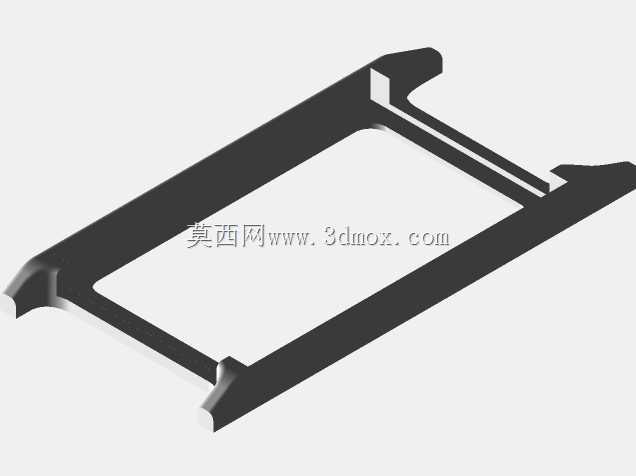

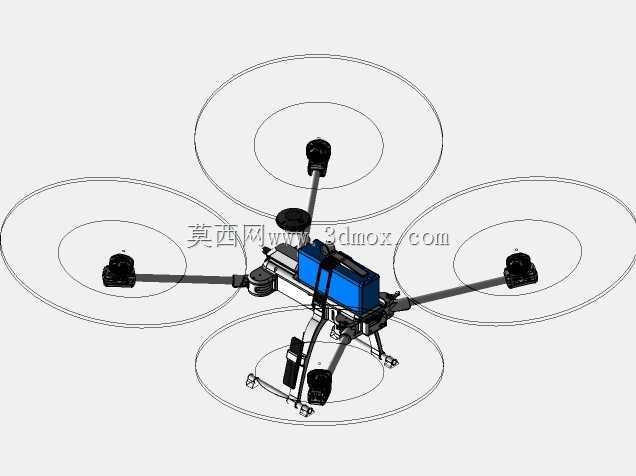

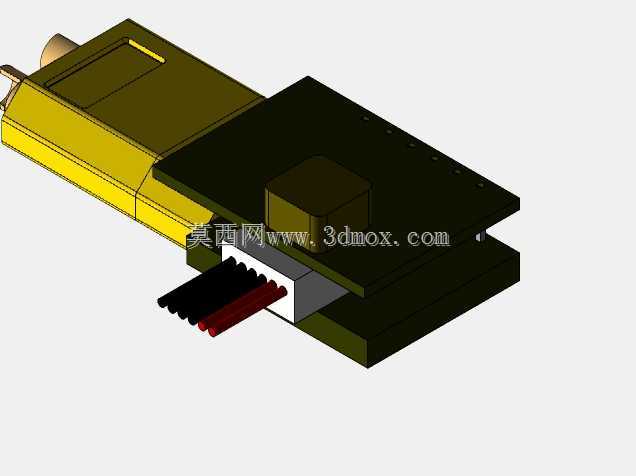

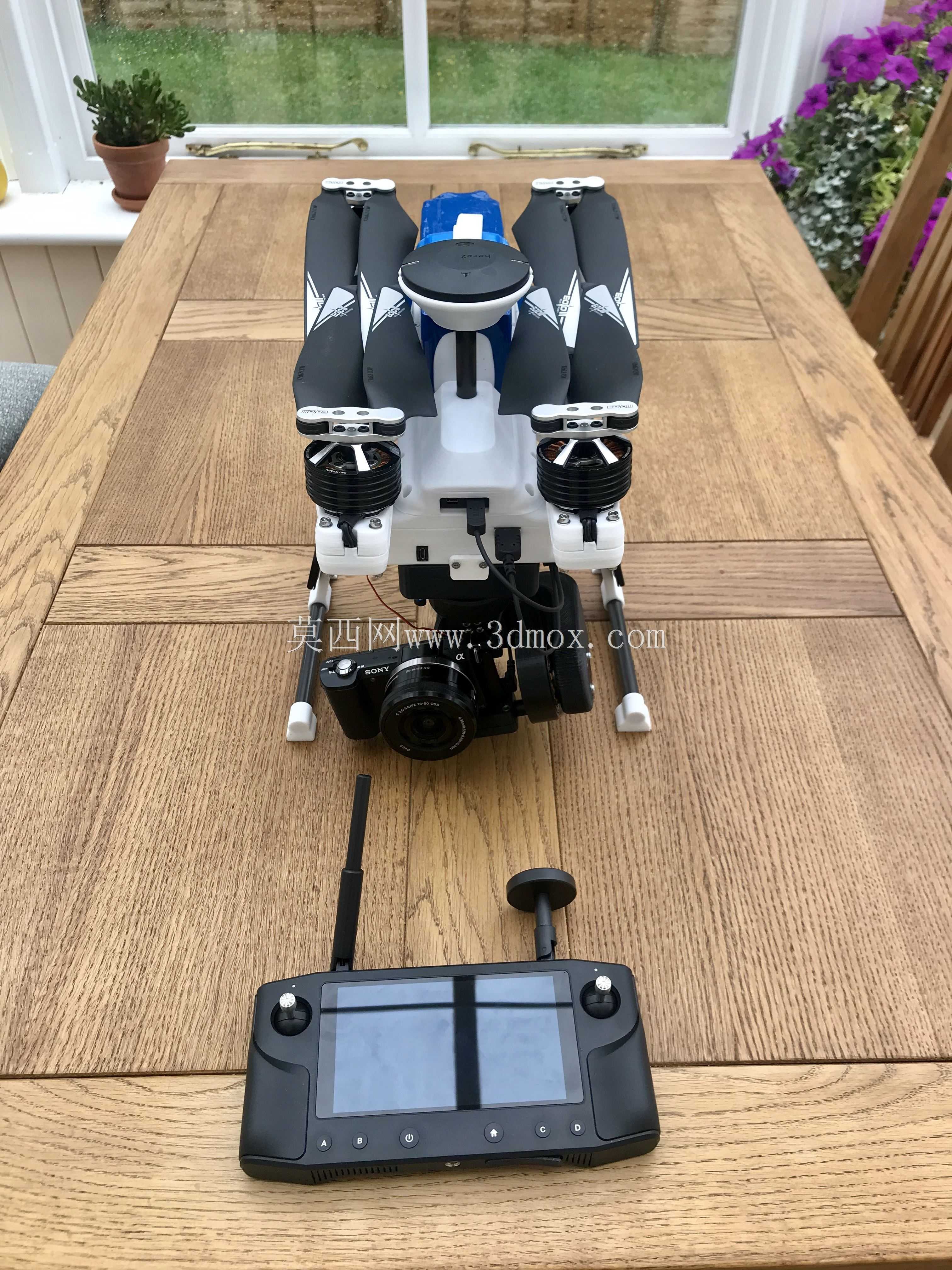

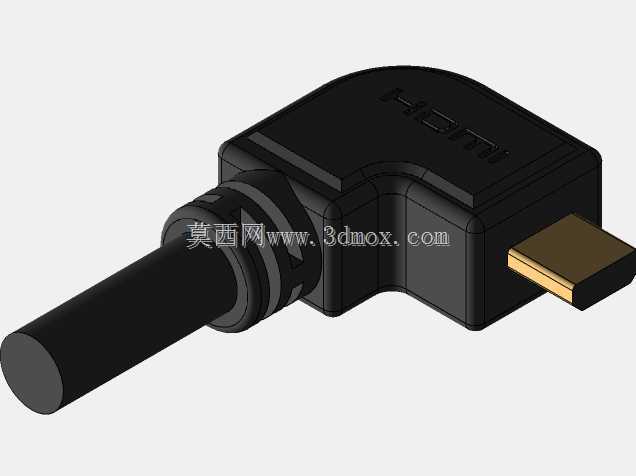

该款中型四旋翼无人机主要面向低空航拍、户外场景巡检、轻型物资短途投送等民用作业场景，可适配索尼系列微单相机完成高清影像采集任务，在农林植保勘察、户外影视素材拍摄、小型场地测绘等场景中均可发挥作用，整机围绕1KG级有效载荷的使用需求做结构优化，能够在常规户外风力环境下保持稳定飞行姿态，保障成像清晰度与飞行安全性。

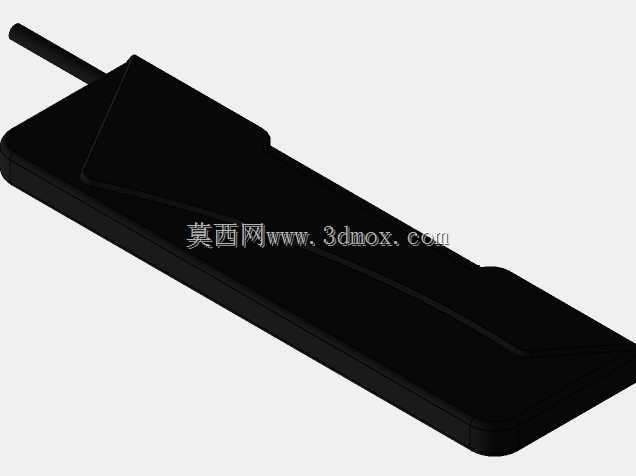

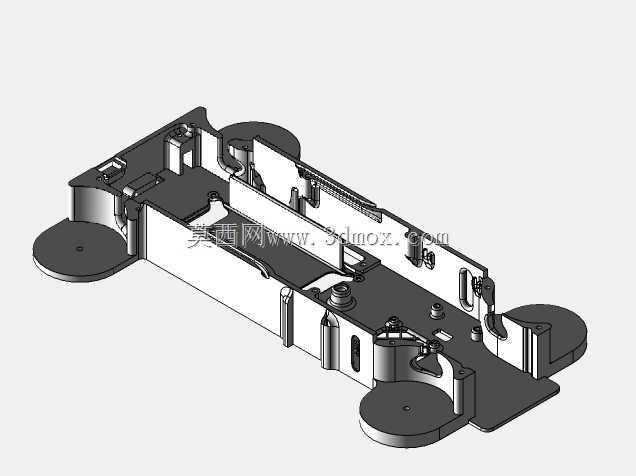

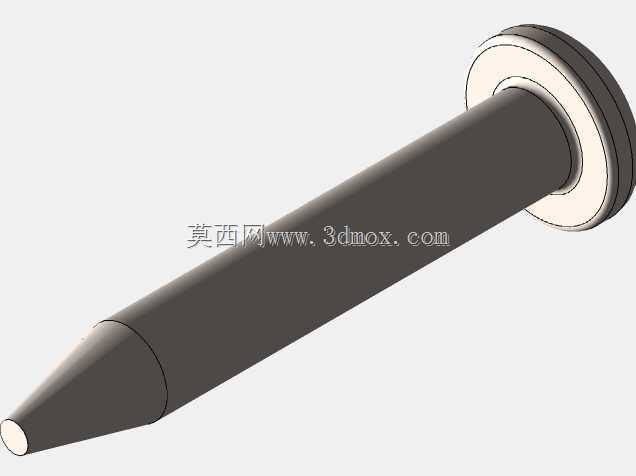

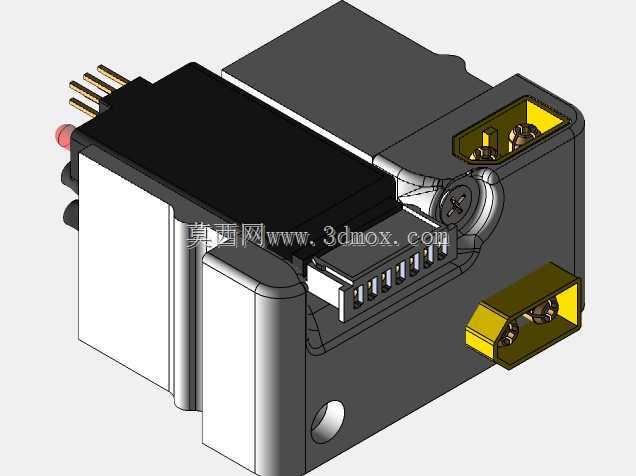

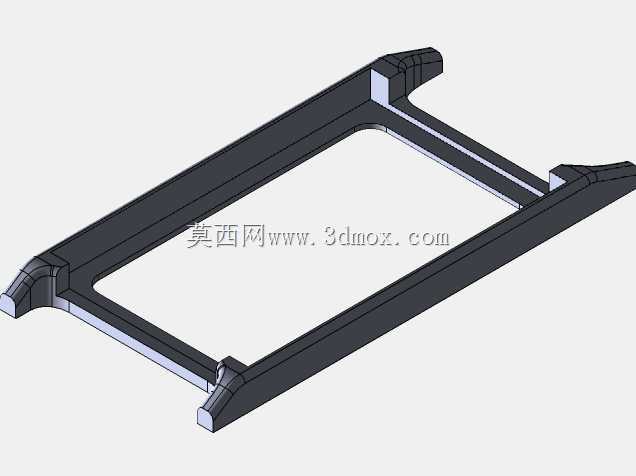

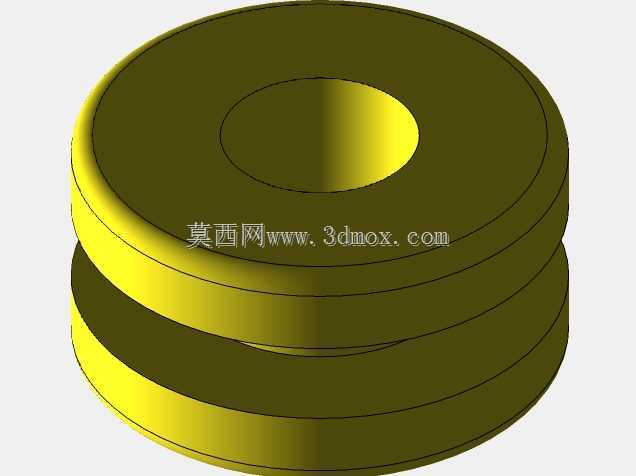

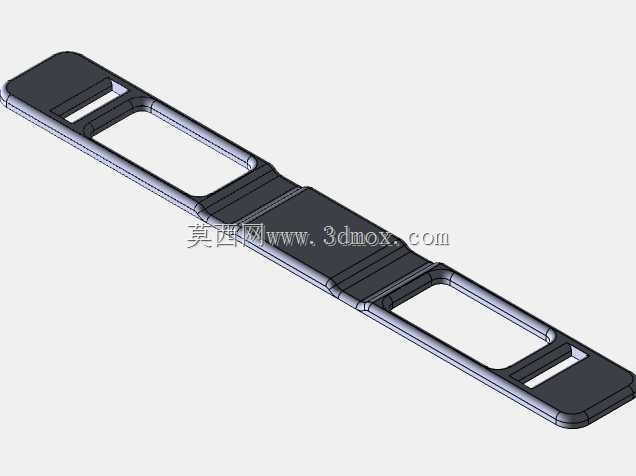

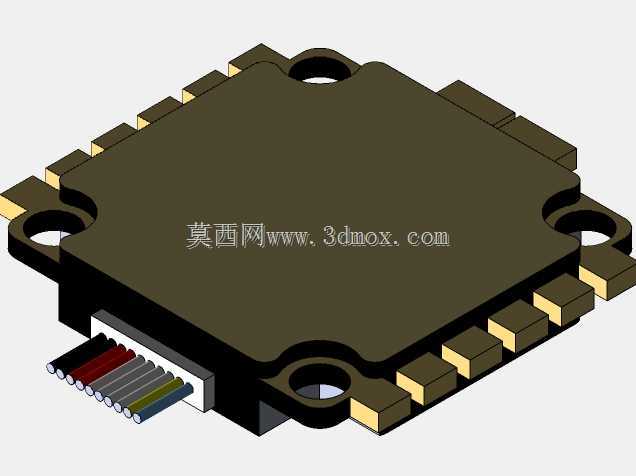

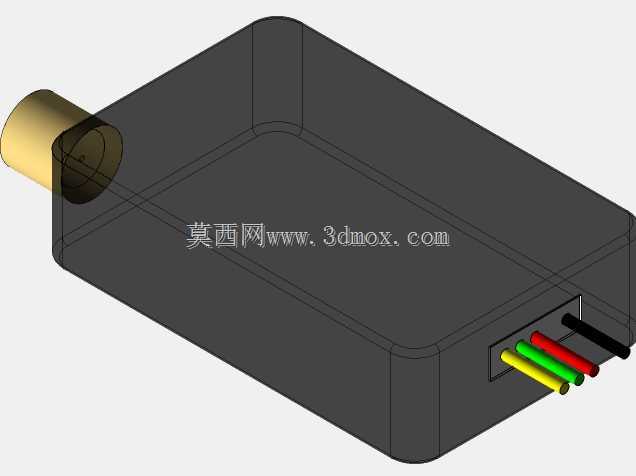

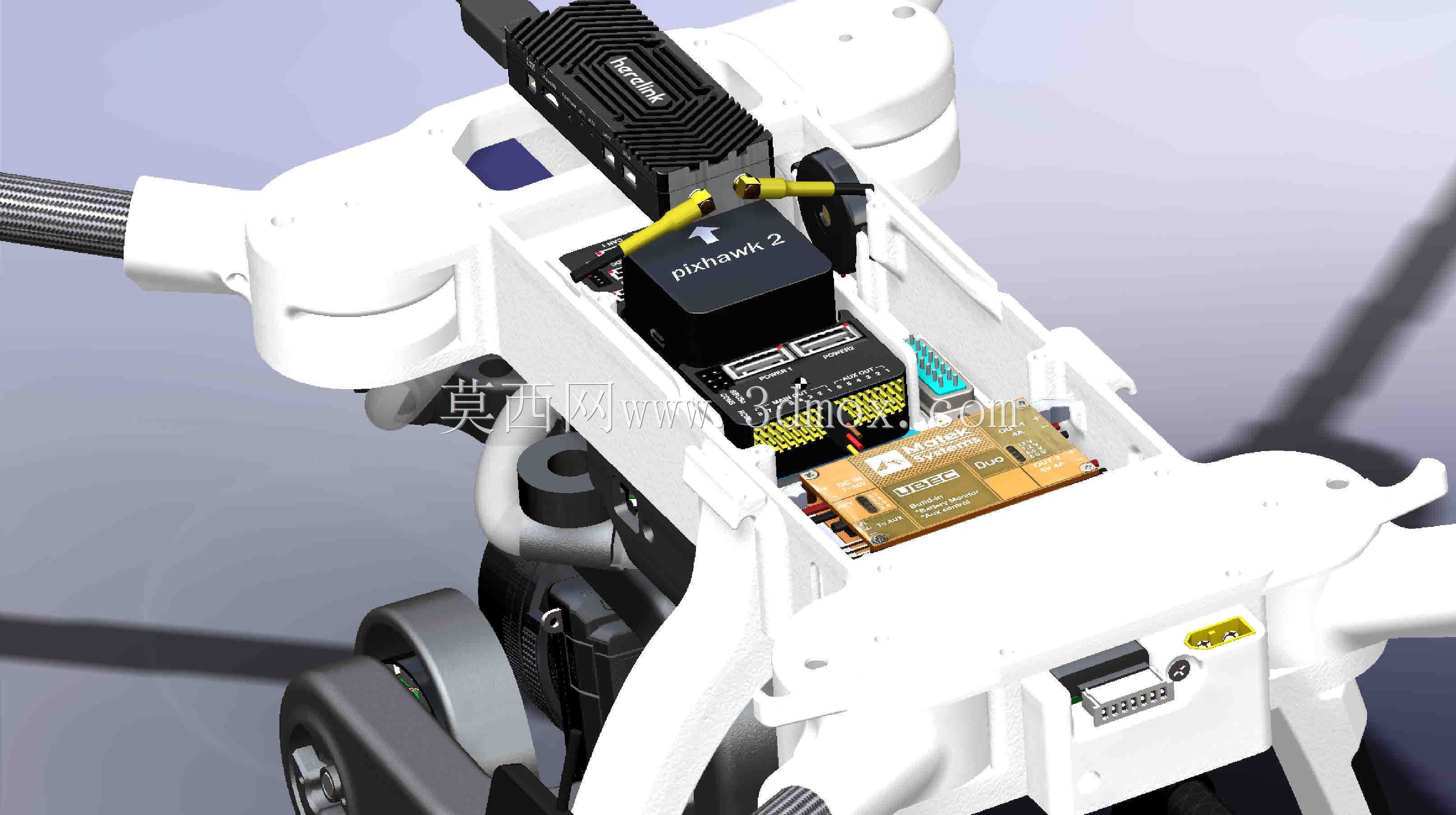

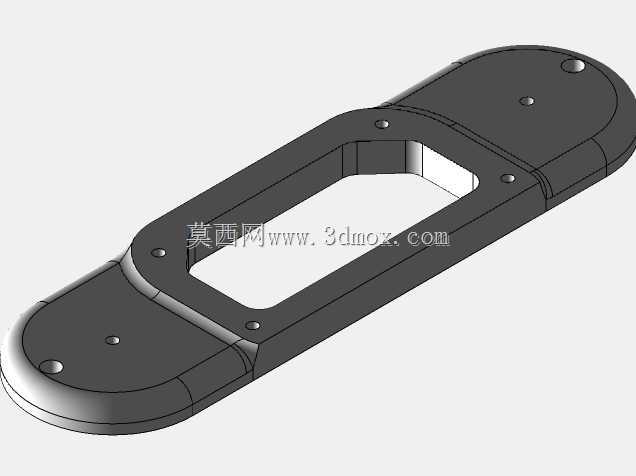

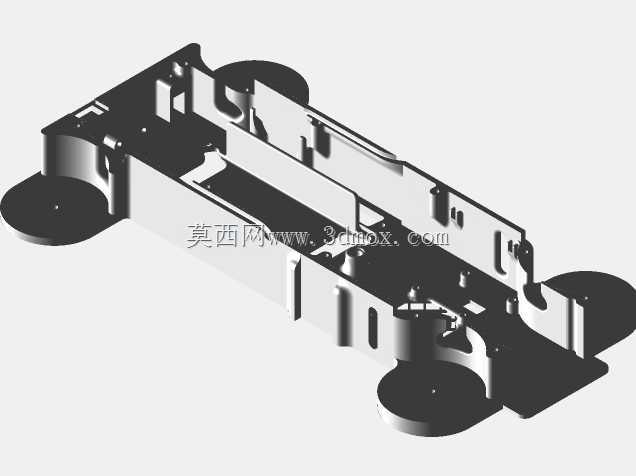

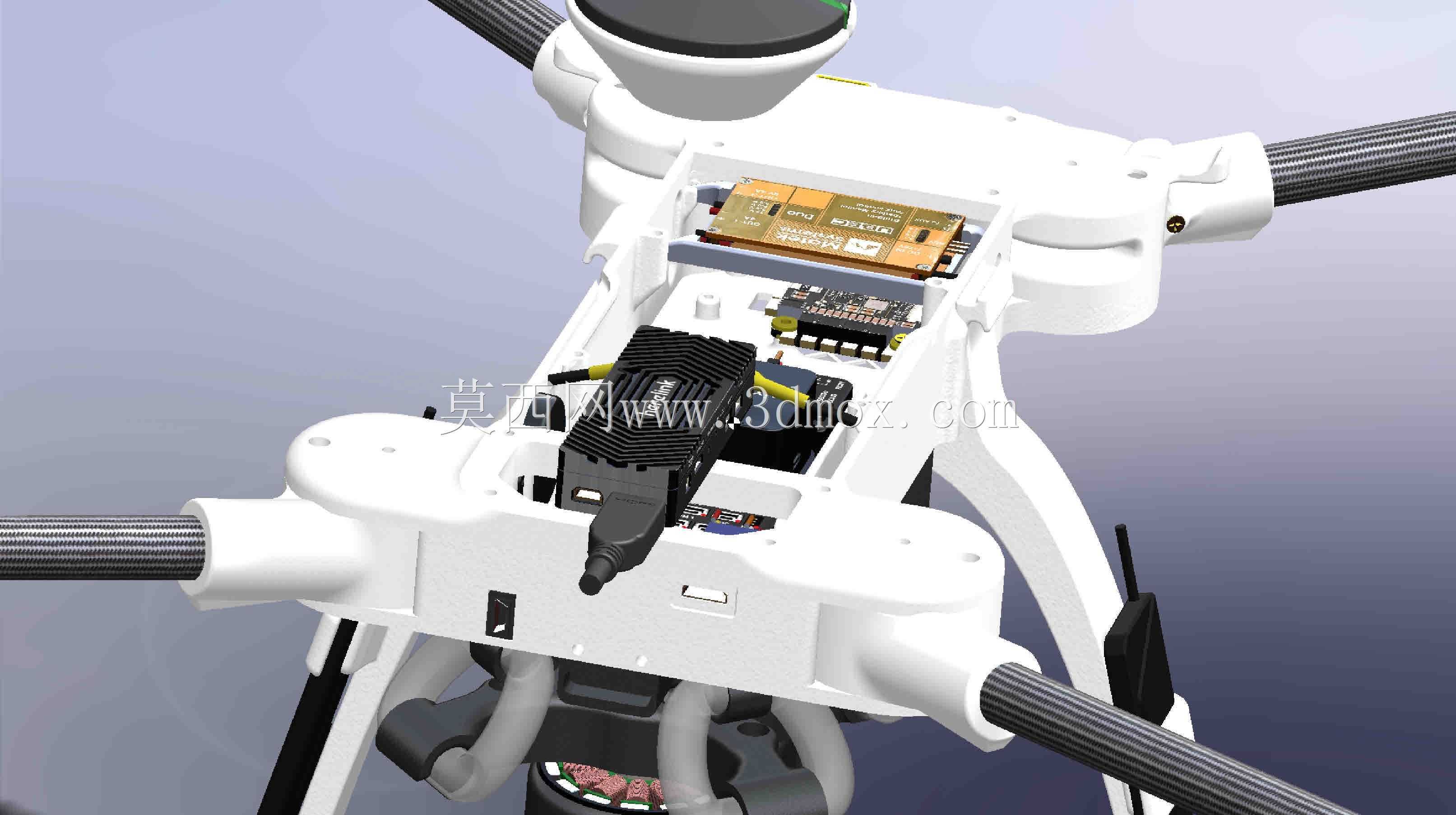

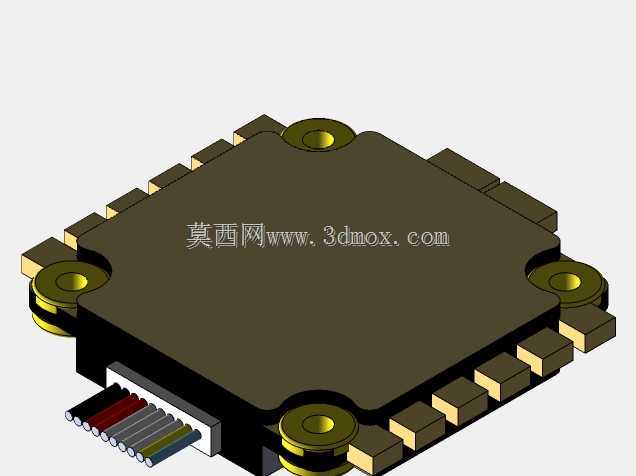

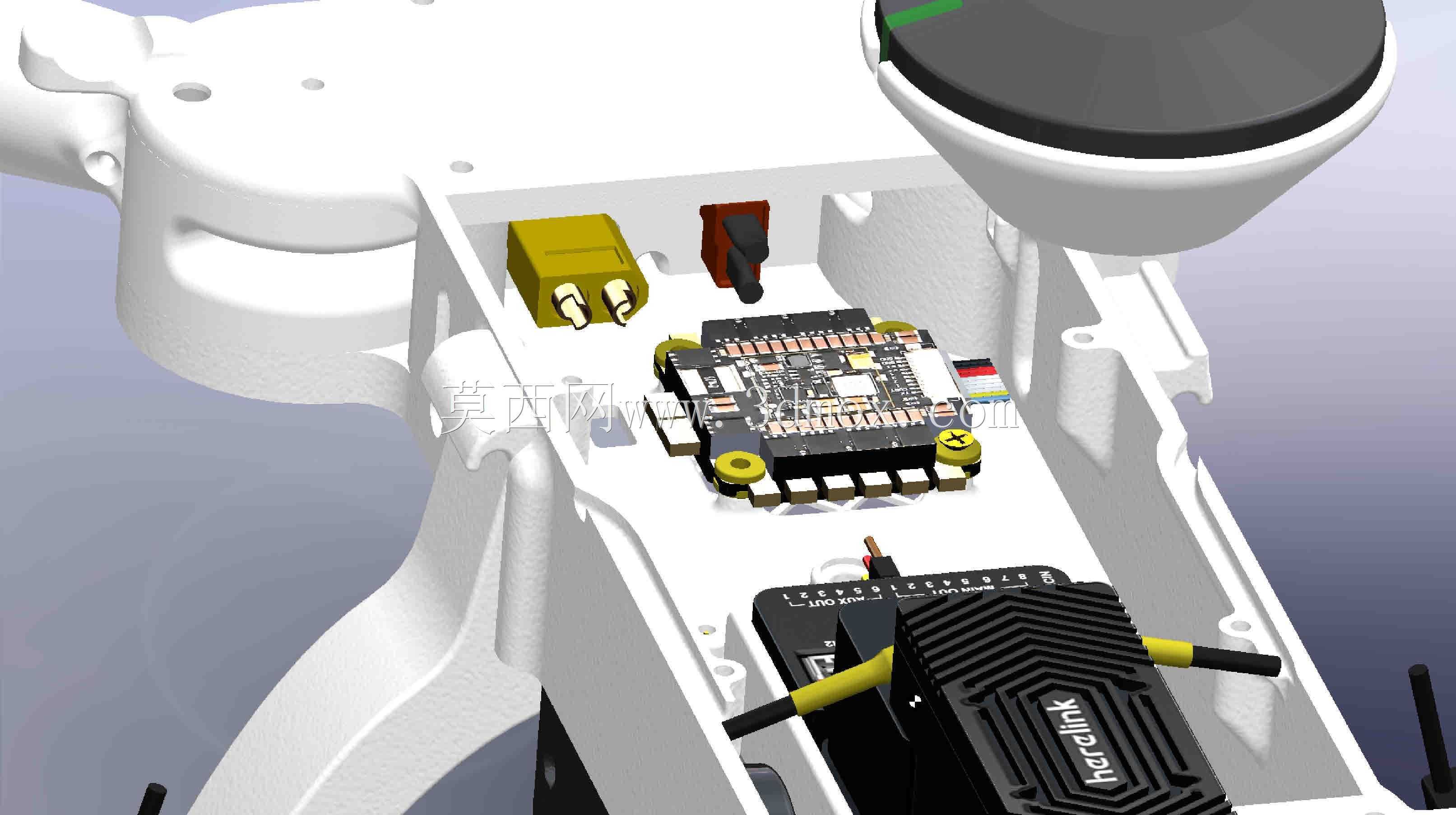

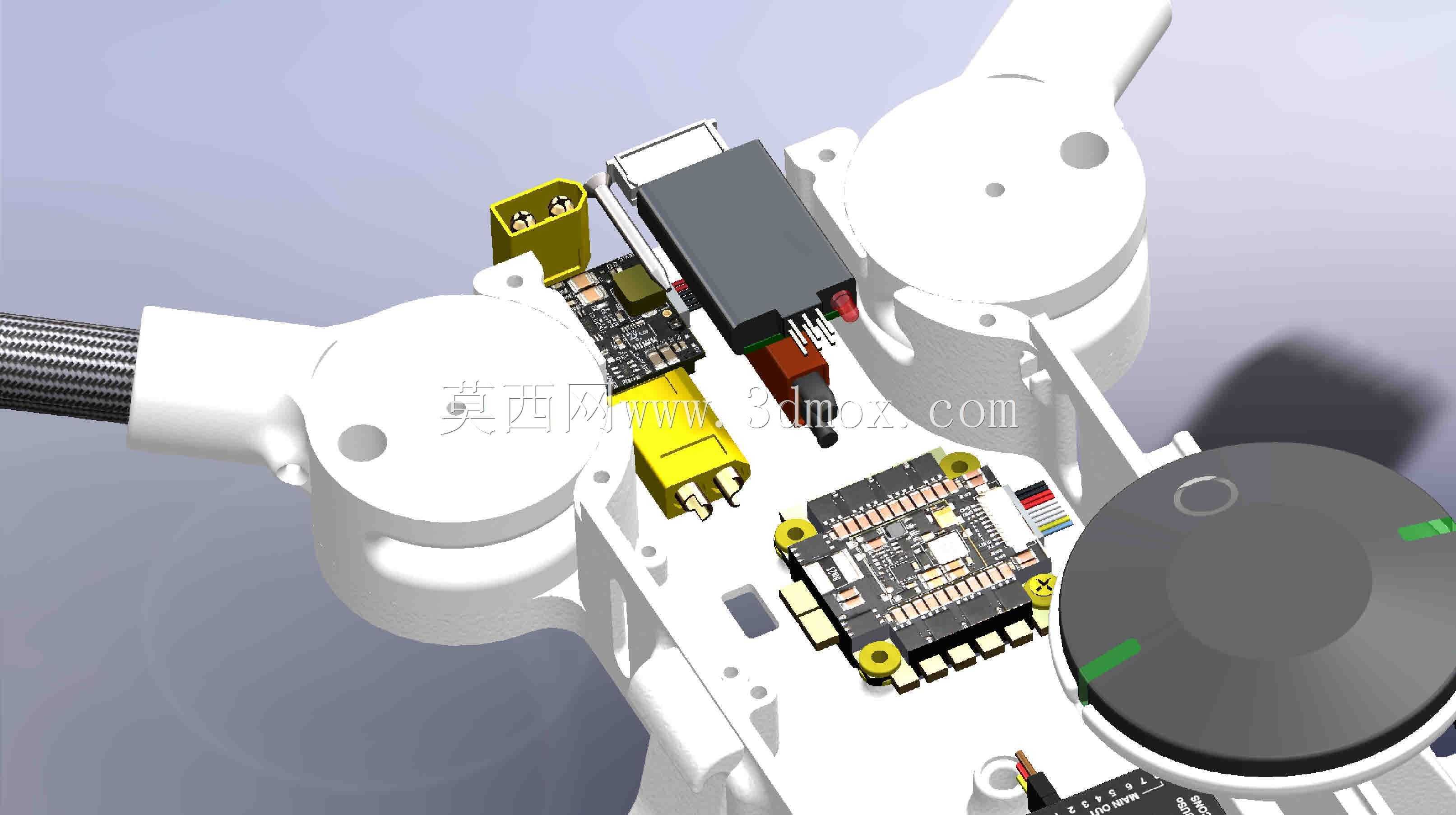

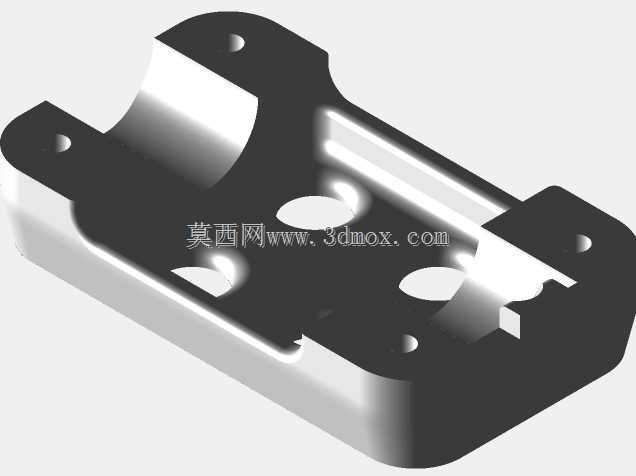

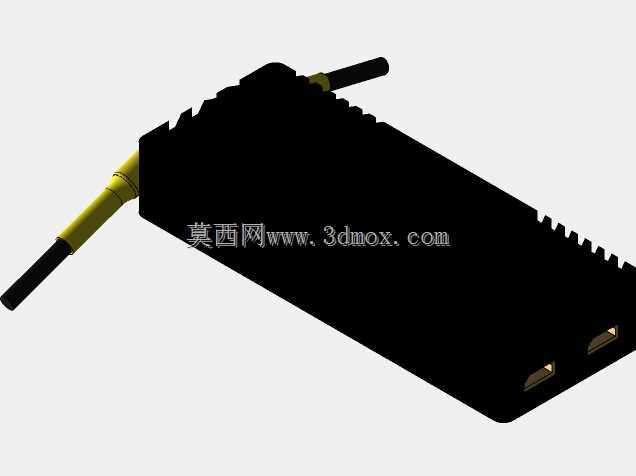

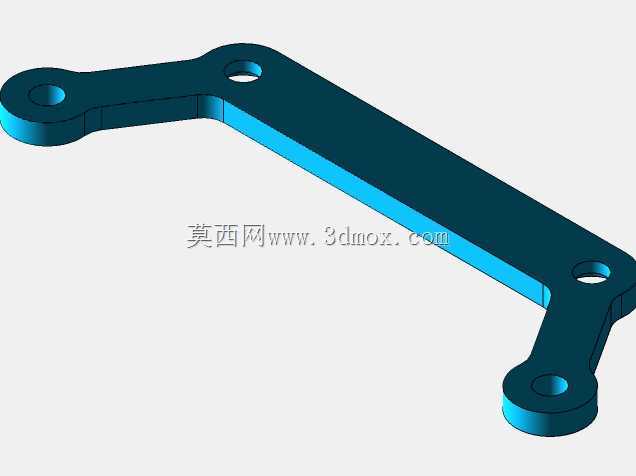

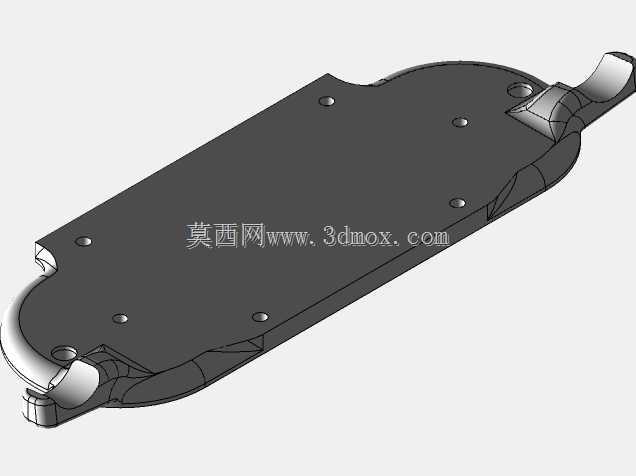

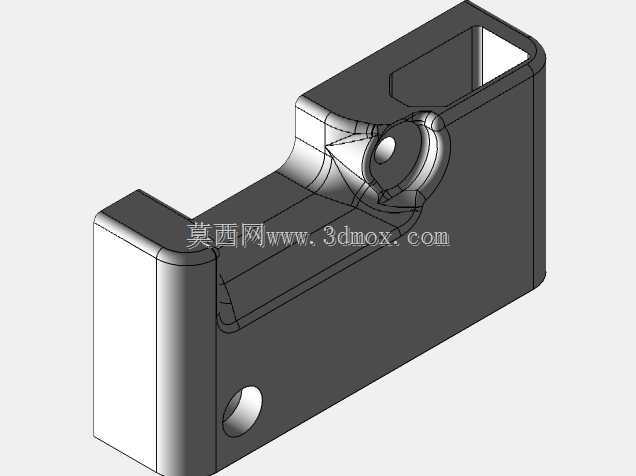

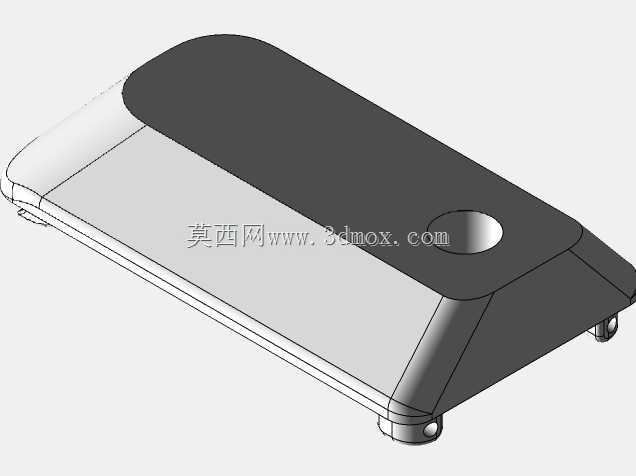

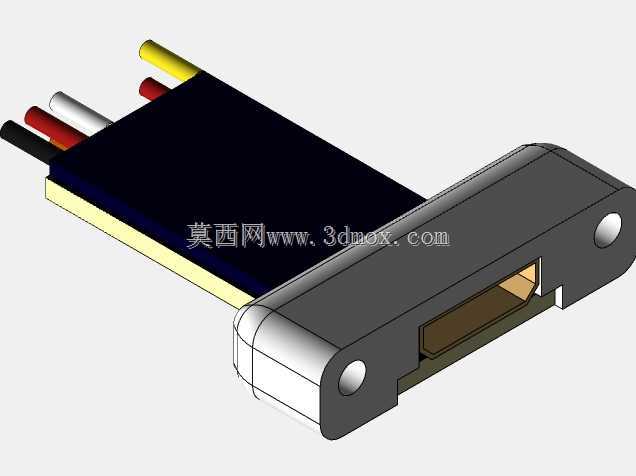

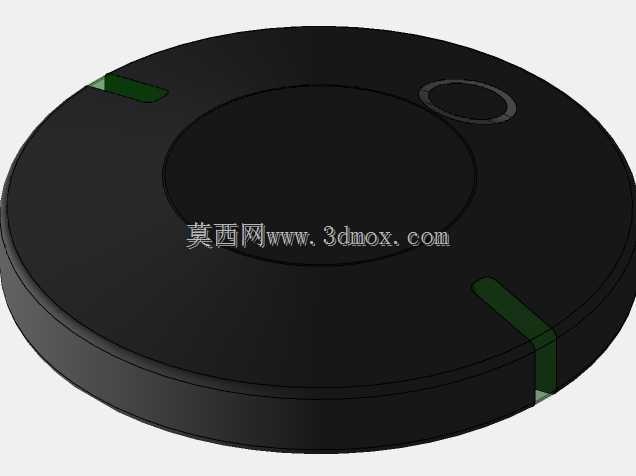

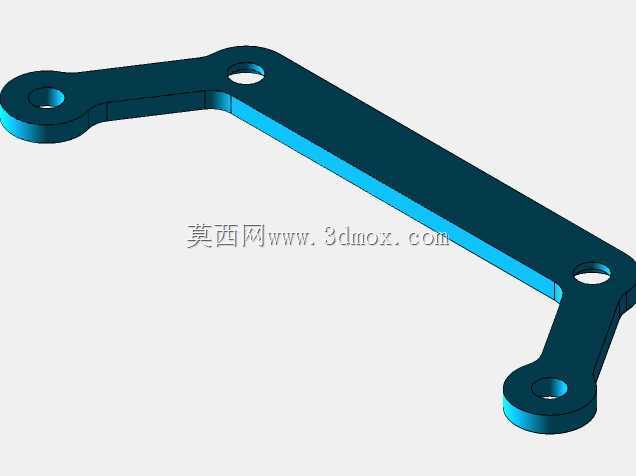

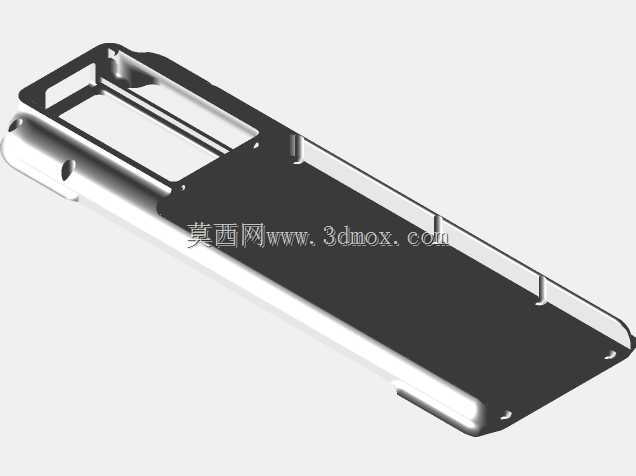

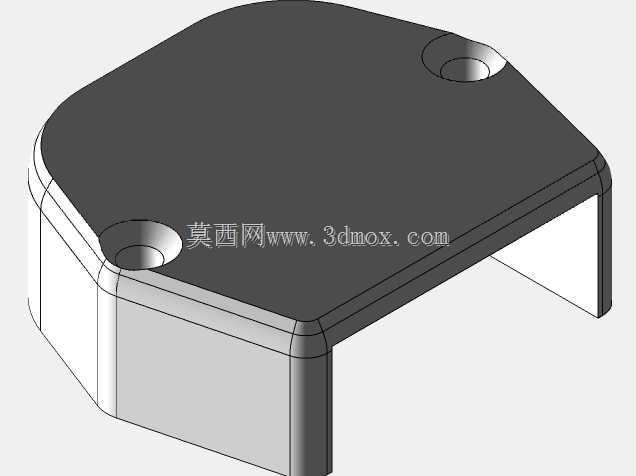

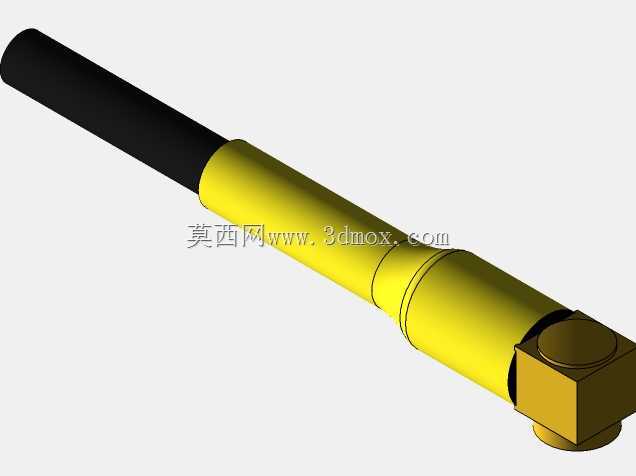

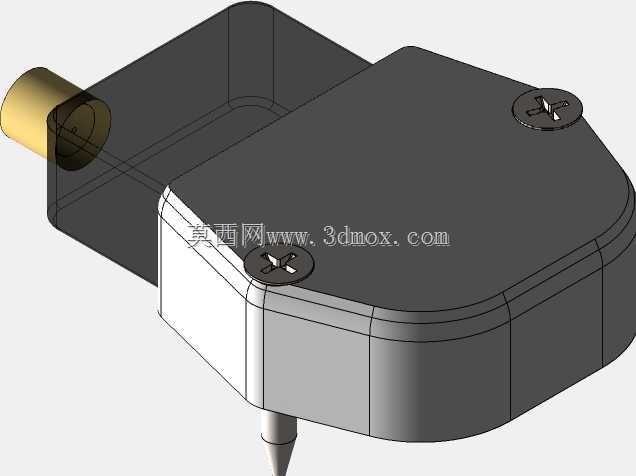

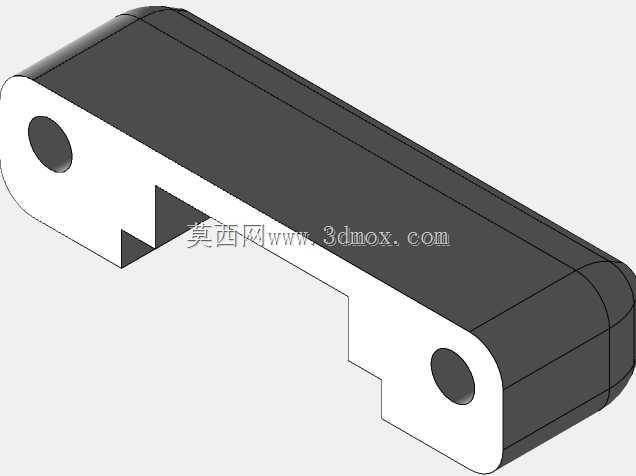

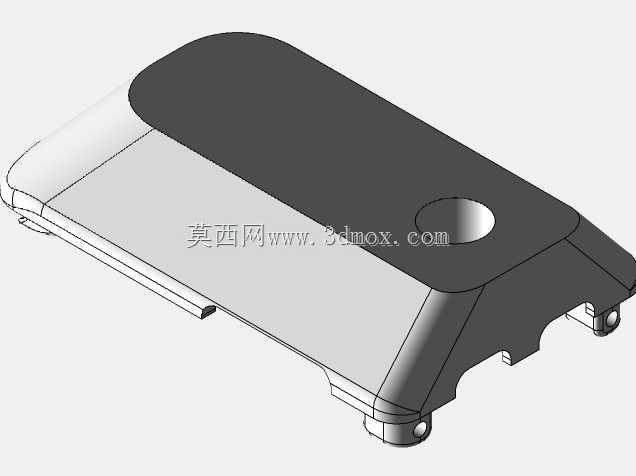

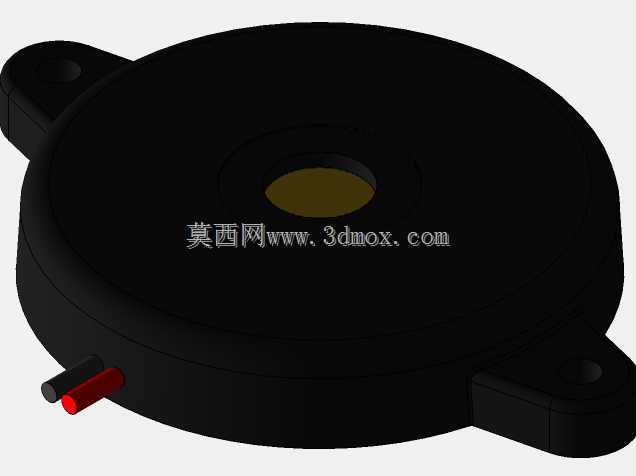

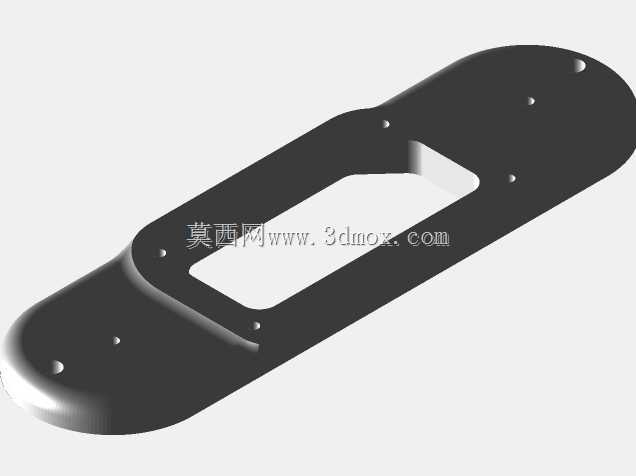

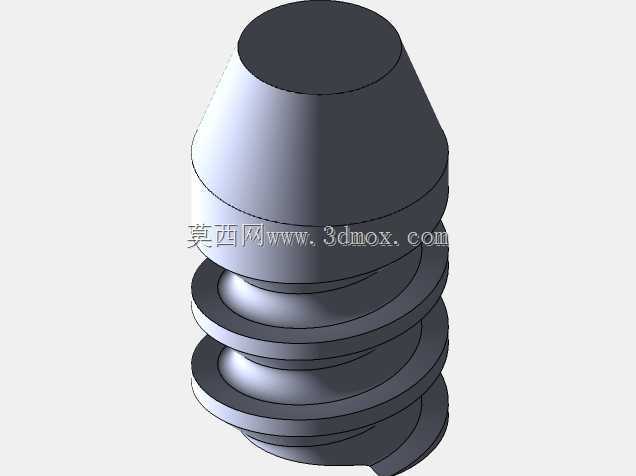

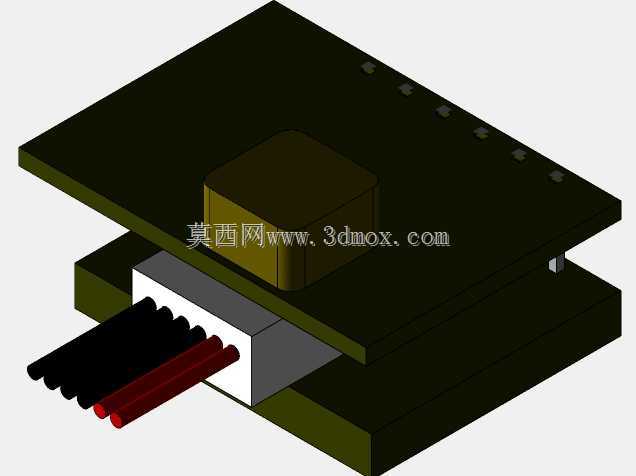

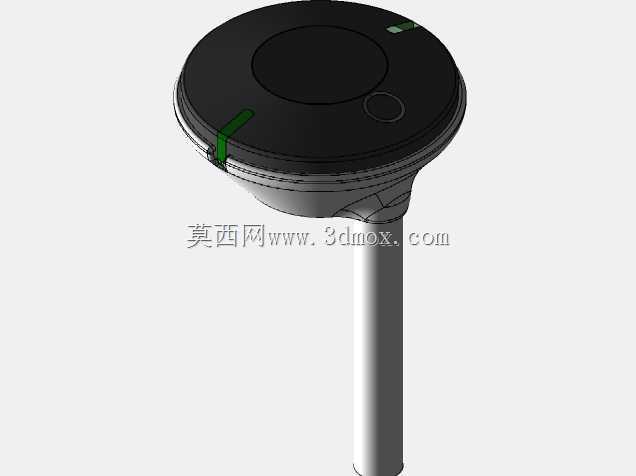

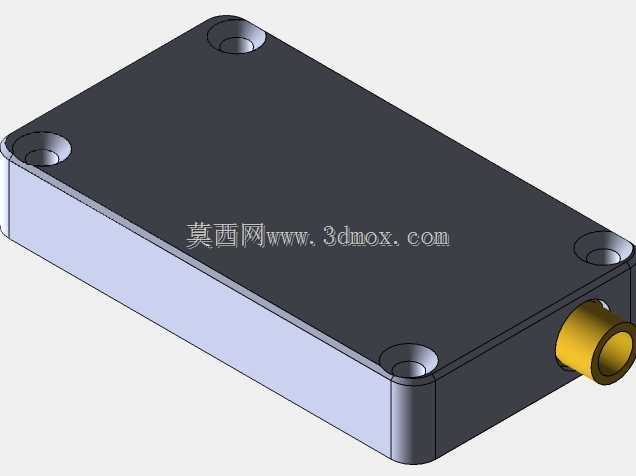

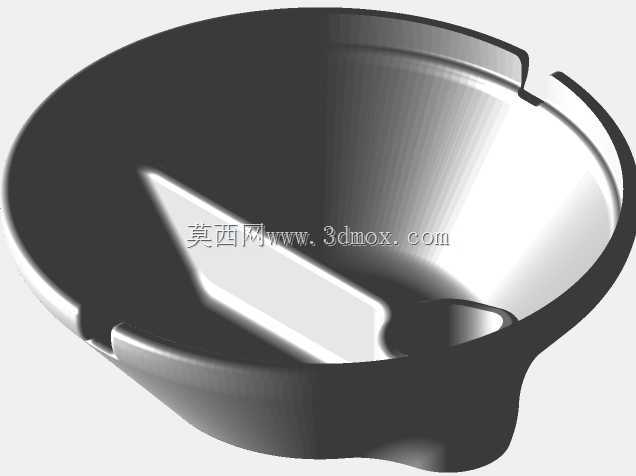

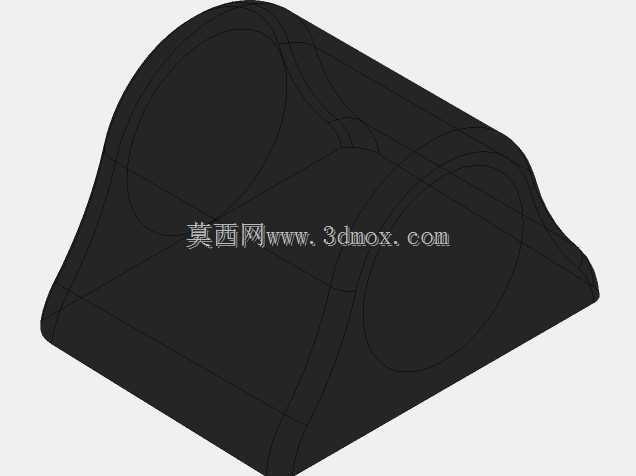

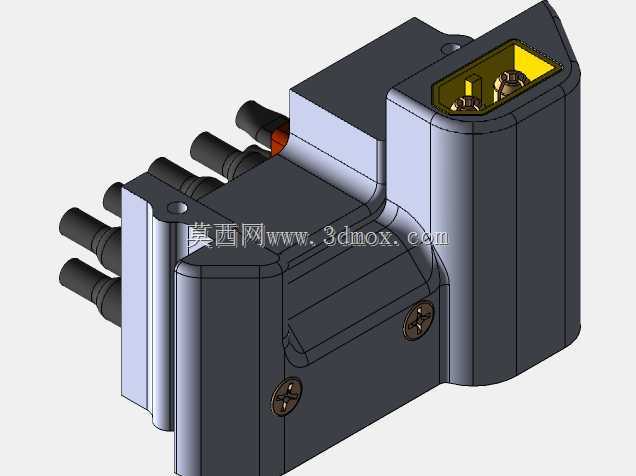

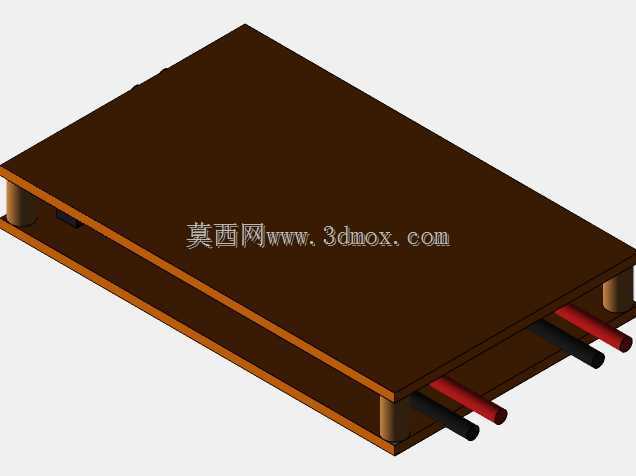

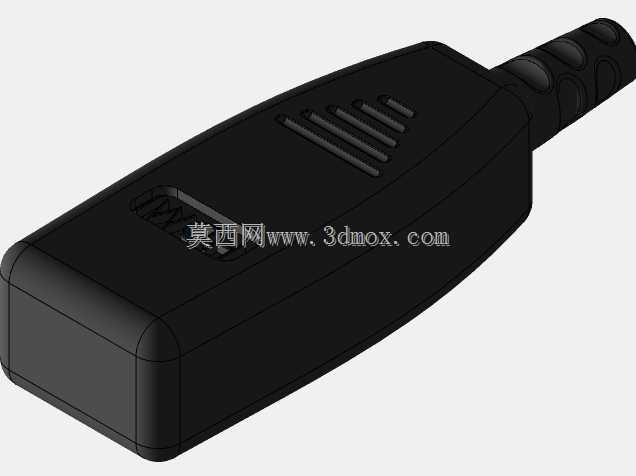

整机设计围绕飞行稳定性与载荷适配性展开，飞控舱位专门针对Pixhawk Cube与Herelink数传模块做了隔舱适配，预留了4英寸ESC电调的安装空间，考虑到飞控模块对振动干扰的敏感性，设计中要求飞控安装部位采用TPU等柔性减振材质做印刷固定，避免飞行过程中电机振动传导至飞控导致姿态解算偏差，同时针对摆臂铰接部位的受力特性，选用聚碳酸酯或高附着力工程塑料制作铰接结构，配合碳纤维丝束缠绕补强，避免大机动飞行或挂载载荷时铰接部位出现开裂、附着力不足的问题，铰接部位的受力补强设计也充分考虑了长期起降的冲击载荷，提升结构耐用性。

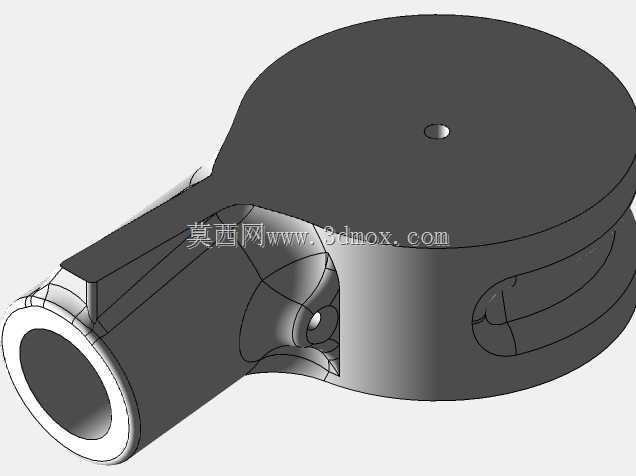

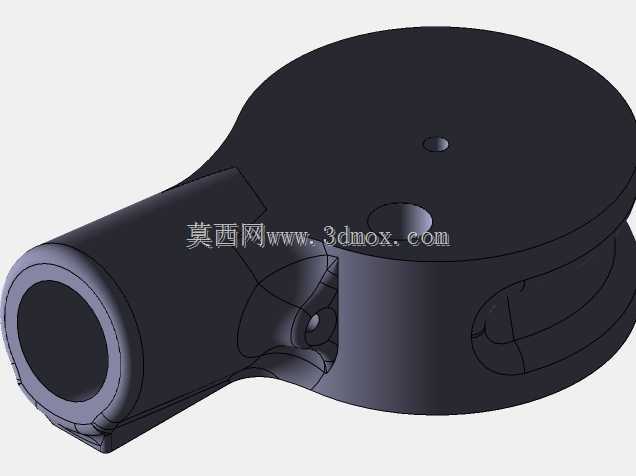

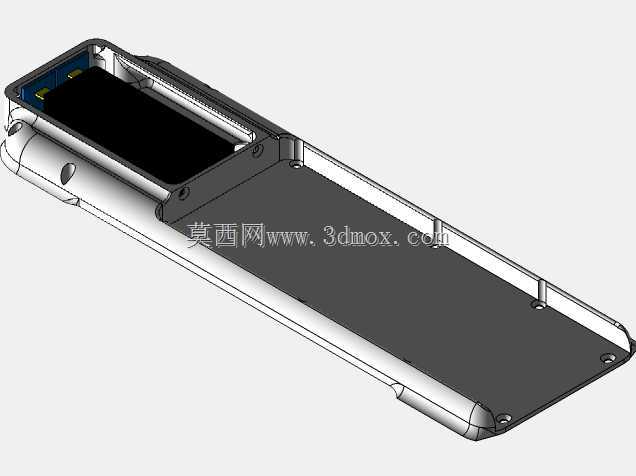

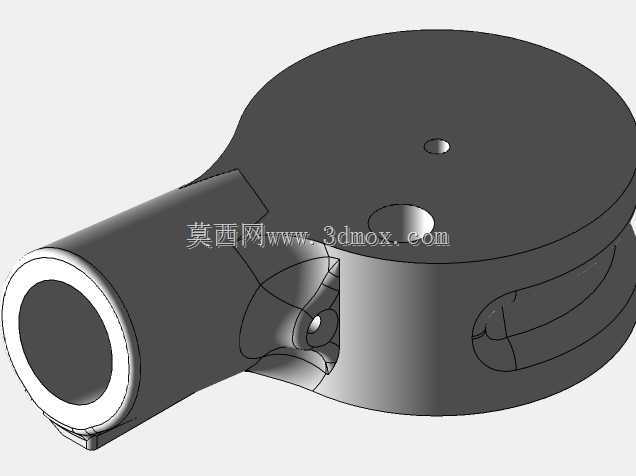

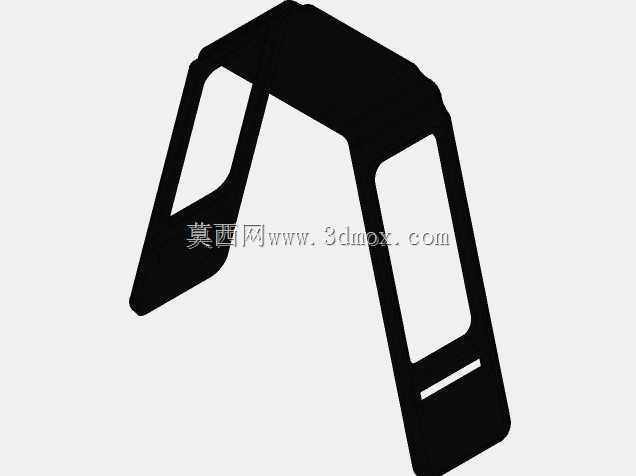

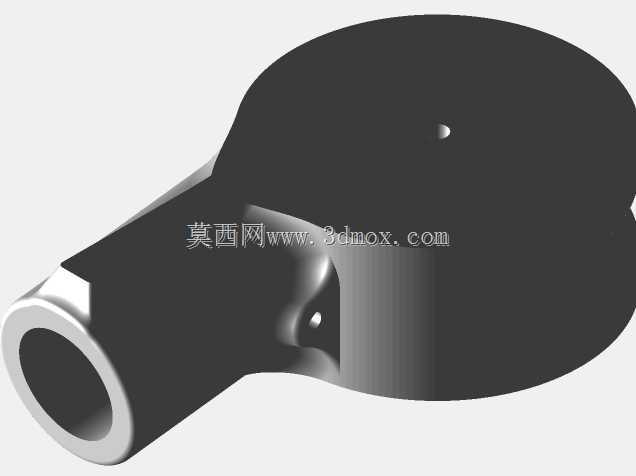

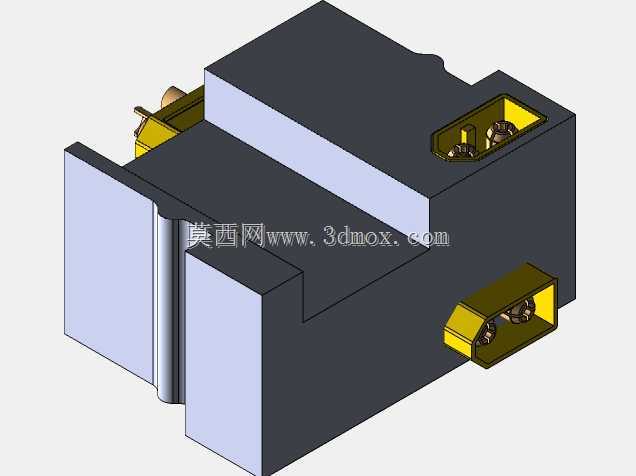

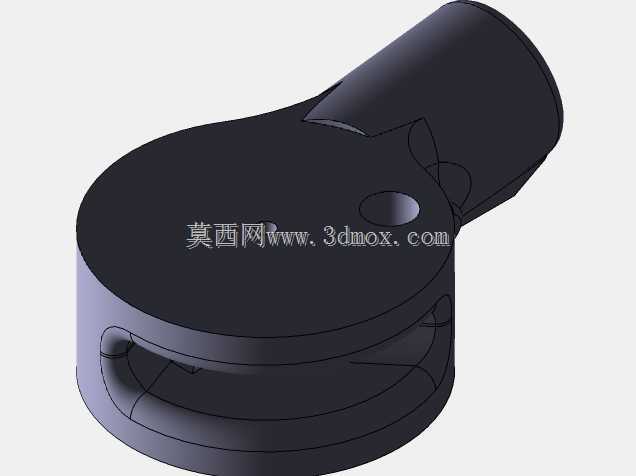

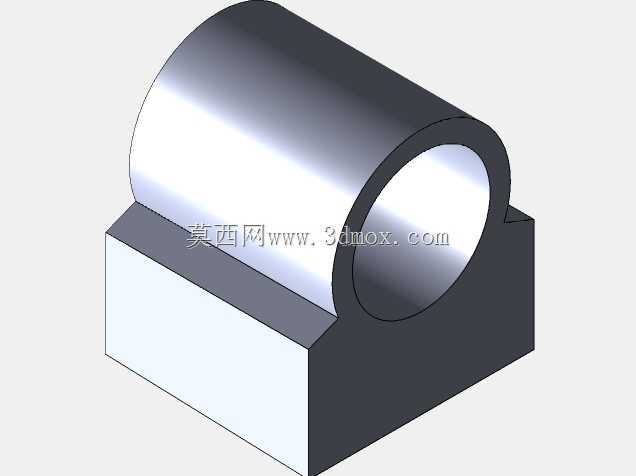

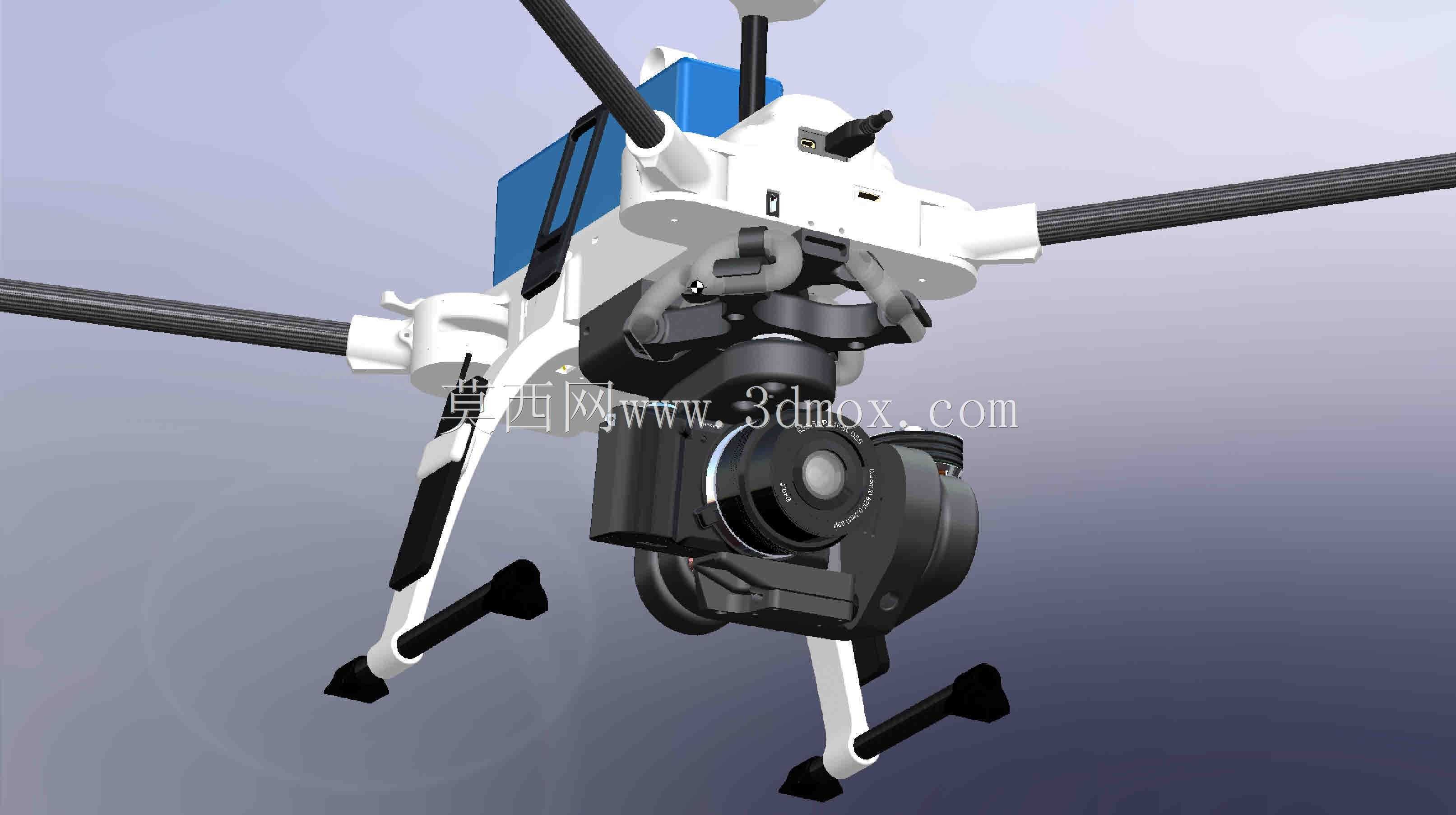

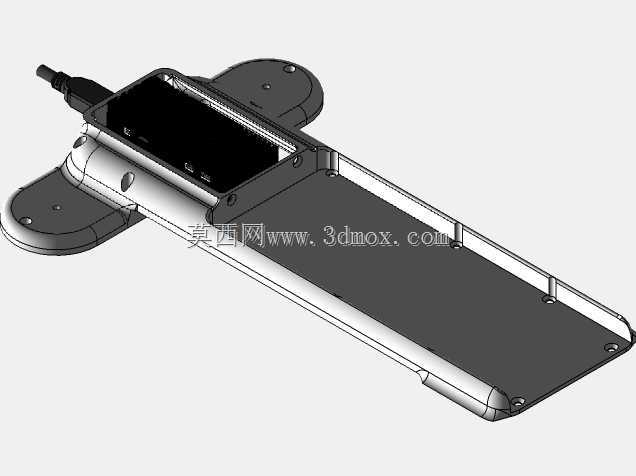

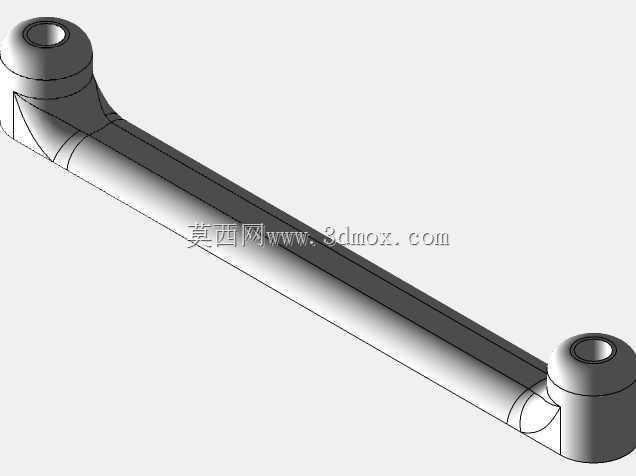

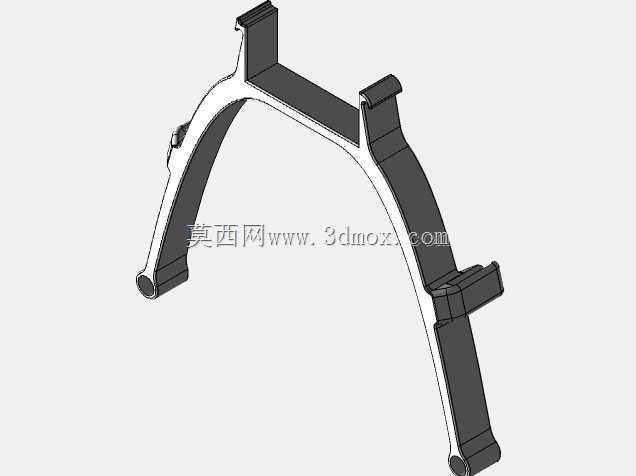

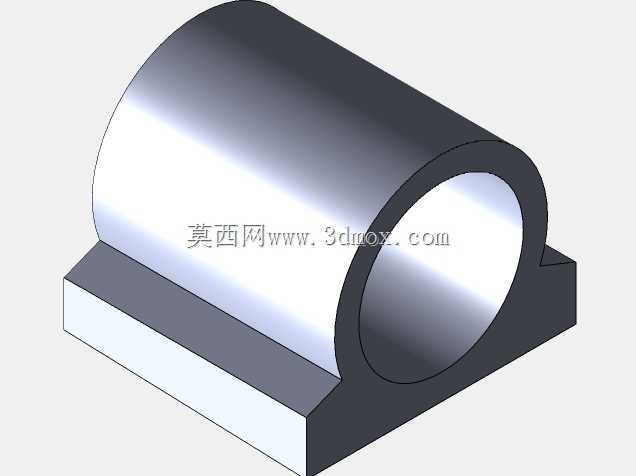

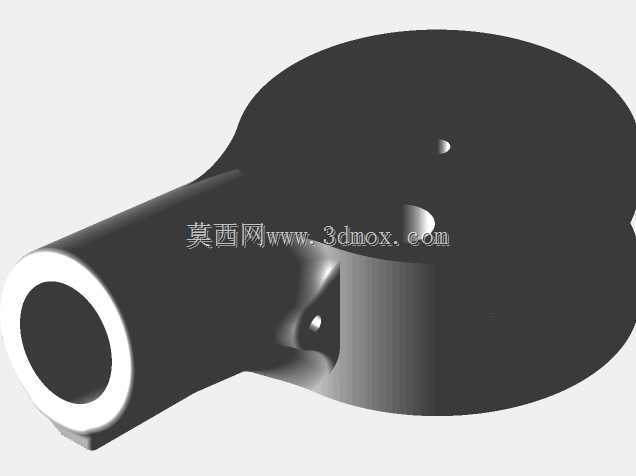

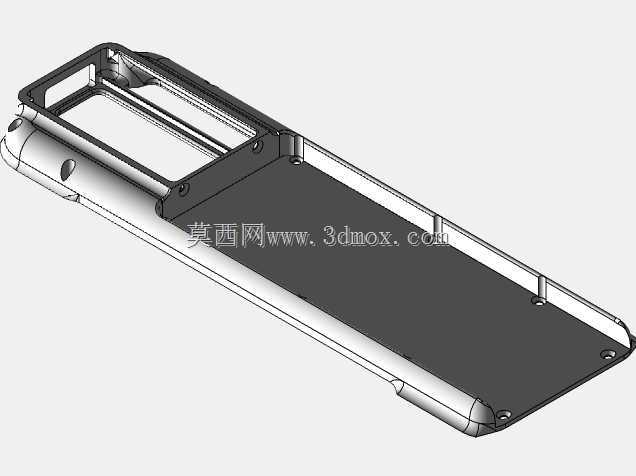

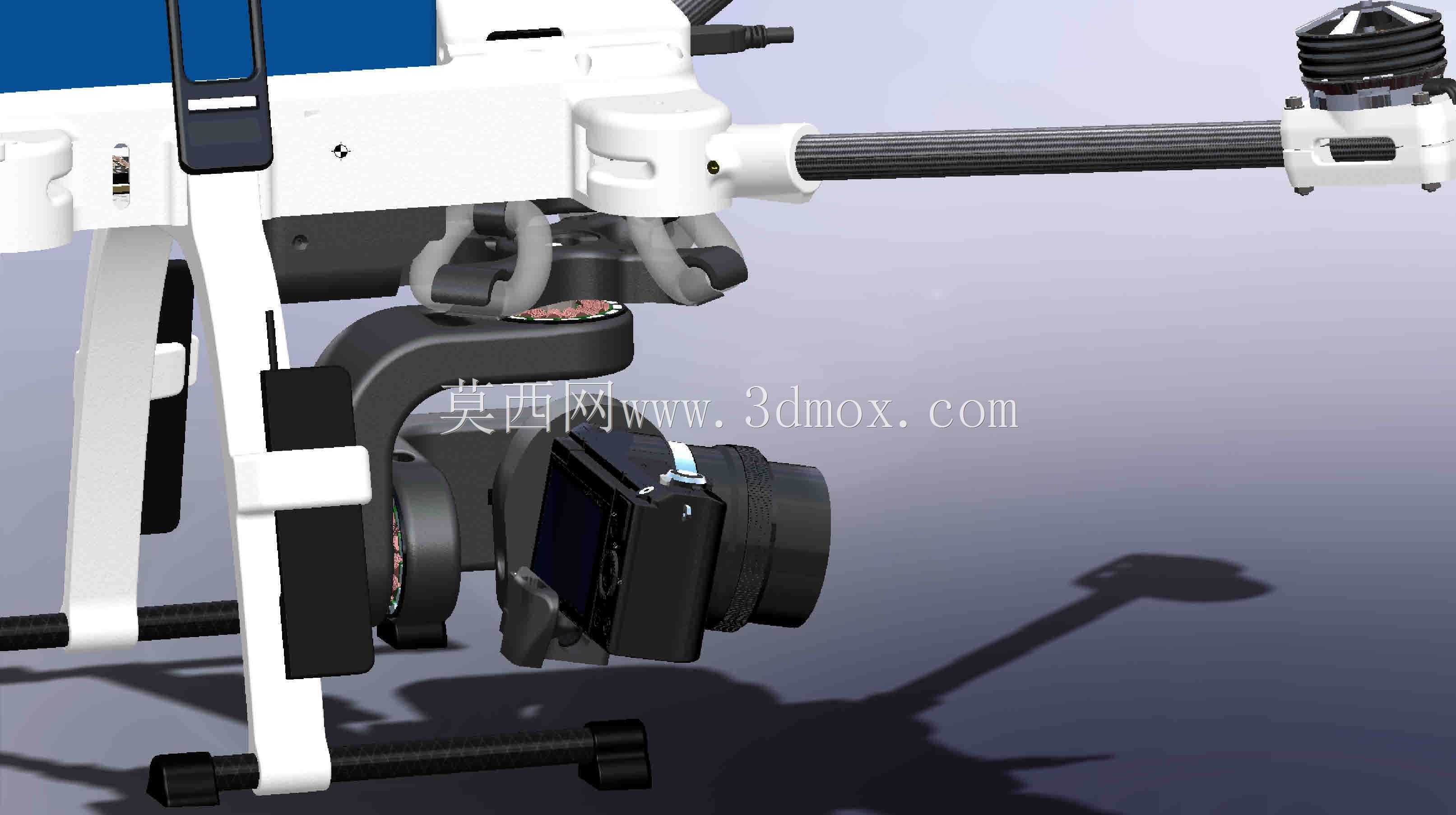

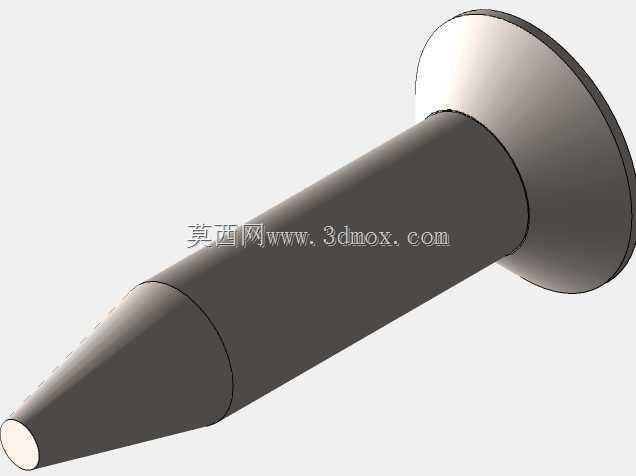

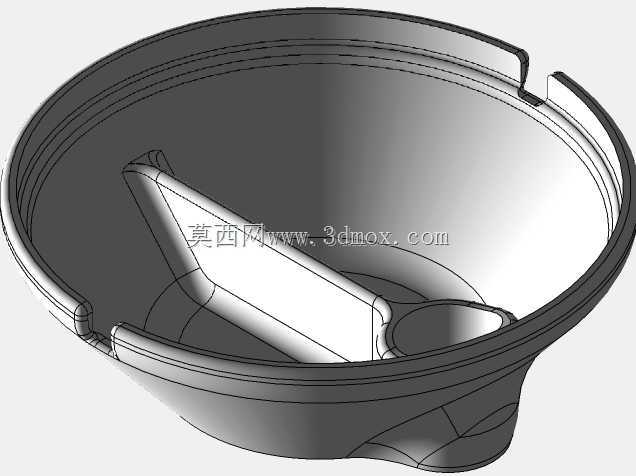

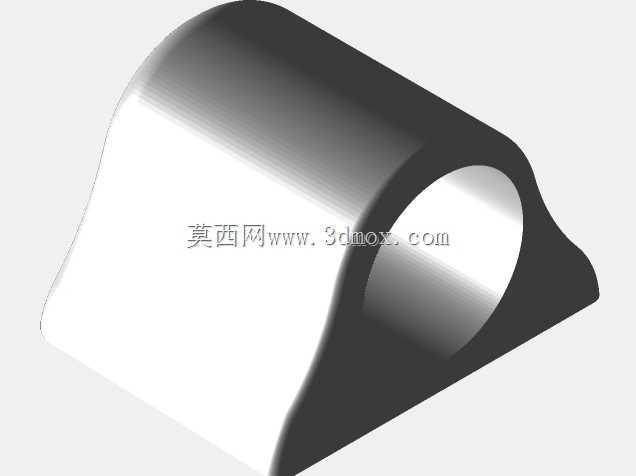

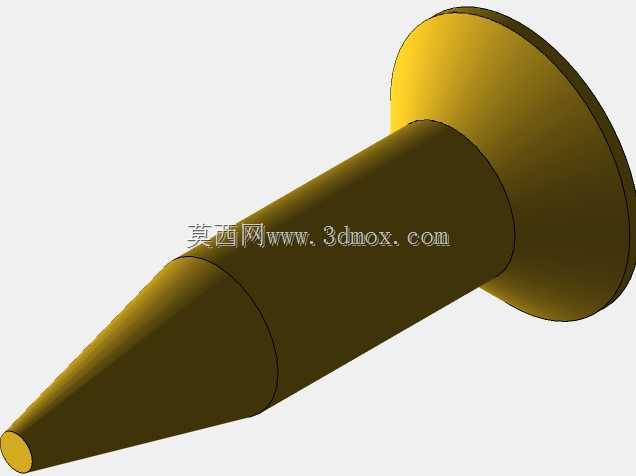

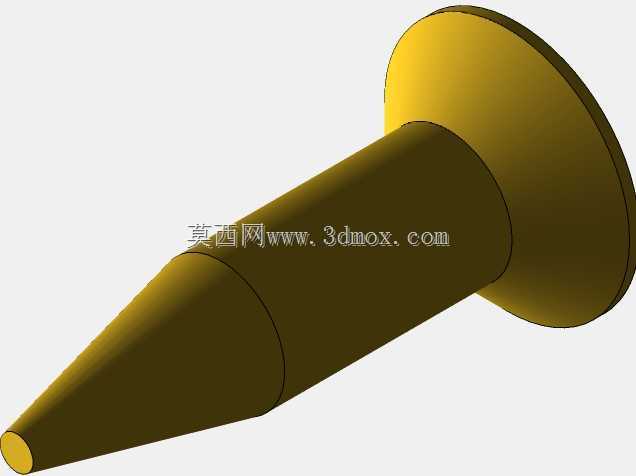

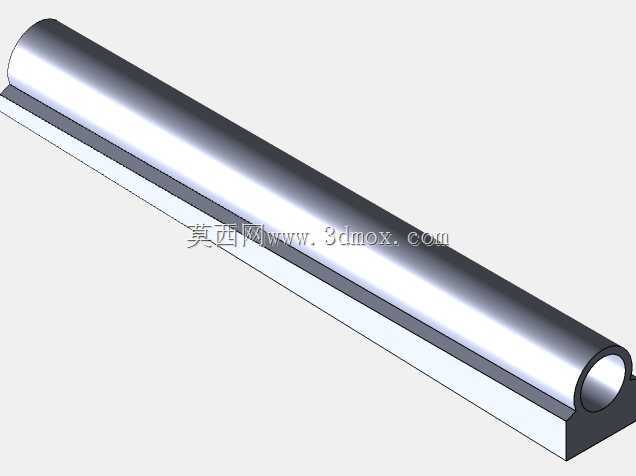

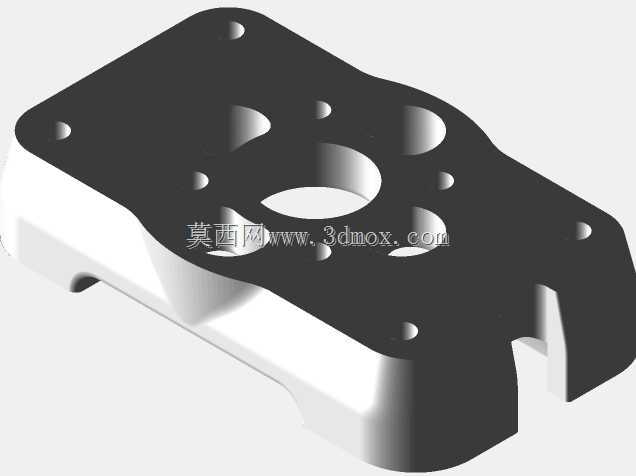

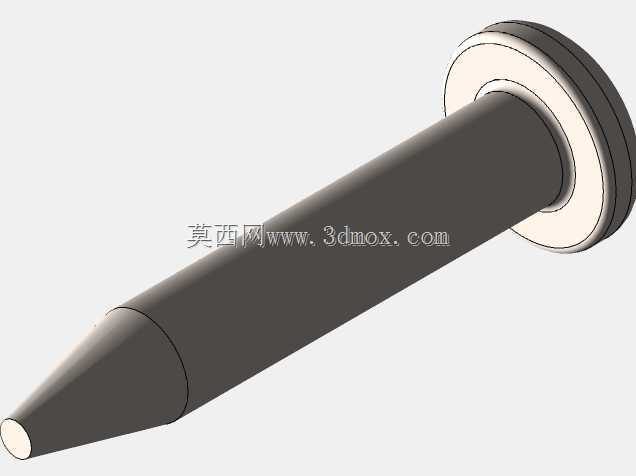

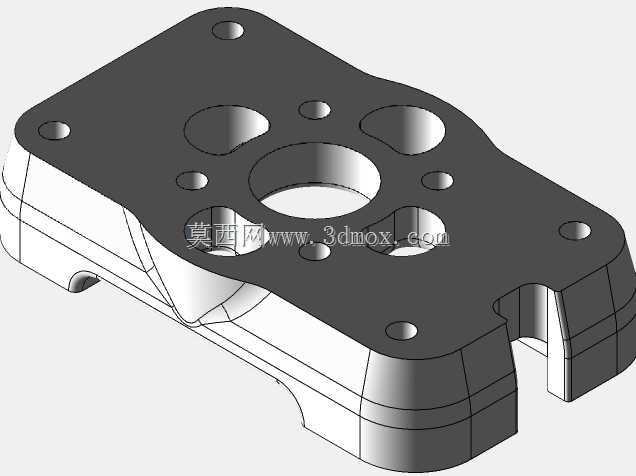

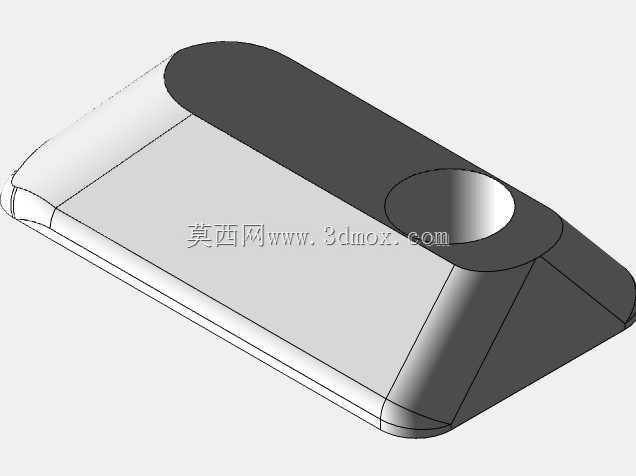

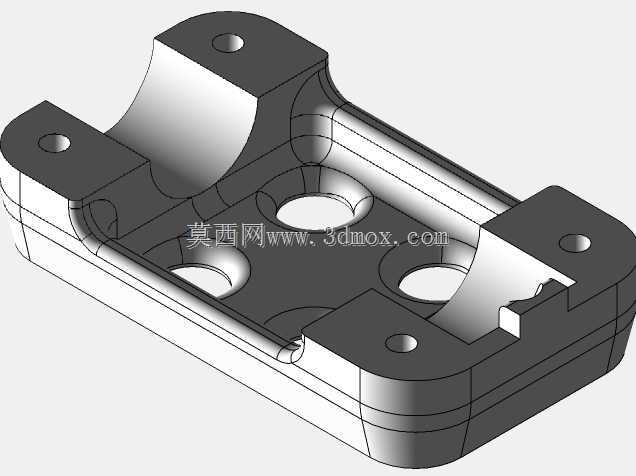

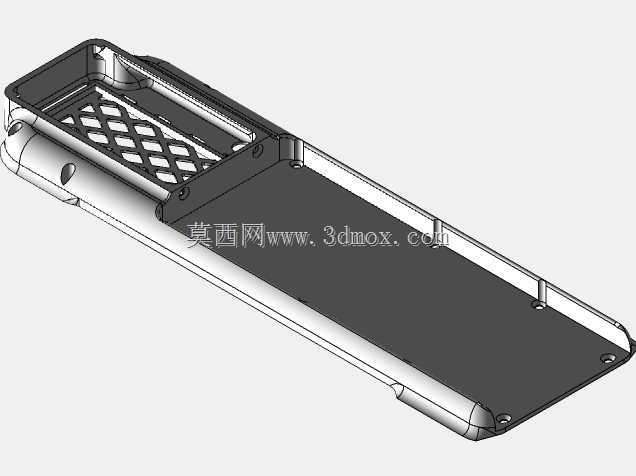

动力系统方面，主臂采用卷制碳纤维管材制作，兼顾结构强度与整机轻量化需求，搭配适配尺寸的高效螺旋桨，在6S 12Ah动力电池配置下可实现26分钟的有效续航，电池舱位预留了扩展空间，最大可容纳16Ah容量的动力电池，进一步延长作业半径与滞空时间。摆臂铰接部位设计有16.2毫米的内部通孔，适配常规规格的碳纤管安装，外径控制在15.5毫米，既保证机臂连接的结构强度，也为走线预留了充足空间，避免线材外露在飞行过程中产生风阻或被螺旋桨剐蹭。起落架结构做了加高设计，为下方挂载的相机预留充足的安装与转动空间，避免云台转动过程中与机身、起落架产生干涉，同时搭配专用万向节结构使用时，可实现相机多角度调整，满足不同角度的拍摄需求。

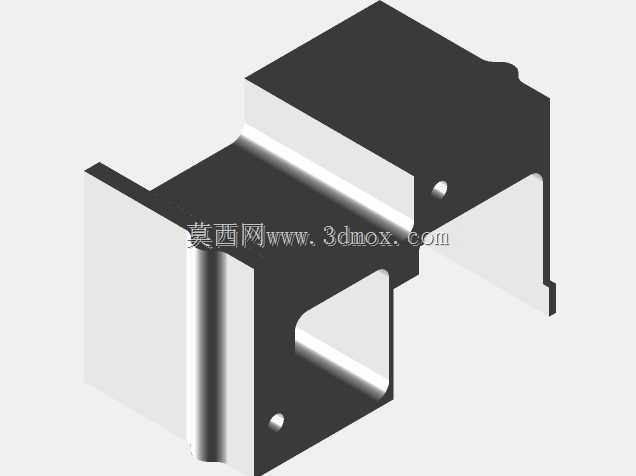

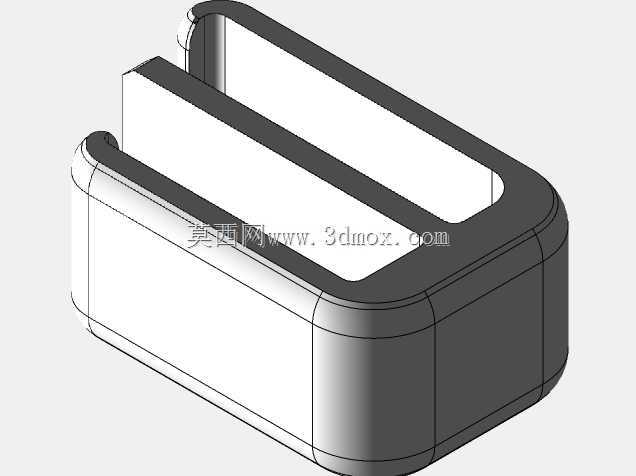

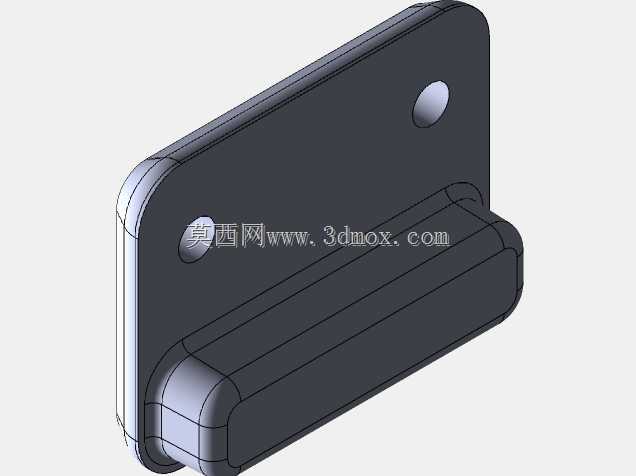

整机多数结构件支持3D打印制作，爱好者与行业用户可根据自身使用的打印机参数调整铰接部位的孔径尺寸，适配不同规格的碳纤管与安装配件，组装过程中可根据实际配重需求调整电池与载荷的安装位置，优化整机重心位置，进一步提升飞行稳定性。
