双轴差速传动倾斜平移云台结构

该差速式云台是面向视觉追踪、定向监测场景设计的方位调节执行机构，可搭载小型光学传感器、摄像模组、定向探测探头等功能部件，实现水平方位与俯仰倾斜两个维度的角度精准调控，适配户外定点监测、实验室视觉对准、小型设备姿态调整等多种应用场景，能够在有限安装空间内完成双自由度的姿态调节需求，替代传统分立式双轴驱动结构，缩减整体安装占用空间。

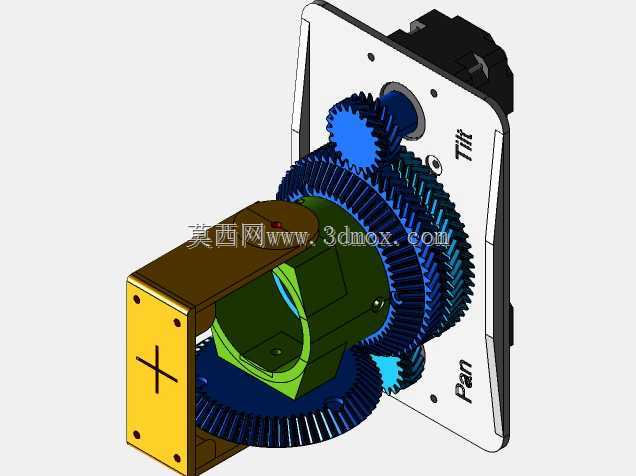

结构上采用差速齿轮组作为核心传动方案，通过两组步进电机的转速差与转向配合，分别实现水平Pan轴的回转动作与俯仰Tilt轴的倾斜动作，无需为两个转动轴分别配置独立的驱动安装位，大幅压缩了云台的整体厚度与侧向安装尺寸。齿轮组采用大直径端面齿轮与圆柱传动齿轮啮合的布局，传动过程中啮合齿数多、负载分布均匀，可承受搭载端一定重量的功能部件，运行过程中传动间隙小，角度调节精度能够满足视觉对准类场景的定位要求，不会出现回差过大导致的定位偏移问题。

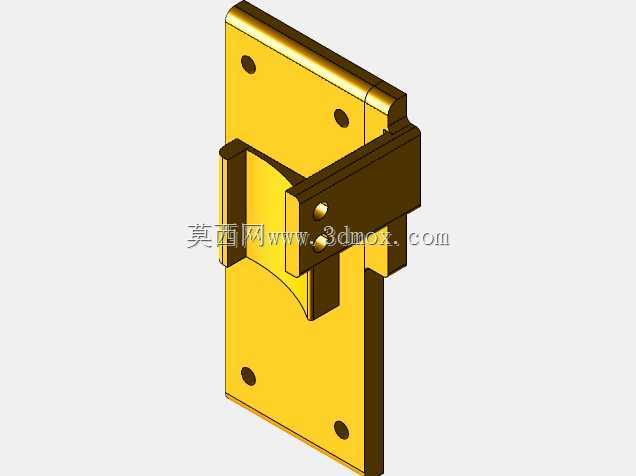

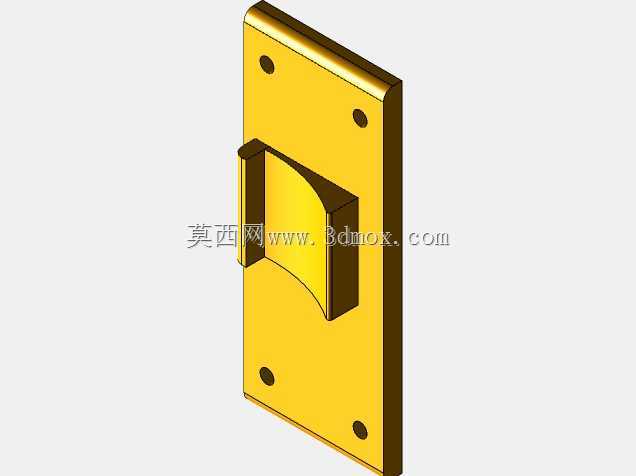

安装边界方面，云台主体采用板式支撑结构，后侧安装板预留了标准的电机固定位与走线开孔，前端搭载位设置了十字定位标识与标准化安装孔位，可直接适配常规小型摄像模组、传感器的安装孔距，无需额外设计转接件。前端搭载支架采用框式结构，将俯仰转动的支撑点分布在搭载位两侧，保证搭载部件转动过程中的受力平衡，避免单侧支撑带来的结构形变问题。

设计过程中充分考虑了传动逻辑的简洁性，差速传动的控制逻辑可通过简单的指令集实现，无需复杂的运动学解算，上位系统可直接通过转速指令控制两个轴的转动角度与速度，既可以实现单轴独立调节，也可以完成双轴联动的复合轨迹运动，能够对接简单的串行控制指令，适配嵌入式系统的轻量化控制需求，可配合视觉识别算法完成动态目标的实时追踪，在转动过程中保持搭载部件的指向稳定，不会出现传动卡顿、角度跳变的问题。整体结构外露传动部件布局规整，便于后期维护与部件更换，支撑件采用轻量化结构设计，在保证结构强度的前提下降低整体自重，适合对安装重量有要求的搭载场景使用。
