老式PC主板扩展卡支撑固定结构设计

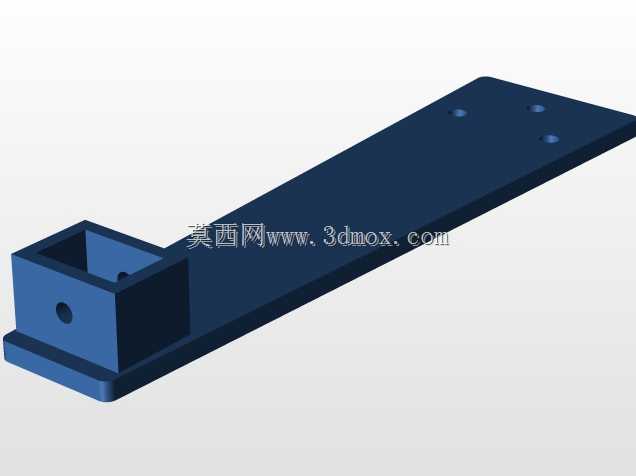

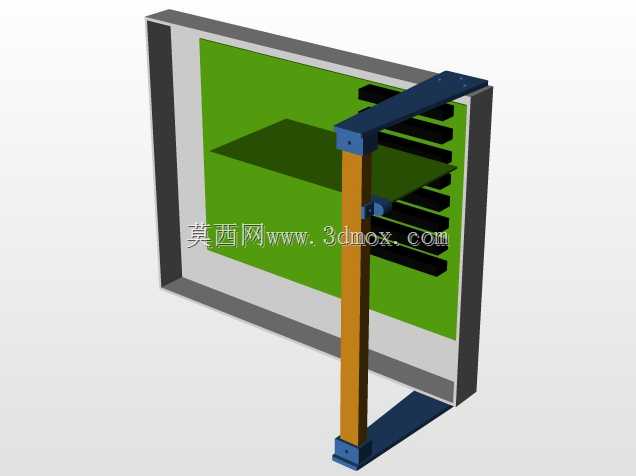

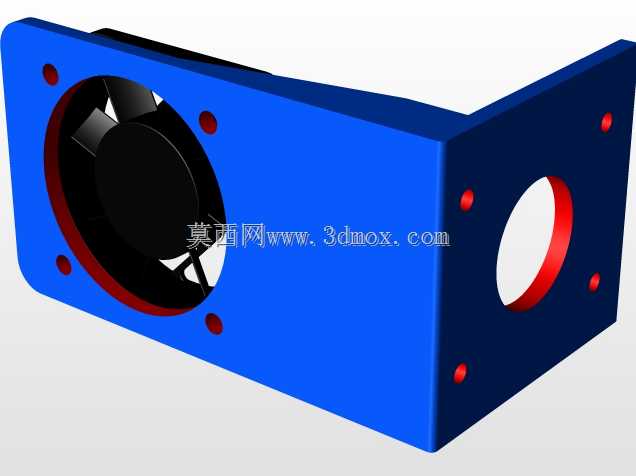

　　这套结构主要面向老式PC/XT兼容主板的硬件改装场景，解决早年卧式机箱内长尺寸扩展卡安装后易出现的PCB板下垂、金手指接触不良、长期使用受震动导致板件变形的问题。早年的ISA类扩展卡板身长度普遍偏大，部分全尺寸卡件仅靠机箱后部的挡板和主板插槽的金手指受力，在搬运、长期受热形变后，很容易出现板身倾斜、插槽接触不良的故障，这套支撑结构就是针对这类痛点设计的物理固定方案。从结构组成来看，整套支撑件分为三个核心部分：固定在机箱框架侧沿的顶部卡装支架、垂直布置的支撑立柱、以及托住扩展卡板身下沿的承托臂。顶部支架采用折弯式卡接结构，不需要在原有机箱上额外打孔，直接卡在机箱后部扩展槽位的上沿框架处，利用机箱原有钣金的折边作为受力基准，

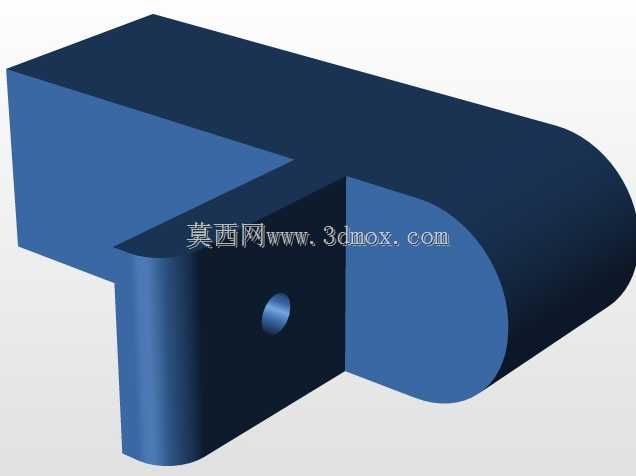

　　安装时不会破坏原有机箱的结构强度。垂直立柱采用等截面长条结构，上下两端分别和顶部支架、底部固定座做插接配合，立柱上预留了多组高度调节的卡位，可以适配不同板高的全尺寸、半尺寸扩展卡，承托臂的位置可以沿着立柱的轴向滑动调整，对准扩展卡PCB板的悬空端下沿后，通过侧面的顶丝结构锁紧固定，不会对板身上的电子元件造成挤压。设计时充分考虑了安装边界的避让：承托臂和PCB板接触的位置做了窄边处理，避开板身背面的焊点和插针，不会造成元件短路；整个支撑结构的外轮廓不会超出机箱原有扩展区域的边界，不会和机箱内的电源、软驱、硬盘等原有部件产生安装干涉；所有受力点都做了圆角过渡，不会割伤安装人员的手部，也不会刮伤PCB板的阻焊层。实际使用时，

　　这套结构可以将扩展卡的悬空端受力直接传导到机箱的钣金框架上，让扩展卡的受力从原来的两端悬臂受力，变成三点支撑的稳定结构，大幅降低板身的形变量，即使是板身较重的老式多功能卡、显卡，也能在长期使用中保持金手指和插槽的紧密贴合，减少接触故障的出现。结构的零件全部采用常见的钣金折弯和型材切割工艺即可加工，不需要开模，小批量制作或者个人改装都能轻松实现，安装过程不需要特殊工具，只需要一把螺丝刀就能完成全部的固定和调整操作，对于老式电脑硬件修复、复古装机场景的适配性很强。
