公制系列法兰微型球轴承结构设计

法兰微型球轴承是精密传动场景中应用极为广泛的基础支撑部件，这类带法兰结构的微型轴承主要面向安装空间受限、对轴向定位精度有较高要求的轻载传动场景，常见于小型伺服传动机构、精密仪器仪表转轴、办公自动化设备走纸机构、小型医疗器械调节机构、消费电子精密转轴以及微型无人机动力传动部位，能够在极小的安装空间内同时承担径向载荷与一定程度的轴向载荷，省去额外加装轴向定位挡圈的工序，大幅简化装配结构，压缩整机的设计体积。

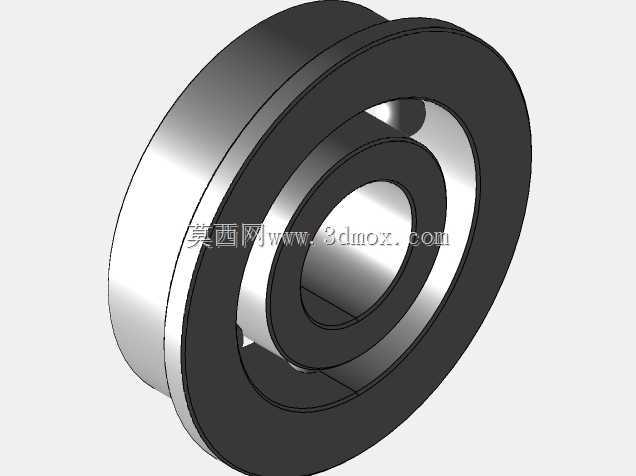

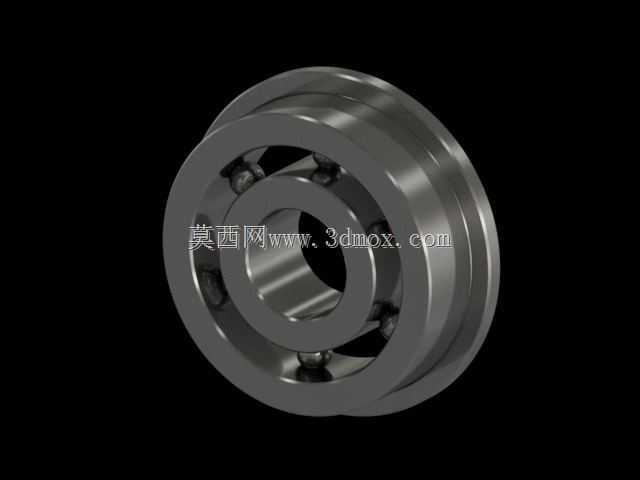

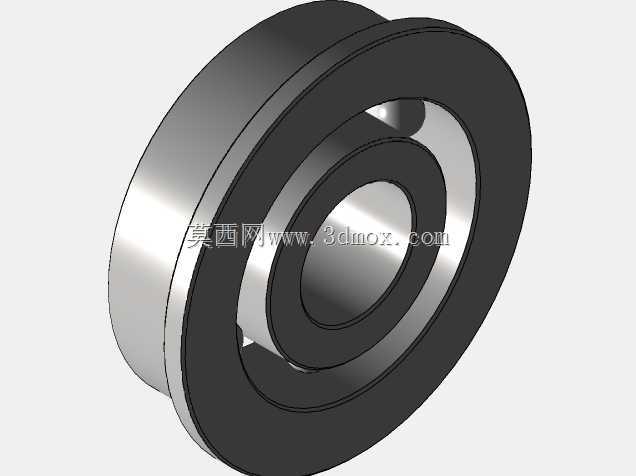

该系列公制法兰微型球轴承在设计阶段充分考虑了微型化场景下的装配便利性与运行稳定性，采用一体化法兰外圈结构，法兰边与轴承外圈为同体加工成型，安装时法兰端面直接贴合安装基座的侧壁，即可实现轴承的轴向定位，无需额外加工挡圈槽或者配置定位卡簧，有效降低安装基座的加工难度，同时避免微型场景下小尺寸卡簧装配困难、易脱落失效的问题。轴承内部采用满装优化的钢球排布设计，在有限的套圈空间内尽可能增大滚动体的接触承载面积，在微型尺寸限制下提升轴承的额定动载荷，适配轻载高速的运行工况，保持架采用低摩擦耐磨材质，优化滚动体的运行间隙，降低高速运转时的摩擦温升与运转噪音，满足精密设备低噪平稳运行的要求。

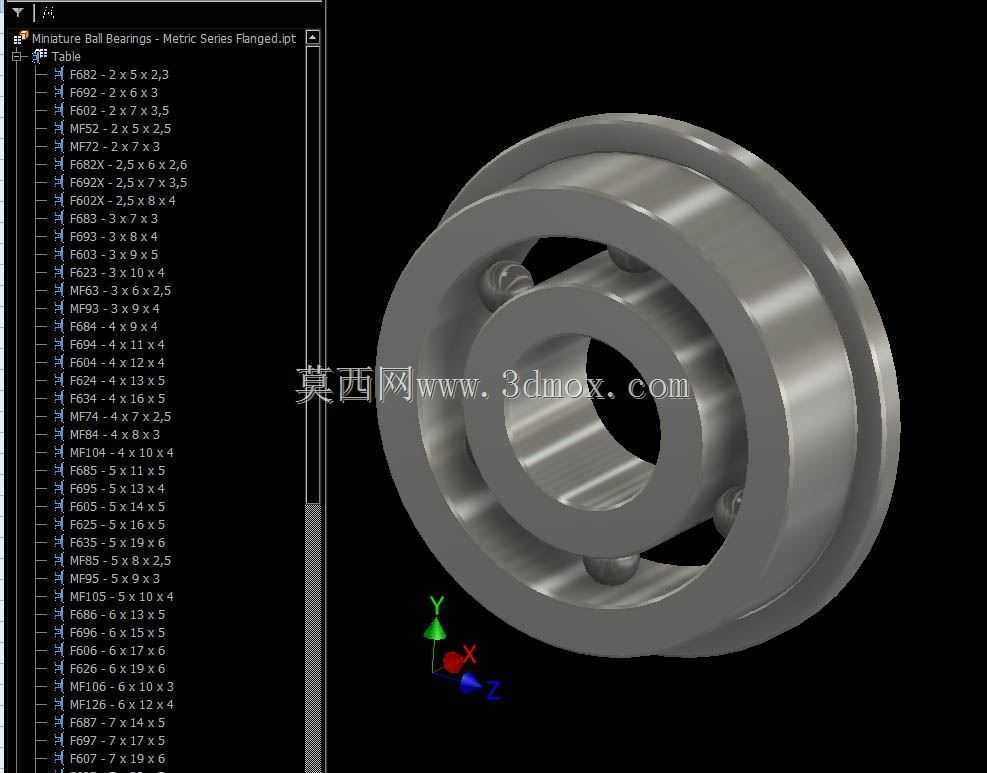

在外形尺寸与安装边界设计上，该系列轴承严格遵循公制尺寸标准体系，覆盖了从内径2mm到内径10mm左右的常用微型轴承尺寸段，不同型号的轴承内径、外径、法兰外径、轴承宽度、法兰厚度均采用标准化公制尺寸公差，安装孔位无需单独定制加工，可直接适配通用公制安装基座的设计尺寸，安装时可采用压装方式将轴承嵌入基座安装孔，法兰端面自然抵靠基座表面完成轴向限位，径向配合采用精密过渡配合公差，既保证轴承安装后不会出现径向窜动，又避免过盈量过大导致轴承内圈变形影响运转顺畅度。轴承的密封结构根据使用场景可适配开放式或防尘盖式设计，开放式结构适用于有定期润滑维护的洁净封闭传动场景，防尘盖结构则可阻挡外界细微粉尘进入轴承滚道，适用于有少量粉尘暴露的一般工业场景，延长轴承的无维护运行周期。

在实际应用中，这类法兰微型球轴承能够有效解决微型传动结构中轴承轴向定位难、装配工序复杂、占用轴向空间大的痛点，通过一体化法兰的结构设计，将轴承的支撑功能与轴向定位功能合二为一，让微型设备的传动结构设计更加紧凑，装配效率得到明显提升，同时标准化的公制尺寸体系让不同厂商生产的同型号轴承具备完全互换性，设备后期维护更换时无需对安装结构进行二次修改，大幅降低设备的全生命周期维护成本。
