卧式500升工业承压储气罐体结构

这款卧式储气罐体是工业气动系统、压缩空气管网中的核心缓冲储能设备，主要应用于工厂气动生产线、集中供气站、空压站配套、工程机械气动回路等场景，核心作用是储存压缩空气，缓冲空压机周期性排气带来的压力波动，稳定整个气路的工作压力，同时可以沉淀分离压缩空气中携带的部分冷凝液态水，减少下游气动元件受到的水汽与压力冲击。在实际生产场景中，这类储气罐可以避免空压机频繁启停加载，延长空压机主机的使用寿命，同时为大流量瞬时用气的工况提供足够的气体储备，比如车间内多台气动扳手、气动夹具同时作业时，不会因为瞬时用气量过大导致气路压力骤降，保障气动设备的输出力稳定，避免出现夹装不牢、气动工具扭矩不足的问题。

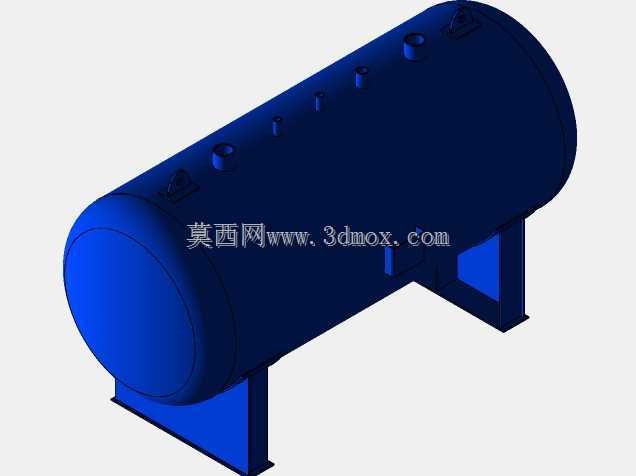

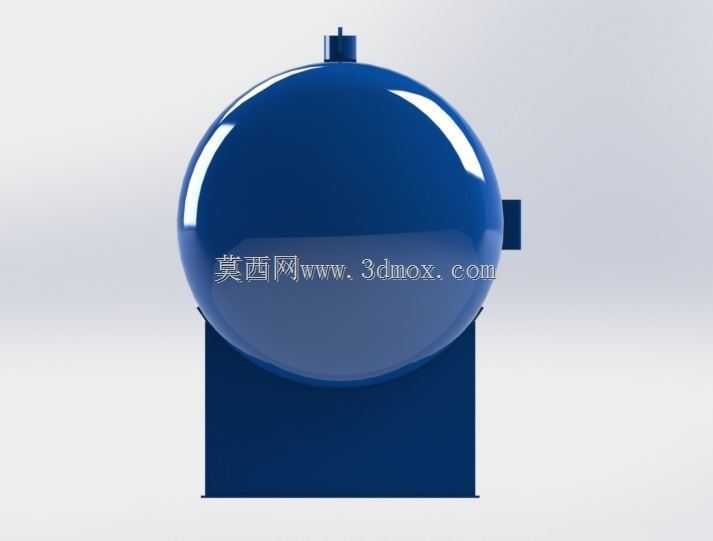

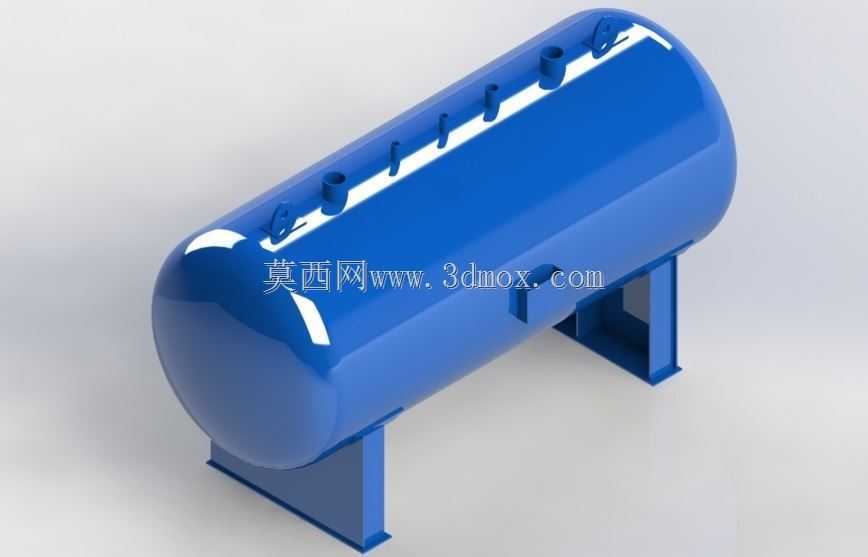

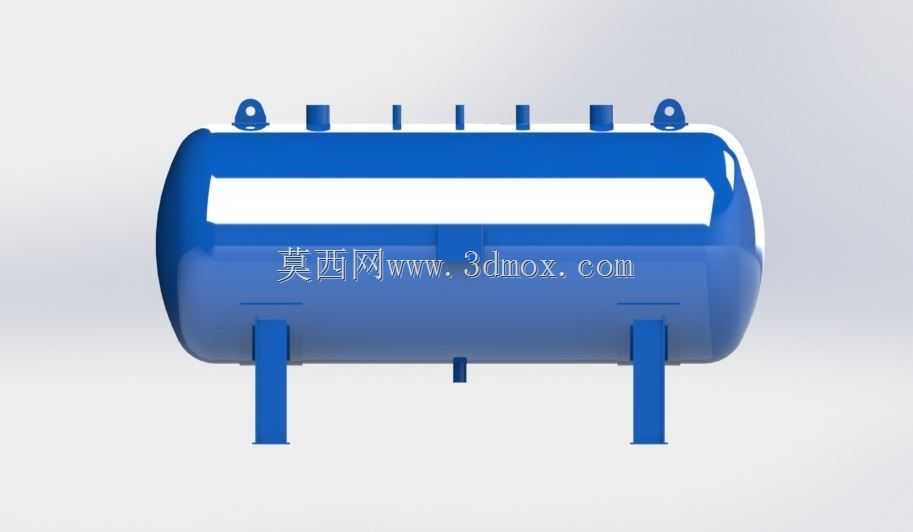

从设计思路来看，这款罐体采用标准卧式椭圆封头结构，相比立式储罐，卧式结构的重心更低，安装后整体稳定性更强，对于厂房高度有限的车间场景适配性更好，不需要预留过高的竖向安装空间。罐体主体采用等直径圆筒结构，两端搭配标准椭圆封头，这种结构在承压工况下的应力分布更均匀，能够在额定工作压力下避免局部应力集中，降低长期承压运行的疲劳风险。罐体顶部沿轴向均匀布置了多个接口，可分别用于接入进气管道、出气管道、安全阀接口、压力表接口、排污阀拓展接口，不同接口的位置排布充分考虑了现场管路的布线便利性，运维人员可以根据实际车间的管路走向选择对应接口接入，不需要额外加装过多转接弯头，减少管路的压力损失。罐体底部设计了两个对称的鞍式支撑脚，支撑脚与罐体采用贴合式焊接结构，增大支撑接触面积的同时，将罐体的载荷均匀传递到安装基础上，支撑脚底部预留了安装固定孔位，可以通过膨胀螺栓或者预埋螺栓将罐体牢牢固定在混凝土地基上，避免带压运行过程中出现罐体移位、振动的问题。

从安装边界来看，这款罐体的容积为500升，筒体直径与长度的比例经过优化，既保证了足够的储气容积，又不会占用过多的横向安装空间，安装时需要在罐体周边预留足够的运维操作空间，尤其是顶部阀门、仪表的操作位置，以及底部排污口的操作空间，方便日常运维时定期排放罐体积水、校验安全阀与压力表。罐体选用的承压钢材具备良好的韧性与焊接性能，能够适应常规工业车间的环境温度工况，在额定工作压力下可以长期稳定运行，支撑结构的高度设计也充分考虑了底部排污管路的安装空间，不需要额外抬高罐体就可以顺利接入排污管道，减少现场安装的改造工作量。
