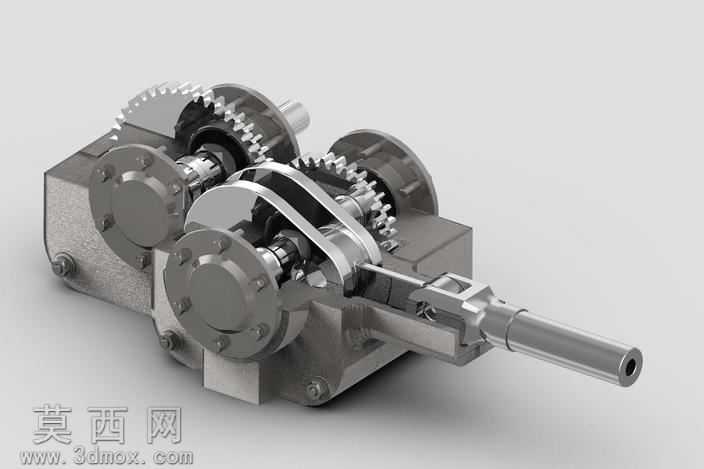

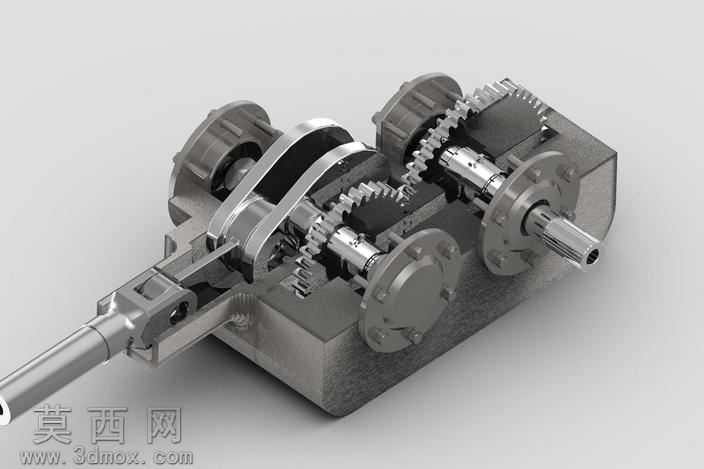

大学课程设计用多级传动齿轮箱三维结构

本齿轮箱三维模型采用专业三维建模软件完成全参数化构建，整体建模过程严格遵循机械设计规范，先完成各核心零部件的独立建模，再按照实际装配约束关系完成总装配合，可完整呈现多级定轴齿轮传动的完整结构逻辑。模型渲染阶段采用金属材质质感调校，对箱体的铸铁哑光质感、传动轴的合金亮面质感、齿轮齿面的机加工金属质感、端盖的磨砂金属质感分别进行材质参数调整，搭配柔和的工业产品布光方案，清晰展现各部件的外观特征与装配层次，无穿模、错位等建模问题，各配合面的贴合关系、传动部件的啮合间隙都按照实际加工装配要求进行了参数校准。结构层面，该齿轮箱采用多级圆柱齿轮平行轴传动布局，输入轴、中间传动轴、输出轴沿箱体内部有序排布，各级齿轮的齿数、模数匹配合理，可实现设定范围内的转速变换与扭矩传递，箱体采用剖分式结构设计，搭配轴承端盖、密封件、连接螺栓等标准件，完整还原真实齿轮箱的装配逻辑，各轴系的支撑定位、齿轮的轴向固定都符合机械设计的常规要求，可清晰观察到内部齿轮的啮合状态、轴与轴承的配合关系、箱体与端盖的连接结构。设计思路上，该作品作为大学机械类专业课程设计成果，围绕齿轮传动的核心原理展开，从传动比分配、齿轮参数计算、轴系强度校核到箱体结构设计，都遵循机械设计课程的教学要求，在满足传动功能的前提下兼顾结构的合理性与工艺性，模型可直观展示多级齿轮传动的动力传递路径，帮助理解齿轮箱的工作原理与结构组成，各零部件的建模保留了可编辑的参数特征，可根据设计需求调整齿轮参数、轴系尺寸、箱体规格，适配不同的传动比与负载要求，整体结构完整，细节表现到位，可作为机械原理教学、齿轮箱结构认知、课程设计参考的直观三维素材。
