渐开线薄型传动齿轮三维设计作品

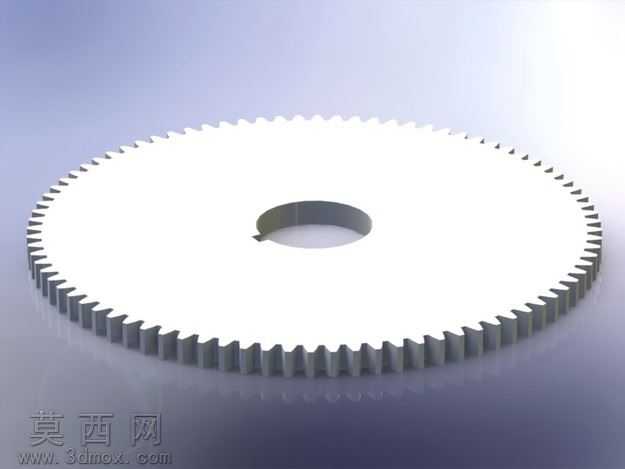

本作品为渐开线齿形的薄型传动齿轮，是齿轮箱传动系统中的核心传动零件，建模过程严格遵循渐开线齿轮的齿廓生成原理，保证齿形的传动精度与啮合特性。建模阶段首先确定齿轮的基准参数，以中心孔轴线为装配基准，先构建齿轮的基体圆盘结构，中心处设计带定位缺口的安装孔，用于与传动轴实现周向定位，避免传动过程中出现相对滑移，保证动力传递的稳定性。齿廓部分采用渐开线生成逻辑绘制齿形草图，通过圆周阵列命令完成全周轮齿的排布，阵列过程严格控制齿距误差，保证每个轮齿的齿形、齿厚、齿距完全一致，确保啮合时的传动平稳性，降低传动过程中的冲击与噪音。轮齿与基体圆盘的衔接处做了微小的过渡圆角处理，既可以减少应力集中，提升齿轮的承载能力，也能避免加工过程中出现锐边磕碰的问题。模型完成基础建模后，对各结构特征进行参数化关联，支持通过修改齿数参数快速生成不同规格的同类型齿轮，适配24齿、48齿、52齿、86齿等多种齿数的传动需求，可直接用于齿轮箱的装配验证与传动仿真。渲染阶段采用金属材质模拟真实钢制齿轮的质感，调整材质的反光度与粗糙度参数，还原机加工金属表面的哑光金属效果，搭配渐变背景突出齿轮的结构轮廓，清晰展示轮齿的排布规律与整体结构形态。模型的结构设计完全符合机械传动的设计规范，各尺寸比例协调，既可以用于机械设计的教学演示，帮助学习者理解渐开线齿轮的结构特点与啮合原理，也可以导入装配环境中完成齿轮箱的整体装配，验证传动系统的干涉情况与传动比匹配度，为后续的工程出图、实物加工提供可靠的三维模型基础。
