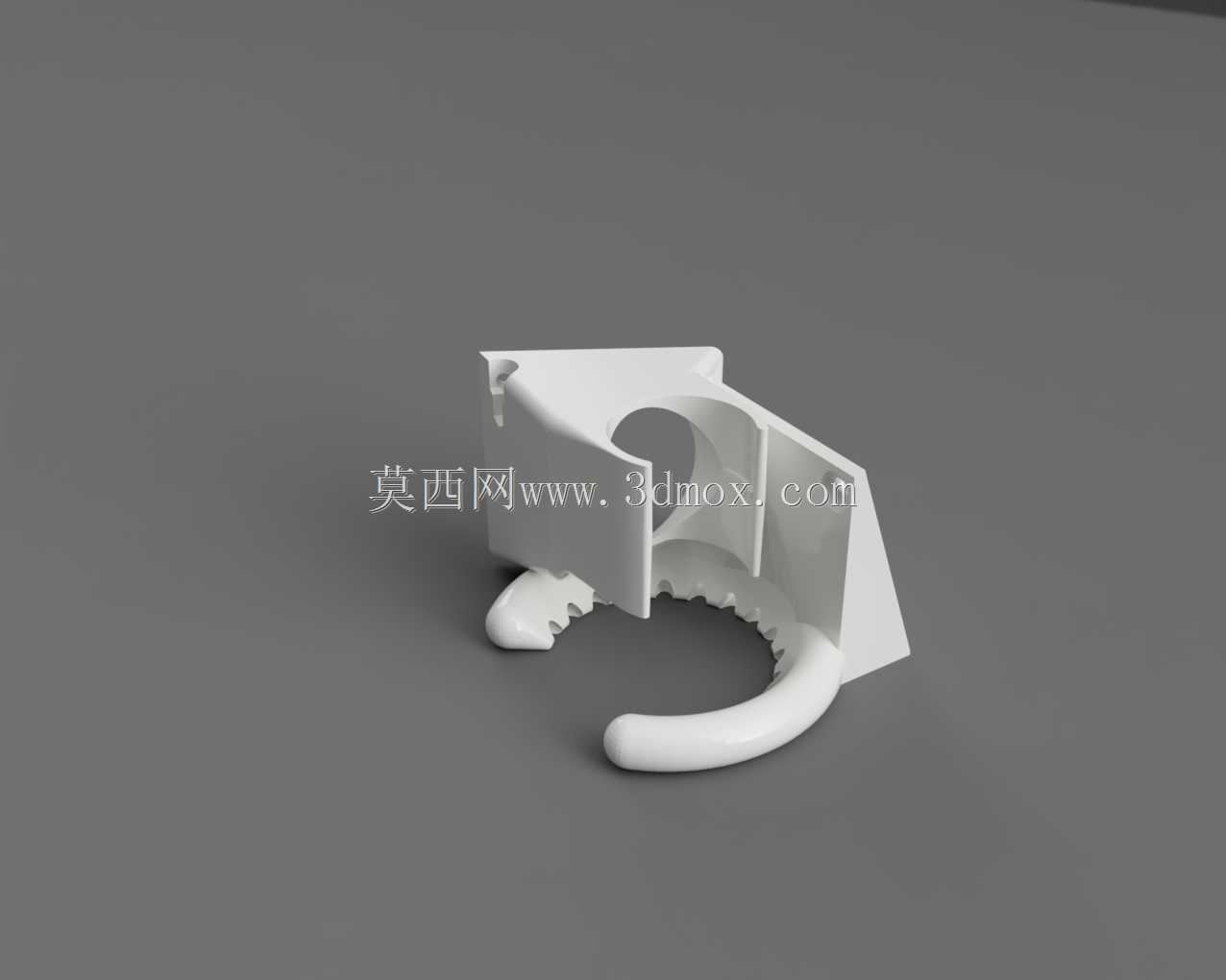

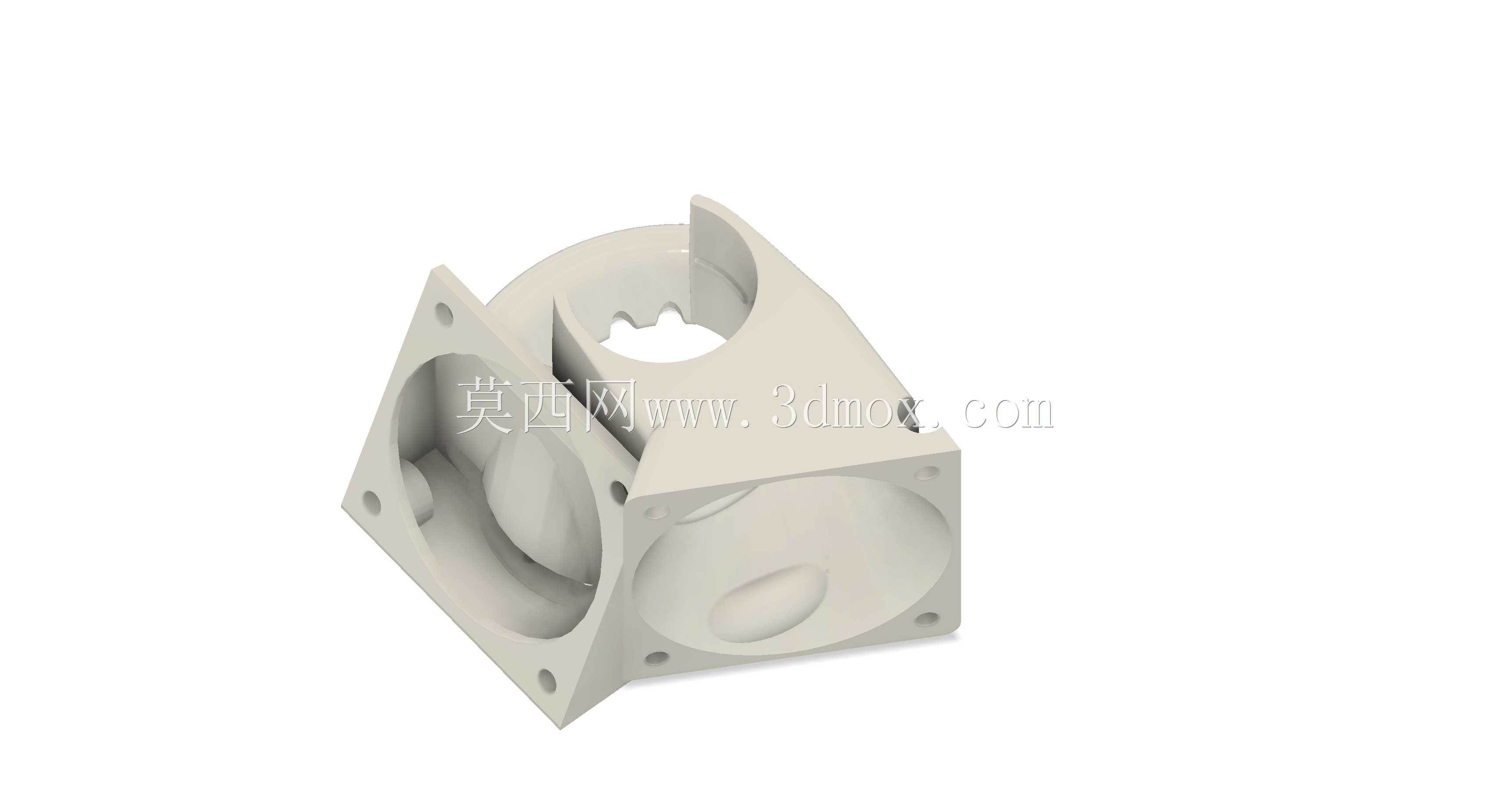

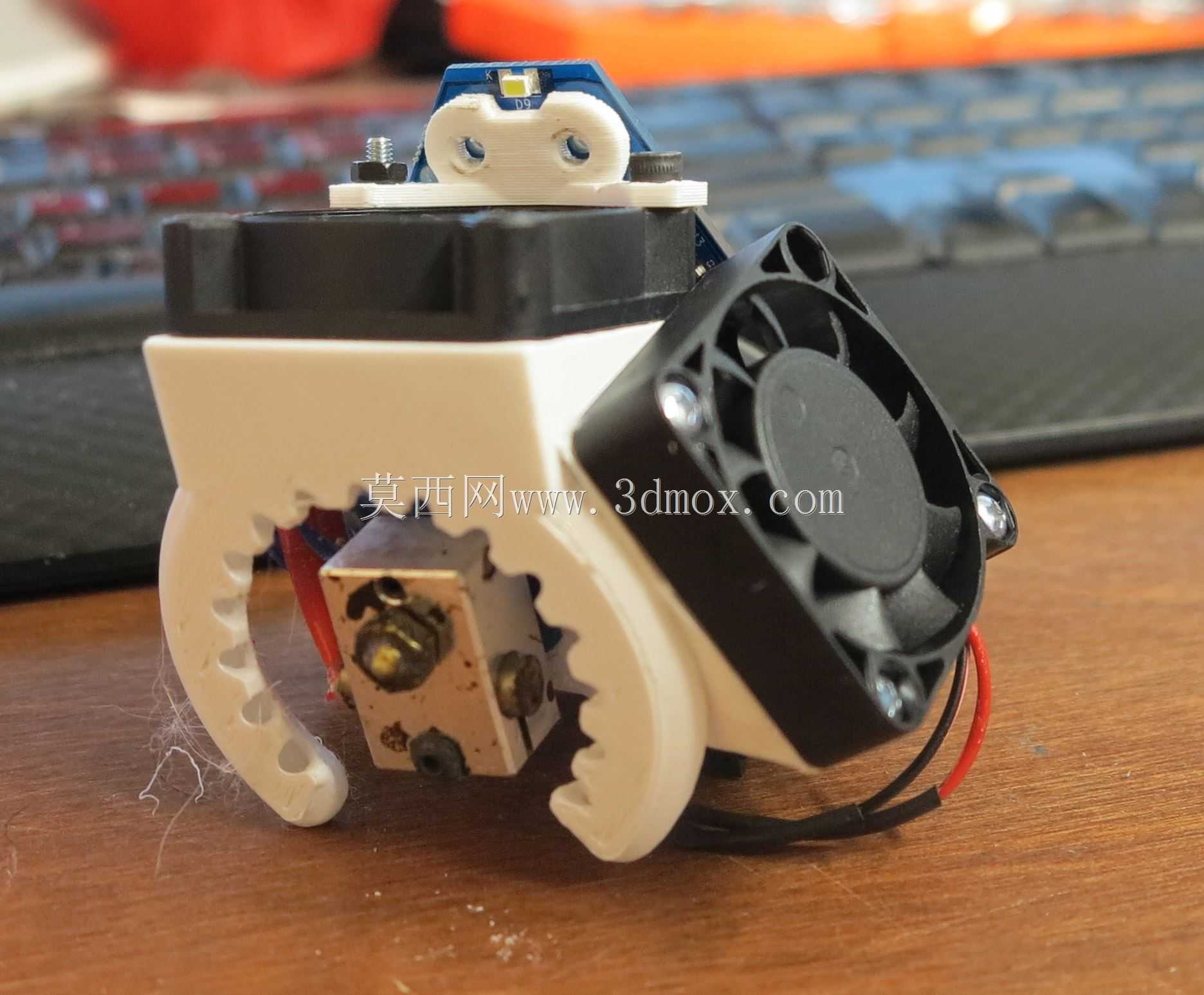

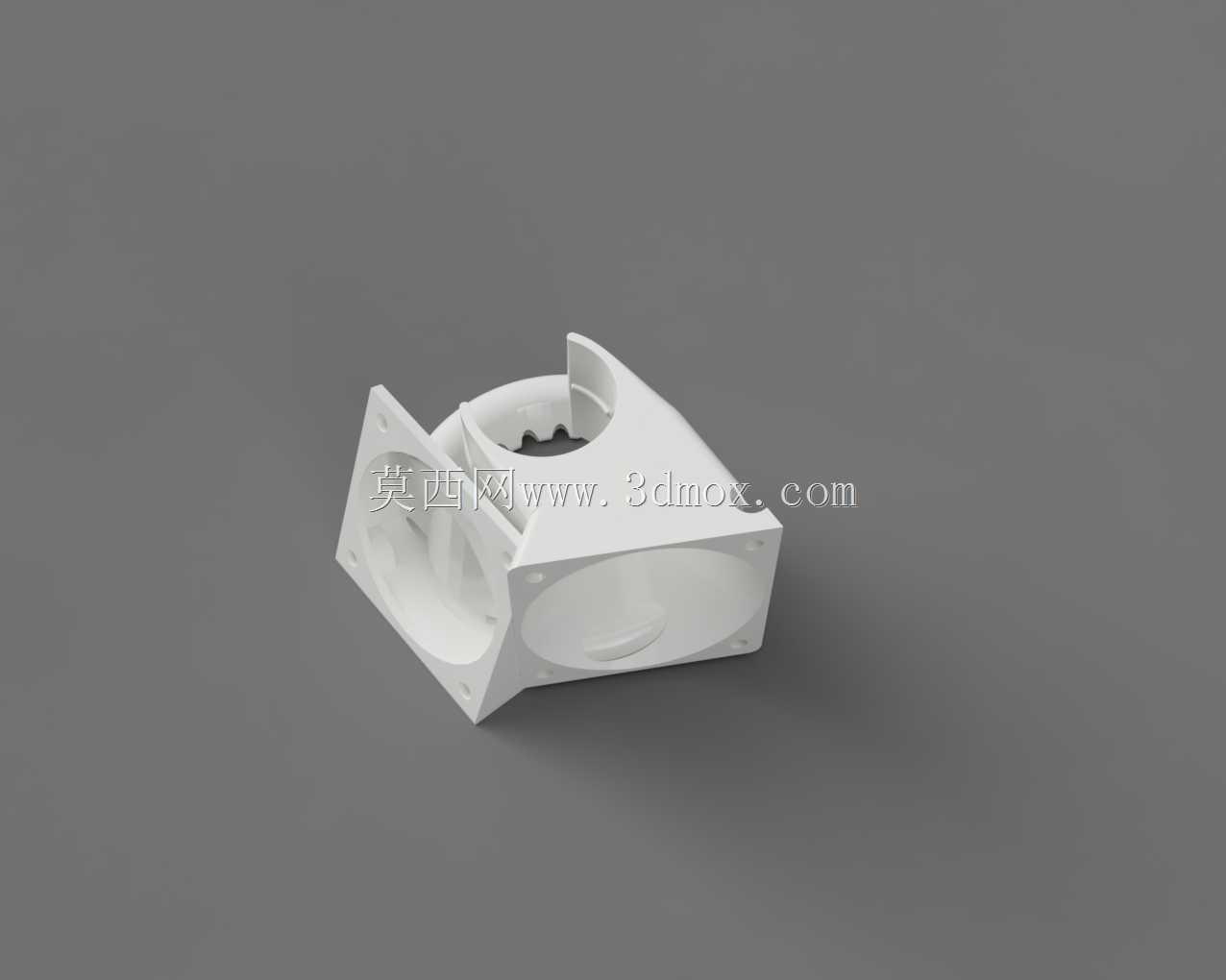

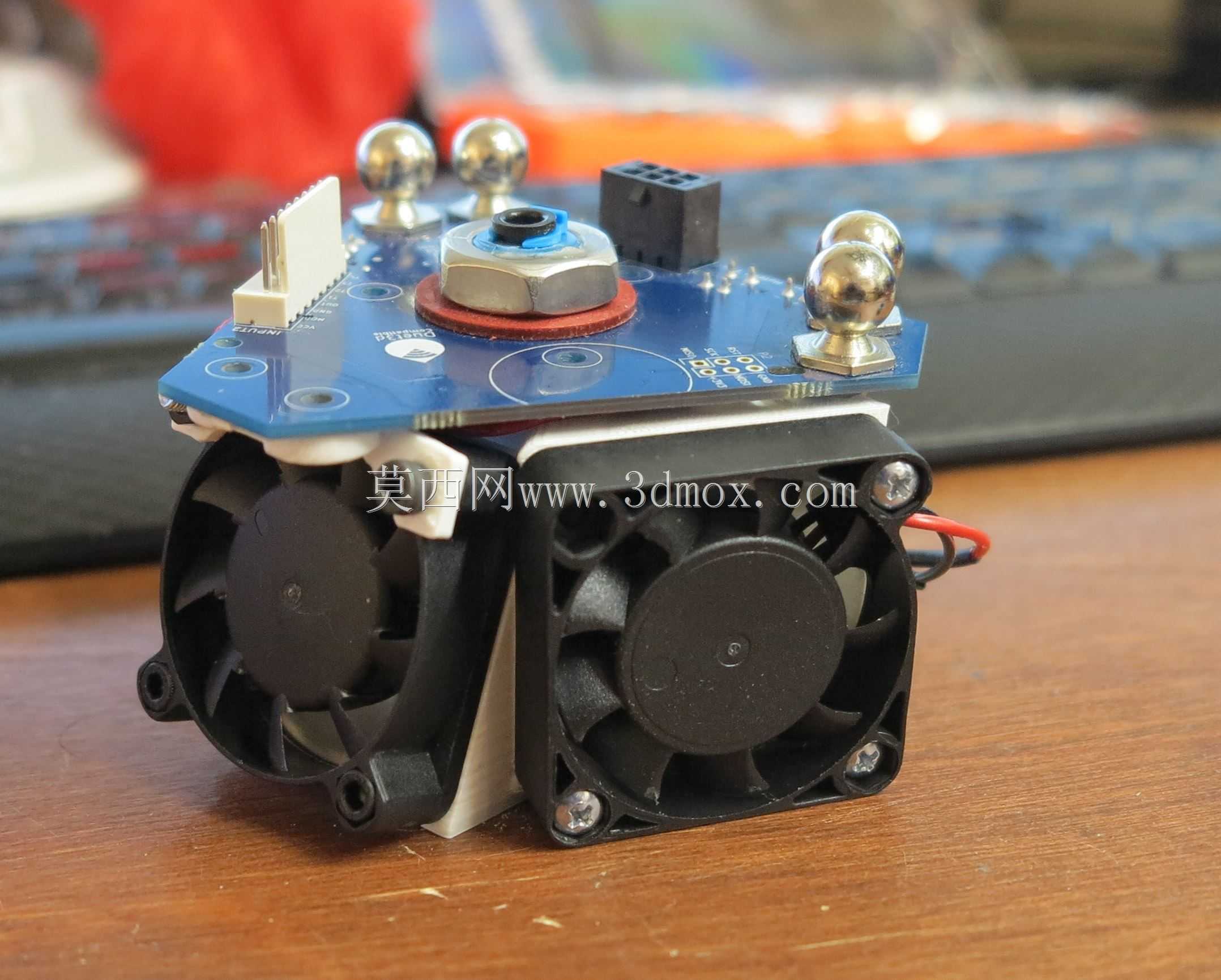

双40mm风扇适配Delta Smartu效应器结构

该适配结构主要面向桌面级FDM熔融沉积3D打印设备的热端散热改造场景，针对搭载E3D系列热端、三角洲结构机型的Smartu效应器做专属适配，核心用途是解决原有30mm规格散热风扇风压不足、高速打印时热端热量堆积导致的堵头、耗材碳化、打印精度下降等问题，通过升级双40mm风扇的散热配置，在不大幅增加效应器整体负载与运动惯量的前提下，大幅提升热端冷端的散热效率，保障长周期连续打印过程中热端温度场的稳定性。

在功能特性设计上，该结构采用紧凑的一体化安装布局，整体轮廓贴合效应器的圆形安装基面，两侧对称预留40mm风扇的安装定位孔位，孔位公差控制在0.2mm以内，可直接适配常规规格的40mm直流散热风扇，无需额外打孔或改装。风道设计采用收敛式导向结构，可将风扇吹出的冷却气流精准导向热端散热鳍片的全区域，避免气流散逸导致的散热效率损耗，同时在靠近加热块的位置做了隔热避让结构，防止冷却气流直吹加热块造成的温度波动，兼顾冷端散热效率与热端加热稳定性。

设计思路上充分考虑三角洲机型的运动特性，由于三角洲打印机的效应器需要做高速往复运动，过大的外凸结构会增加运动风阻与惯性，因此该适配结构整体做了圆弧收边处理，所有外轮廓均做R角过渡，没有尖锐外凸结构，整体安装后外轮廓直径控制在效应器原有直径的1.1倍以内，不会在运动过程中与打印件、机架结构发生干涉。安装边界方面，结构底部预留了与标准E3D热端、热端固定块完全匹配的安装卡槽，可直接卡入原有效应器的安装位，不需要修改原有效应器的固定结构，替换原有30mm风扇支架即可完成安装，整体安装后效应器的Z向高度增量控制在5mm以内，不会影响原有设备的打印行程与自动调平传感器的检测距离。同时结构上预留了风扇走线的内嵌线槽，可将风扇供电线材沿线槽整理固定，避免线材外露在高速运动中发生缠绕或剐蹭打印件的问题，适配双风扇并联接线的布局，可直接接入原有设备的风扇供电接口，无需额外修改设备电路。在实际使用场景中，该适配结构可支持PLA、PETG、ABS等多种耗材的高速打印需求，尤其是在长时间大流量打印、高环境温度工况下，可将热端冷端温度稳定控制在室温以上10℃范围内，有效避免热端热量上传导致的送丝轮处耗材软化、送丝打滑等问题，提升打印过程的稳定性与成品打印质量，同时双风扇的冗余配置也可降低单风扇故障导致的热端过热损坏风险，延长热端部件的使用寿命。
