迷你舵机性能调试检测装置结构设计

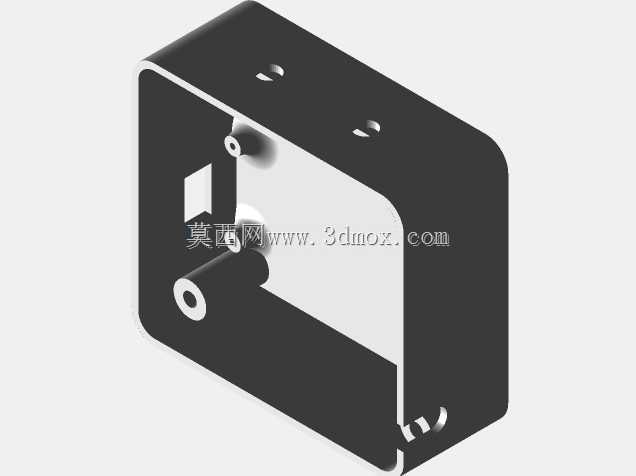

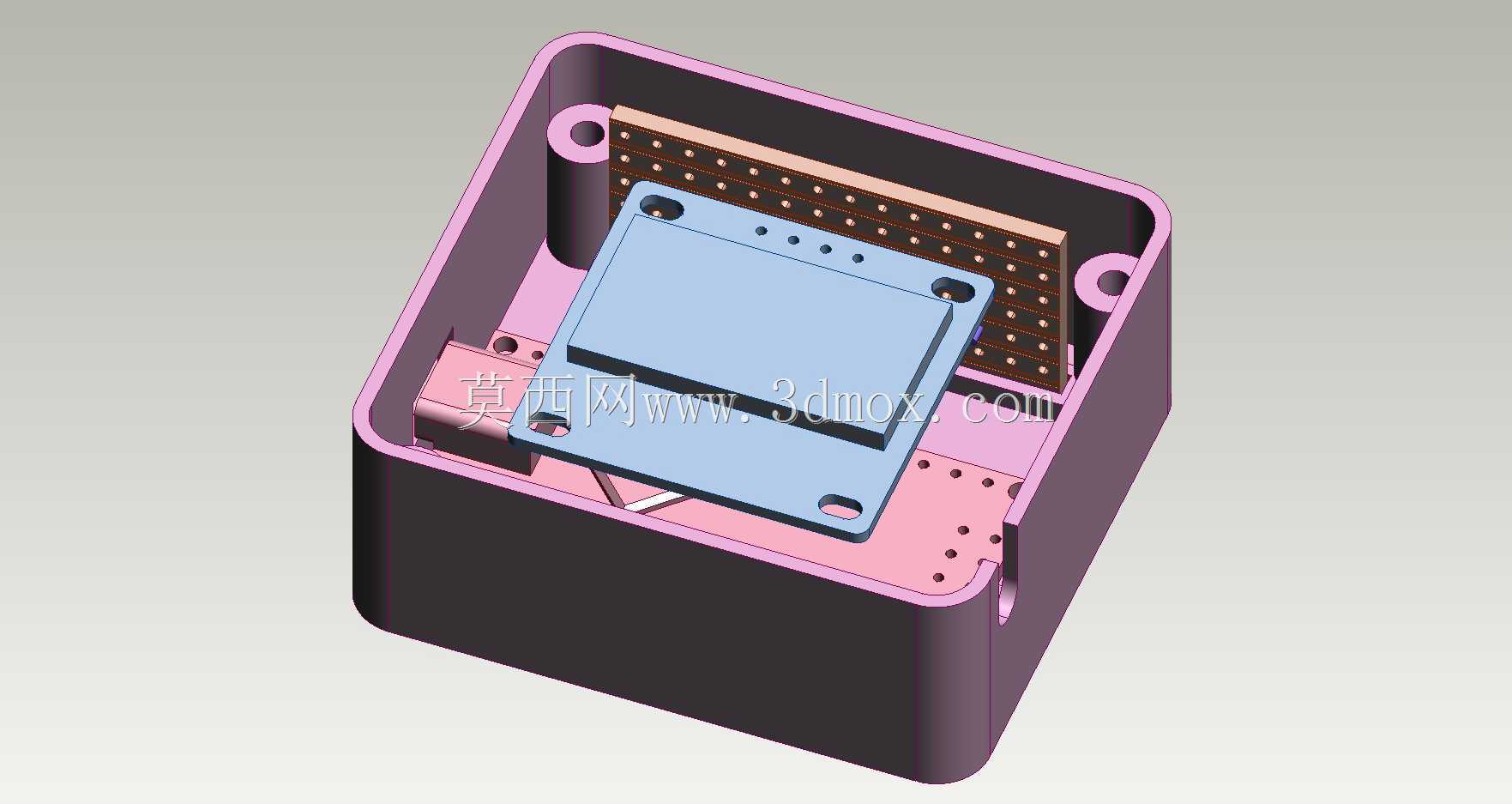

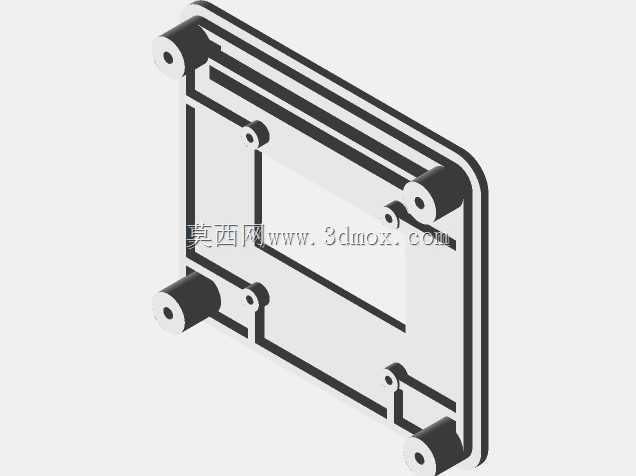

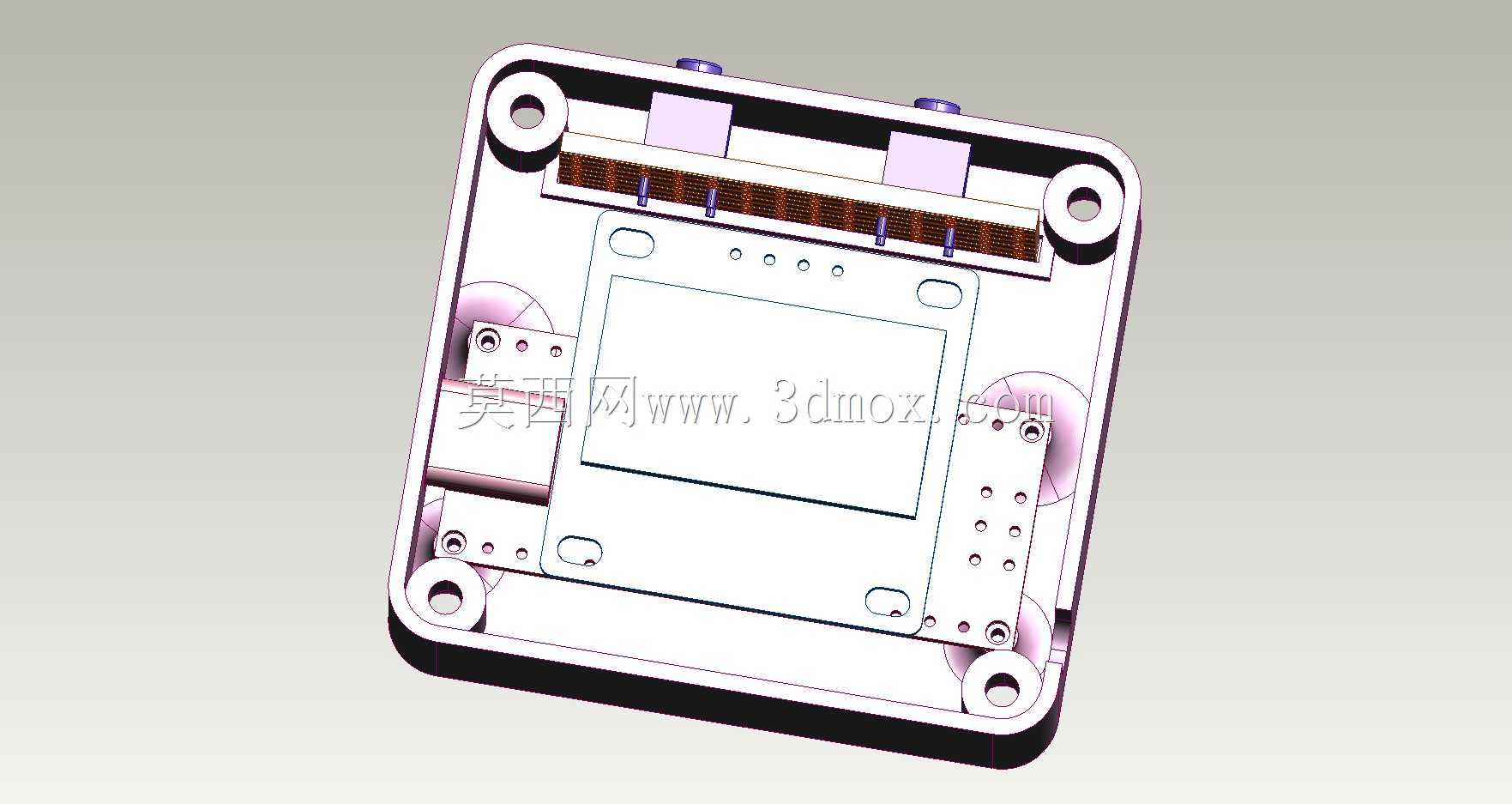

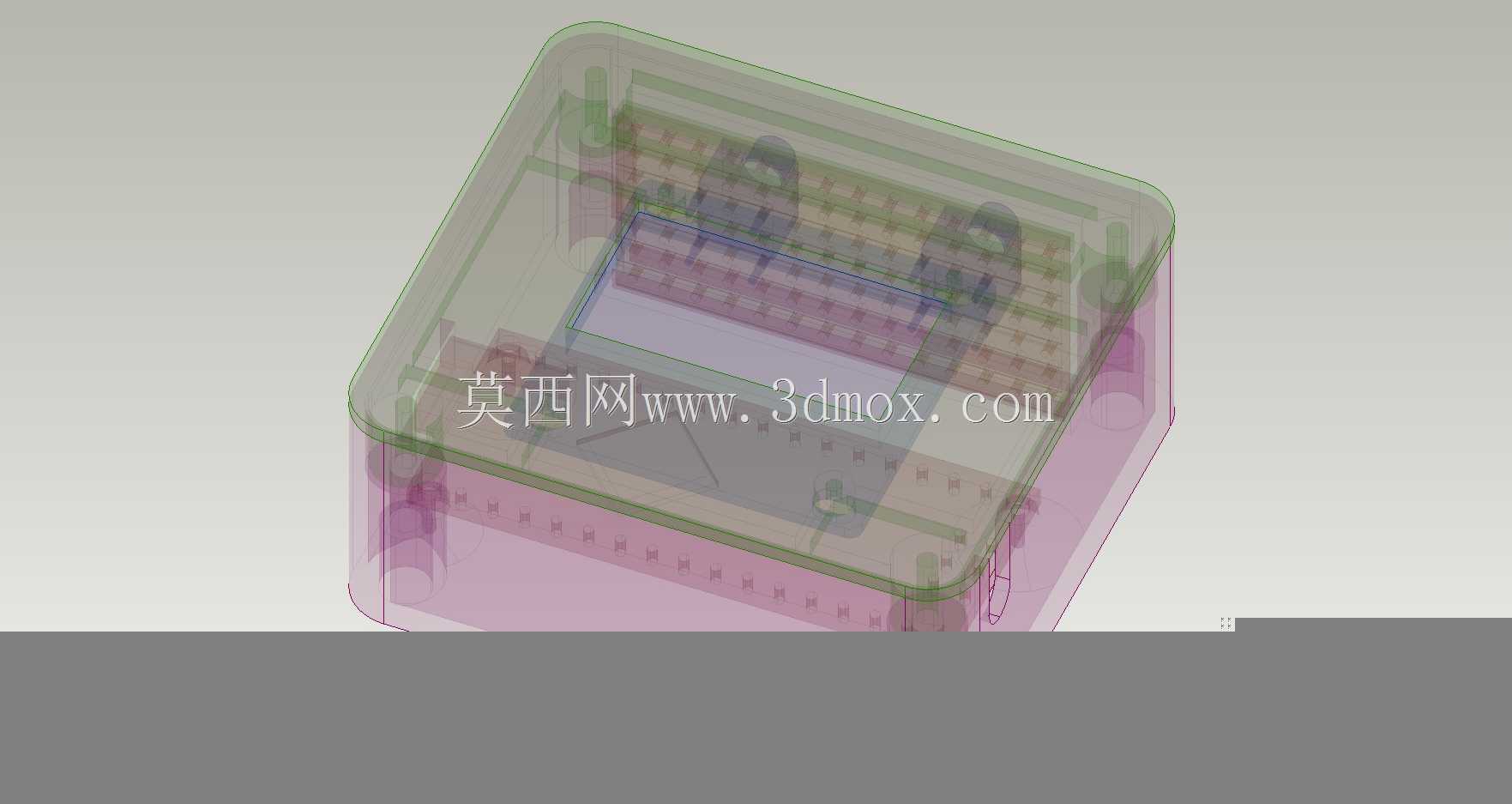

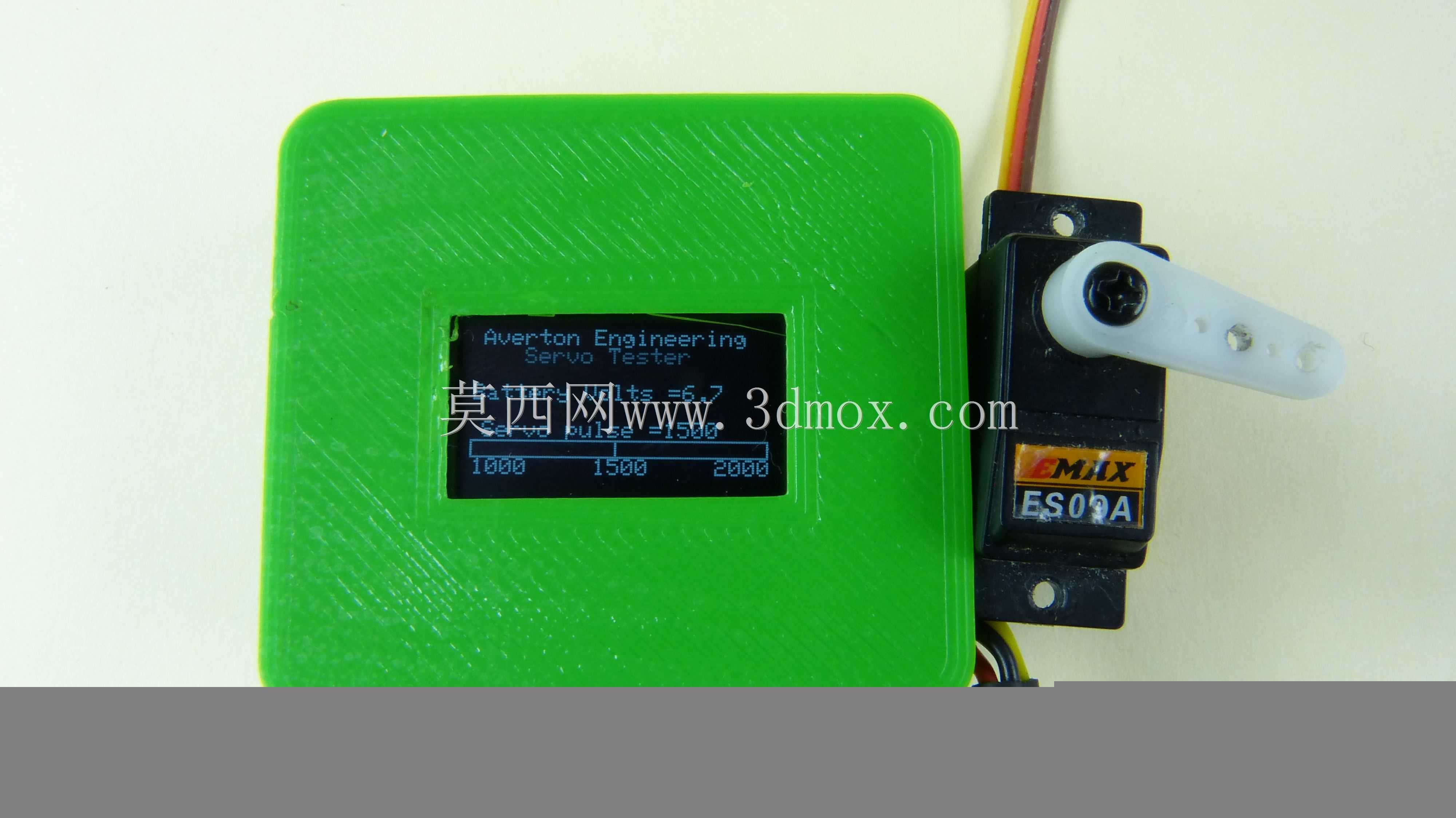

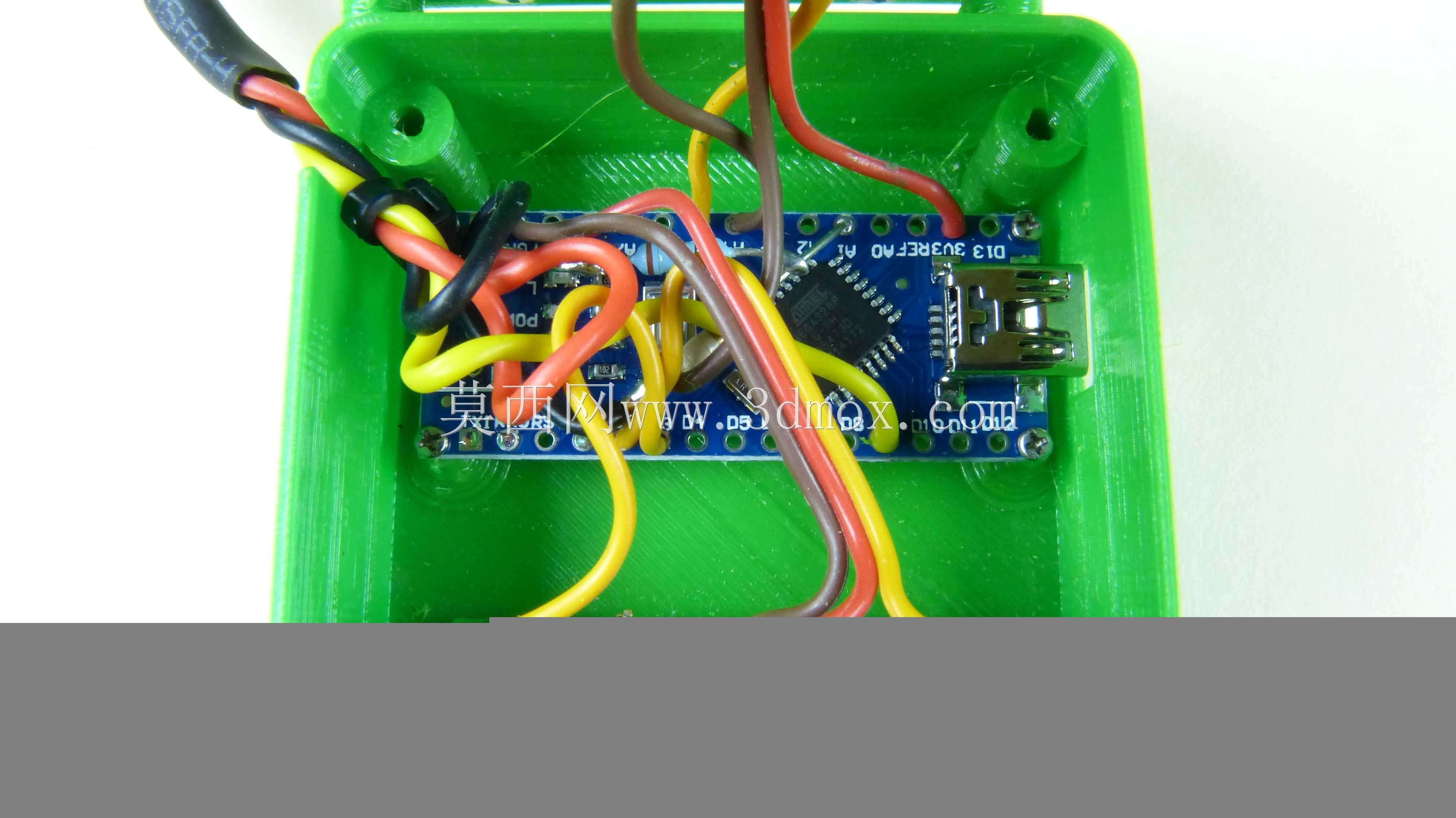

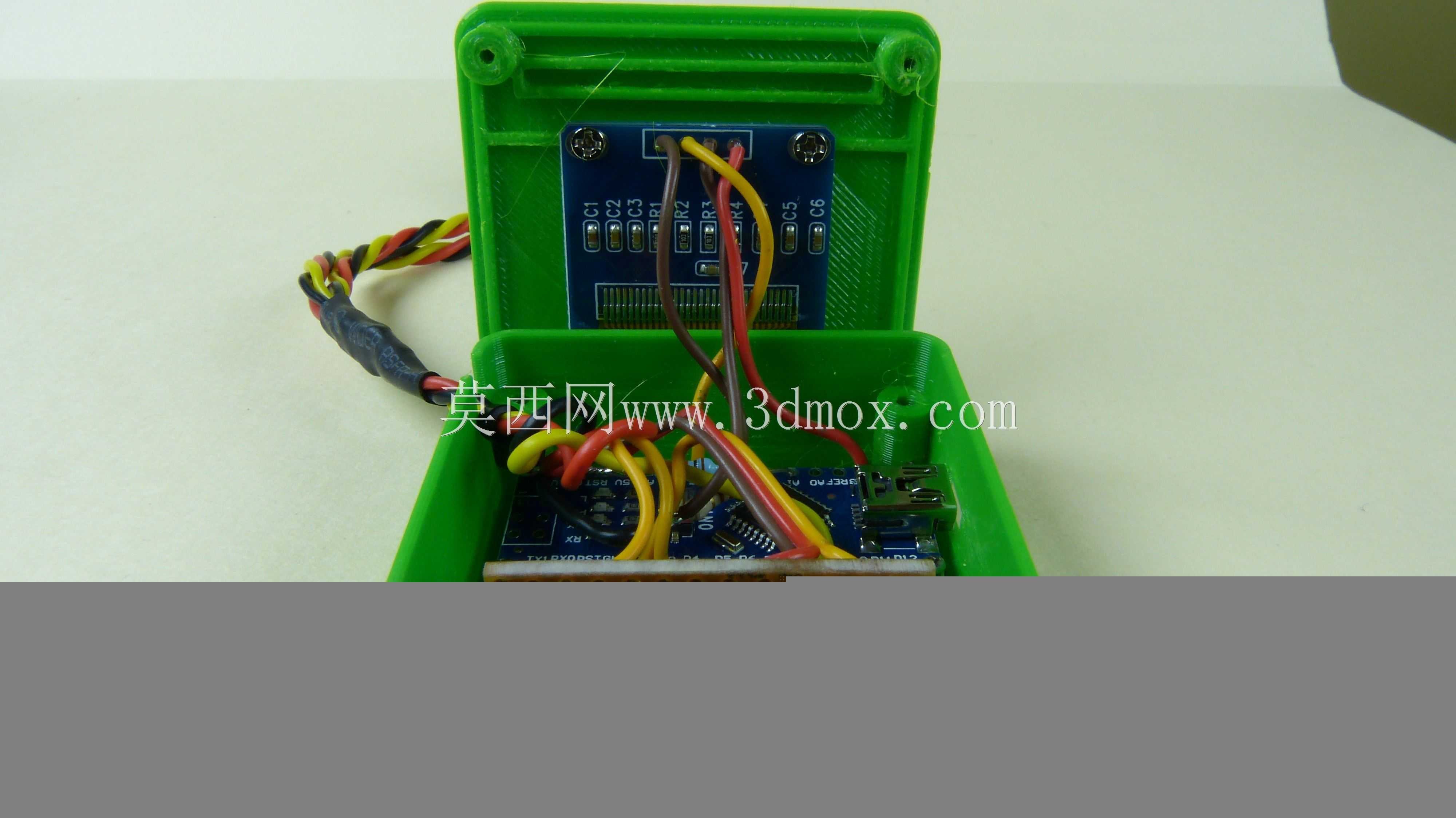

这款迷你伺服测试装置，主要面向小型舵机、微型伺服机构的研发调试、批量质检、维修校准场景，在航模制作、小型机器人调试、精密传动机构校验、创客项目开发等领域有着极高的实用价值，能够替代繁琐的上位机连线调试流程，让技术人员在工作台旁就能快速完成伺服机构的全行程性能校验。装置整体采用紧凑的盒式结构设计，外壳选用PETG材质通过增材制造工艺加工成型，外壳内壁预留了电路板安装柱与走线槽位，能够将核心控制电路板完全容纳在内，整体外形尺寸适配单手握持操作，边角做了圆弧过渡处理，既避免操作时的尖锐边角磕碰，也能在工作台放置时具备足够的防倾倒稳定性，安装边界上预留了标准微型USB接口的开孔，无需额外转接即可直接连接通用USB供电线获取工作电源，同时外壳侧面预留了两个操作按键的按压位，无需开盖即可完成全部功能操作。在功能设计上，装置摒弃了依赖通用控制板的软件脉冲生成方案，转而采用硬件定时器直接产生伺服驱动所需的标准脉冲信号，从根源上避免了软件调度延迟带来的脉冲抖动问题，能够输出稳定无抖动脉冲驱动伺服机构运行，保障测试过程中伺服动作的平顺性，不会因为信号干扰导致测试结果出现偏差。装置设置了两种核心工作模式，在连续测试模式下，装置会自动输出从1ms到2ms区间线性变化的脉冲信号，驱动伺服机构完成全行程的往复动作，操作人员可以直观观察伺服在全行程范围内的运行平顺度、异响情况、行程到位精度，快速判断伺服是否存在卡滞、死区、超调等故障问题；切换到手动控制模式后，可通过两个按键分别调整脉冲宽度，实现伺服输出轴位置的精细微调，能够精准校准伺服的中位位置、左右极限行程点，满足舵机中立点校准、行程限位设置等精细化调试需求。内部走线布局上，装置预留了足够的接线空间，不同功能的导线通过颜色区分后沿外壳内壁的走线槽排布，避免导线杂乱堆积干扰电路板上的控制芯片工作，同时接线端预留了通用伺服接口的接线位，可直接插接标准三线制伺服接头，无需额外焊接转接线，大幅提升现场调试的操作效率。整体设计充分考虑了一线调试人员的操作习惯，所有功能操作无需复杂的菜单设置，通电后即可通过按键快速切换工作模式，既适合电子实验室的研发人员做伺服性能验证，也适合航模爱好者、小型机器人开发者在项目制作过程中快速完成伺服部件的前期检测与校准，有效降低伺服机构装调后的故障排查难度。
