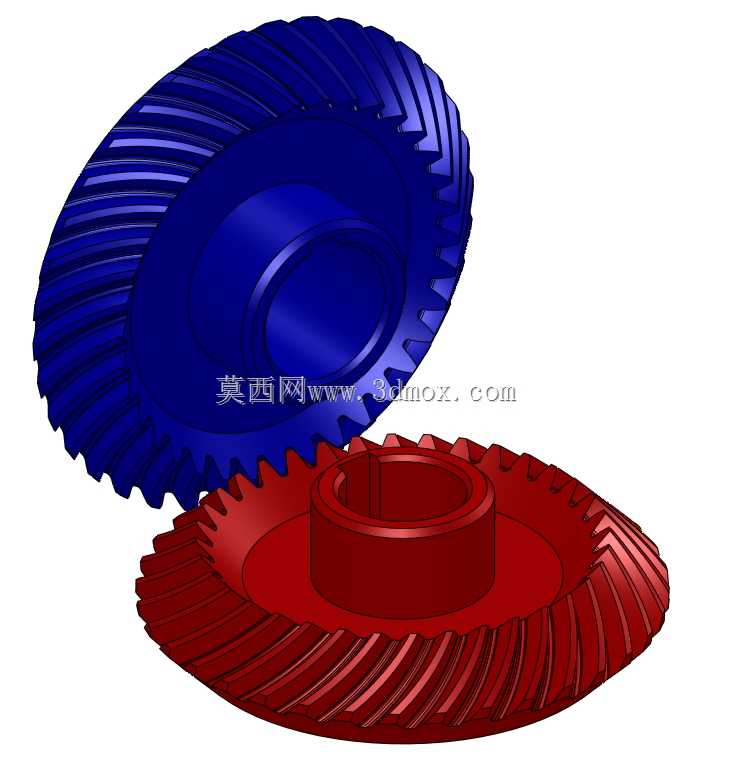

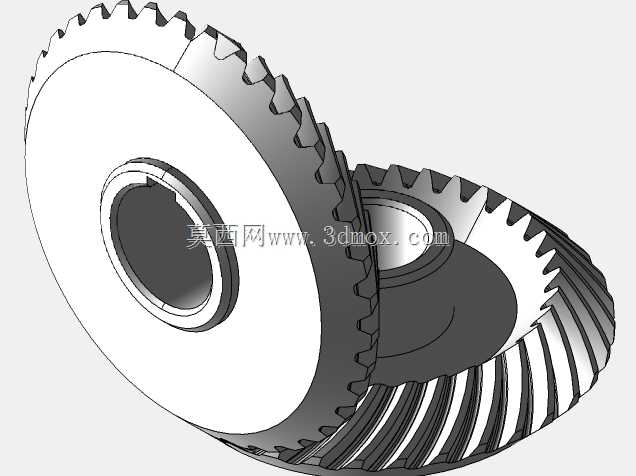

传统人字形弧齿螺旋锥齿轮传动组

这套螺旋锥齿轮组是机械传动领域中用于相交轴间动力传递的核心部件，最典型的应用场景是需要将动力旋转方向偏转90度的传动链路中，广泛覆盖通用工业传动、机床主轴进给、重载工程机械行走驱动、农业机械动力分配、商用车差速传动等多个领域，是重载、高转速传动场景下不可或缺的基础传动元件。从实际用途来看，该齿轮组承担着相交轴间的扭矩传递与转速匹配功能，相比直齿锥齿轮，螺旋齿形的设计让轮齿啮合过程是渐进式的：轮齿从齿端开始逐步接触，再平稳过渡到全齿面啮合，最后逐步脱离啮合，不会出现直齿锥齿轮啮合时的整齿突然撞击、脱离的问题，因此传动过程噪音更低、承载能力更强、运转平稳性更优，能够适配更高转速、更大冲击载荷的传动工况。在功能特性上，该齿轮组采用的是传统等距螺旋弧齿齿形，齿面经过啮合修形处理，能够有效补偿安装过程中的微小形位误差，降低装配精度要求带来的传动卡顿、偏载磨损问题；轮齿采用大齿根圆角设计，大幅提升齿根弯曲疲劳强度，能够承受瞬时冲击载荷，避免重载启动、负载突变时出现断齿失效；中心轮毂位置设计有标准通孔与键槽结构，可直接与传动轴通过平键实现周向固定，端面预留有轴向定位台阶，安装时可通过轴肩与锁紧螺母实现齿轮的轴向限位，无需额外设计复杂的定位结构。在设计思路上，这套齿轮组完全遵循经典弧齿锥齿轮的啮合原理，以两轴垂直相交的安装距为核心基准，对两个配对齿轮的齿形参数进行匹配设计：保证两个齿轮的螺旋角大小相等、旋向相反，节锥面完全重合，啮合时齿面接触区位于齿高中部位置，既避免齿顶接触带来的边缘磨损，也防止齿根接触导致的应力集中；齿厚参数按照等滑动率原则进行分配，让两个配对齿轮的齿面磨损速率保持一致，大幅提升整套齿轮组的整体使用寿命。从安装边界来看，该齿轮组的两个配对齿轮分别固定在呈90度布置的两根传动轴上，安装时需要严格保证两轴的轴线交点与齿轮副的节锥顶点重合，轴向窜动量需要控制在合理范围内，避免啮合间隙过大导致传动回差，或是间隙过小导致运转卡滞、齿面异常磨损；齿轮副的径向安装尺寸紧凑，可适配封闭齿轮箱的内部安装空间，外部可配套密封端盖与润滑系统，采用飞溅润滑即可满足长期运转的润滑需求，无需额外配置复杂的强制润滑回路，能够有效降低整套传动机构的设计与制造成本。
