工业车间物料存放架及配套供料装置结构

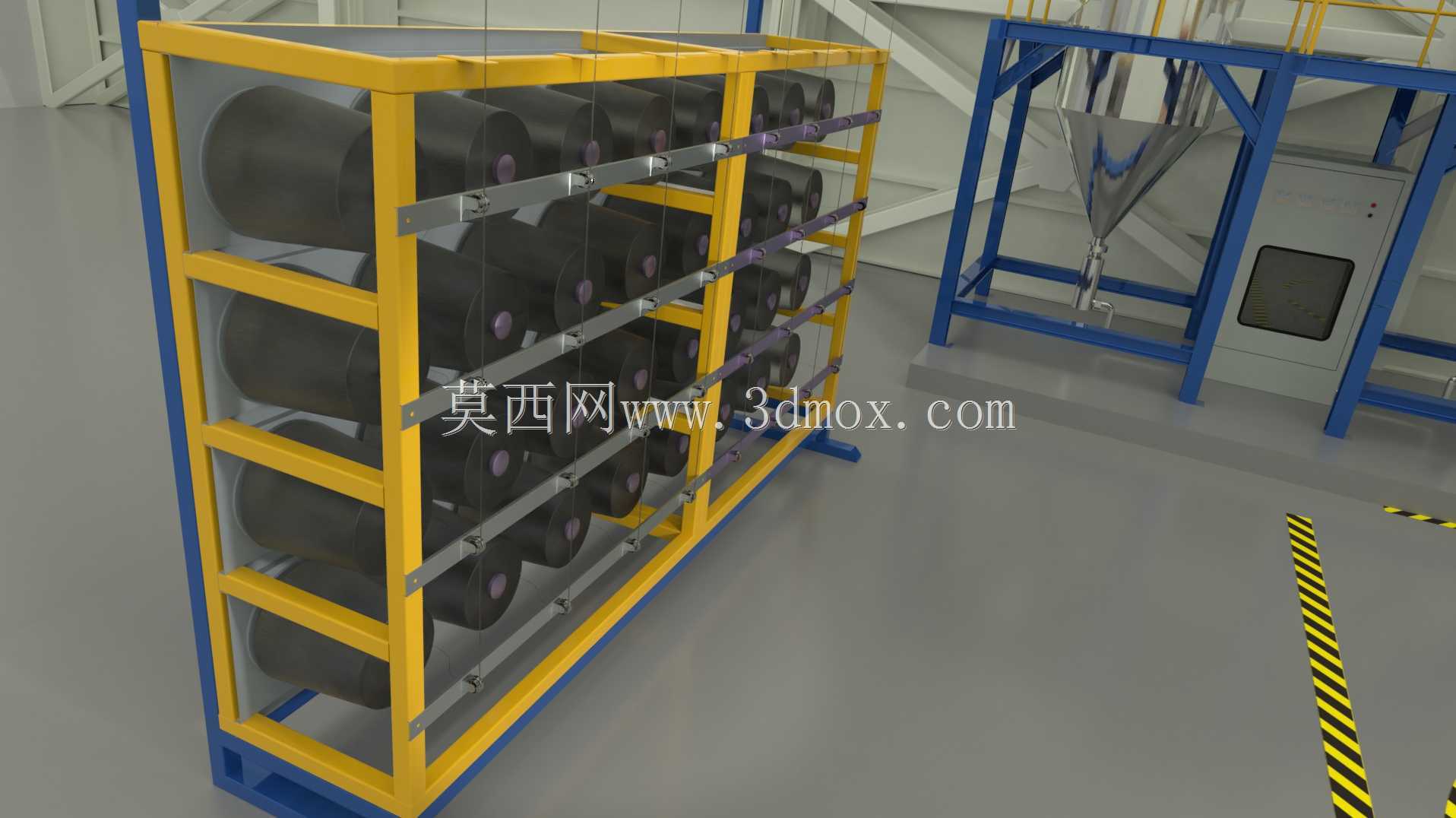

这套结构主要面向离散制造车间的线边物料暂存与定点供料场景，适配卷材类生产物料的规整存放与有序输送需求，常见于薄膜加工、包装印刷、复合材料铺放类生产工位，解决传统零散堆放卷材带来的取料效率低、物料易磕碰损伤、工位周边动线杂乱的问题。从功能设计来看，主体黄色框架结构为多层卷材存放架，采用分层格挡设计，每层设置横向金属压条对卷材进行径向限位，避免卷材滚动脱落，单架可同时容纳二十余卷同规格卷材，架体底部设置蓝色承重底座，既可以通过地脚螺栓与地面固定防止架体侧翻，也预留了叉车插孔位置，方便整架物料的跨工位转运。架体旁的蓝色框架结构为配套的重力式供料料斗，料斗下部设置锥形导料结构，可承接从卷材架转运来的散状辅料或者裁切余料，通过重力作用将物料导流至下方接料工位，料斗侧面设置观察窗，方便作业人员实时查看内部物料存量，及时补料避免工位断料停线。在设计思路上，存放架采用方管焊接的框架式结构，在保证整体承重能力的前提下尽可能降低自重，层间高度根据常用卷材的外径尺寸做了适配预留，既不会因为层间距过小导致放料取料卡滞，也不会因为层间距过大浪费垂直方向的存储空间，架体表面采用黄蓝配色的工业防护漆，黄色为车间内常用的警示色，提醒过往作业人员注意避让架体突出部分，蓝色底座部分做了加厚耐磨处理，适配车间地面叉车、物料车频繁剐蹭的使用环境。从安装边界来看，整套存放架的横向宽度适配标准工业托盘的尺寸，可直接放置在标准托盘上完成整架转运，架体深度控制在一米二以内，符合人工取料的最佳作业半径，作业人员无需探身即可完成最内侧卷材的取放操作，料斗部分的出料口高度适配常规作业台面的高度，导流下来的物料可直接落入工位接料盒内，无需额外增设提升或者导流装置。整套结构没有复杂的传动与电控部件，整体可靠性高，日常仅需对框架焊接处做定期防锈检查即可，适配车间多粉尘、多磕碰的复杂作业环境，可根据不同工位的卷材尺寸需求调整层间格挡的间距，也可根据物料存量需求扩展架体的层数与整体长度，灵活适配不同产能规模的生产线边存储需求，帮助车间规整工位物料存放秩序，压缩作业人员取料走动距离，提升线边作业的整体效率。
