轨道交通车辆用管式承载支撑结构

　　该支撑结构主要应用于轨道交通移动车辆的车载设备承载场景，适配阿尔斯通系列列车底架的安装布局，为车载集成设备提供稳定的安装依托与载荷传递路径。设计阶段优先选用标准管状型材作为核心受力构件，核心考量在于管状截面具备各向等强的力学特性，能够同时承接来自垂直方向的设备自重载荷、车辆运行过程中纵向加减速带来的冲击载荷，以及横向过弯、道岔颠簸时产生的交变侧向载荷，相较于传统的板材焊接框架，管状构件在同等重量下的抗扭、抗弯截面系数更具优势，能够有效降低结构自重，适配轨道交通装备对减重的严苛要求。

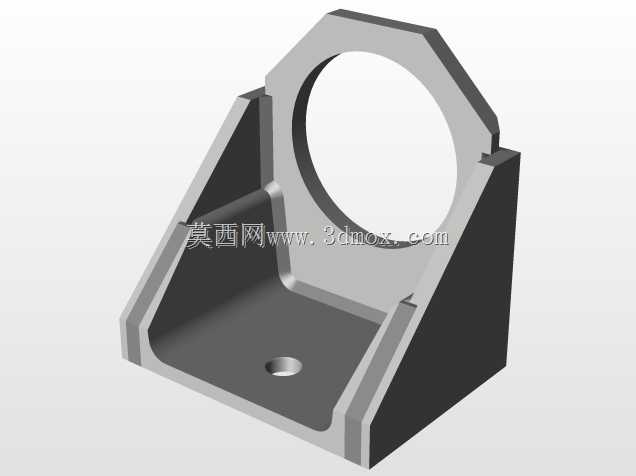

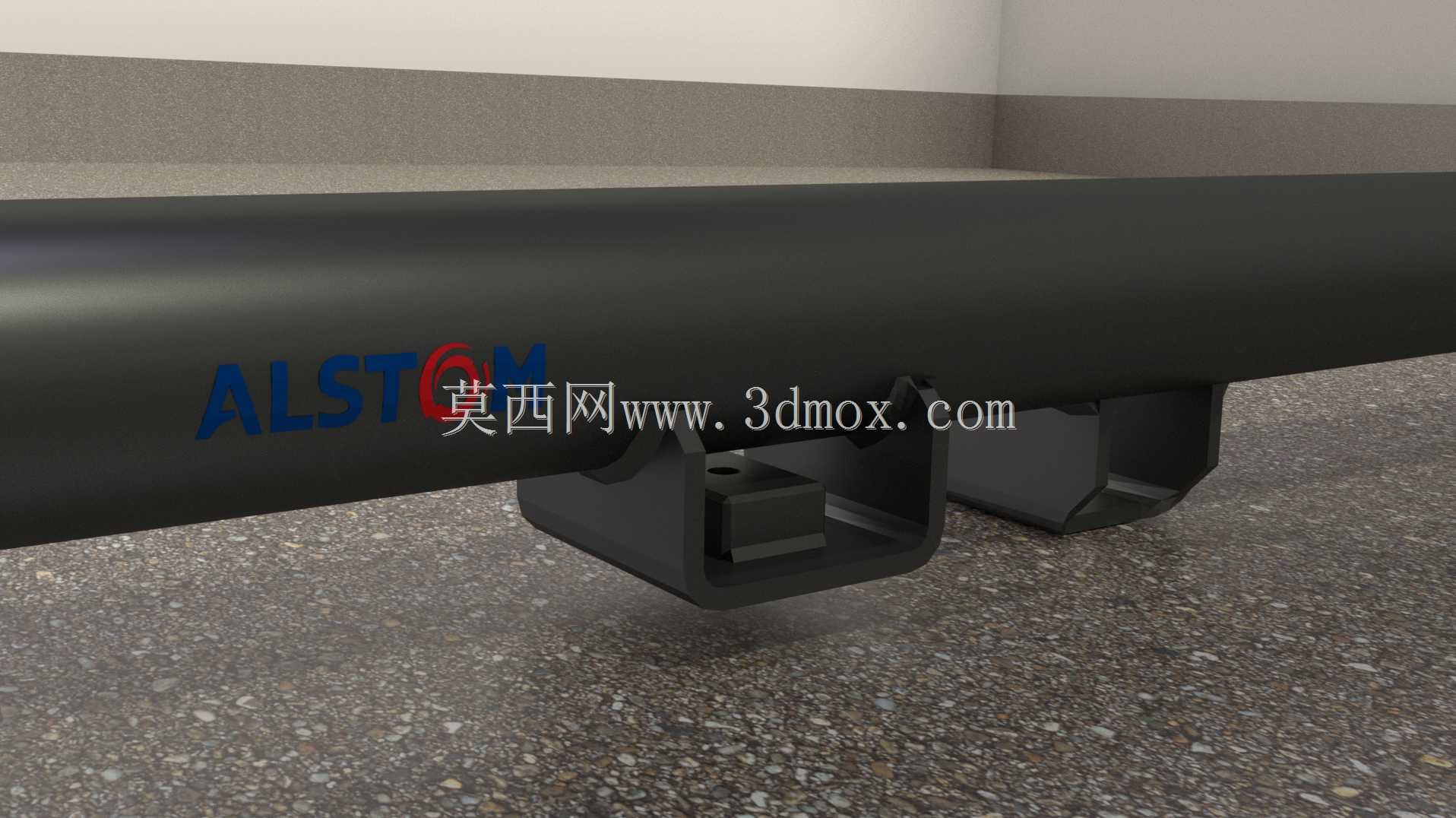

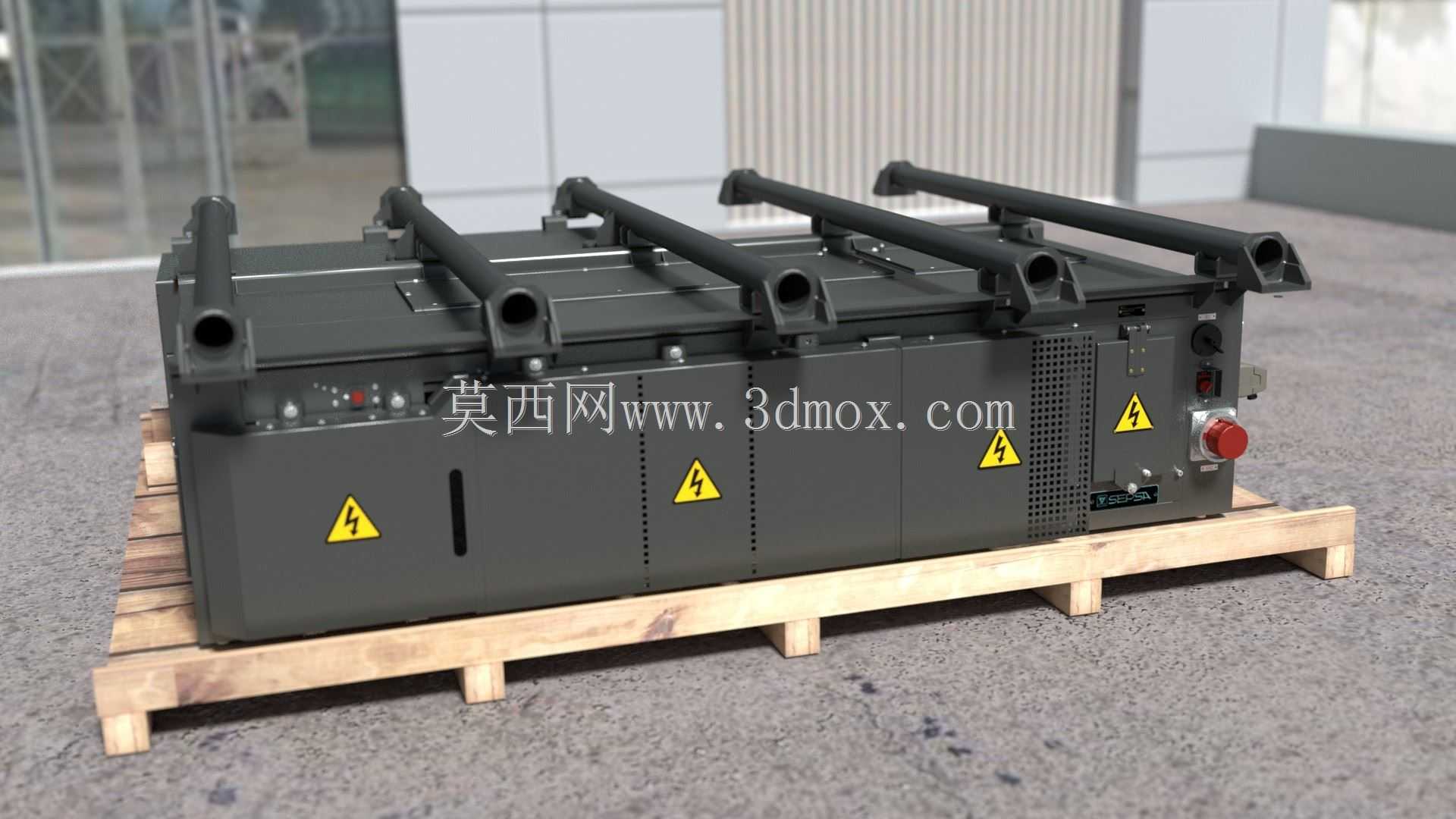

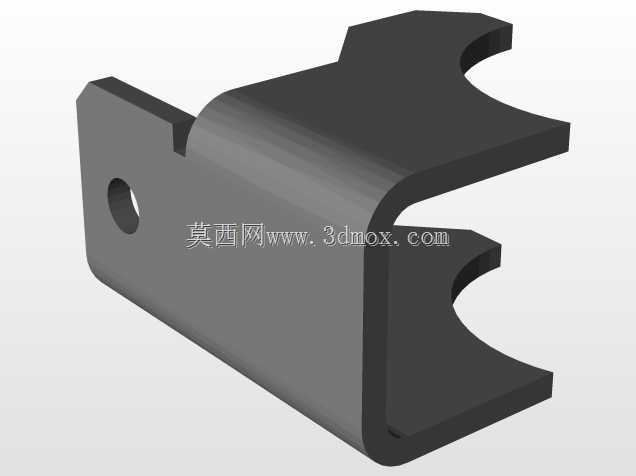

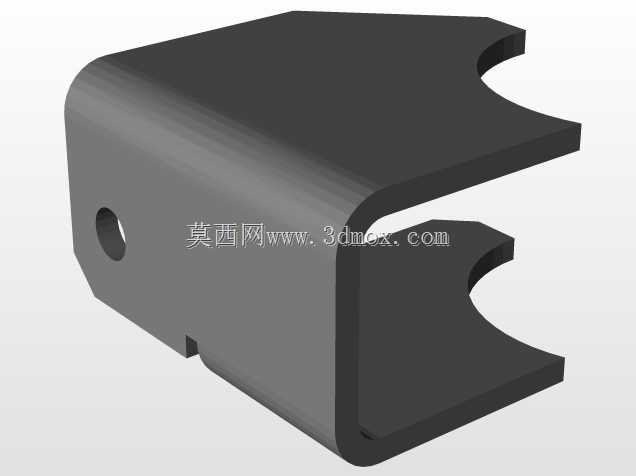

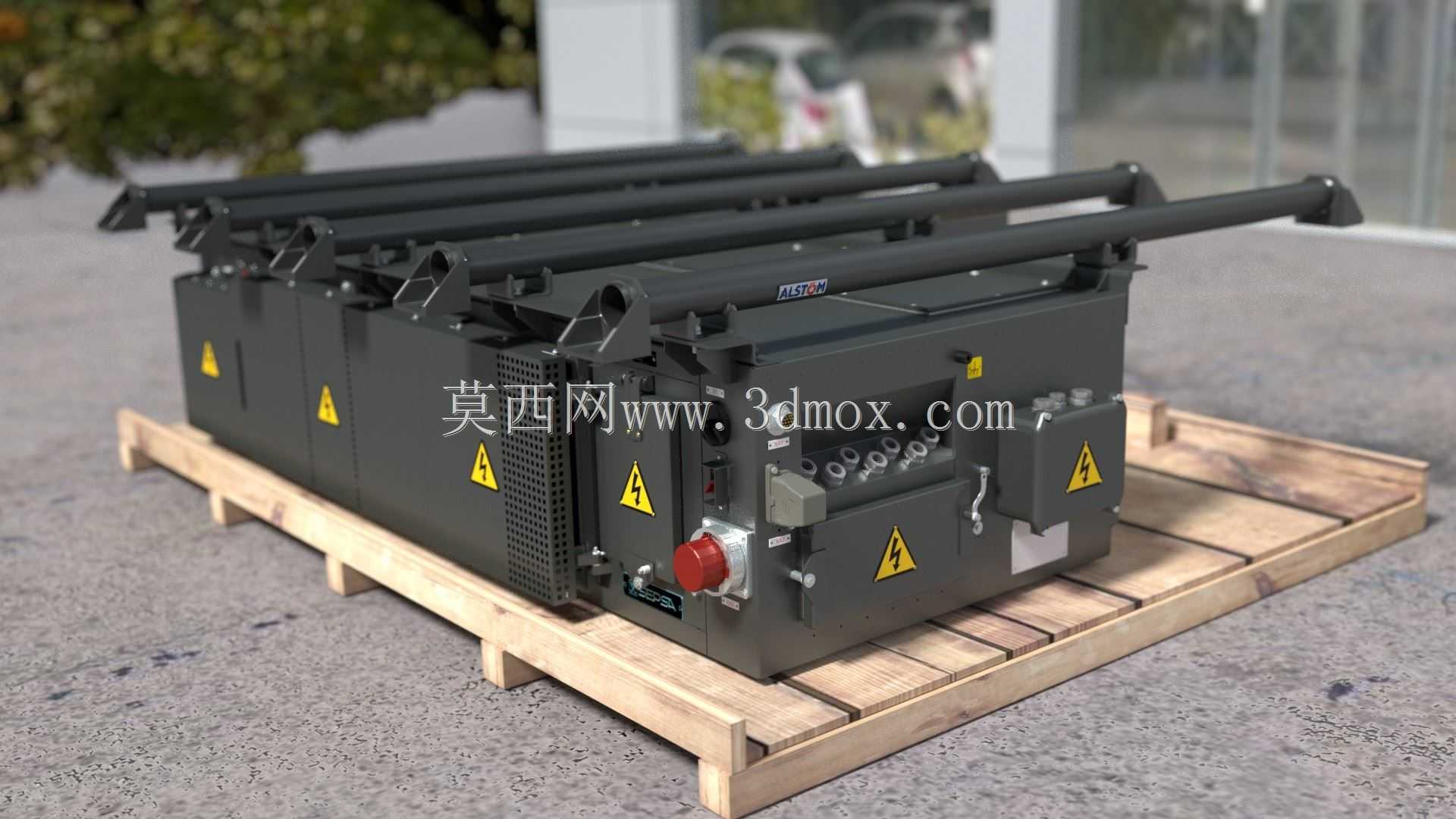

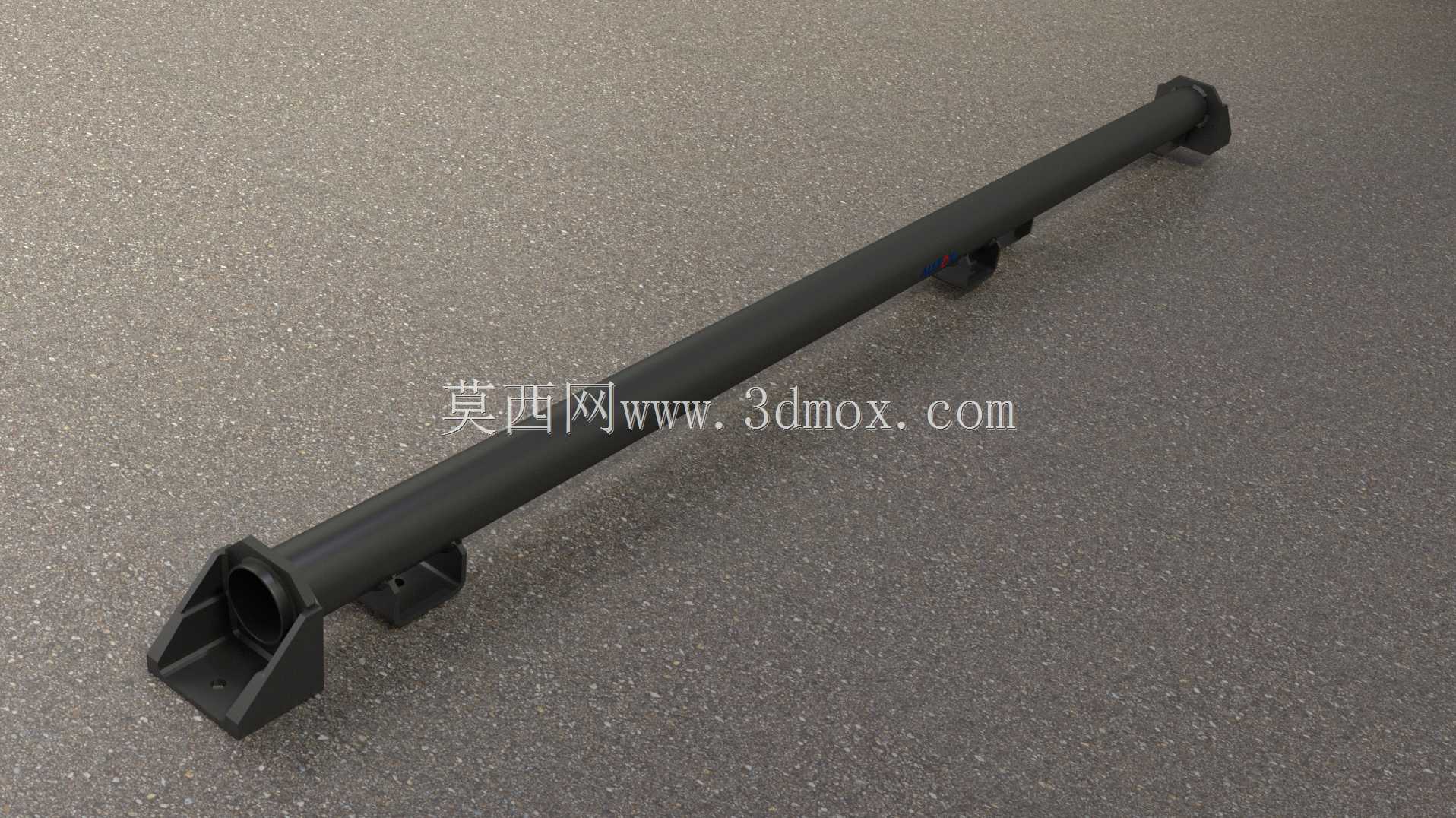

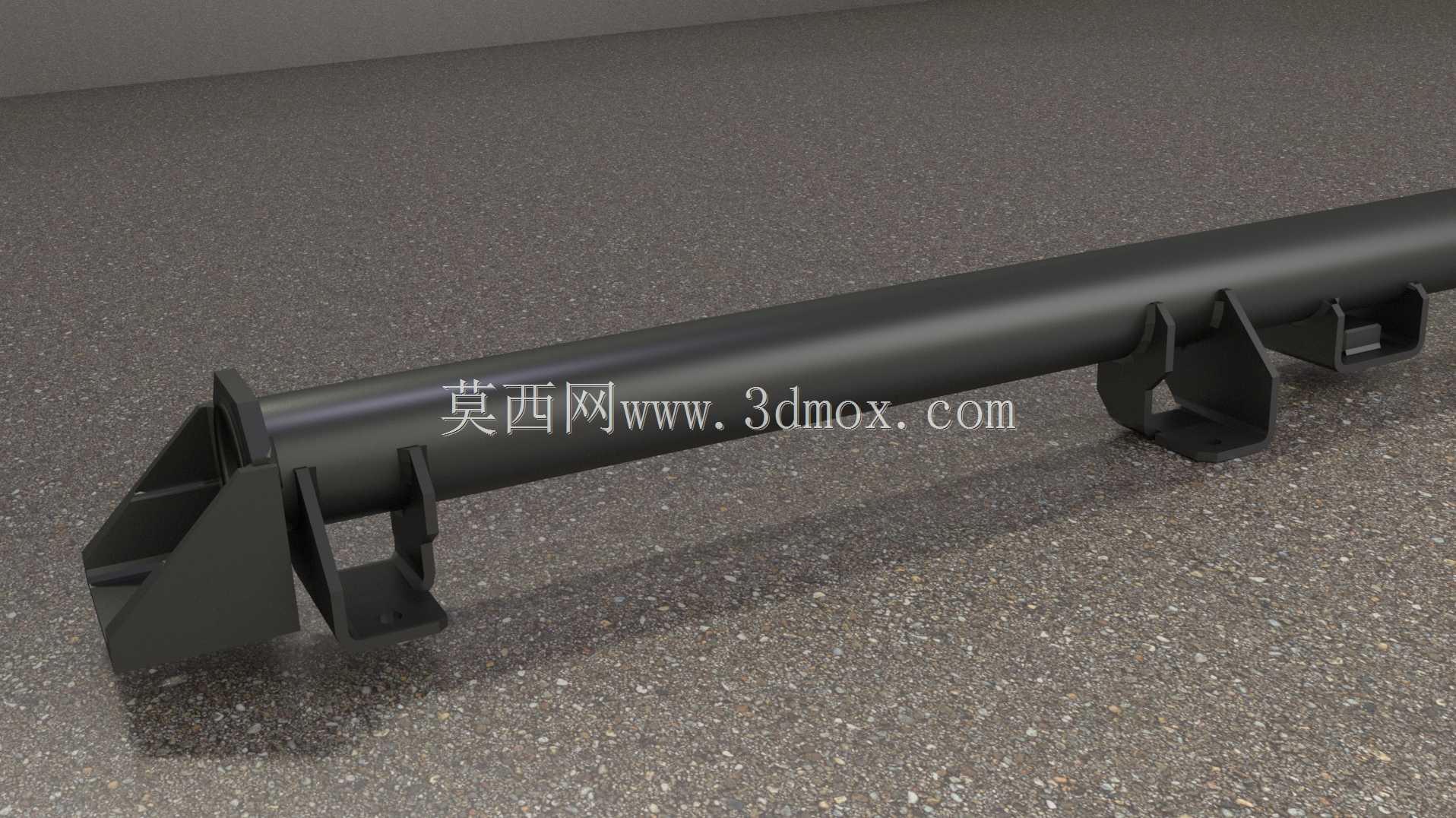

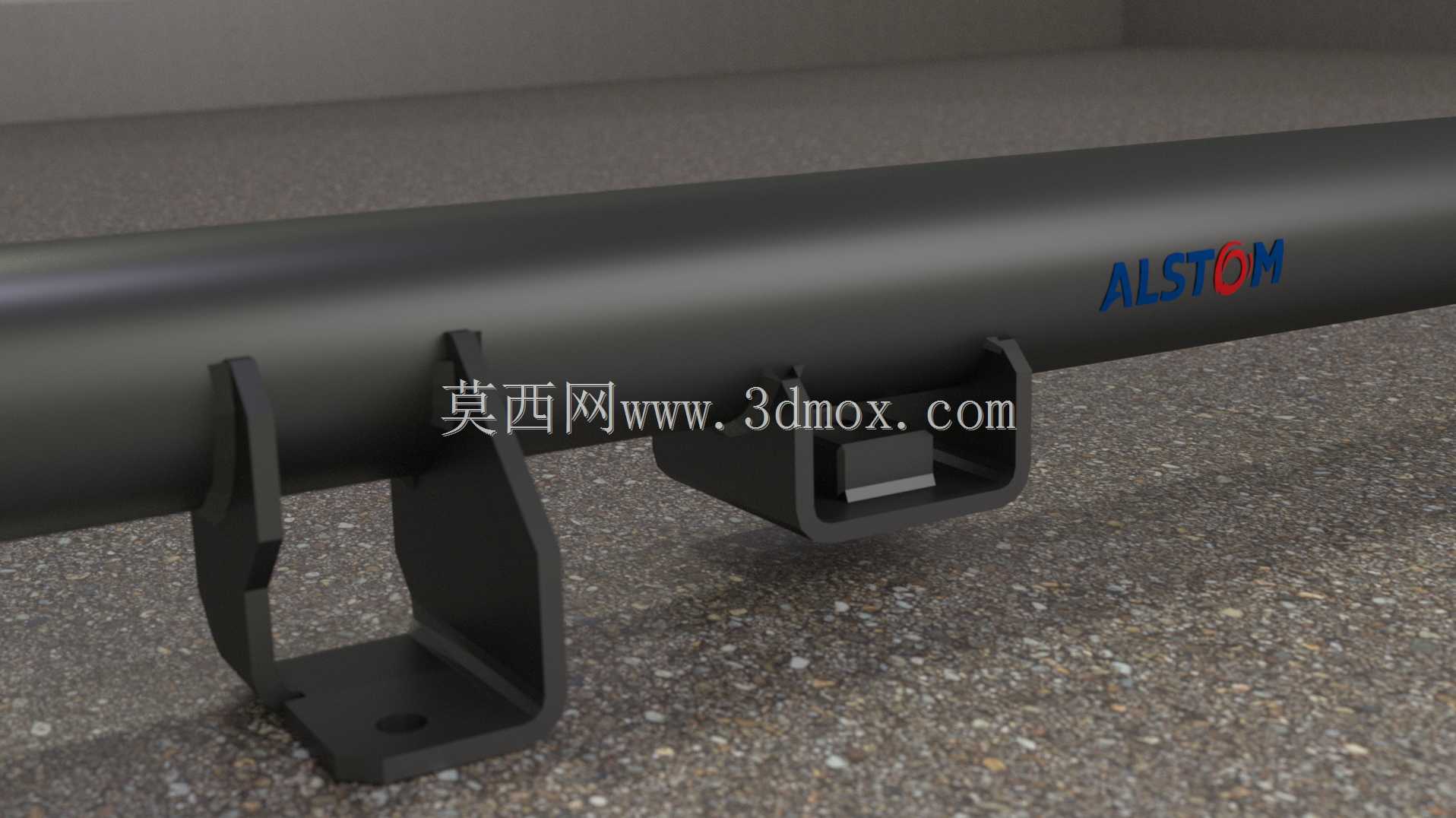

　　结构的加工流程完全依托常规管材加工工艺实现，所有构件均从市售标准规格管材上下料切割，无需定制特殊截面型材，大幅降低原材料采购与仓储成本。构件之间的连接采用支脚与接头配合焊接的形式，所有焊接接头均预留了足够的焊脚尺寸，针对管材对接位置设计了内嵌式衬套结构，避免焊接过程中出现焊穿、虚焊等缺陷，同时降低焊接变形对整体安装精度的影响。结构整体外形适配车载设备的底部安装点位，横向排布的多根平行主管作为主要承载梁，主管两端延伸出的连接端头直接对接车辆底架的预设安装座，安装边界完全匹配车辆底架的预留孔位，无需对车体原有结构进行二次加工改造，可直接完成装配。

　　结构在垂直方向与水平方向均预留了推拉操作的施力空间，可适配设备检修过程中的移位需求，无需额外配置专用吊具即可完成小范围位置调整。所有外露的管状构件端部均做了封板焊接处理，避免运行过程中积水、积尘进入管材内部造成锈蚀，延长结构的全生命周期使用寿命。针对车载设备运行过程中产生的振动，结构在与设备连接的安装面位置预留了减震垫安装槽位，可直接加装橡胶减震垫，阻断振动传递路径，避免结构长期受高频振动影响出现焊缝疲劳开裂的问题。整体结构的受力路径经过反复优化，所有载荷均通过主管直接传递至车体安装座，无多余的受力分支，避免局部应力集中导致的结构失效，在满足承载强度要求的前提下，尽可能减少了辅助加强筋的使用，进一步简化加工工序，缩短生产制造周期。
