长寿命无刷隔膜式航空供水泵结构

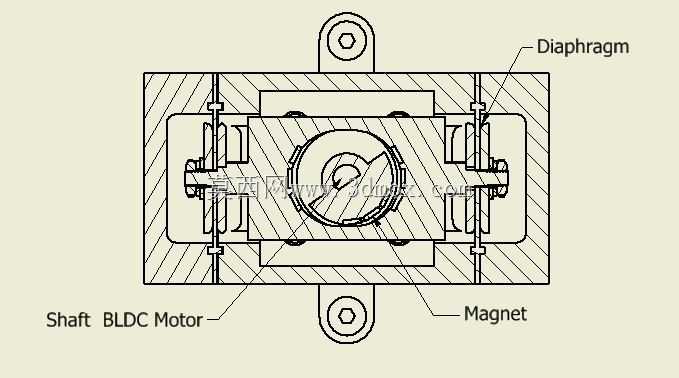

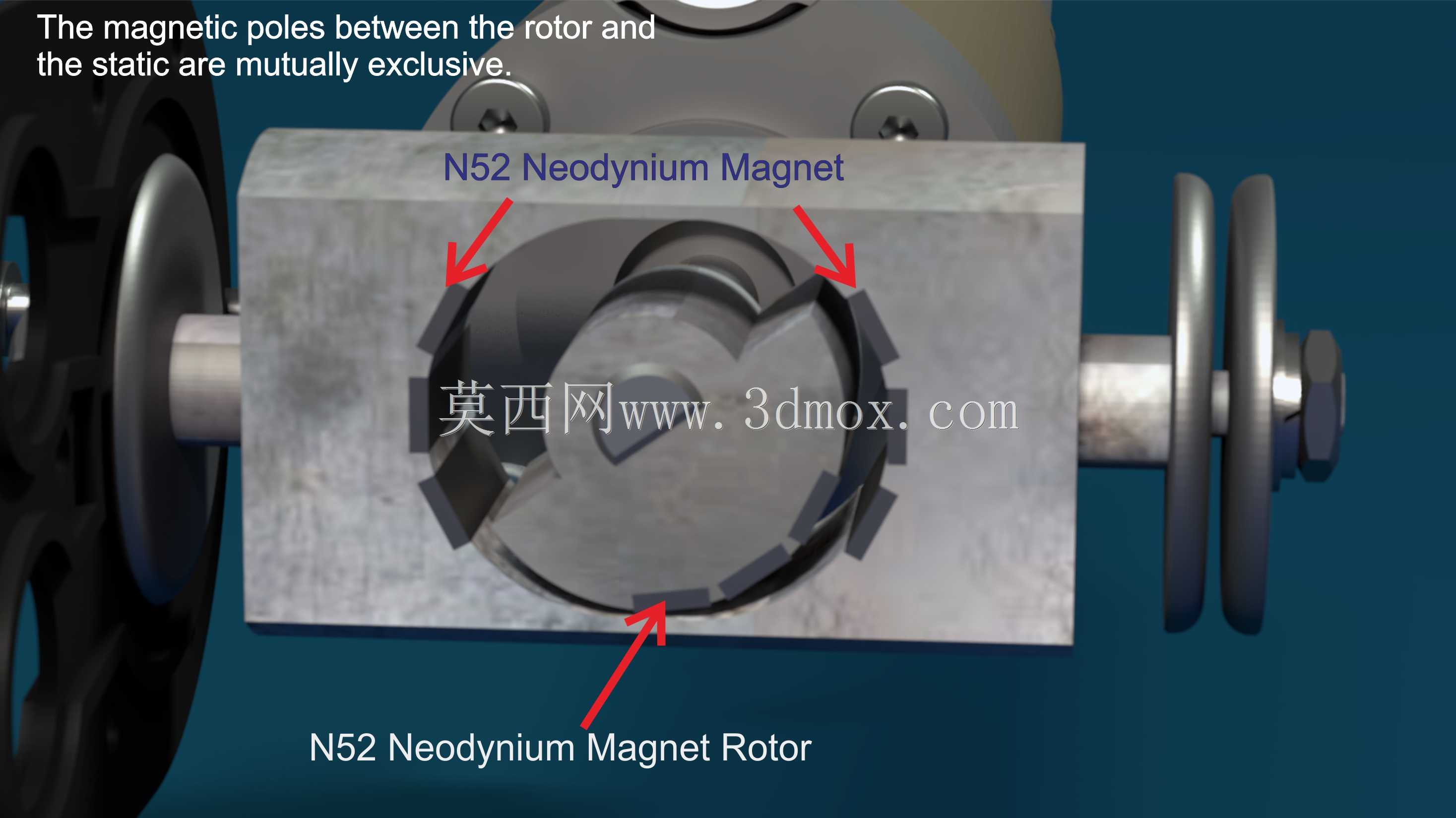

　　这款隔膜式水泵的结构设计，核心围绕航空场景下的高可靠流体输送需求展开，区别于常规民用供水泵的设计逻辑，从动力耦合到过流结构都做了针对性优化。在实际应用中，这类泵主要适配航空机载场景的小流量高压供水需求，比如机载盥洗系统供水、小型机载设备冷却回路的流体循环，也可拓展到对寿命、可靠性要求极高的特种小型流体输送工位，避免常规碳刷电机泵在长期运行中出现碳粉堆积、电刷磨损导致的失效问题。设计阶段首先敲定了无刷直流电机作为动力源，摒弃传统有刷结构的接触式导电方案，从根源上消除电刷磨损带来的寿命短板，同时动力传递环节采用超强永磁磁耦合结构，动力端与过流端完全无接触传动，不需要在泵体隔板上开设动密封轴孔，彻底规避了传统轴封结构长期运行后的泄漏风险，

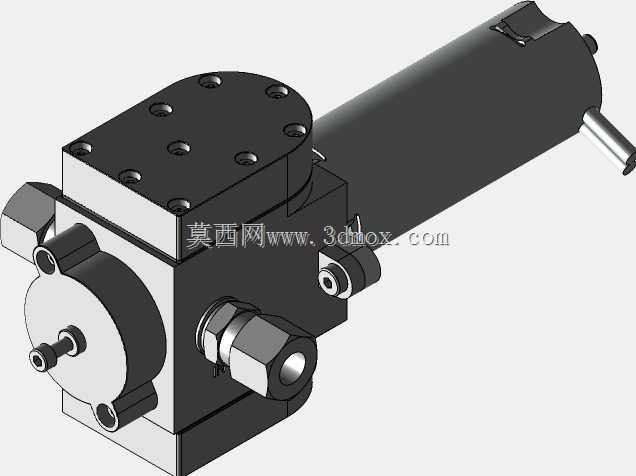

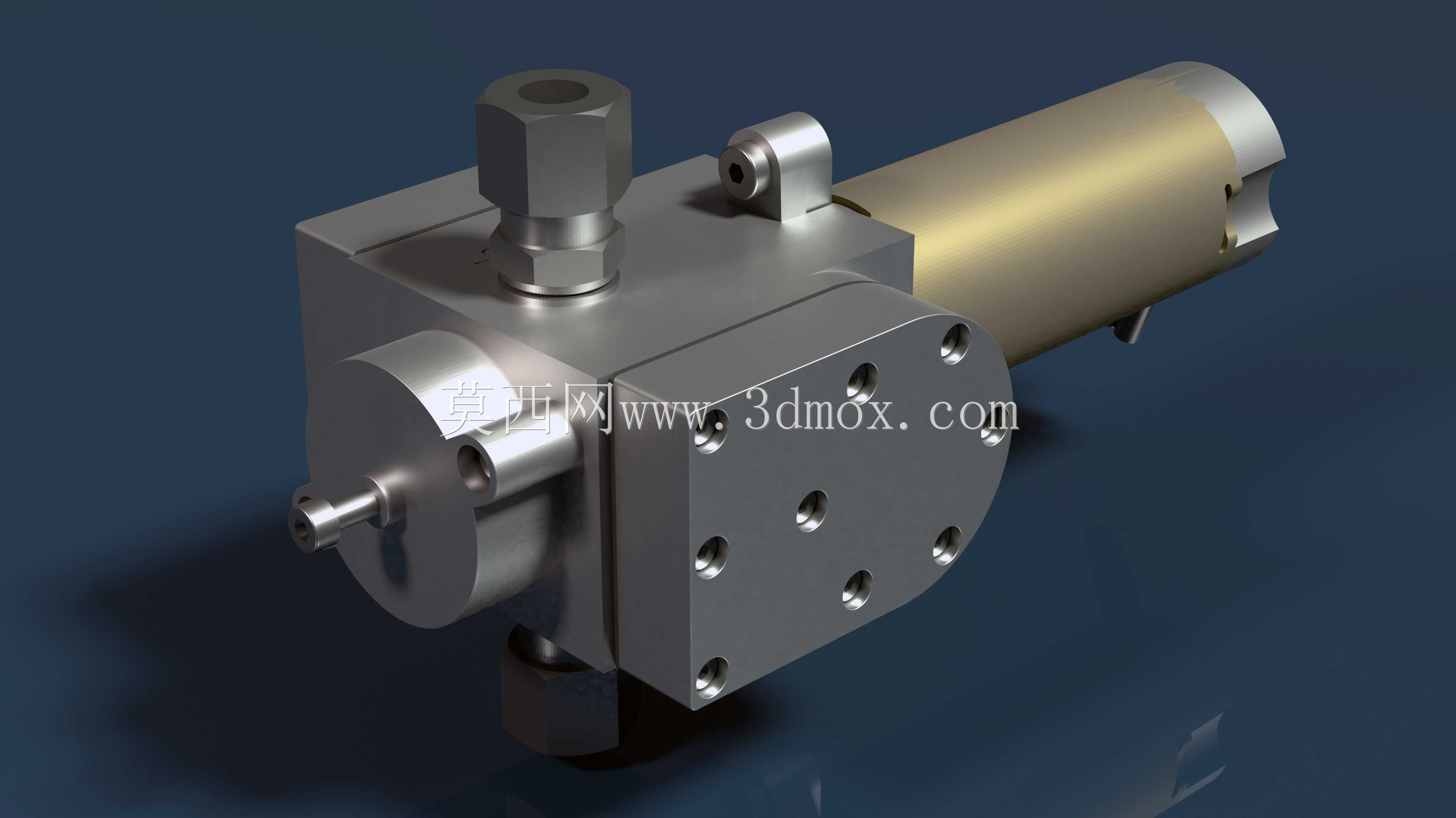

　　也省掉了动密封部位需要定期补充润滑脂的维护工序，大幅降低全生命周期的维护成本。从结构布局来看，电机筒体与泵阀主体采用同轴直连的布局，整体外形为规整的柱体加方形阀组组合结构，安装时可依托阀组侧面的铰接式安装耳片做铰接固定，也可通过阀组端面的螺栓孔做刚性面安装，安装边界预留了足够的管路操作空间，进出液接口采用标准外螺纹接头，可直接适配航空级液压管路的快插或硬管连接，不需要额外做接头转接。过流端的隔膜组件布置在阀组腔体内部，阀组端盖采用多螺栓周向均布的紧固方式，可保证隔膜腔的密封压力均匀，避免局部应力集中导致的隔膜早期破损，同时端盖的螺栓孔位置做了沉头设计，不会额外增加泵体的径向安装尺寸。在功能特性上，磁耦合结构的传动不存在机械接触磨损，

　　配合无刷电机的长寿命特性，整机的连续运行时长远高于常规同功率隔膜泵，同时无刷电机的调速范围宽，可通过PWM信号灵活调整输出转速，匹配不同工况下的流量压力需求，不需要额外加装节流阀做流量调节，减少了回路的额外压力损失。设计过程中也充分考虑了机载场景的重量控制，泵体主体采用高强度铝合金加工，在保证结构强度的前提下尽可能压缩壁厚，永磁耦合组件采用高磁能积的永磁材料，在保证足够传动力矩的前提下缩小耦合组件的体积，避免整机重量超标。阀组内部的进出液单向阀采用锥面密封结构，相比传统的平板阀片密封，锥面结构的对中性更好，反向密封压力更高，在小流量工况下不会出现内漏导致的压力掉零问题，同时阀片采用耐航空流体腐蚀的非金属材料，长期接触航空用水或专用冷却液不会出现溶胀、老化问题，进一步提升整机的无故障运行周期。
