多工艺复合式胶囊3D打印设备结构设计

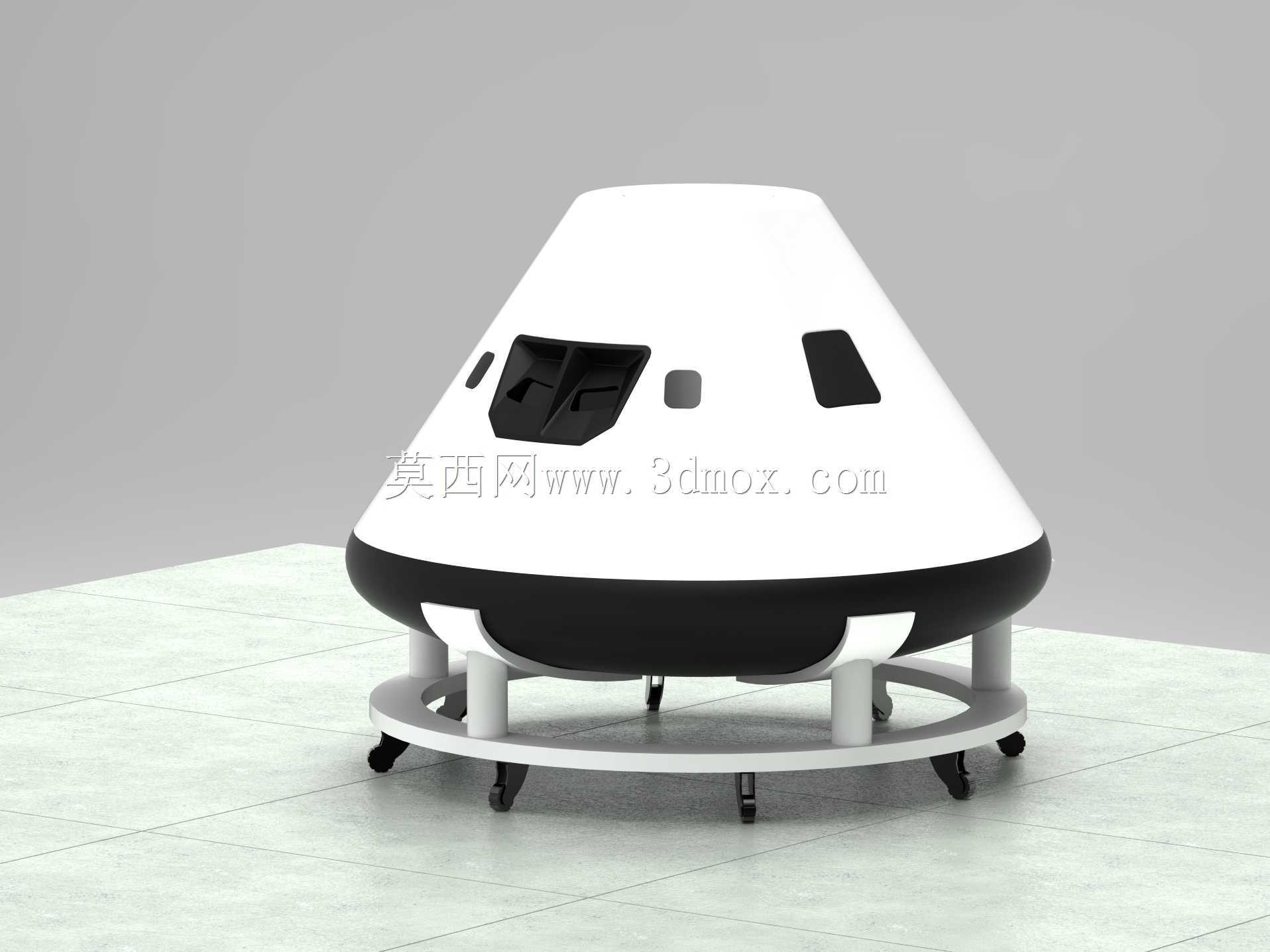

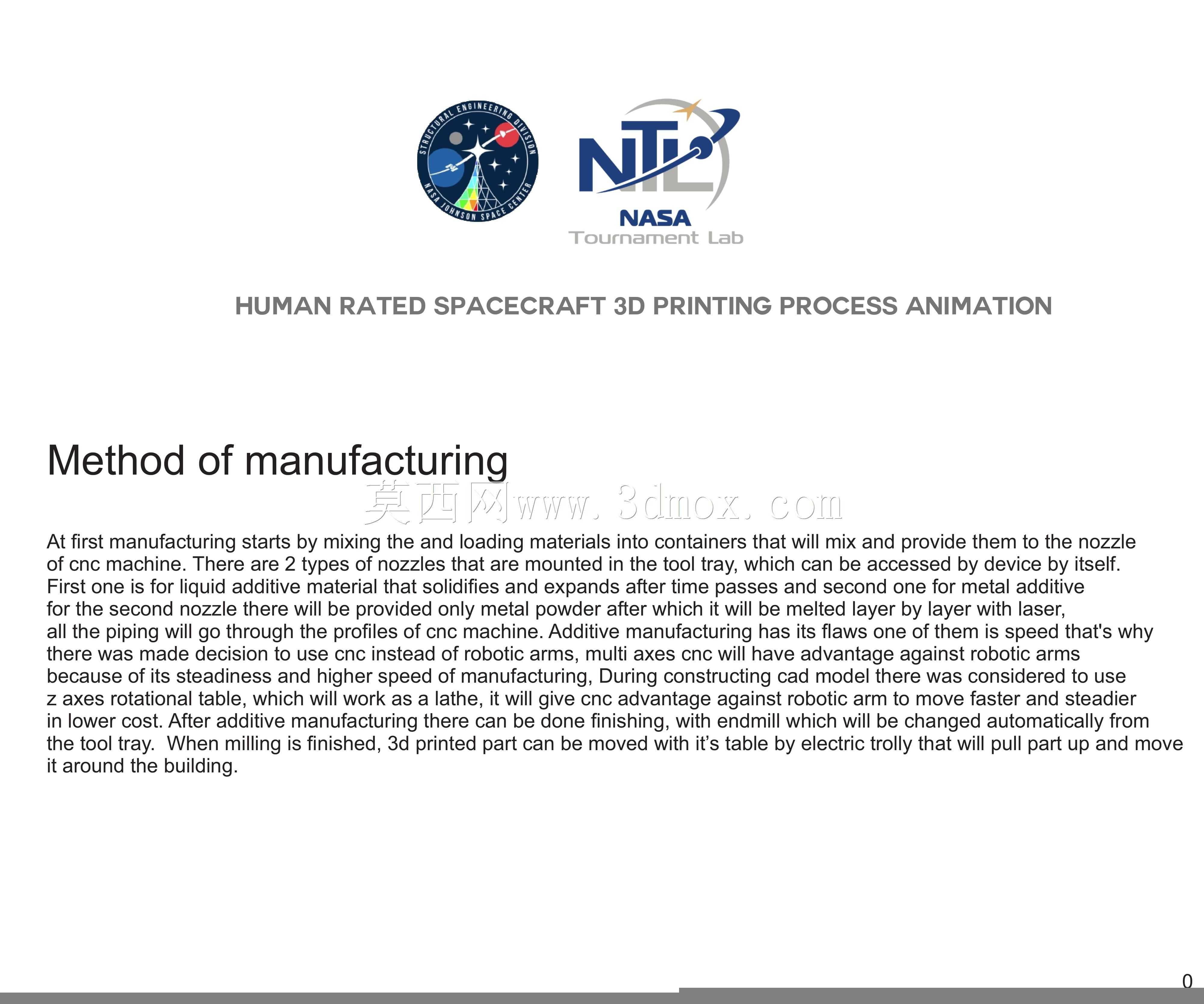

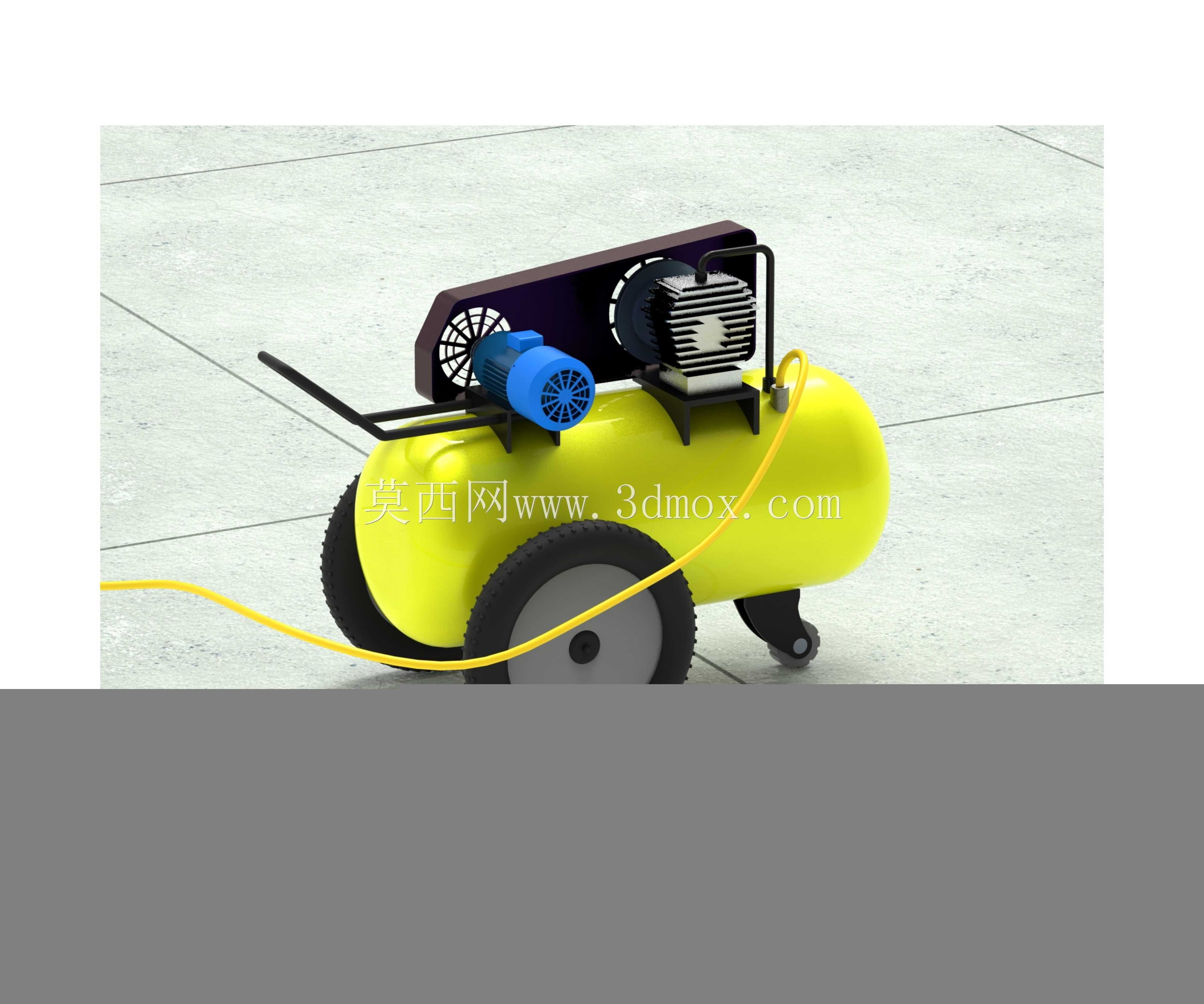

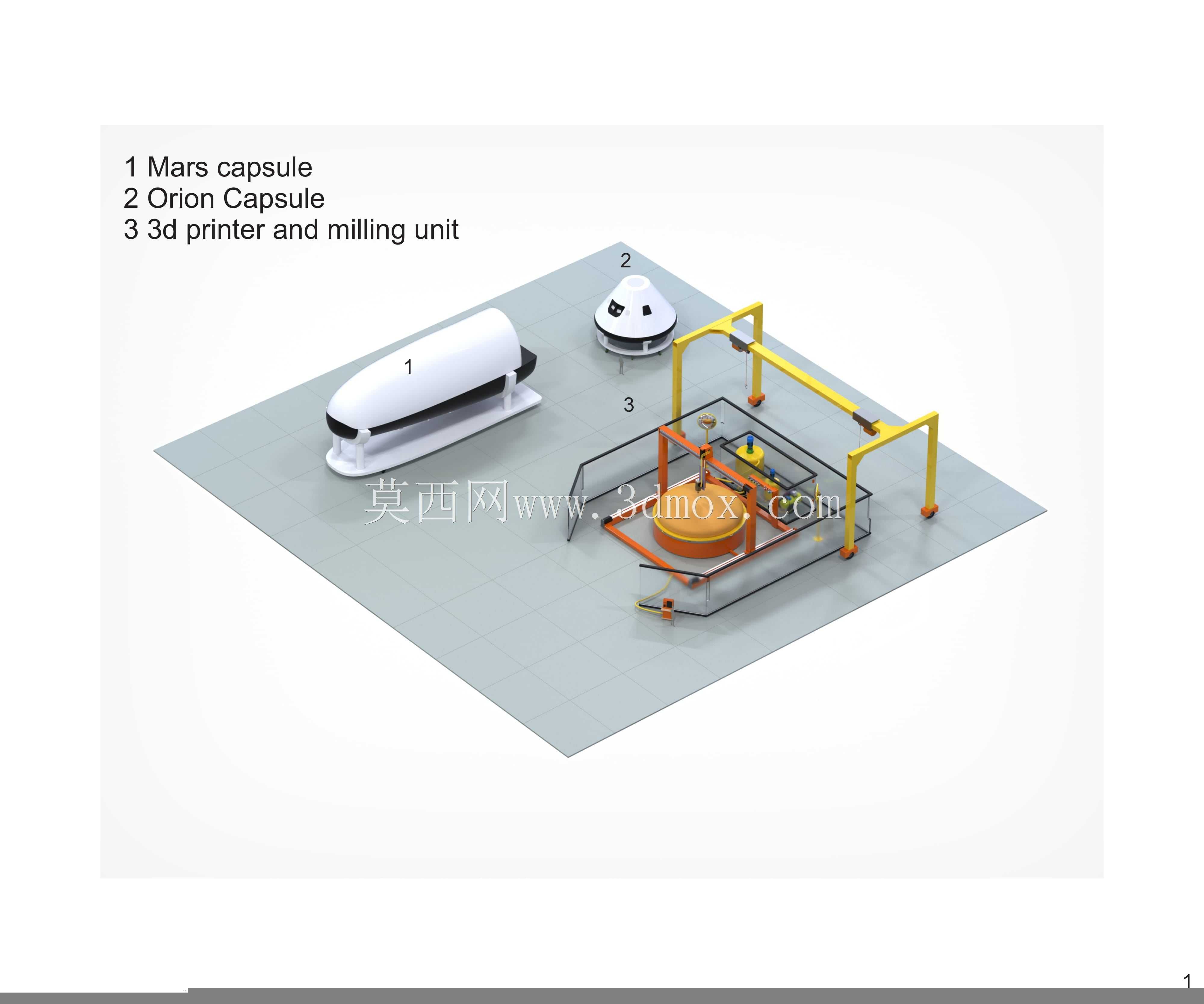

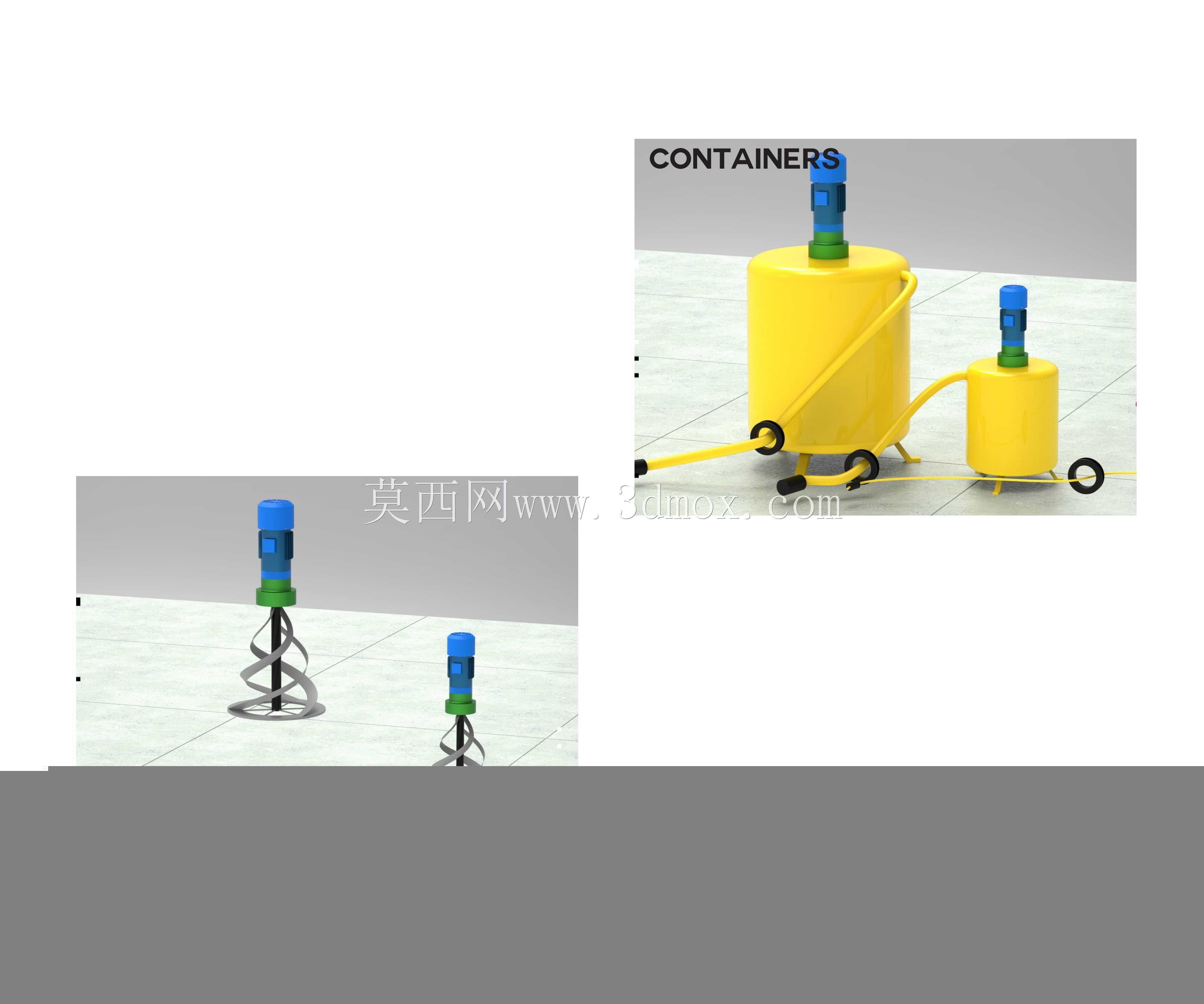

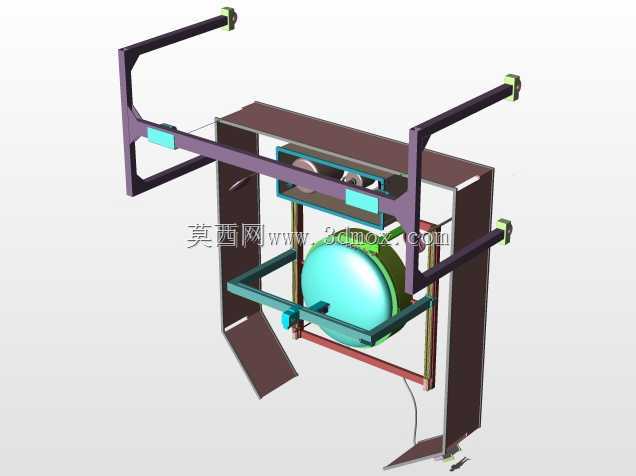

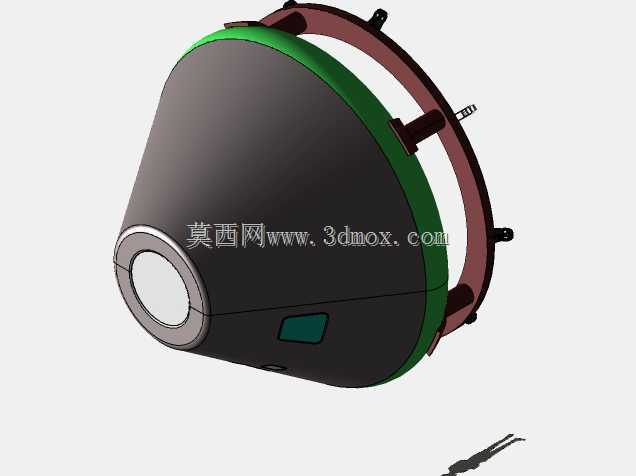

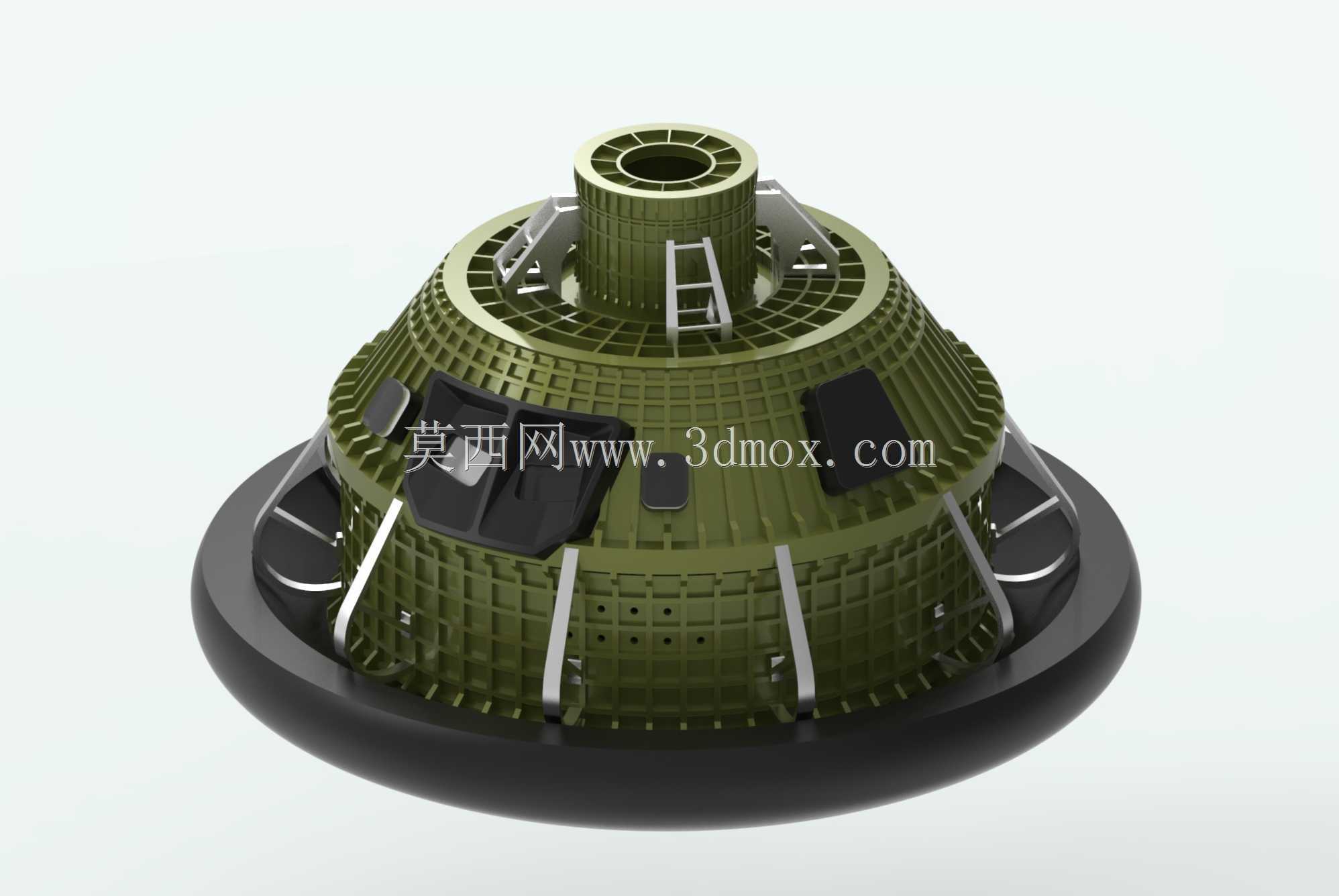

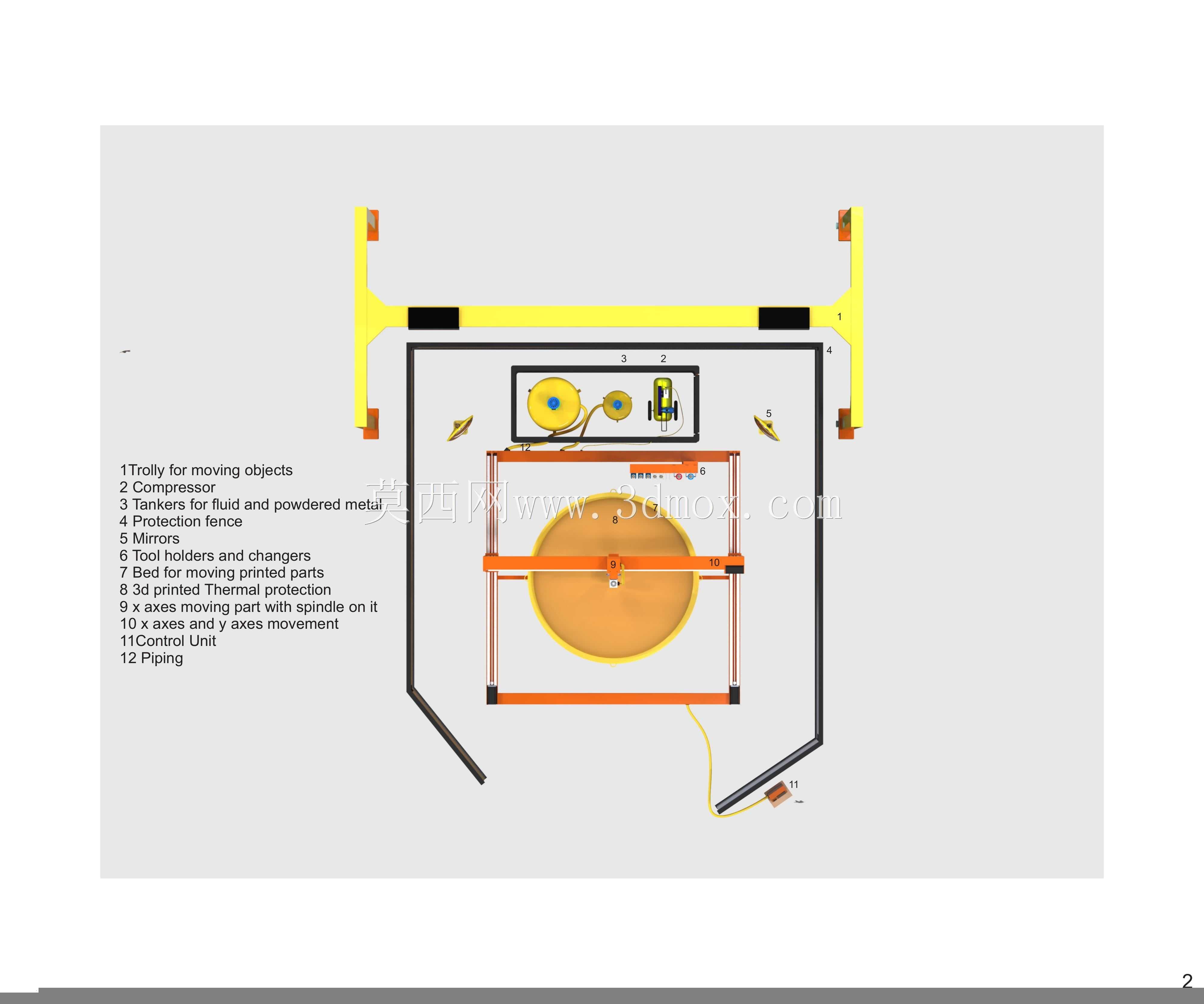

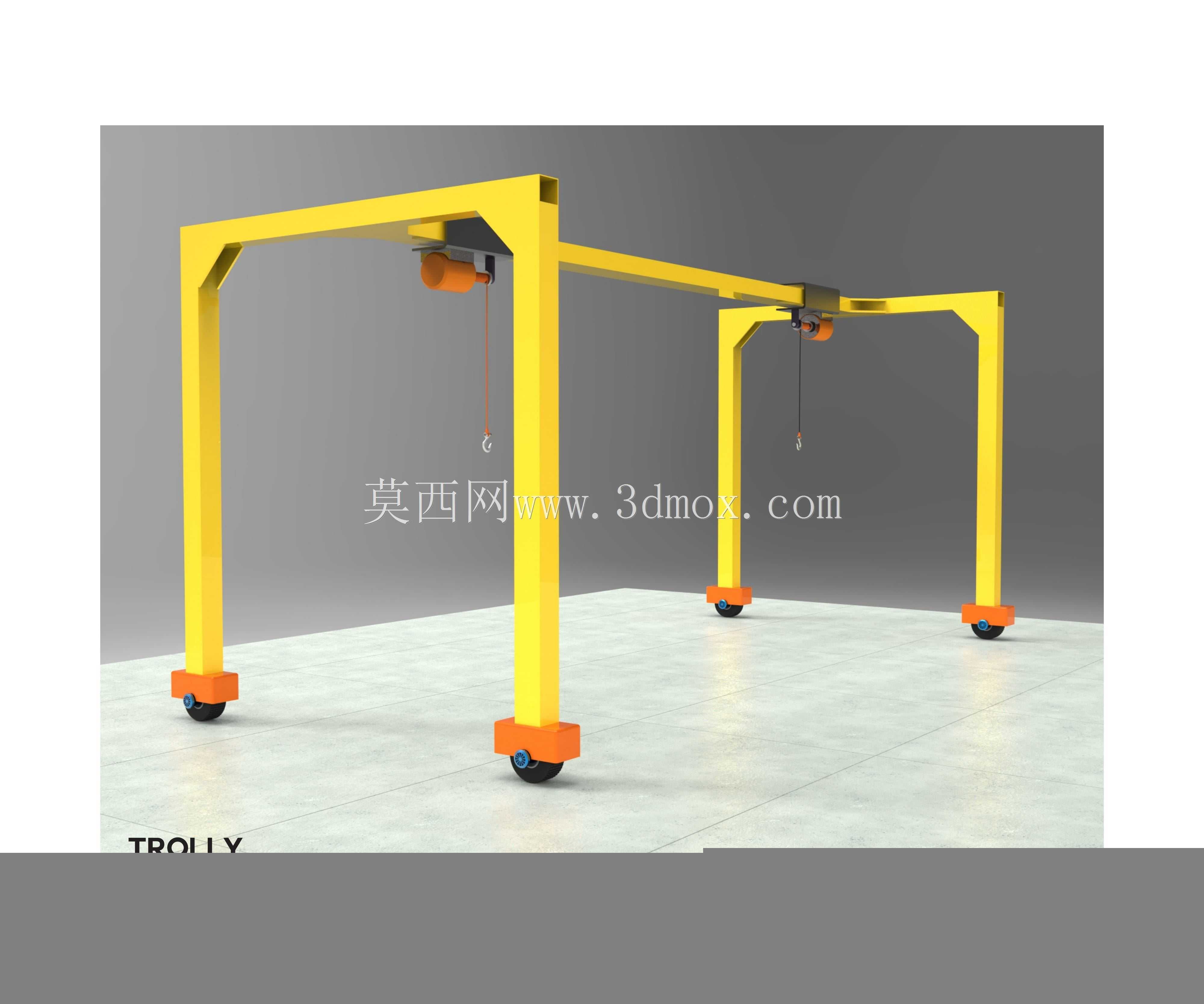

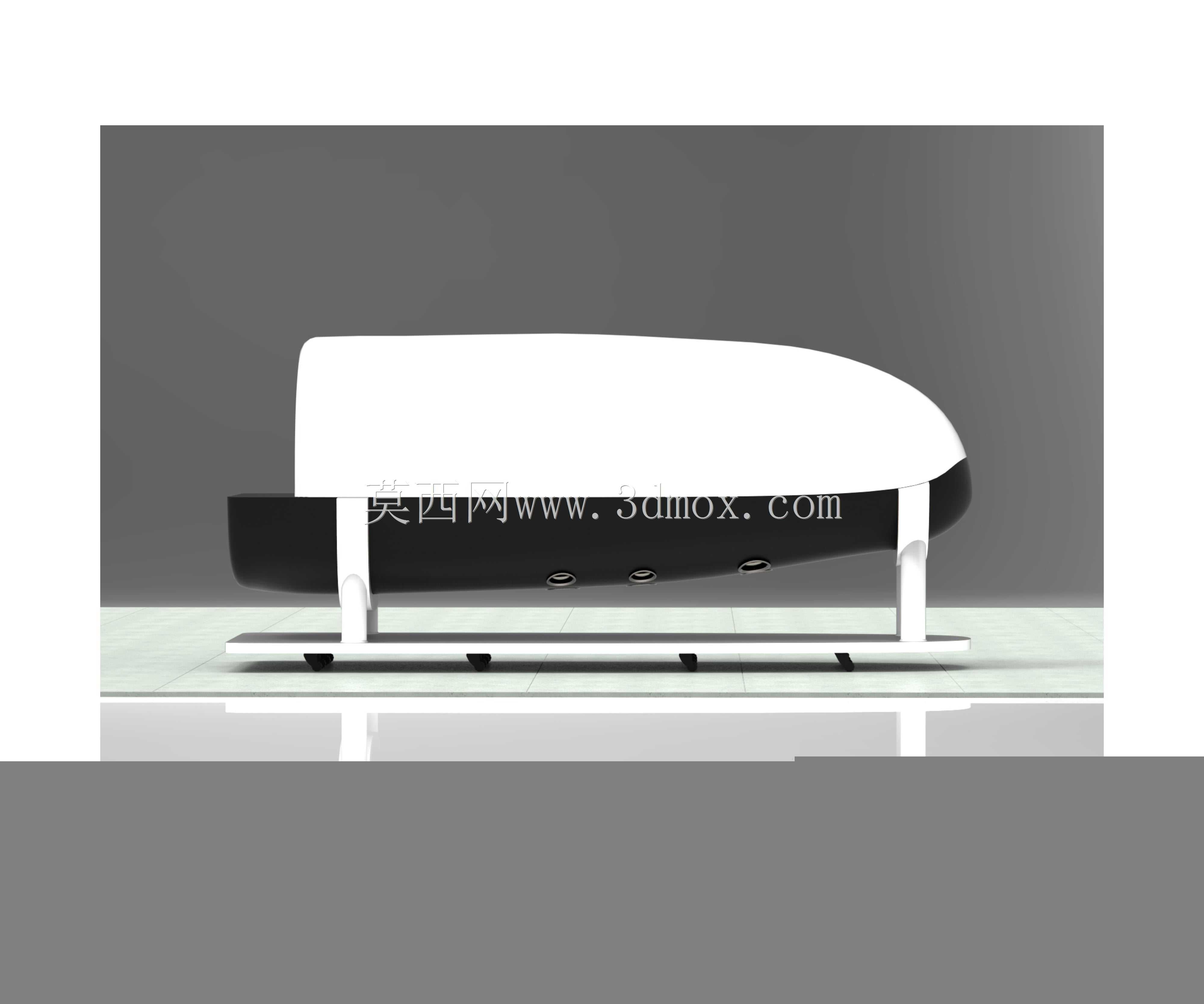

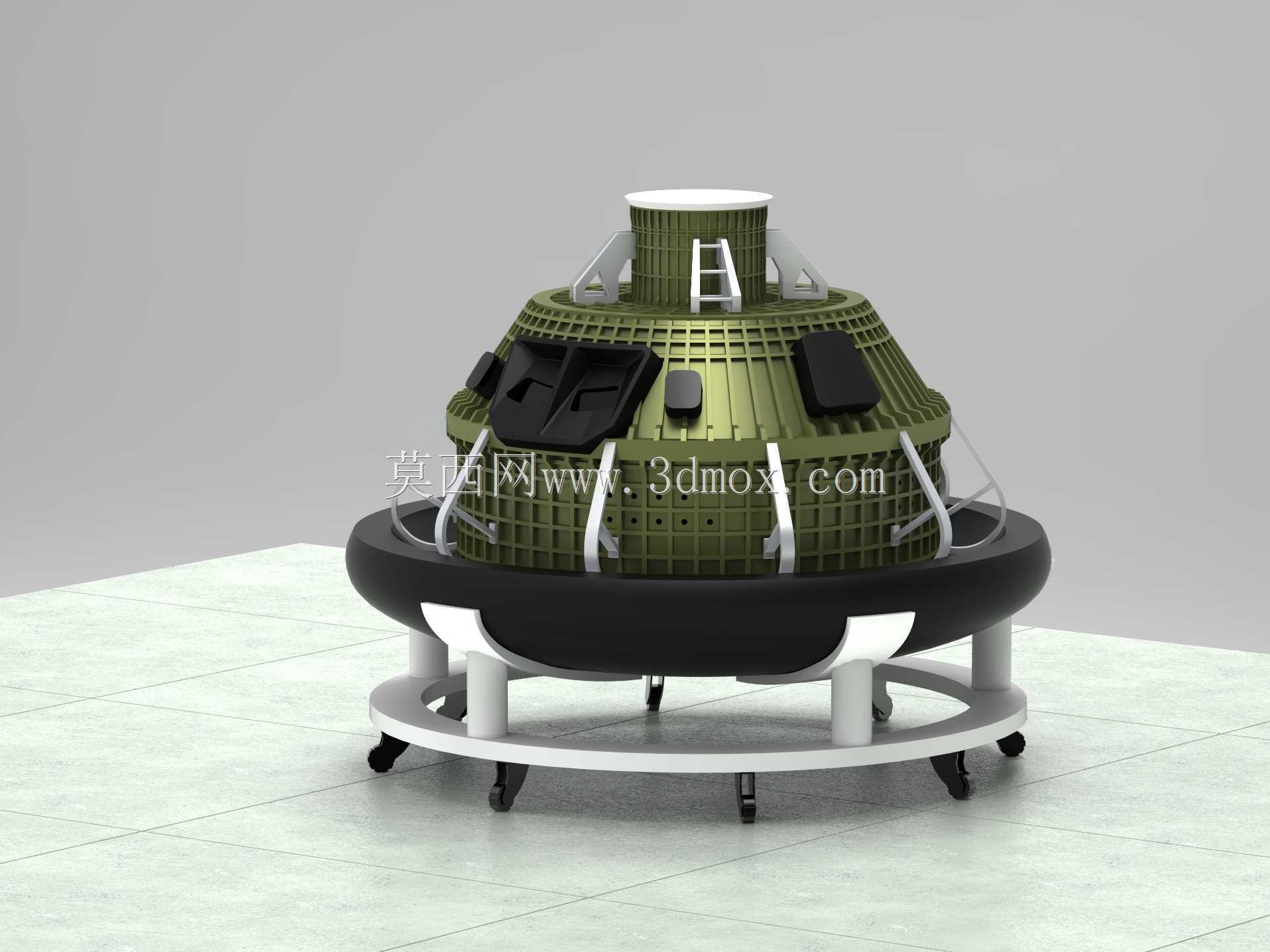

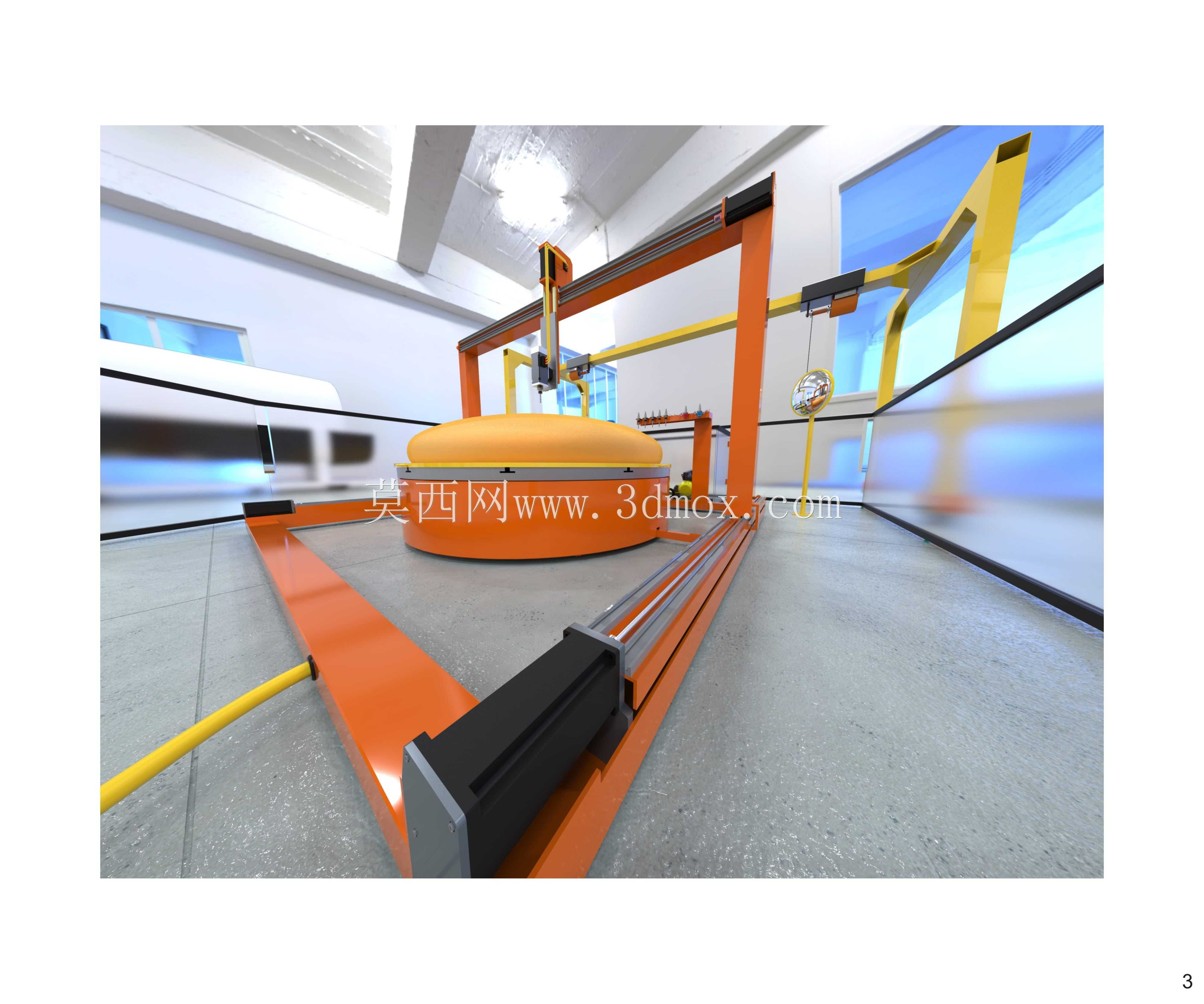

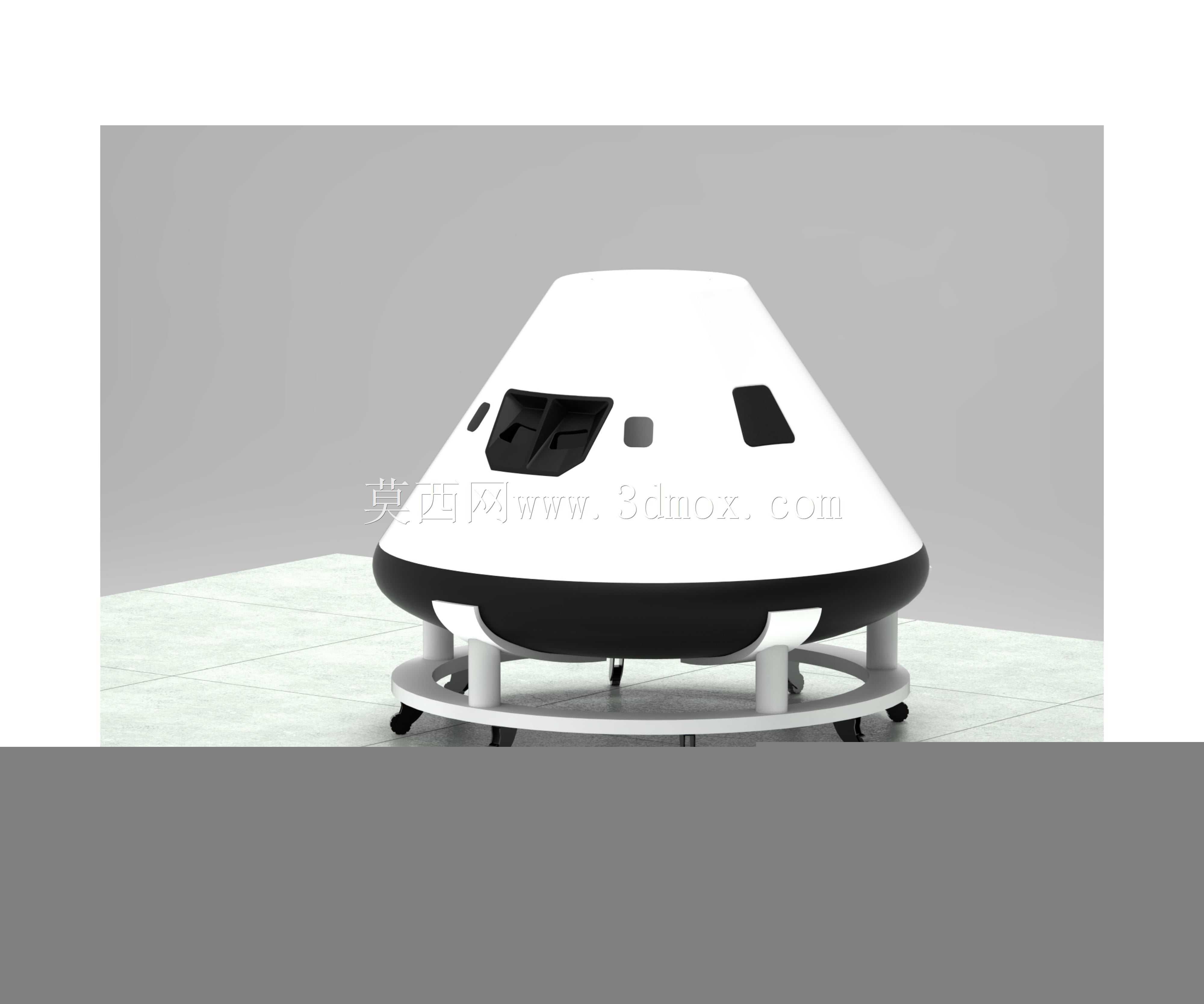

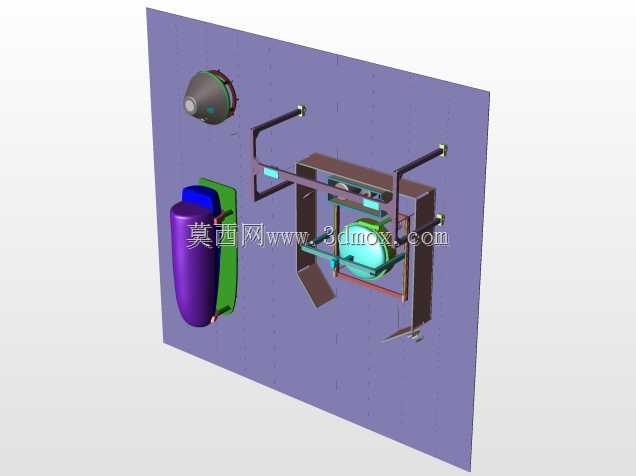

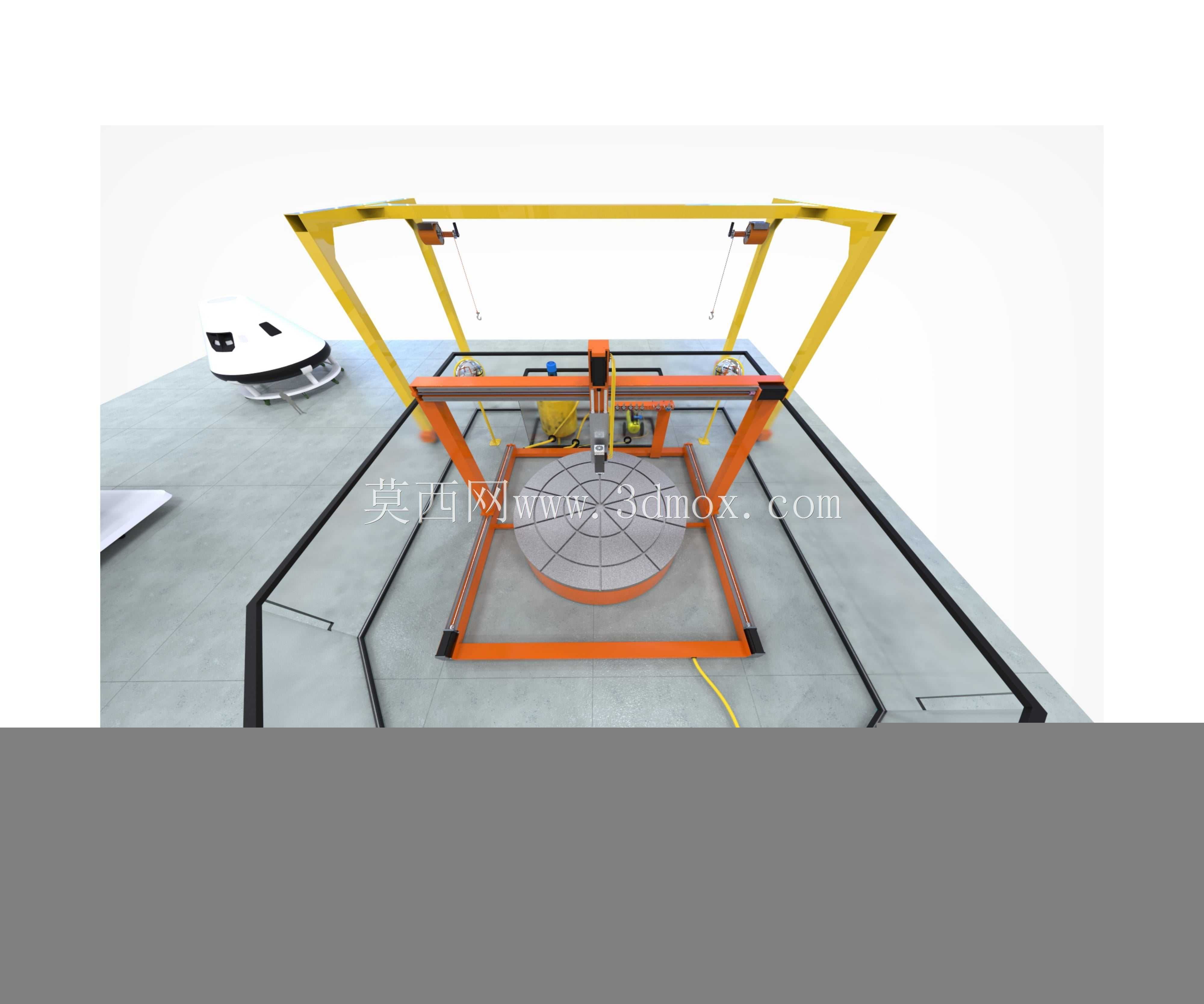

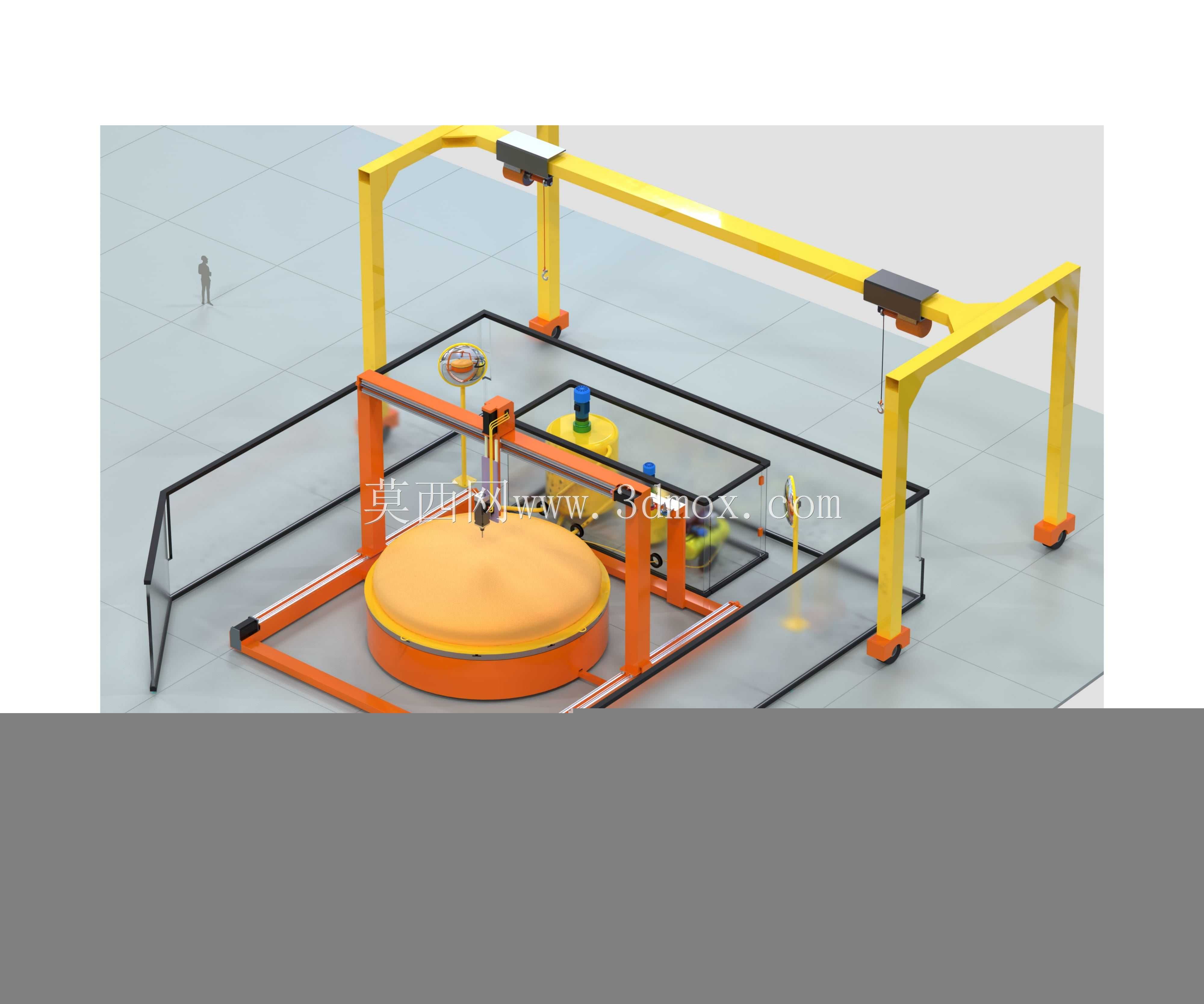

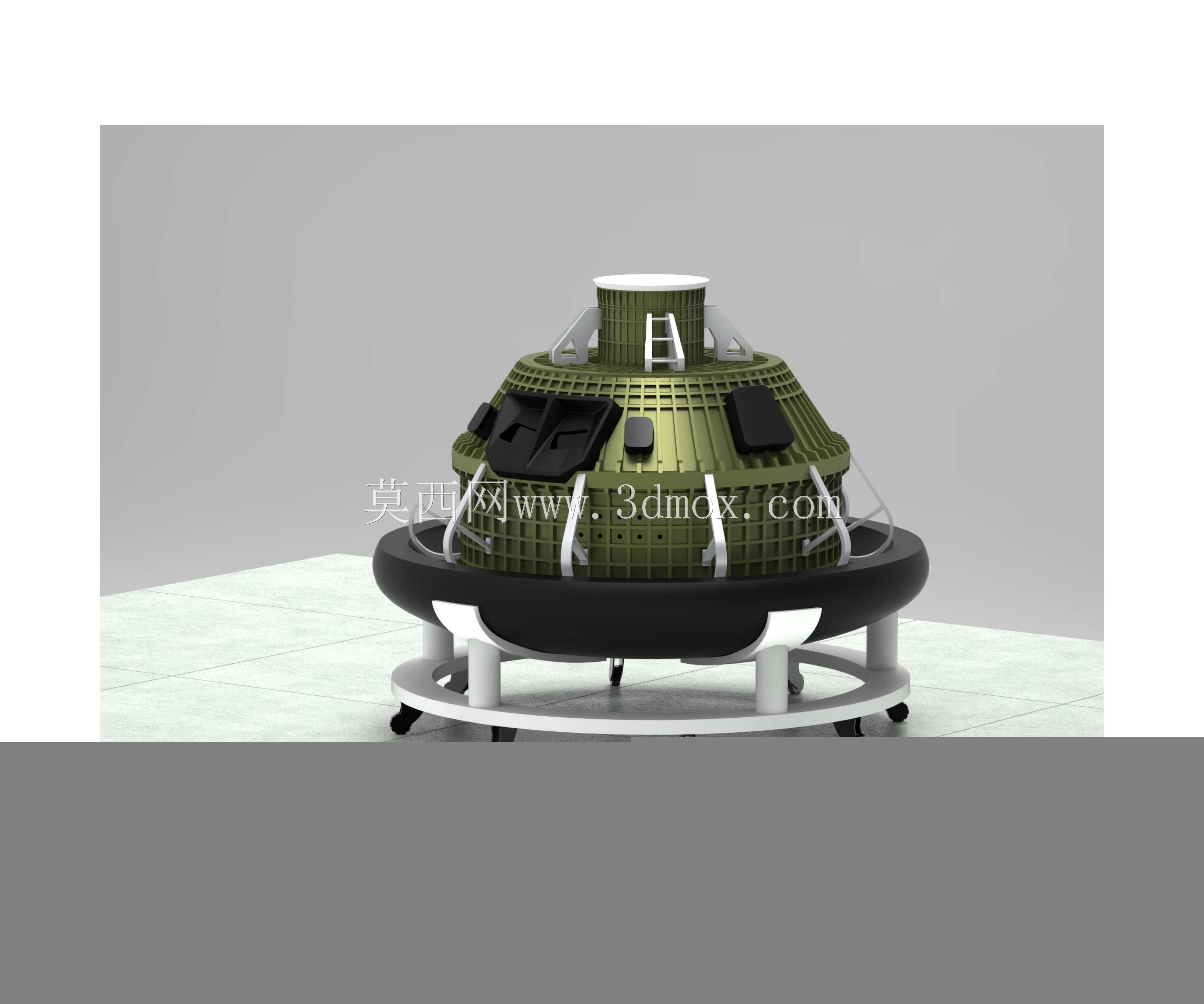

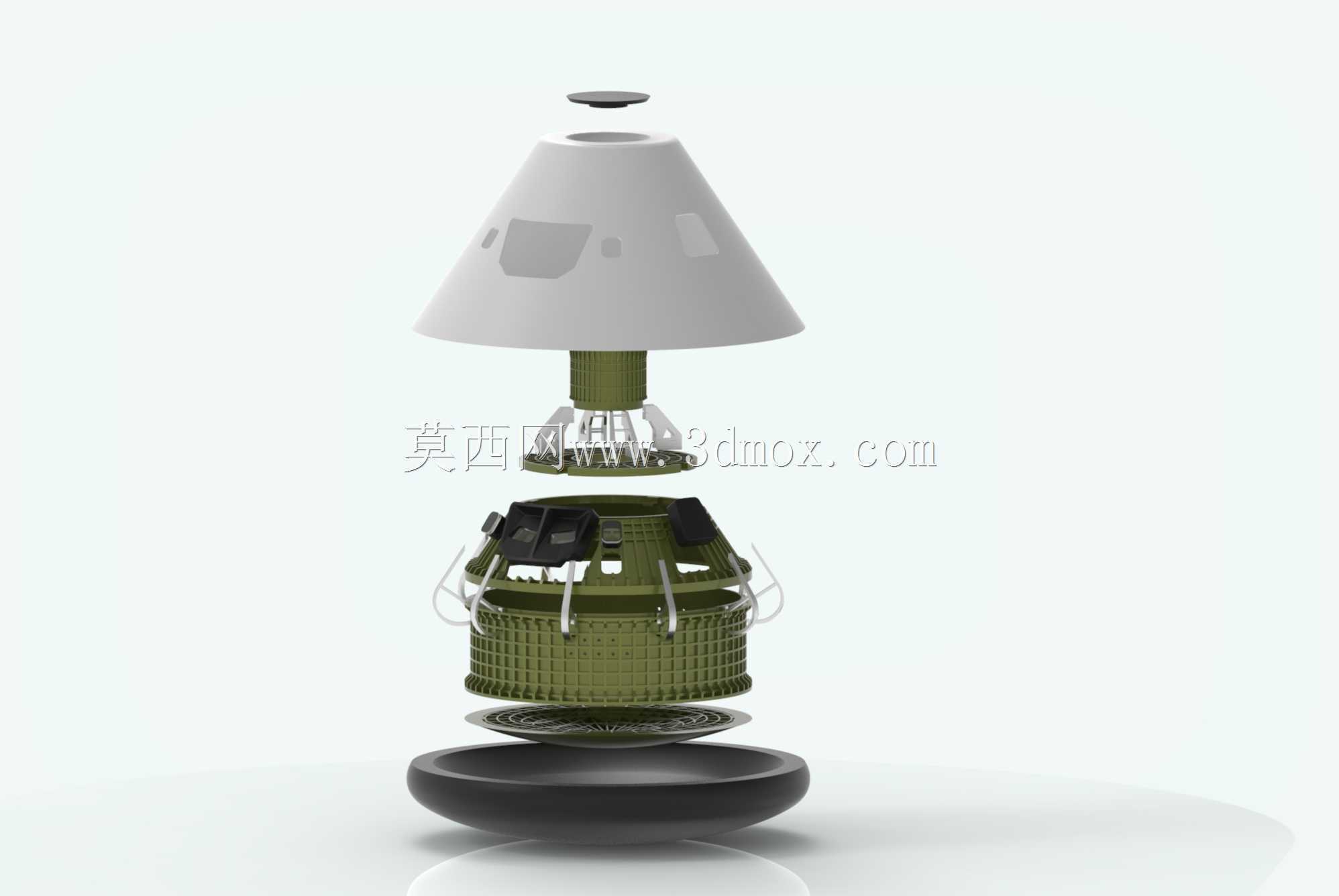

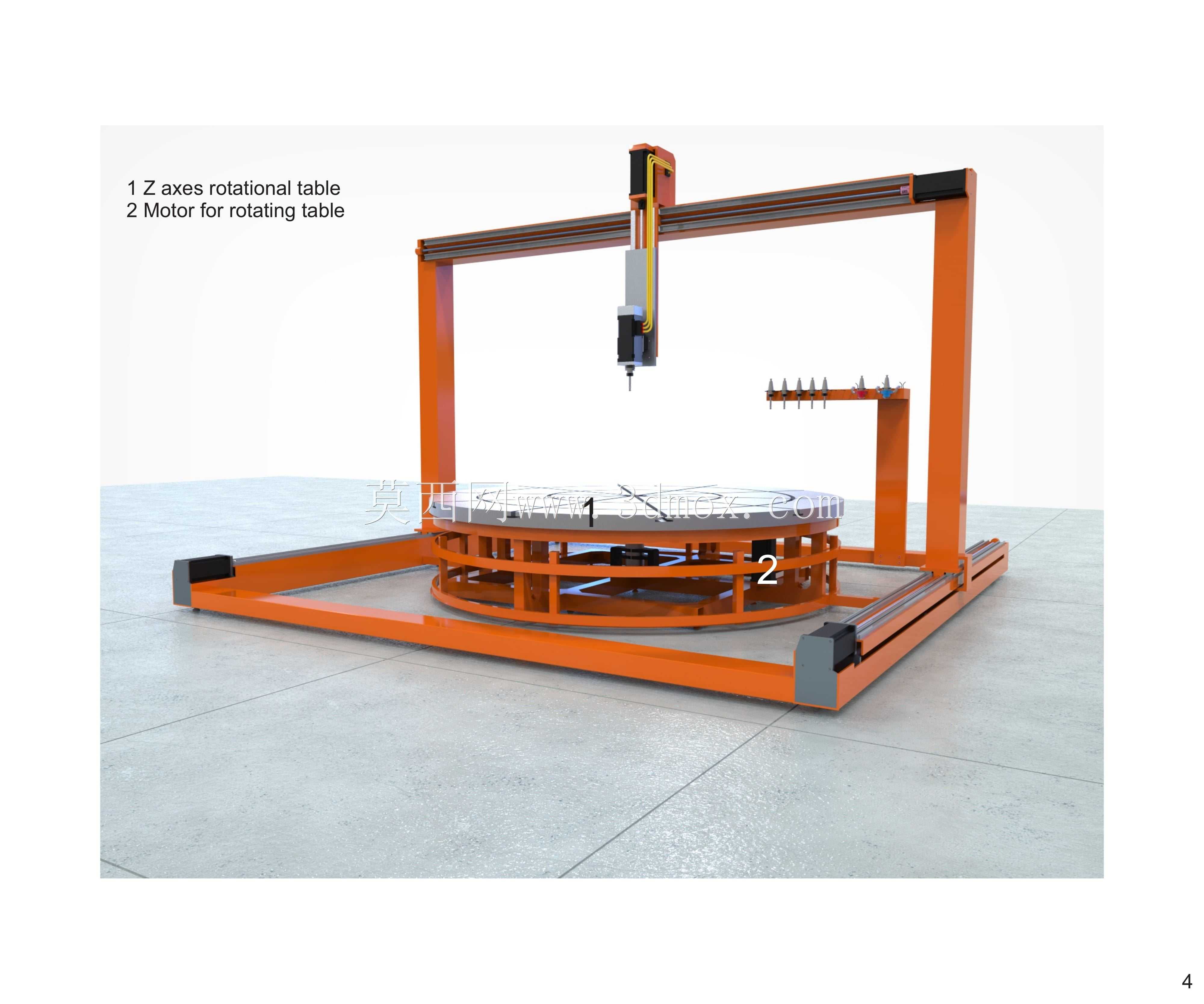

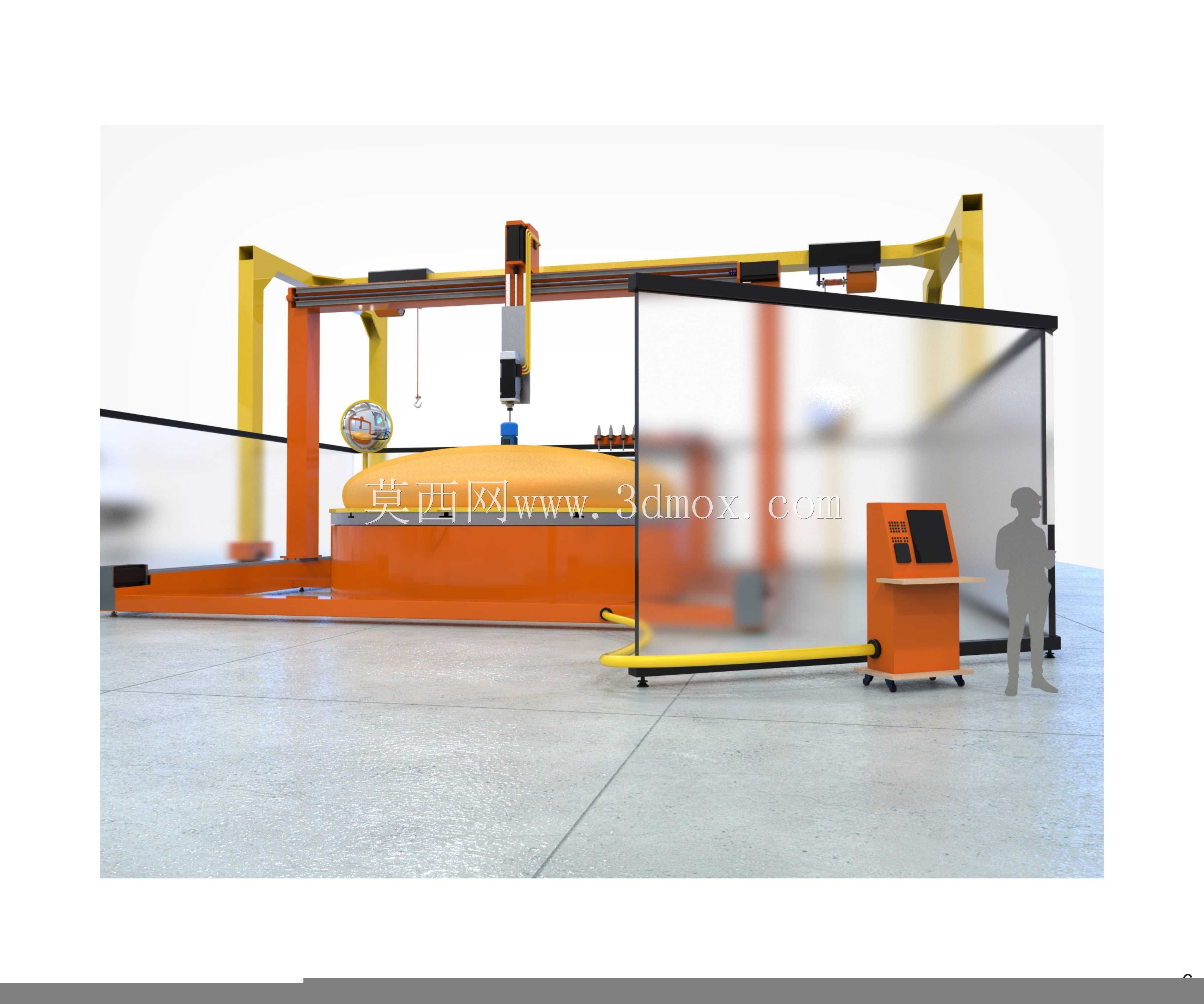

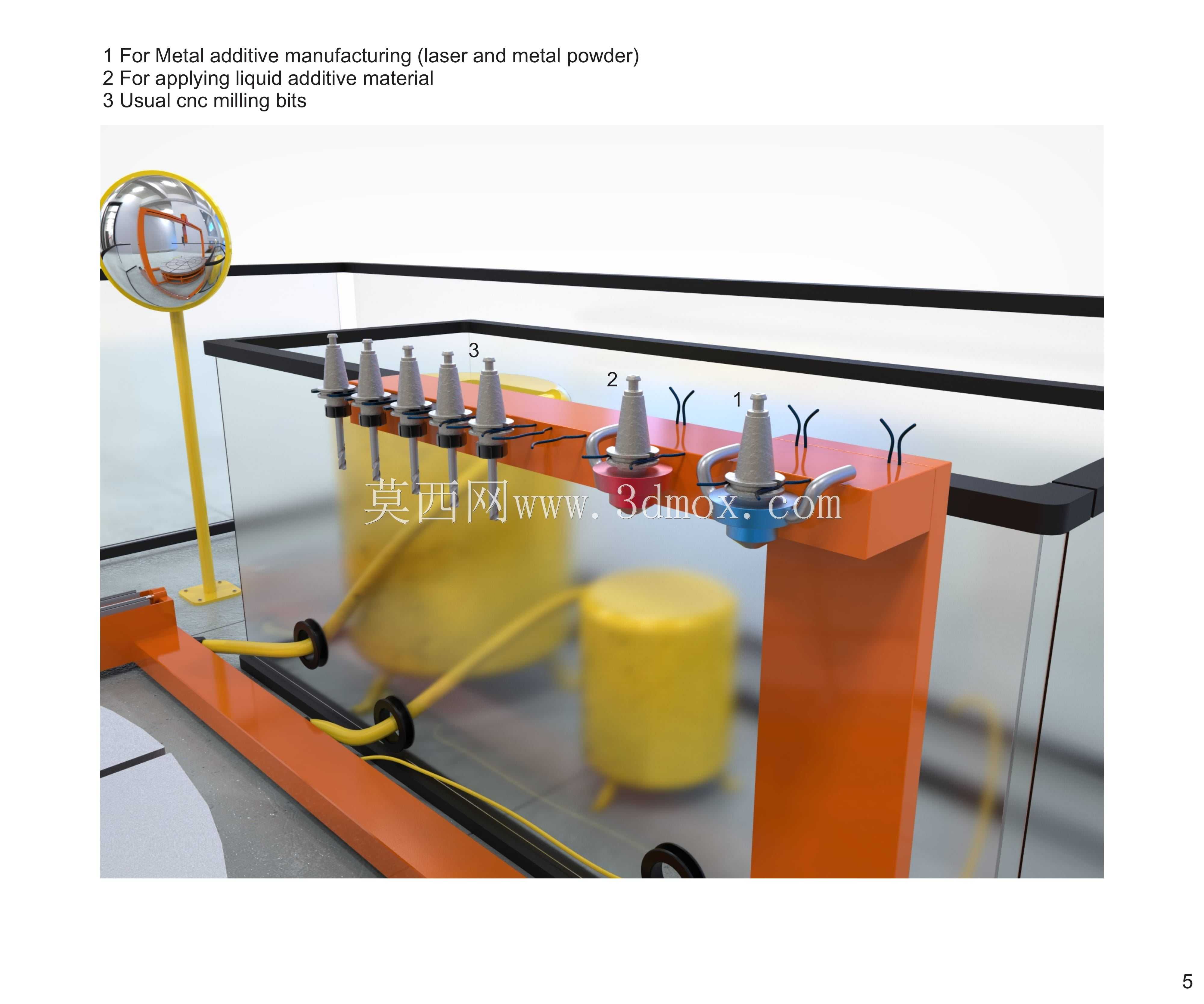

这款复合式增材制造设备，主要面向小尺寸精密构件的一体化成型场景，可覆盖实验室样件试制、小型定制化功能件生产、教学实训演示等多类应用需求，解决了传统单一工艺3D打印设备成型后需二次转序加工的痛点，能在同一工位完成增材堆积与减材精整的全流程作业。设备采用双喷嘴模块化布局设计，工具托盘可实现两种喷嘴的自动切换，其中一类喷嘴适配液态添加材料，可完成柔性、易固化膨胀类材质的成型作业，满足软质构件、密封结构类零件的打印需求；另一类喷嘴适配金属粉末材料，配套激光逐层熔融固化路径，可完成金属材质构件的增材成型。为规避传统多轴机械臂在连续作业中稳定性不足、移动精度偏差大的问题，设备选用数控轴替代机械臂作为运动执行结构，依托数控轴的高刚性、高移动精度特性，在建立成型运动模型时融入车床作业逻辑，将x轴作为核心承载运动轴，让cnc模组兼顾高速移动稳定性与重定位精度，相比传统臂式结构运动响应更快、长时间作业精度保持性更好，同时能有效压缩设备整体制造成本。设备的所有介质输送管道均通过数控机床级别的型材加工成型，管道内壁粗糙度、接口同轴度均满足高精度输送要求，可避免粉末卡滞、液态材料滴漏等常见故障。在增材成型工序完成后，设备可自动从刀具托盘调用端铣刀，对成型件的轮廓面、装配基准面进行精加工，去除打印过程中产生的台阶纹、支撑残留，让成型件的尺寸精度、表面粗糙度直接满足装配使用要求，无需转至其他机加工设备二次处理。精加工工序完成后，打印完成的部件可通过配套的电动小车沿预设轨道移动，电动小车自带抬升机构，可将部件向上托举并转运至建筑物外围的物料周转区域，实现成型件的自动出料转运，无需人工进入作业工位取件，既提升了作业安全性，也能让设备实现连续化无人值守作业。设备整体结构紧凑，安装边界预留了充足的管线接口、维护操作空间，各功能模组采用快拆式设计，日常维护、喷嘴更换、刀具更换均可在短时间内完成，可适配不同材质、不同精度要求的小尺寸构件生产需求。
