TR8导程2毫米梯形丝杠铜螺母传动组件

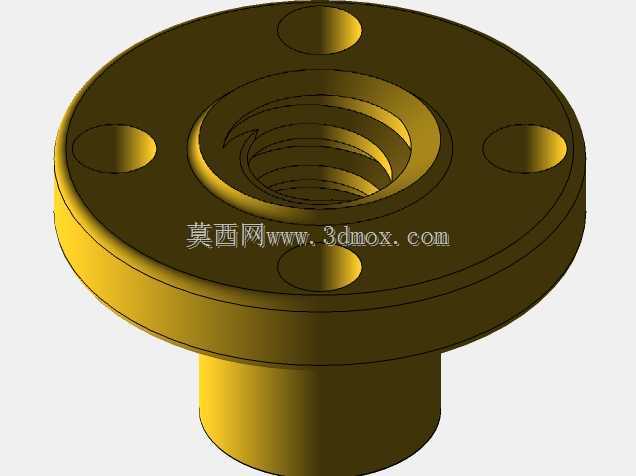

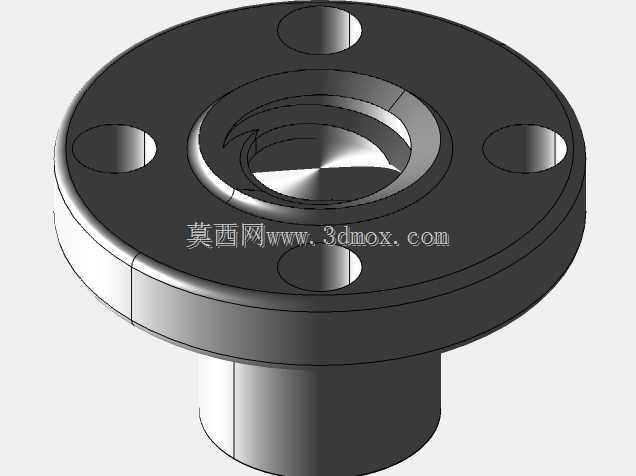

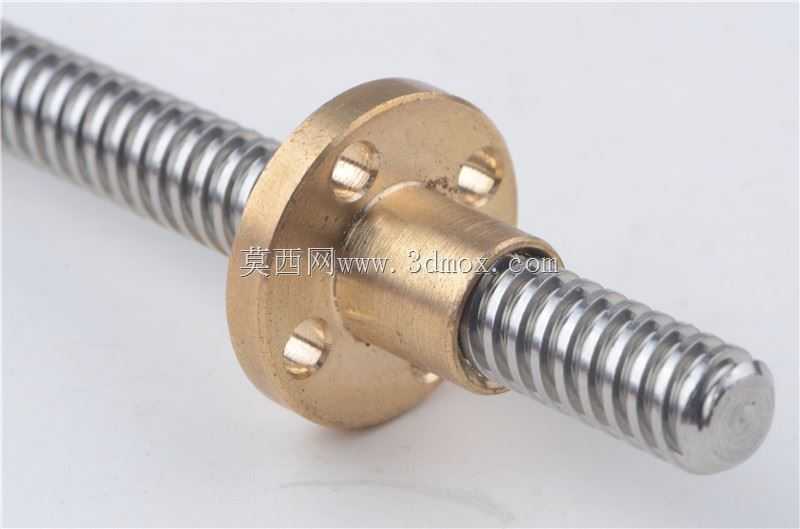

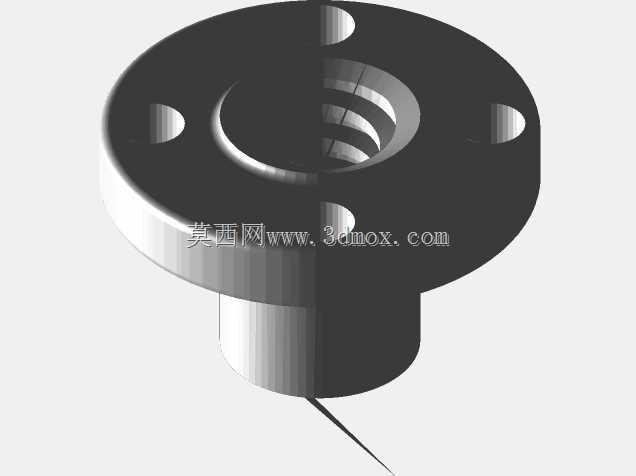

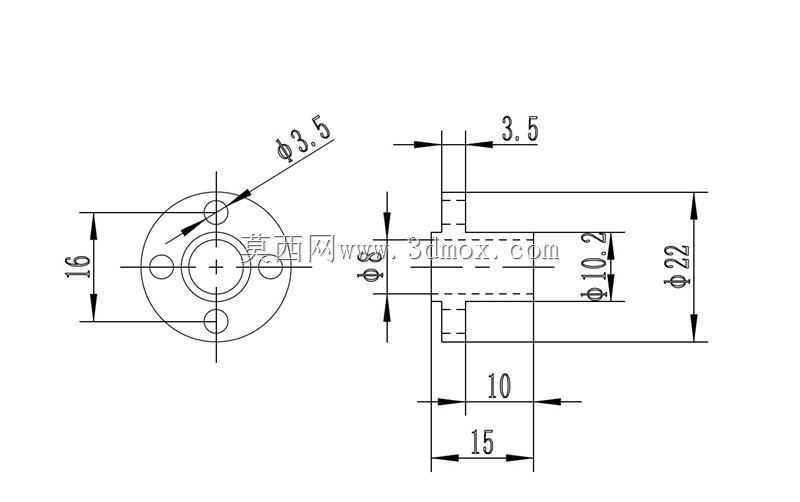

这款TR8规格导程2毫米的梯形丝杠铜螺母组件，是直线传动场景中应用极为广泛的基础传动部件，尤其在桌面级3D打印机Z轴升降结构、小型数控雕刻机进给机构、轻型自动化滑台位移单元、实验室精密微调平台等对传动精度、运行平稳性有一定要求的轻载传动场景中，承担着将旋转运动转化为精准直线位移的核心功能。组件采用丝杠与配套法兰铜螺母组合的结构形式，丝杠部分选用冷拉成型的梯形牙型金属杆，牙型角经过优化设计，既保证了与螺母啮合时的接触面积足够承载轴向负载，又能有效降低传动过程中的摩擦阻力，避免运行过程中出现卡顿、爬行等影响位移精度的问题。配套的法兰铜螺母采用锡青铜材质加工而成，铜质材质本身具备优异的自润滑特性，在日常运行过程中无需频繁添加润滑脂即可保持顺畅的传动状态，同时铜材质的耐磨性能优异，能够在长期往复运行中保持较低的磨损量，大幅延长整套传动组件的使用寿命。法兰盘上设计有均匀分布的安装沉孔，安装时可直接通过螺栓将螺母固定在移动负载的安装面上，无需额外设计复杂的螺母固定结构，能够有效简化设备整体的装配流程，降低设备的结构设计复杂度。在设计层面，这款组件充分考虑了轻载传动场景的安装边界限制，丝杠公称直径为8毫米，2毫米的导程参数意味着丝杠每旋转一周，螺母带动的负载将精准移动2毫米，这个参数既能够满足多数小型设备对位移分辨率的要求，又不会因为导程过小导致升降进给速度过慢，兼顾了传动精度与运行效率的平衡。法兰螺母的外径、安装孔位间距都经过标准化设计，能够适配市面上多数通用型材搭建的设备框架，用户在进行设备设计时无需单独定制螺母安装位，可直接选用标准规格的安装座进行装配，大幅缩短设备的研发与装配周期。丝杠的端部可根据实际使用需求加工成不同的适配结构，既可以搭配联轴器与步进电机输出轴直连，也可以加装同步轮实现动力的远距离传递，适配不同设备的动力布局需求。在实际运行过程中，这套传动组件的梯形牙型具备一定的自锁特性，当垂直方向使用时，即使动力端停止输出，螺母也不会因为负载的重力作用出现自行下滑的情况，能够有效提升设备运行的安全性，避免因为意外滑移导致的设备损坏或者加工件报废问题，尤其适合3D打印机这类垂直升降负载的应用场景，能够在打印过程中保持Z轴位置的稳定性，避免出现层纹偏移、层高不均等影响成品质量的问题。铜螺母与金属丝杠的配合间隙经过精密调校，既不会因为间隙过大导致传动回程差影响位移精度，也不会因为间隙过小导致传动阻力过大增加电机负载，在常规使用环境下能够长期保持稳定的传动精度，满足小型精密设备的位移控制需求。
