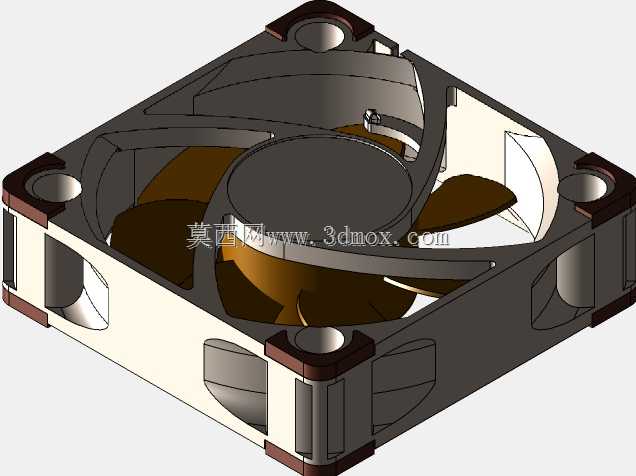

猫头鹰NF-A4x10 40mm规格散热风扇结构设计

这款40mm规格的小型轴流散热风扇，是面向紧凑空间散热需求打造的风冷组件，广泛应用于ITX迷你主机、嵌入式工控板、小型网络设备、桌面级外设、精密仪器局部散热等场景，能够在有限的安装空间内提供稳定的定向气流，带走电子元器件工作产生的积热，避免设备因过热出现性能降频、运行不稳定甚至硬件损坏的问题。从实际使用场景来看，这类小尺寸风扇常被部署在设备内部的狭窄风道中，既要满足紧凑安装的尺寸要求，也要兼顾运行时的低噪音表现，适配对噪音敏感的桌面使用、静音办公等环境，同时还要保证长期运行的结构可靠性，减少震动带来的部件松动与额外噪音。在功能特性上，这款风扇采用经典的轴流送风结构，外框为方形带安装孔位的设计，四角设置有缓冲减震的角垫结构，能够缓冲风扇运转时产生的细微震动，避免震动传递到安装壳体上引发共振噪音；扇叶采用曲面优化的叶型设计，在保证足够风压风量的前提下，优化了叶片切风的角度，降低气流扰动产生的噪音，实现静音散热的效果。设计过程中优先保证了外部安装尺寸的精准性，外框的长宽、安装孔的孔位间距、整体厚度都严格遵循40mm规格风扇的通用安装标准，能够直接适配市面上同规格的风扇安装位，不需要额外修改安装结构即可完成替换或装配；考虑到逆向测绘的实际局限，内部叶片的曲面做了功能性还原，重点保证气流走向、送风能力的匹配度，能够满足结构装配验证、风道仿真模拟、设备整体装配干涉检查等设计环节的使用需求。在安装边界层面，这款风扇的外廓尺寸严格控制在40mm见方、10mm厚度的范围内，四角的安装孔位预留了标准的螺丝安装空间，安装时不会超出外框的边界范围，能够嵌入到厚度仅10mm的狭窄安装槽内，适配各类紧凑结构的设备内部布局；外框侧面预留了走线的避让空间，不会出现线材挤压扇叶的问题，四角的减震垫略微突出外框平面，安装后能够在风扇与安装面之间形成细微的缓冲间隙，既可以减震，也能避免硬接触带来的磨损，提升长期使用的稳定性。
