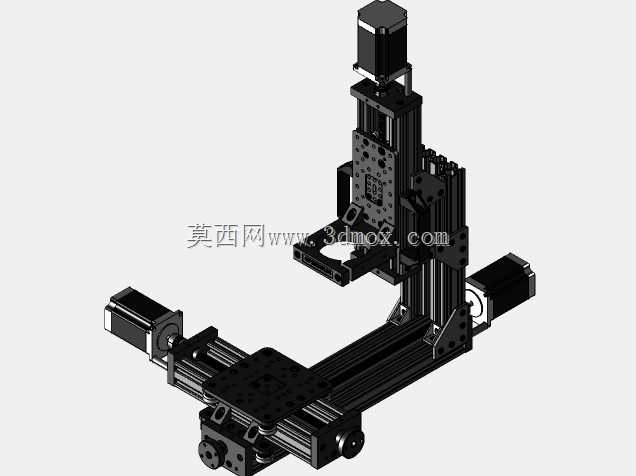

三轴联动小型铣削加工机械结构

该结构属于桌面级小型铣削加工设备的核心传动总成，主要面向小尺寸工件的精密铣削、轻量切削加工场景，可适配个人工坊、教学实训、小批量非标零件打样等使用需求，能够完成平面铣削、沟槽加工、简易轮廓成型等常规机加工工序，相比大型工业机床占地空间更小，部署灵活，对安装场地的承重、空间要求更低，适合小空间内的轻量化加工作业。整套结构采用铝型材搭建主体机架，型材拼接处通过专用角件与紧固件完成锁固，无需复杂的焊接工艺，装配调整便捷，后期维护时可快速拆解更换受损部件，机架的型材槽道可兼容各类标准附件的加装，用户可根据实际加工需求拓展冷却管路、防护挡板、工件定位夹具等配套组件。三个直线运动轴分别搭载独立驱动电机，X轴负责工作台的横向进给运动，Y轴负责纵向进给位移，Z轴搭载加工主轴完成垂直方向的进刀与退刀动作，各轴通过传动组件将电机的旋转运动转化为滑台的直线位移，传动路径经过优化，可保证进给过程的平稳性，减少低速爬行问题，保障加工过程中的进给精度。设计阶段针对Z轴电机的安装结构做了专项优化，调整了电机的固定位与连接结构，让Z轴的传动链路更短，降低传动环节的间隙累积，同时优化了Z轴滑台的配重受力分布，避免垂直轴长时间使用后出现下坠偏移问题，提升主轴运行的稳定性。各轴的滑台安装面预留了标准的连接孔位，X轴工作台面可适配通用平口钳、小型吸盘等装夹工具，Z轴安装端可兼容不同规格的高速主轴，用户可根据加工材质的硬度、加工精度要求更换适配的主轴部件。整套结构的安装边界紧凑，横向与纵向的占地尺寸适配常规工作台面摆放，高度方向预留了足够的Z轴行程空间，可满足一定厚度范围内的工件加工需求，各轴的行程限位位置可根据使用需求灵活调整，适配不同尺寸工件的加工范围，运动部件的走线均沿型材槽道布置，避免运动过程中出现线缆拉扯、干涉的问题，提升设备运行的可靠性。
