适配台锯的改进型集尘接口方形防尘罩

　　在木工作业车间的日常生产中，台锯切割木料产生的木屑扬尘一直是影响作业环境、设备寿命与操作人员健康的核心问题，传统台锯原配的防尘集尘结构往往存在接口适配性差、集尘覆盖范围不足、安装贴合度不佳的问题，尤其是部分停产型号的台锯，原厂配件采购难度大，通用配件又难以匹配设备的安装边界，导致集尘效率大打折扣，作业区域木屑堆积，既增加了日常清理的工作量，也存在一定的消防安全隐患。这款适配台锯的改进型防尘集尘罩，正是针对这类实际作业痛点做的结构优化，核心作用是在台锯锯切作业的下方区域形成封闭的集尘腔，将锯切产生的木屑、粉尘通过上部的转接端口接入车间中央吸尘系统或者独立工业吸尘器，避免粉尘四散到车间环境中。从结构设计来看，

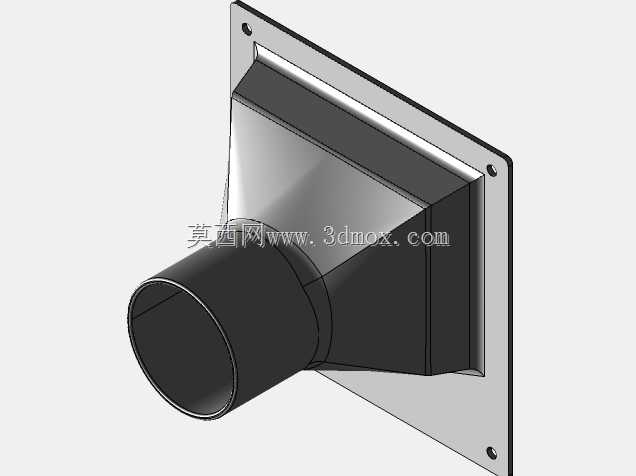

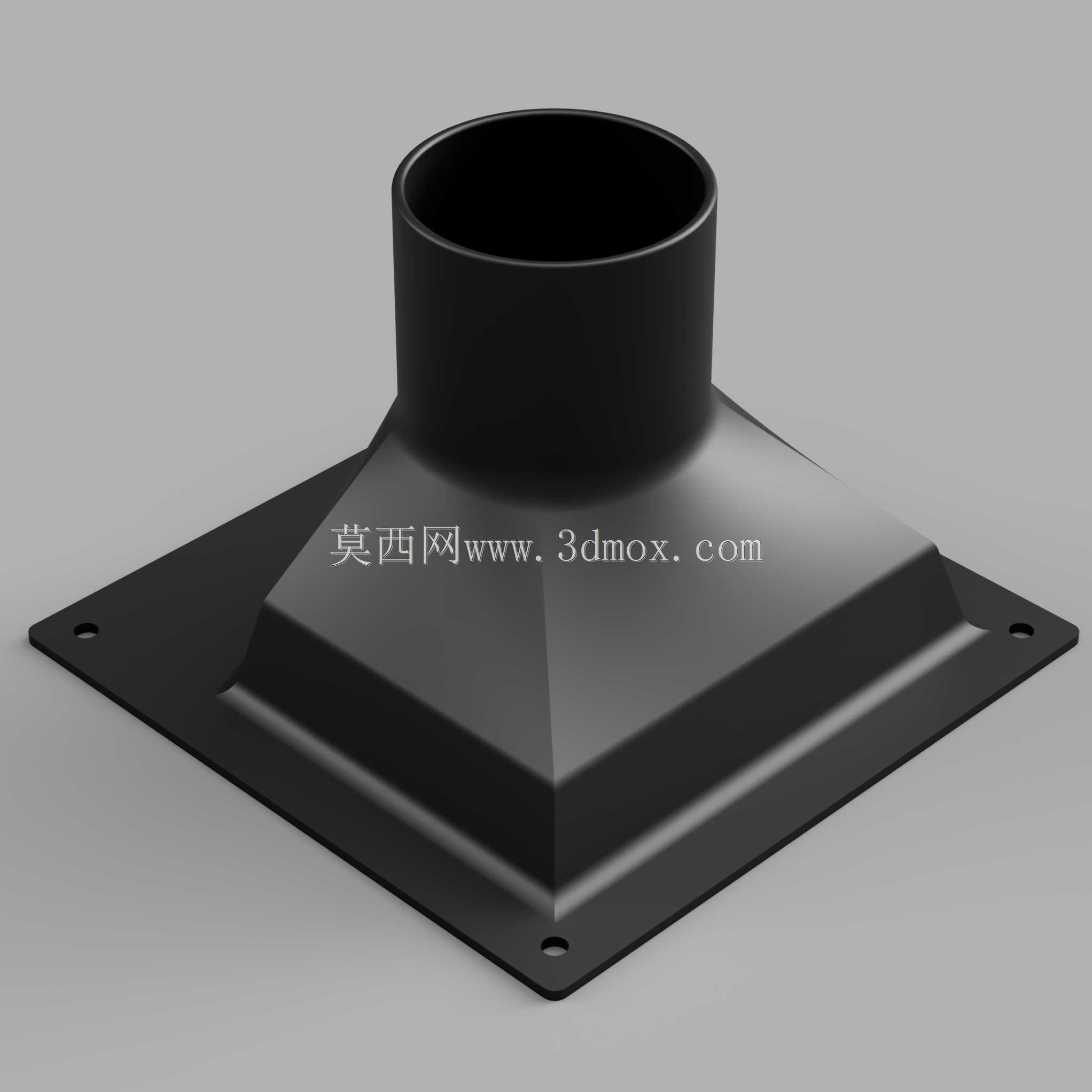

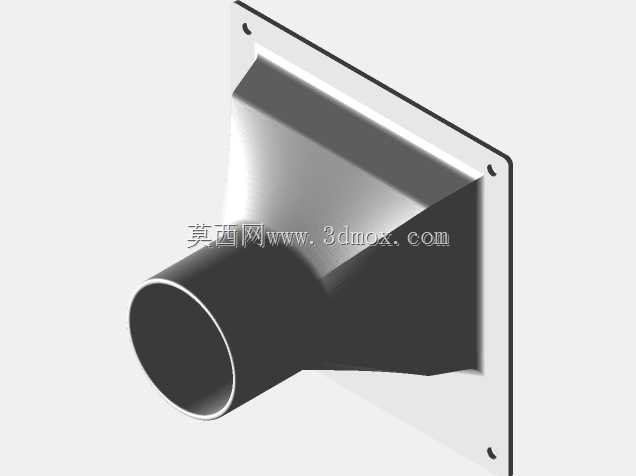

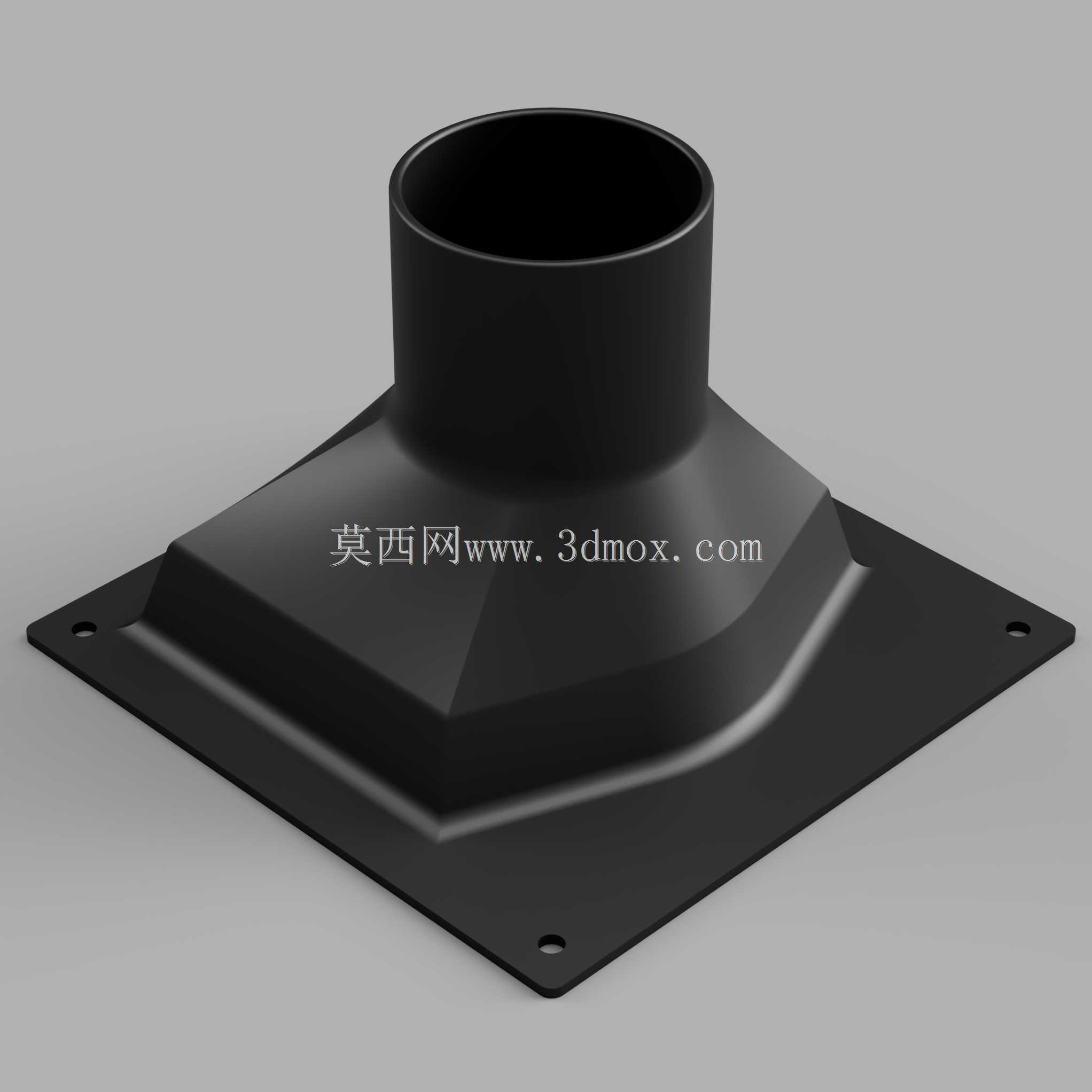

　　整个防尘罩采用下宽上窄的天圆地方过渡结构，底部是带安装孔的方形法兰边，能够完全覆盖台锯工作台下方的锯片作业区域，法兰边上的安装孔位可以直接通过螺栓固定在台锯的工作台底架上，安装时不需要对原有台锯结构做大规模改动，只需要对应原有安装位打孔或者直接适配原有螺孔即可，法兰边的平面度经过结构优化，安装后可以和台锯底部的安装面紧密贴合，避免出现缝隙漏尘的问题。上部的圆柱形转接端口是整个结构的核心改进点，区别于原厂4英寸的固定端口尺寸，这款改进版将端口尺寸调整为2.3英寸，能够适配更多车间常用的中小型吸尘软管，不需要额外采购大转小的异径转接头，减少了管路连接的节点，也就降低了管路漏风、风压损耗的概率，

　　当然如果实际作业场景需要适配其他尺寸的吸尘管路，也可以在三维结构的基础上快速调整端口直径，整个过渡段采用平滑的斜面设计，没有直角死角，木屑被吸尘气流带动时可以顺着斜面顺利进入上部的吸尘管路，不会在罩体内部形成积料死角，避免长期使用后木屑堆积在罩体内堵塞风道、滋生霉菌或者引发火灾隐患。在实际安装使用时，需要先确认台锯工作台底部的安装空间，这款防尘罩的方形法兰边的外轮廓尺寸刚好覆盖锯片的最大摆动行程范围，不会和台锯内部的升降、角度调节机构产生运动干涉，安装前可以先将台锯的锯片升到最高位置、调整到最大倾斜角度，确认罩体的内部净空能够完全容纳锯片的所有运动位置，再通过螺栓将法兰边紧固在工作台底部，紧固时要注意对角均匀施压，

　　避免法兰边受力不均产生翘曲，导致贴合面出现缝隙。连接上部吸尘管路时，要保证软管插入端口的深度足够，并用喉箍紧固，避免吸尘时风压较大导致软管脱落。实际作业过程中，这款防尘罩的集尘效率相比原厂配件有明显提升，因为过渡段的流线型设计减少了风道阻力，吸尘风压的损耗更小，锯切产生的木屑刚从锯缝落下就会被气流带入吸尘管路，不会在工作台下方堆积，日常只需要定期检查安装螺栓是否松动、管路连接是否密封即可，不需要频繁清理罩体内部的积料。从设计思路上来说，这款结构没有追求复杂的造型，完全围绕木工作业的实际需求出发，首先解决了停产型号台锯配件缺失的问题，其次优化了端口的适配性，减少了额外配件的采购成本，同时通过流线型的过渡结构降低了风阻，提升了集尘效率，方形法兰的安装方式也兼顾了安装的便捷性和密封性，不管是小型木工坊的单台台锯改造，还是规模化家具生产车间的批量设备升级，都可以直接套用这个结构，根据自身台锯的实际安装尺寸调整法兰大小、端口直径和罩体高度，不需要从零开始做结构设计，能够大幅缩短设备改造的设计周期。
