四自由度多用途夹持式机械臂结构设计

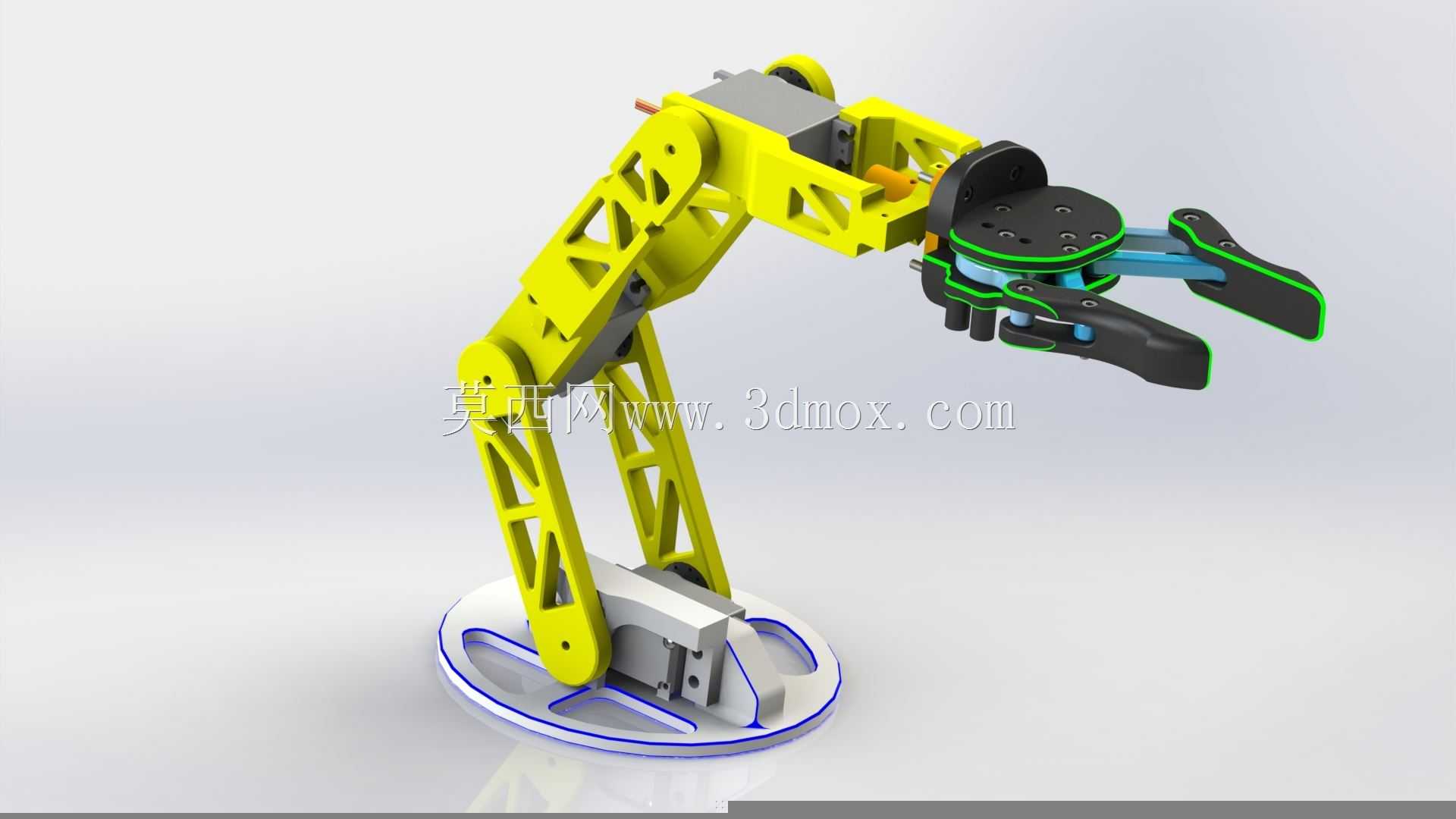

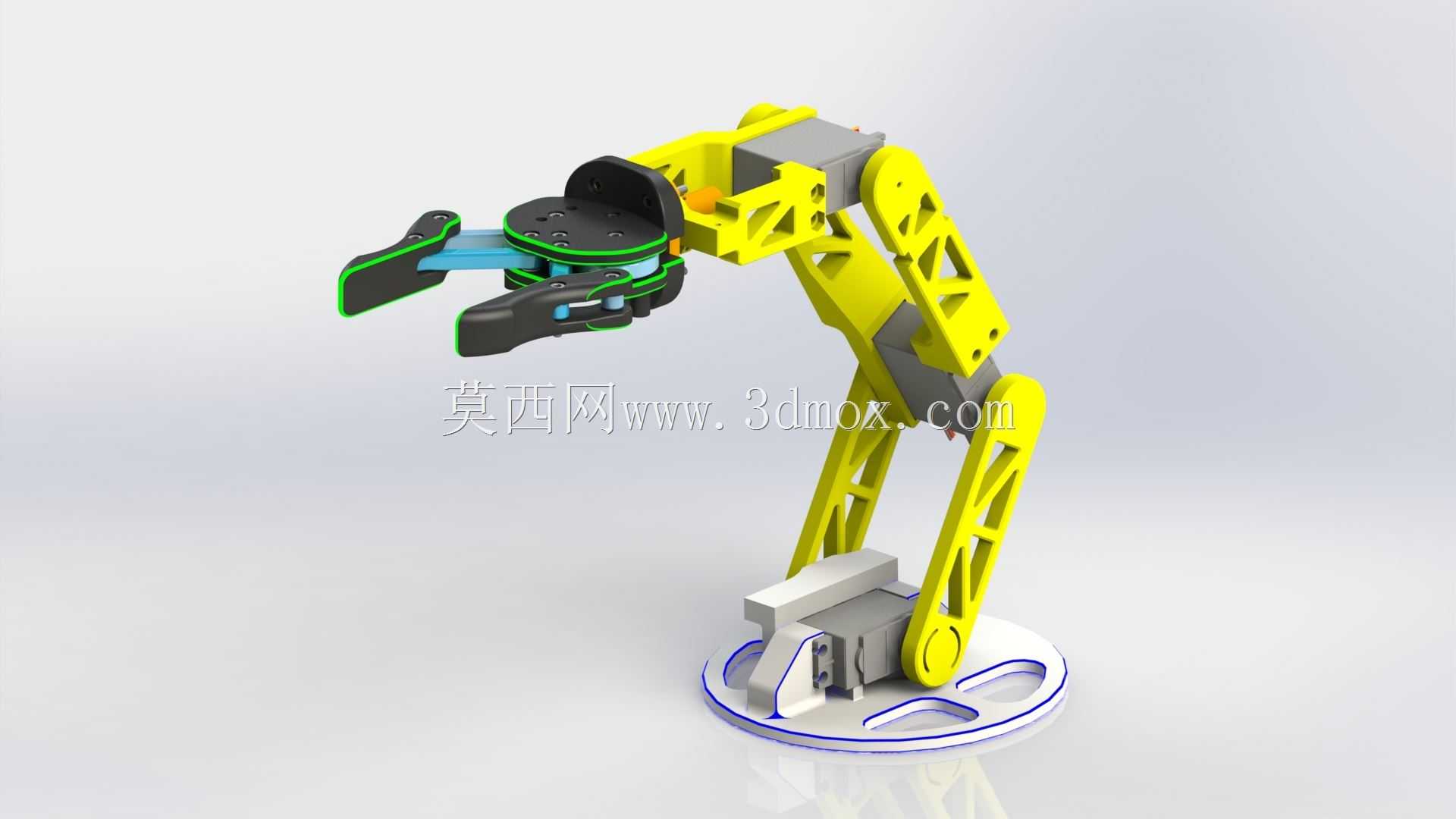

这款四自由度多用途机械臂，面向轻型工业作业、教学实训、小型自动化工作站场景设计，可适配电子元器件分拣、实验室样品转运、轻型工件上下料、教学演示验证等多元作业需求，能够在狭小作业空间内完成精准的夹持、转运、姿态调整动作，替代人工完成重复性高、定位精度要求稳定的轻型作业任务。从功能特性来看，该机械臂采用串联关节式构型，四个自由度分别覆盖底座水平回转、大臂俯仰摆动、小臂俯仰摆动、末端夹爪回转动作，可实现作业范围内任意空间点位的可达，末端配套的自适应夹爪可根据被夹持物件的外形调整夹持接触面，既可以夹持规则形状的方形、圆形工件，也能适配外形存在轻微不规则的轻型物件，夹持力度可通过关节驱动参数调整，避免夹损易碎或易变形的薄壁工件。设计过程中，整体结构采用轻量化镂空构型思路，大臂与小臂构件均做了镂空减重处理，在保证结构刚性满足额定负载要求的前提下，尽可能降低运动构件的自重，减少关节驱动的负载余量，提升关节运动的响应速度与运行平稳性；底座采用圆盘式安装结构，预留了标准安装孔位，既可以直接通过螺栓固定在水平工作台面，也可以适配移动平台、流水线侧装支架等不同安装载体，安装边界灵活，不需要额外定制复杂的转接构件即可完成部署。从安装尺寸边界来看，圆盘底座直径适配常规小型自动化工作站的台面安装间距，臂展完全展开后可覆盖半径范围内的环形作业区域，关节运动过程中无突兀外凸结构，不会与周边的流水线护栏、料架等周边设备产生运动干涉，各关节的走线均采用内置式布局，避免运动过程中线缆外露产生缠绕、磨损问题，提升长期运行的可靠性。关节铰接位置采用耐磨衬套配合限位结构，既保证关节转动的顺滑度，也通过机械限位限制各关节的极限运动角度，避免运动超程造成结构磕碰或驱动部件损坏，整体结构兼顾了作业灵活性、部署便捷性与运行可靠性，能够适配多场景下的轻型自动化作业需求，也可作为机械原理教学的具象演示载体，直观展示多自由度串联机械臂的运动逻辑与结构组成。
