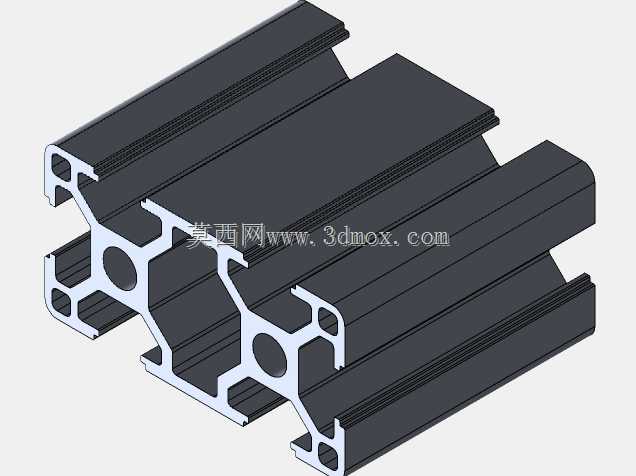

3060规格工业铝挤压型材结构设计

这款30×60截面规格的铝挤压型材，是工业装配领域应用极为广泛的基础搭建构件，在自动化生产线机架搭建、设备防护围栏、检测工作台框架、物料周转货架、非标设备支撑结构等场景中承担核心承重与连接作用。不同于常规等截面铝型材，该款型材采用非对称槽位布局设计，能够同时适配垂直方向大跨度承重与水平方向多组件挂载的双重需求，在光伏组件支架、电子流水线操作台、工业机器人外围防护栏的搭建场景中，无需额外拼接多根型材即可满足不同方向的安装固定要求，大幅减少装配环节的连接件用量，降低整体框架的拼接误差累积。从设计思路来看，型材截面采用多腔室中空结构，在保证整体抗弯抗扭强度的前提下尽可能降低型材自重，截面内预设的圆形定位孔可直接穿入圆棒实现多段型材的快速对位拼接，无需额外加工定位基准面；周边分布的T型槽采用标准工业槽宽设计，可兼容通用规格的T型螺栓、滑块螺母，无需对型材进行二次钻孔攻丝即可完成各类脚轮、合页、面板、传感器支架的快速安装，适配模块化快装的工业装配需求。外形尺寸上，型材截面严格控制为30mm×60mm的矩形边界，截面边缘做圆弧过渡处理，避免装配过程中锐边划伤操作人员，型材长度可根据实际搭建需求任意裁切，两端可搭配专用端盖实现封边防护，既提升整体外观整洁度，也能避免中空腔室内进入杂物积灰影响后续配件安装。在实际使用中，该款型材的槽位间距经过精准计算，相邻槽位的中心距匹配通用工业配件的安装孔距，安装亚克力防护板、钣金门板、走线槽时可直接通过槽内紧固件固定，无需额外加装转接件；型材壁厚经过力学仿真优化，在单根型材跨度达到1.2米时仍可保证承重后的形变量控制在工业装配允许的公差范围内，满足多数中小型工业设备框架的承重要求。同时型材表面采用阳极氧化处理，具备良好的耐磨与抗腐蚀性能，可在常规车间环境下长期使用不出现锈蚀、表层脱落问题，适配电子装配、食品包装、仓储物流等多行业的框架搭建需求，搭配对应规格的角码、连接件可快速组装成各类结构，大幅缩短非标设备的框架搭建周期，降低现场加工的工作量。
