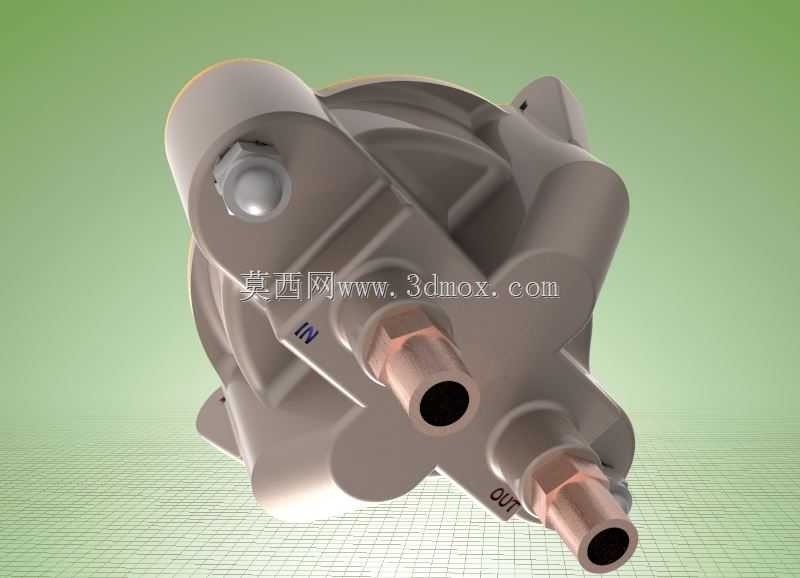

紧凑型多接口滚筒式流体输送泵结构

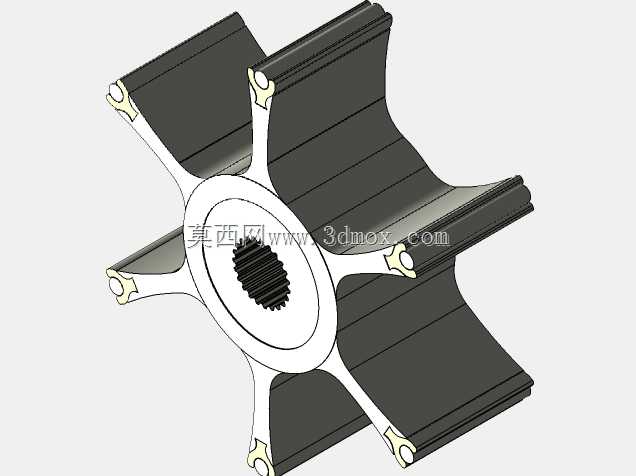

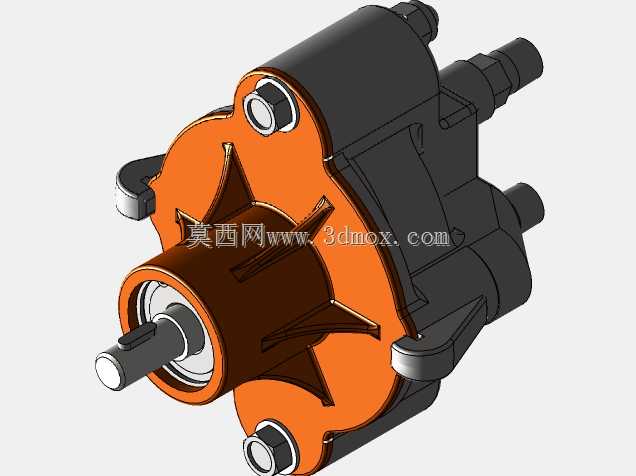

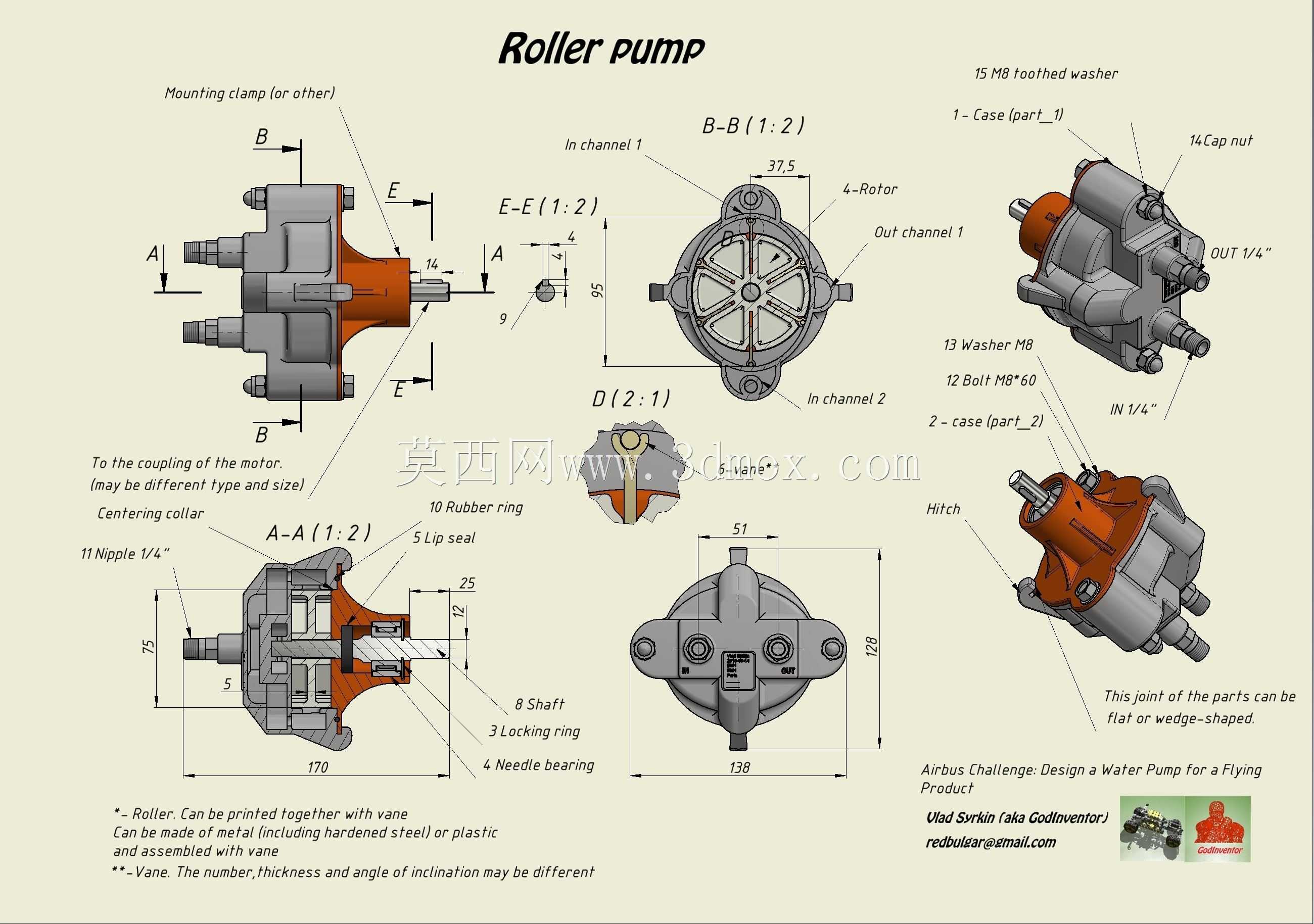

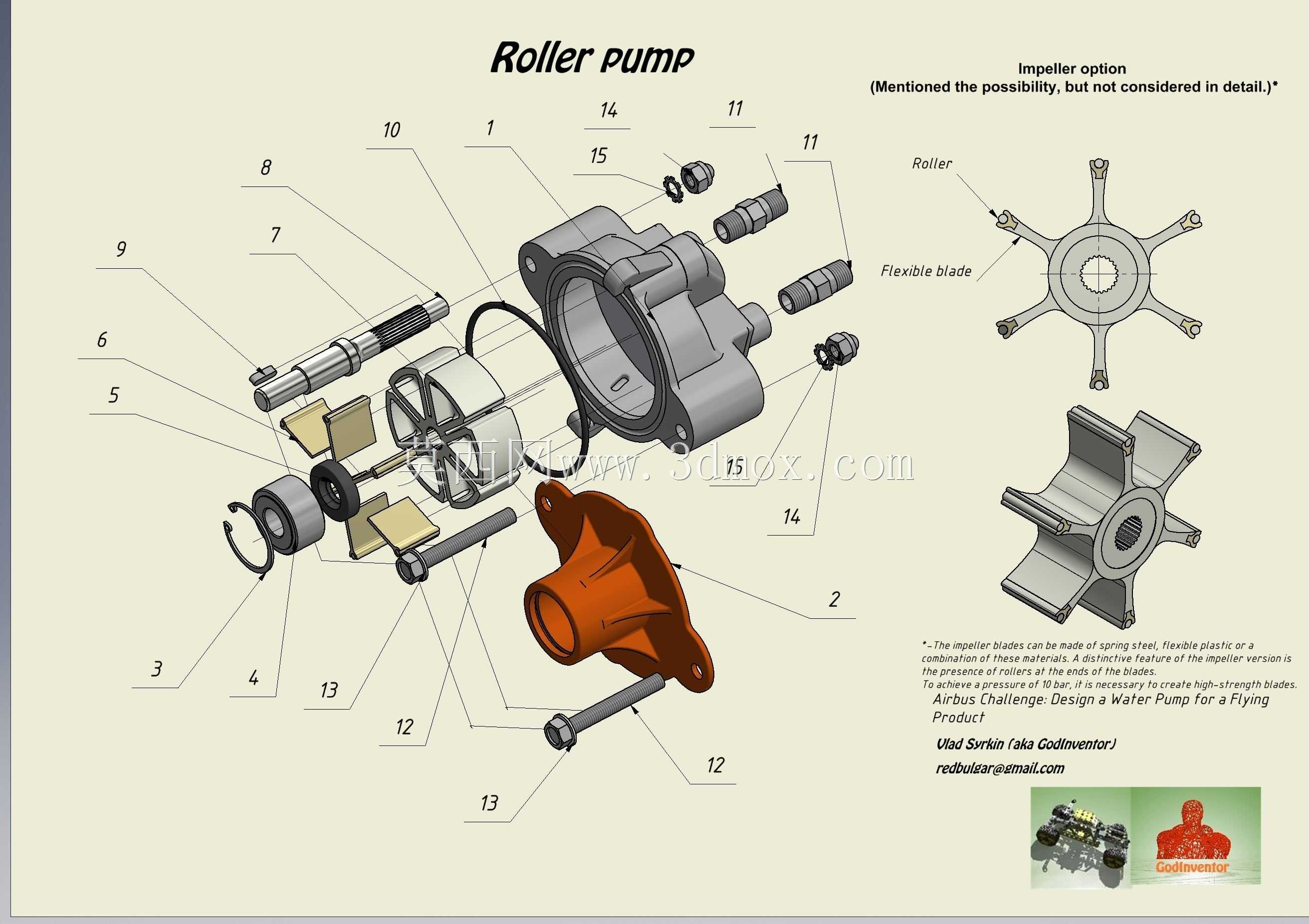

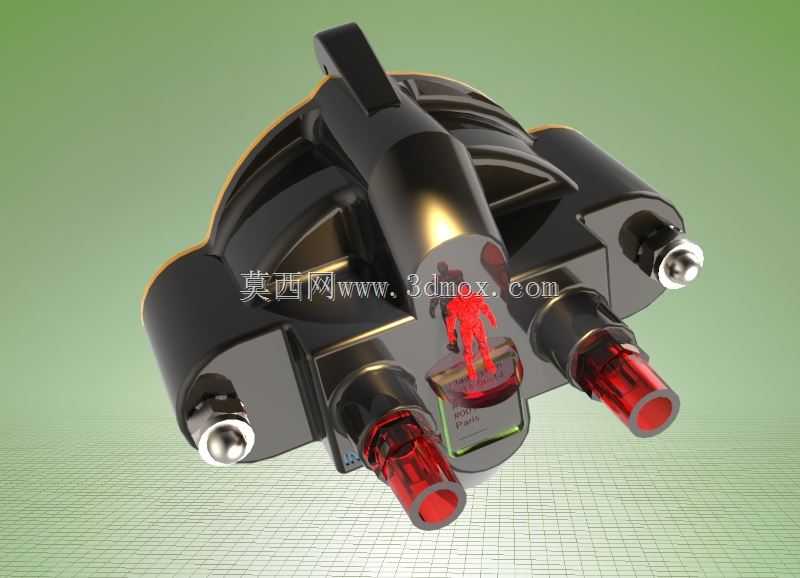

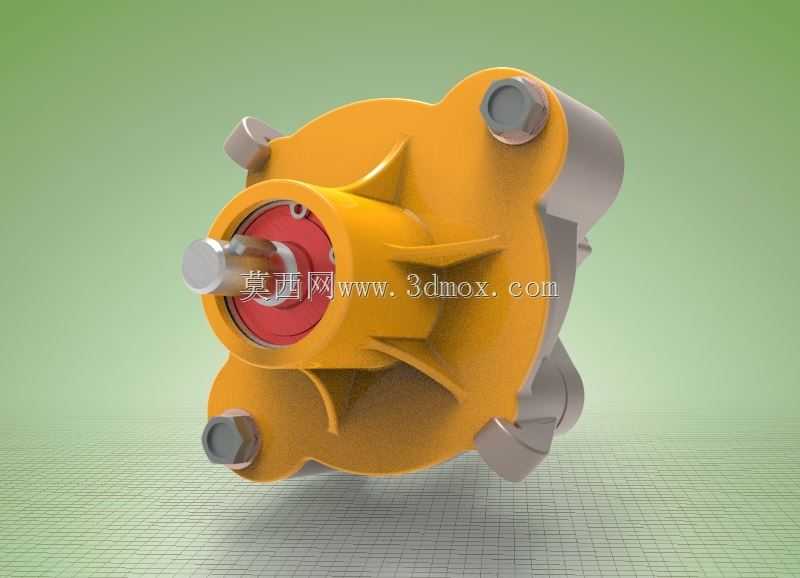

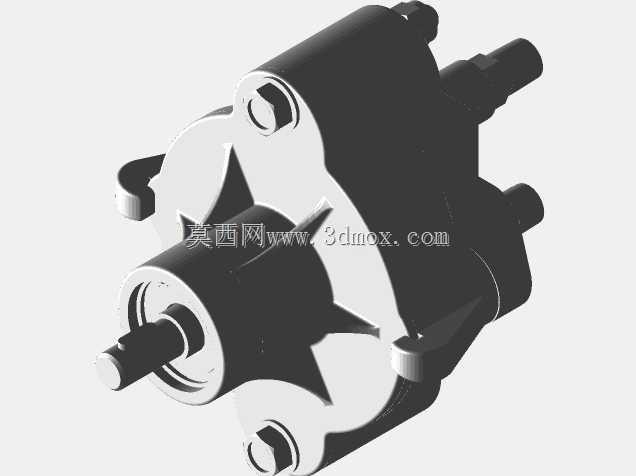

这款滚筒式流体输送泵主要面向小型流体传输场景设计，可适配小流量的气体、低粘度液体输送需求，常见于小型实验设备、便携医疗装置、小型气动回路、家用净水设备以及桌面级流体分装装置中，能够在有限的安装空间内完成稳定的流体增压与输送作业。该泵体采用滚动摩擦替代传统泵类的滑动摩擦结构，核心传动区域通过滚筒组件的连续滚动挤压流体腔道实现流体定向输送，相比传统滑片泵、隔膜泵，其运转过程中摩擦损耗更低，核心部件的使用寿命更长，同时运转过程中产生的振动与噪音更小，适合对静音表现有要求的民用、医用场景。泵体整体采用对称式布局设计，三个流体接口呈三角分布，可同时支持单路进两路出或者两路进单路出的流体回路配置，接口采用标准快插式结构，能够直接适配常规规格的气动软管、流体输送软管，无需额外定制转接接头，现场安装与管路排布的灵活度更高。泵体外壳采用高强度工程塑料与金属嵌件结合的结构，受力区域嵌入金属衬套强化结构强度，既控制了整体重量，又保证了安装固定点位的结构强度，能够耐受常规工况下的管路拉扯与振动冲击。其整体外形为类圆柱式紧凑结构，安装边界可适配直径120mm以内的圆形安装位，也可通过侧边的固定耳片采用平面螺丝固定，安装孔位兼容常规小型泵的安装尺寸，可直接替换同规格的传统小型泵体，无需对原有设备的安装结构做改造。设计过程中重点优化了滚筒与腔道的接触型线，通过调整滚筒的弧度与挤压行程，在保证流体密封性能的前提下，降低了挤压过程中对腔道的磨损，同时减少了流体输送过程中的脉动，让输出的流体压力更稳定，避免小流量工况下的流量波动问题。泵体的核心传动部件采用模块化设计，拆解维护时无需专用工具即可完成易损腔道的更换，后期维护成本更低，同时整体结构无外露的传动部件，使用过程中的安全系数更高，无需额外加装防护外罩即可直接安装在设备外露区域。
