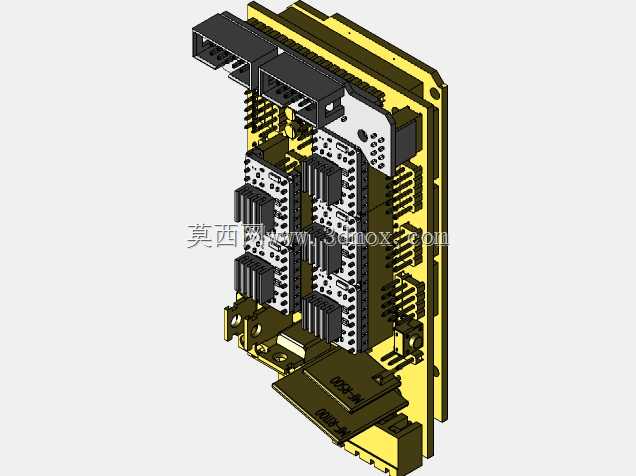

Arduino Mega RAMPS 1.4控制板装配结构

这套装配结构面向桌面级FDM 3D打印设备的核心控制单元设计，主要适配DIY及小型商用3D打印机的电控集成场景，承担设备运动轴驱动、温度采集、挤出头控制、限位信号传输等核心运算与指令下发功能，是3D打印机实现精准成型作业的核心硬件载体。整套装配仅整合七个独立零件，通过简化零件拆分逻辑，大幅降低了多零件装配带来的累积公差问题，避免了传统多组件拼接时容易出现的对位偏差、接插件接触不良等隐患，在不同CAD系统中调用时也能减少结构报错概率，适配不同设计环境下的二次修改需求。设计过程中优先考虑了电控组件的安装兼容性，针对Arduino Mega主控板与RAMPS 1.4扩展板的叠装结构做了专属的定位卡扣设计，扩展板上的步进驱动模块安装位、散热鳍片预留空间、接线端子避让区域都做了精准的边界校核，既保证驱动模块安装后有足够的空气流通间隙辅助散热，也避免叠装后出现元器件干涉、接线端子无法正常插拔的问题。整体安装边界完全匹配标准Arduino Mega板的安装孔位尺寸，固定孔位的位置公差控制在0.1mm以内，可直接适配市面上绝大多数开源3D打印机的电控箱安装位，无需额外打孔改孔即可完成固定。结构上还预留了外接扩展模块的安装空间，后续添加自动调平传感器、无线传输模块、双挤出头扩展组件时，都有对应的避让空间与固定点位，不需要对原有装配结构做破坏性修改。接插件区域做了导向限位设计，插拔接线时不会因为外力偏移导致焊盘脱落，提升了长期使用下的结构可靠性。叠层结构的间隙设置兼顾了散热与结构紧凑性，既不会因为间隙过大导致整体占用空间过多，也不会因为间隙过小导致主控芯片与驱动模块热量堆积，长时间连续打印作业时也能维持稳定的工作温度区间，避免高温导致的运算卡顿、驱动丢步等问题。
