四槽1.5V电池安装固定座结构设计

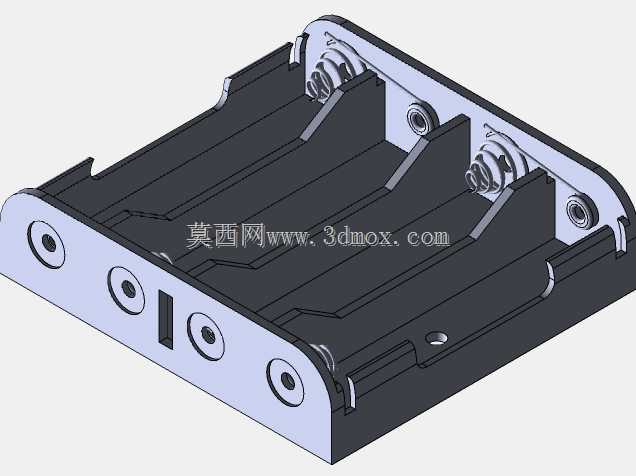

这款四槽1.5V电池座是面向小型电子设备、便携工控终端、教学实验装置、儿童电动玩具等场景开发的电源固定承载部件，核心作用是为四节标准1.5V干电池提供稳定的安装定位、导电连接与结构防护，替代零散的电池接线方案，提升设备电源模块的装配效率与使用可靠性。从功能特性来看，该电池座采用并排四槽布局，每节电池的安装位都设置了适配标准AA/AAA电池外径的弧形限位槽，槽体两端预留了弹簧导电触点与固定金属触片的安装位，一端的弹簧结构可以抵消电池长度公差带来的装配间隙，保证电池在震动、移动场景下也能保持稳定的导电接触，不会出现接触不良、断电跳变的问题。底座侧边设置的多组安装孔位，支持螺丝锁附固定在设备壳体内部的安装柱上，孔位周边做了加厚凸台设计，避免锁附螺丝时塑胶壳体出现开裂变形，同时底座侧面预留的开槽可以方便导电引线从侧边引出，直接连接设备内部的电源管理电路板，不需要额外在壳体上开孔走线。设计思路上，这款电池座优先考虑了装配的便捷性与使用的耐用性，整体采用耐温阻燃的工程塑胶作为主体材质，槽体内部的加强筋结构既可以提升整体结构强度，减少长期使用后的形变，也能在电池装入时起到导向作用，用户不需要刻意对准就能快速将电池推入槽位。外形尺寸方面，整体长宽高严格匹配四节并排电池的排布边界，整体厚度控制在电池直径加底座壁厚的范围内，不会额外占用设备内部的宝贵空间，安装孔位的间距按照通用小型电子设备的内部安装柱标准间距设计，可以直接适配多数常规便携设备的壳体结构，不需要额外修改设备的内部结构设计。在实际应用中，这款电池座可以直接用于需要6V直流供电的小型机器人控制板、便携检测仪器、电动教学教具、桌面小型自动化装置的电源模块，相比直接用导线焊接电池的方案，既方便用户后期更换电池，也能避免电池漏液时直接腐蚀设备电路板，槽体的围边结构可以承接少量漏出的电解液，降低设备损坏的风险。同时底座的平整底面设计，也支持使用双面胶辅助固定在无螺丝柱的超薄设备壳体内，适配更多不同的安装场景。
