帕克系列法兰安装式气动气缸三维设计

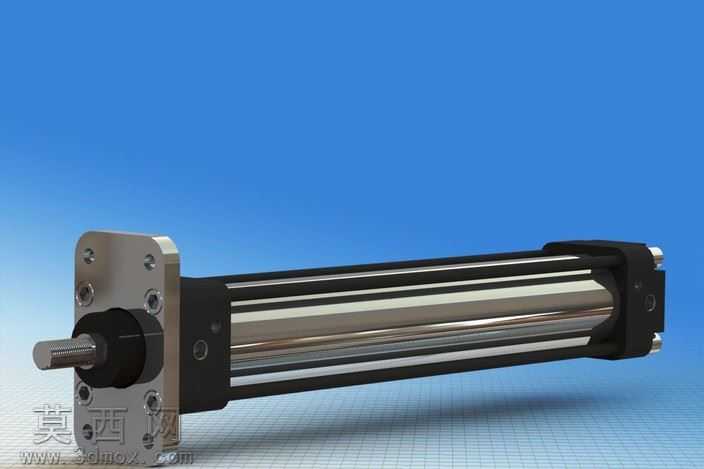

本作品为法兰安装式气动气缸的三维建模设计，采用SolidWorks2012完成全参数化建模，整体建模过程严格遵循气动元件的实际生产尺寸规范，首先从前端法兰安装座开始构建，通过拉伸、切除、阵列等基础特征完成法兰盘上的安装孔位、定位销孔的精准排布，保证安装面的平面度与孔位同轴度符合气动元件的装配公差要求。活塞杆部分采用镀铬金属材质设定，建模时单独拆分出杆端外螺纹、密封配合轴段的结构，确保与前端盖内的导向套、密封圈的配合尺寸精准，避免出现干涉问题。缸筒部分设定为抛光不锈钢材质，通过薄壁拉伸特征构建筒身结构，两端分别与前端盖、后端盖做配合约束，还原气缸的拉杆锁紧装配结构，后端盖上预留了气路接口、缓冲调节螺钉的安装位，所有接口尺寸均符合气动元件的通用标准。渲染阶段采用蓝色渐变背景突出主体，金属部件分别赋予不同的材质表现：法兰端盖为阳极氧化哑光铝合金材质，缸筒为镜面抛光不锈钢材质，密封件为黑色丁腈橡胶材质，活塞杆为亮面镀铬钢材，通过调整环境光与反射参数，还原不同材质的真实质感，清晰展现气缸的分层装配结构。设计过程中重点考量了气动执行元件的运动逻辑，预留了活塞在缸筒内的往复运动行程空间，所有密封槽的尺寸、导向套的长度均参照派克P1E系列气缸的原厂参数设定，既保证了模型的外观还原度，也具备实际的装配参考价值，可用于气动回路搭建演示、自动化设备选型参考、机械设计教学案例使用，模型的各个零件均为可编辑参数化特征，能够根据实际使用需求调整缸径、行程、安装方式等参数，适配不同的自动化设备设计场景。
