带全套加工图纸的蒸汽引擎结构设计

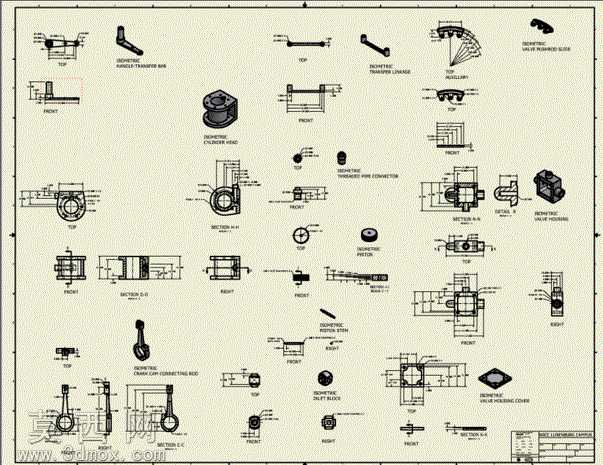

本套蒸汽引擎设计采用三维参数化建模方式完成全流程开发，建模过程中严格遵循机械设计公差配合规范，对每一个组成零件都进行了独立的参数化特征构建，从核心的气缸腔体、活塞组件、曲柄连杆传动结构，到配套的密封紧固件、管路连接件、操作手柄部件，全部按照实际加工的工艺要求完成结构建模，确保每个零件的特征可编辑、尺寸可调整，能够直接对接后续的工程图导出与加工生产环节。建模过程中对零件间的装配约束进行了反复校验，通过软件自带的干涉检查功能逐一排查零件配合间隙，针对活塞与气缸的滑动配合面、曲柄与连杆的转动配合面、气门摇杆的铰接配合面，都预留了符合机械设计标准的配合公差，避免出现装配干涉或者配合间隙过大导致的蒸汽泄漏、传动卡顿问题。在材质设定上，根据不同零件的功能需求匹配对应材质属性，气缸主体、活塞等承压部件采用高强度铸铁材质，兼顾耐压性能与耐磨属性；曲柄连杆、传动摇杆等承受交变载荷的部件采用调质处理的碳素结构钢，保证结构强度与抗疲劳性能；密封垫片、操作手柄包覆层等部件采用耐热橡胶材质，满足高温蒸汽环境下的密封与使用需求；紧固件采用标准不锈钢材质，兼顾防锈性能与连接强度。整套设计的核心思路是还原小型往复式蒸汽引擎的完整工作逻辑，通过配气机构的时序动作控制高压蒸汽的进出方向，推动活塞做往复直线运动，再通过曲柄连杆机构将直线运动转化为旋转运动输出动力，所有零件的结构尺寸都经过传动比校验，确保动力输出的稳定性与平顺性。配套的工程图纸完整覆盖所有零件的二维视图，包含主视图、俯视图、侧视图以及必要的局部剖视图、断面图，标注了完整的尺寸公差、形位公差、表面粗糙度要求与加工技术要求，能够直接用于指导车、铣、钻、磨等各工序的加工生产，同时也为后续的装配调试提供了明确的尺寸依据。
