悬臂式三轴点位作业数控机械手

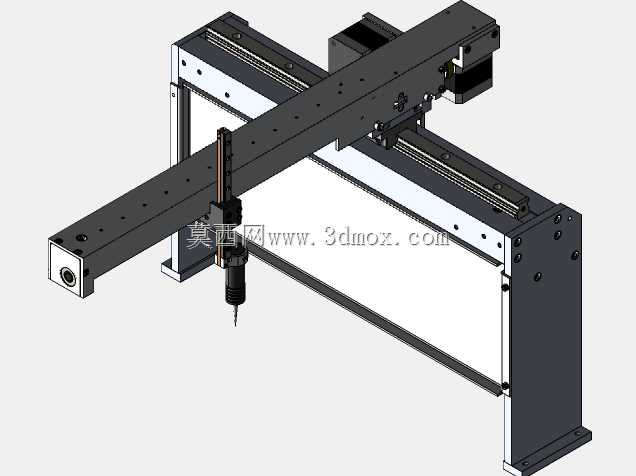

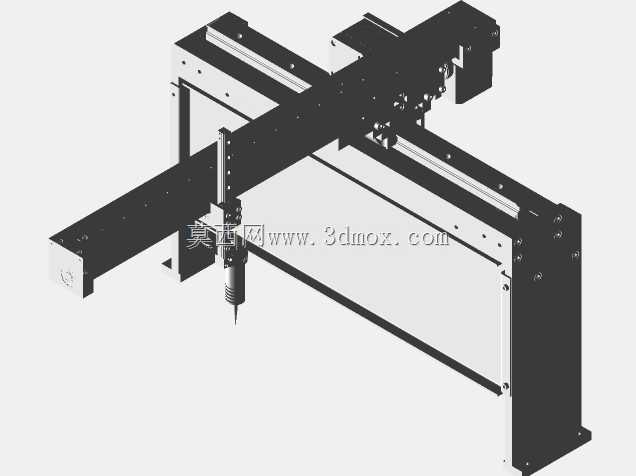

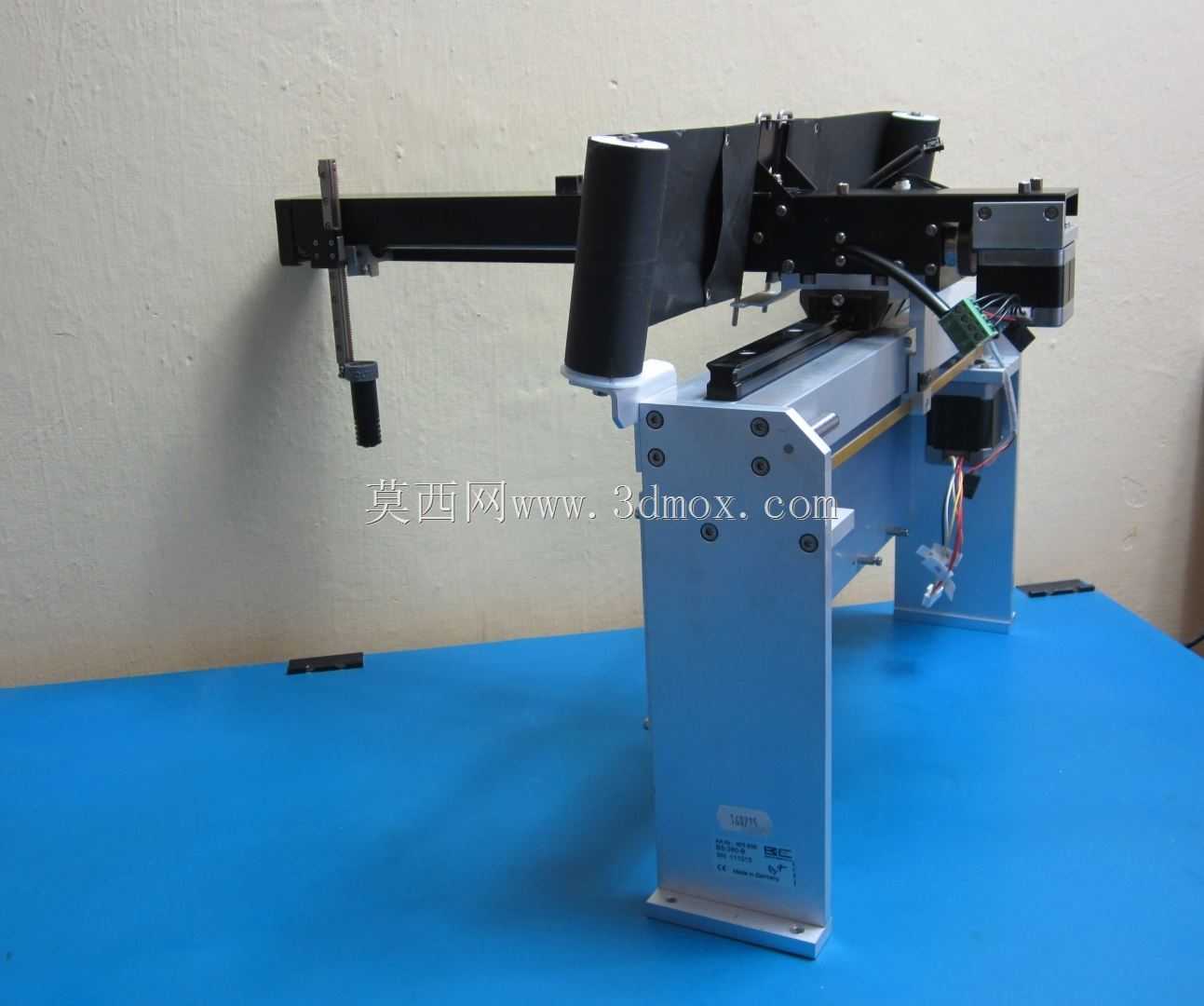

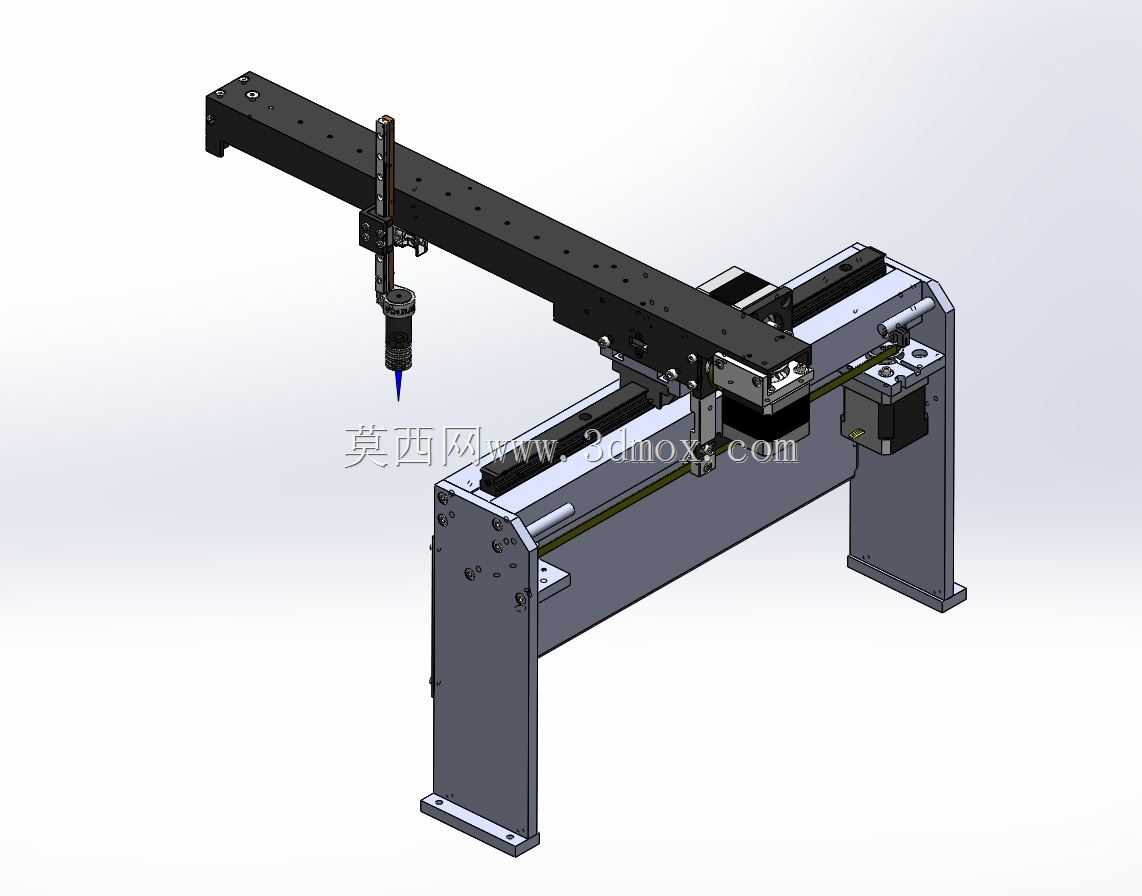

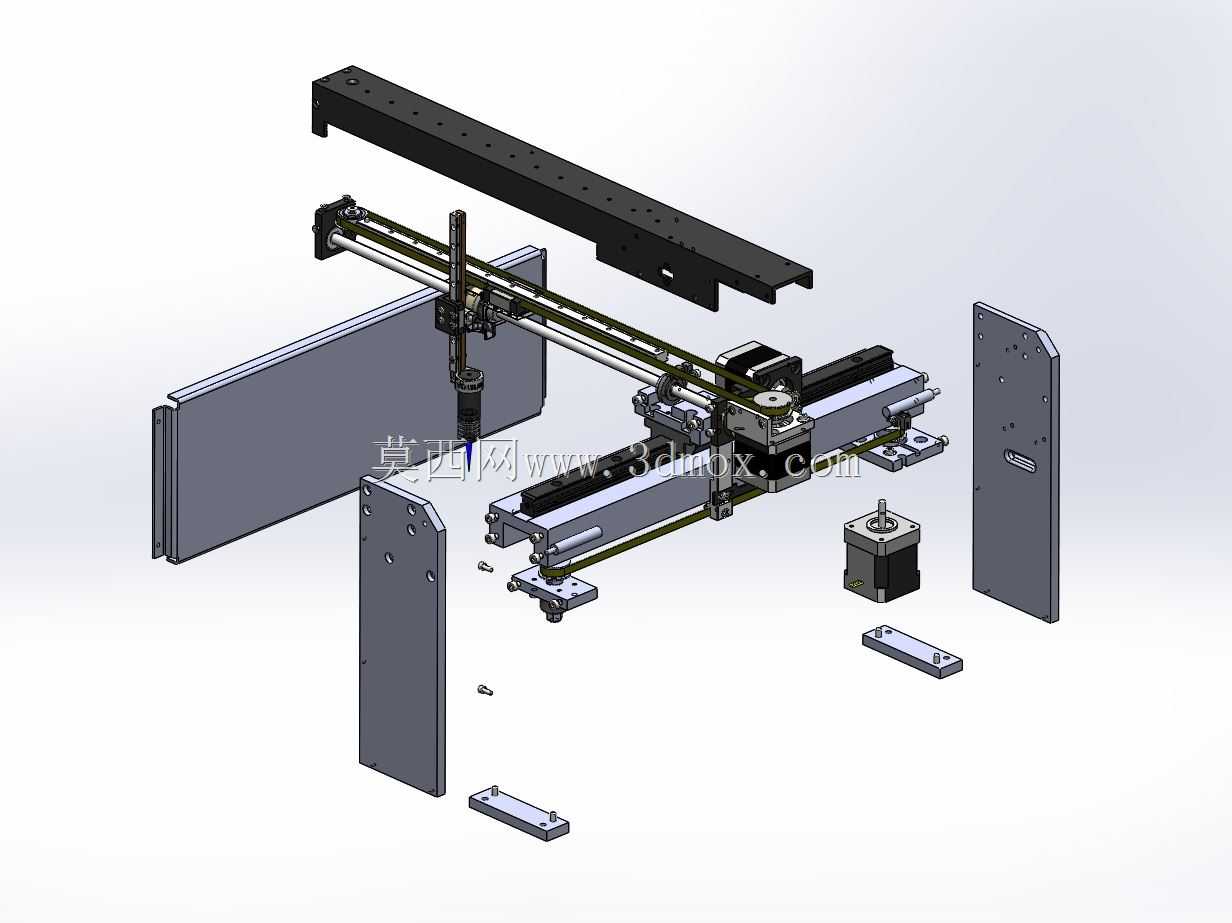

这款悬臂式三轴数控机械手主要面向精密小件加工、微流体器件制备、小型工件点位作业场景，可适配桌面级生产工位或小型自动化产线的上下料、点胶、激光打标、轻量钻孔等工序，尤其适合小批量多品种的柔性生产需求，能在狭小安装空间内完成三维空间内的精准点位移动，替代人工完成重复性高精度作业，降低人工操作的误差率与劳动强度。设备采用龙门悬臂式结构布局，X轴为长行程横向移动梁，采用线性导轨搭配同步带传动结构，兼顾移动速度与运行平稳性，可覆盖横向大跨度的作业范围；Y轴集成在X轴滑座上，实现纵向的进给移动，Z轴为垂直布置的滑台结构，末端搭载作业执行头，可根据需求更换点胶阀、激光头、小型钻头、吸附夹具等不同执行部件，适配不同的工艺需求。整体结构采用高强度铝合金型材与钢板拼接焊接的底座支撑，两个立式支撑脚直接固定在安装台面即可完成部署，不需要额外的大型基座，安装边界要求低，普通的防静电工作台面即可满足安装承重需求，整体占地面积不足1平方米，适合小型实验室、初创加工车间、桌面级工坊的使用场景。设计过程中充分考虑了运行的精度保持性，所有传动部位均采用预压式线性导轨，消除传动间隙，重复定位精度可控制在0.1mm以内，满足绝大多数精密小件作业的精度要求；走线采用内置拖链布局，所有线缆均收纳在拖链内部，避免移动过程中线缆剐蹭或拉扯损坏，提升设备运行的稳定性。驱动部分采用步进电机搭配减速结构，在保证扭矩输出的同时控制整体成本，适合对成本敏感的中小用户使用，控制端可对接标准G代码指令，也可适配简易的示教编程模式，操作人员不需要复杂的编程基础即可快速上手设置作业路径。设备的Z轴行程可根据实际作业需求进行定制调整，末端执行头的安装接口采用标准快换结构，更换不同作业头时不需要复杂的调试，可快速切换工序，提升设备的利用率。整体结构没有冗余的外凸部件，运行过程中安全边界清晰，可搭配小型安全光栅或防护罩使用，进一步提升作业安全性，在微流控芯片制备、小型塑胶件激光雕刻、PCB板点位钻孔、小零件点胶涂覆等场景下都能稳定发挥性能，相比多关节机器人成本更低，部署更快，针对平面范围内的点位作业场景效率更高，维护难度也更低，日常仅需要定期清洁导轨、补充润滑脂即可保证长期稳定运行。
