VEX教育竞赛用多关节机械臂制造单元

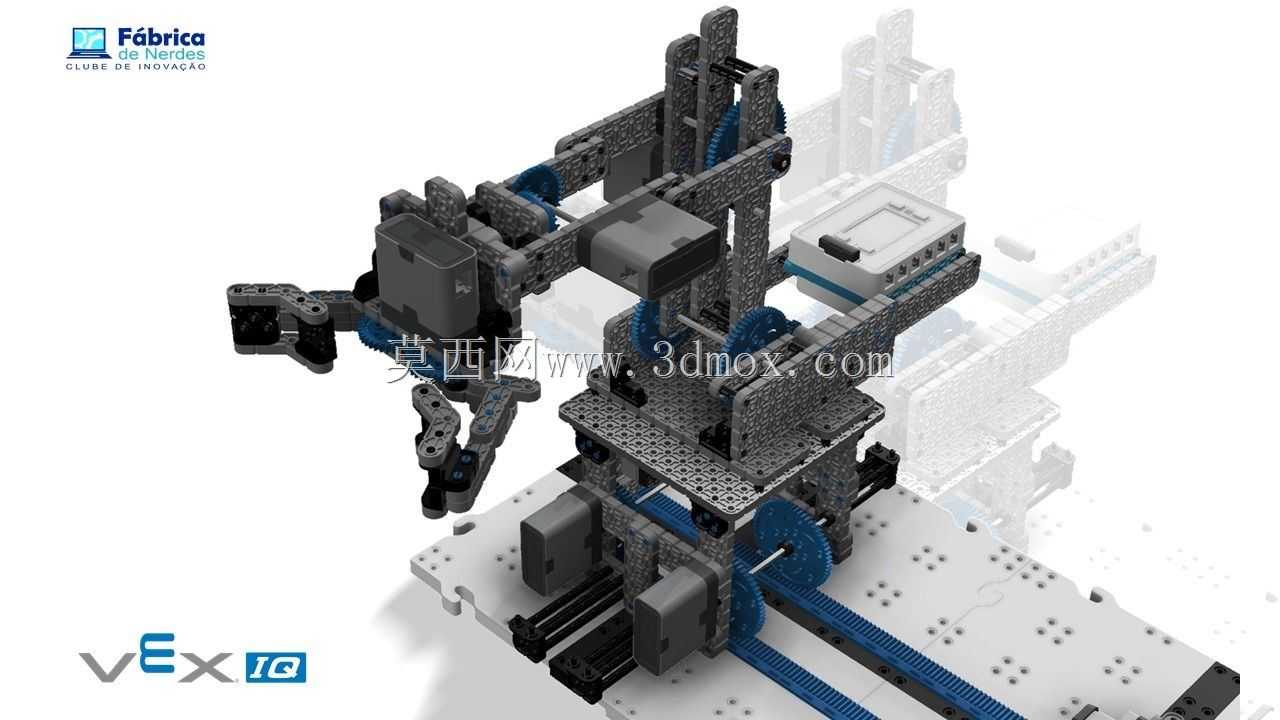

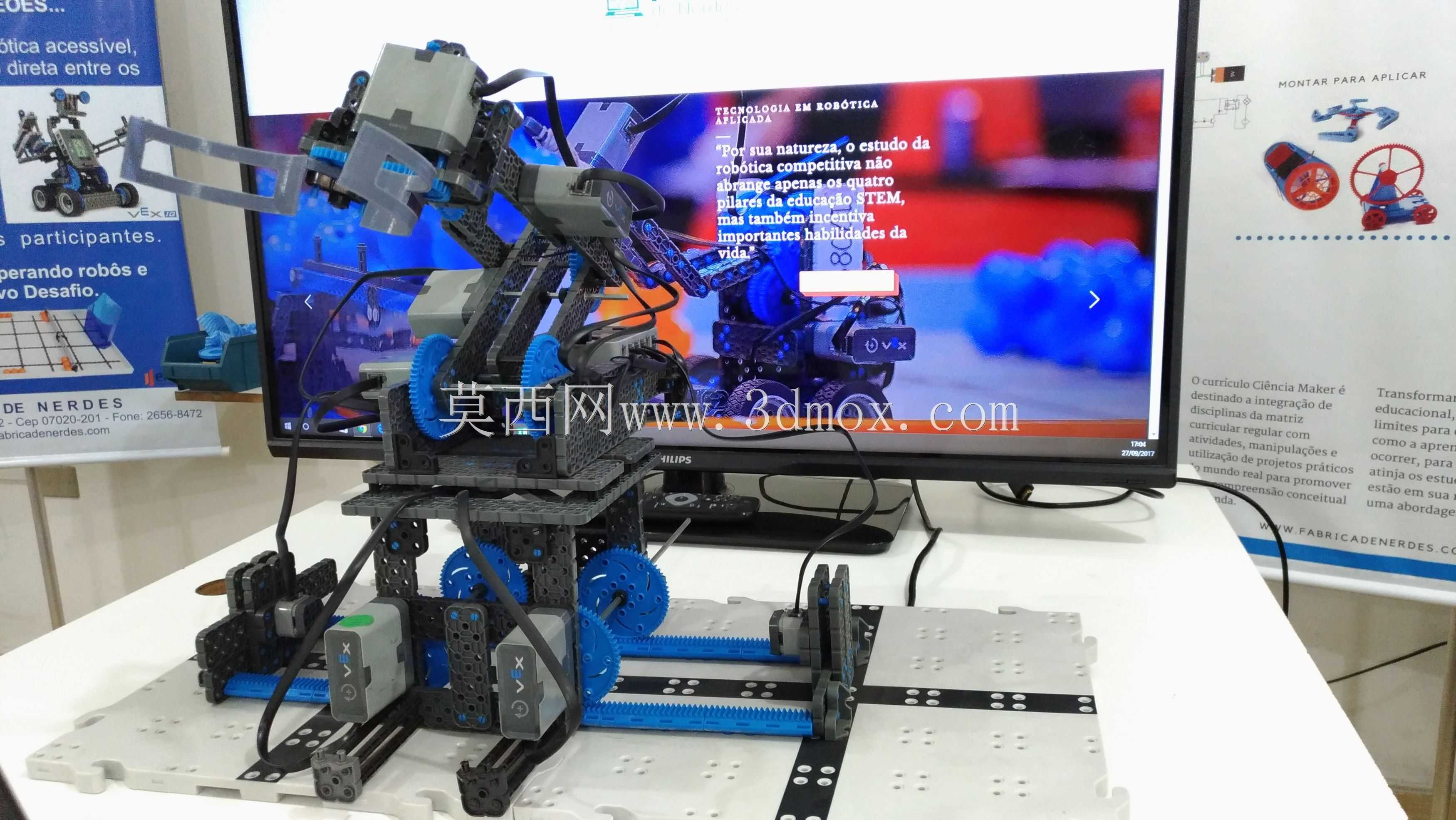

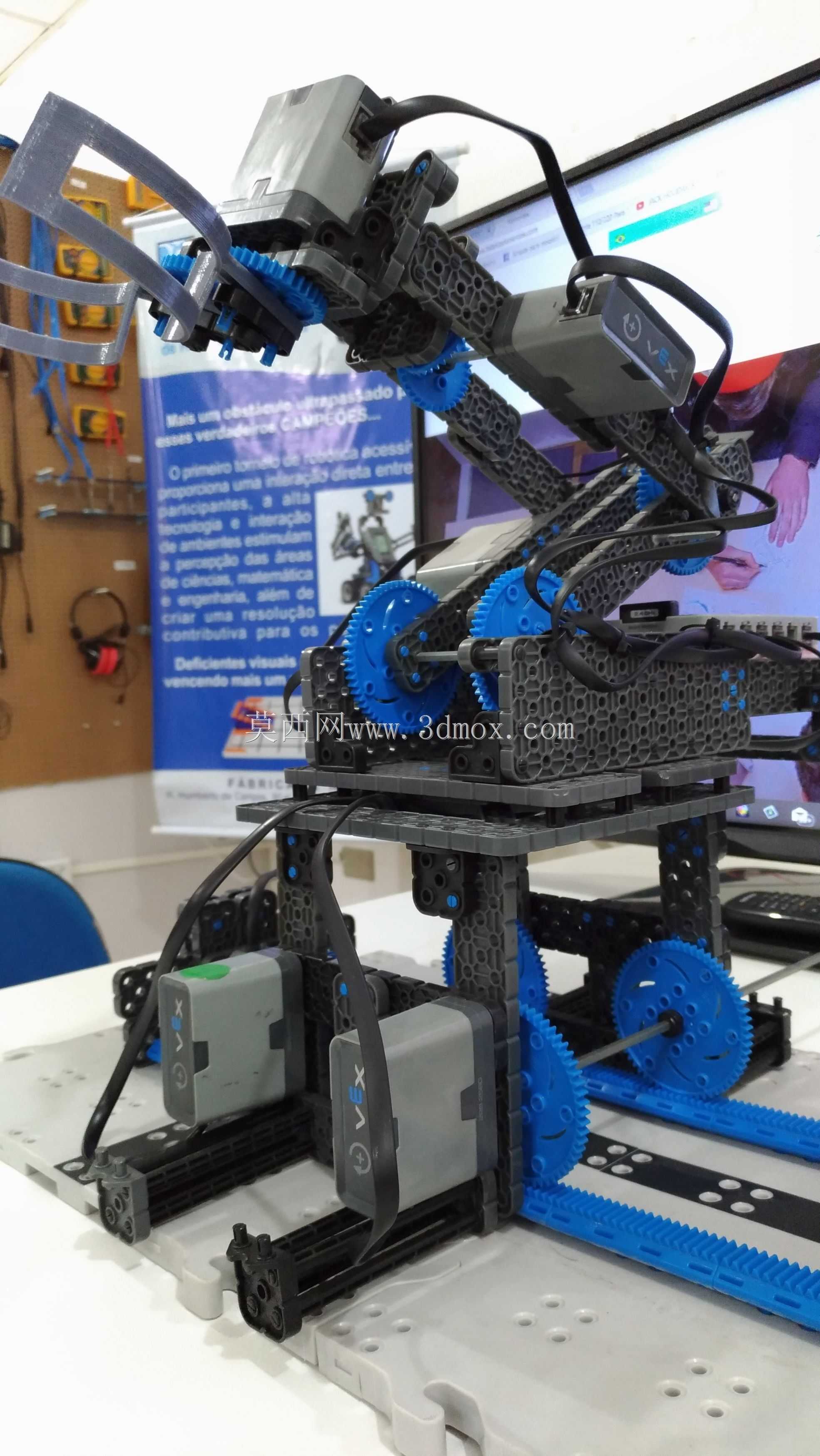

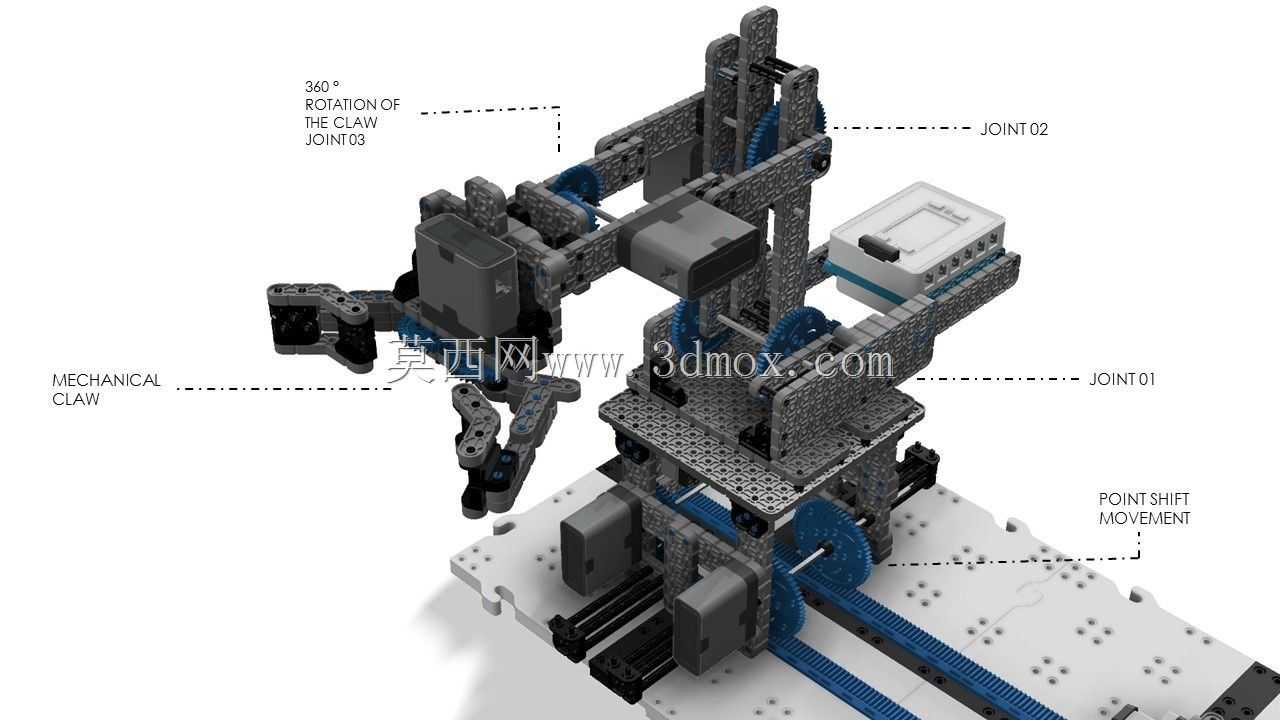

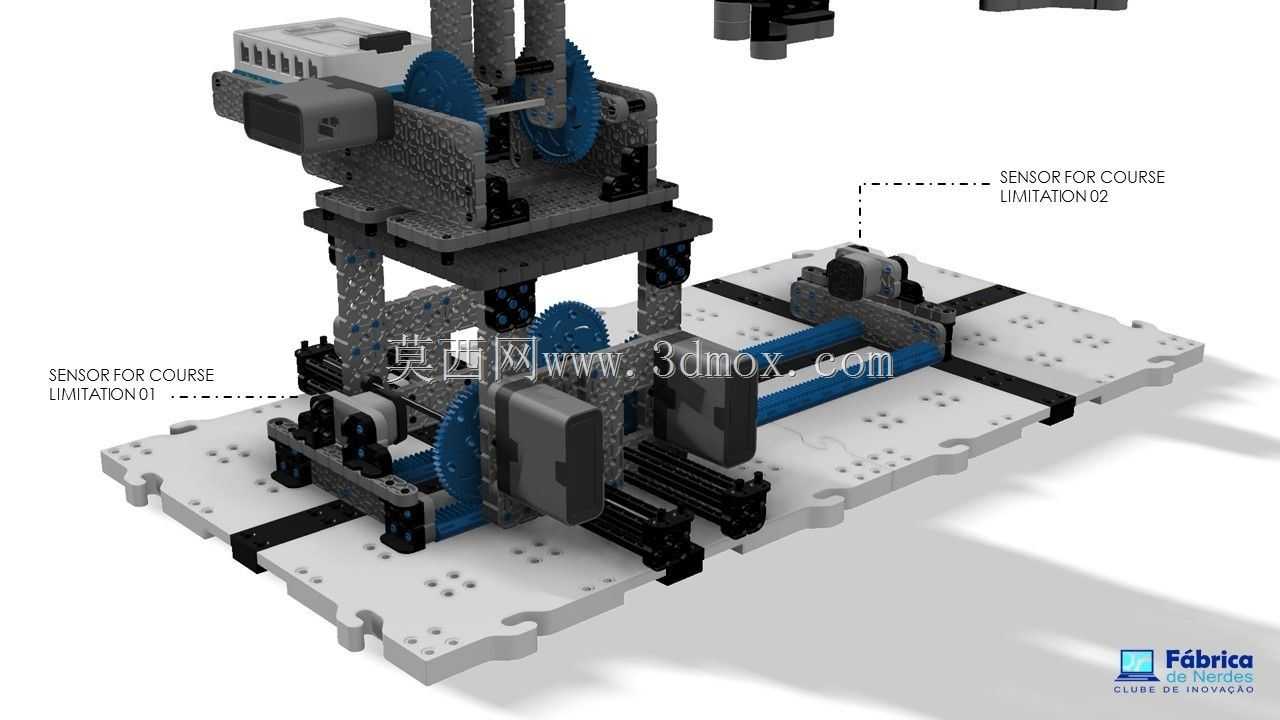

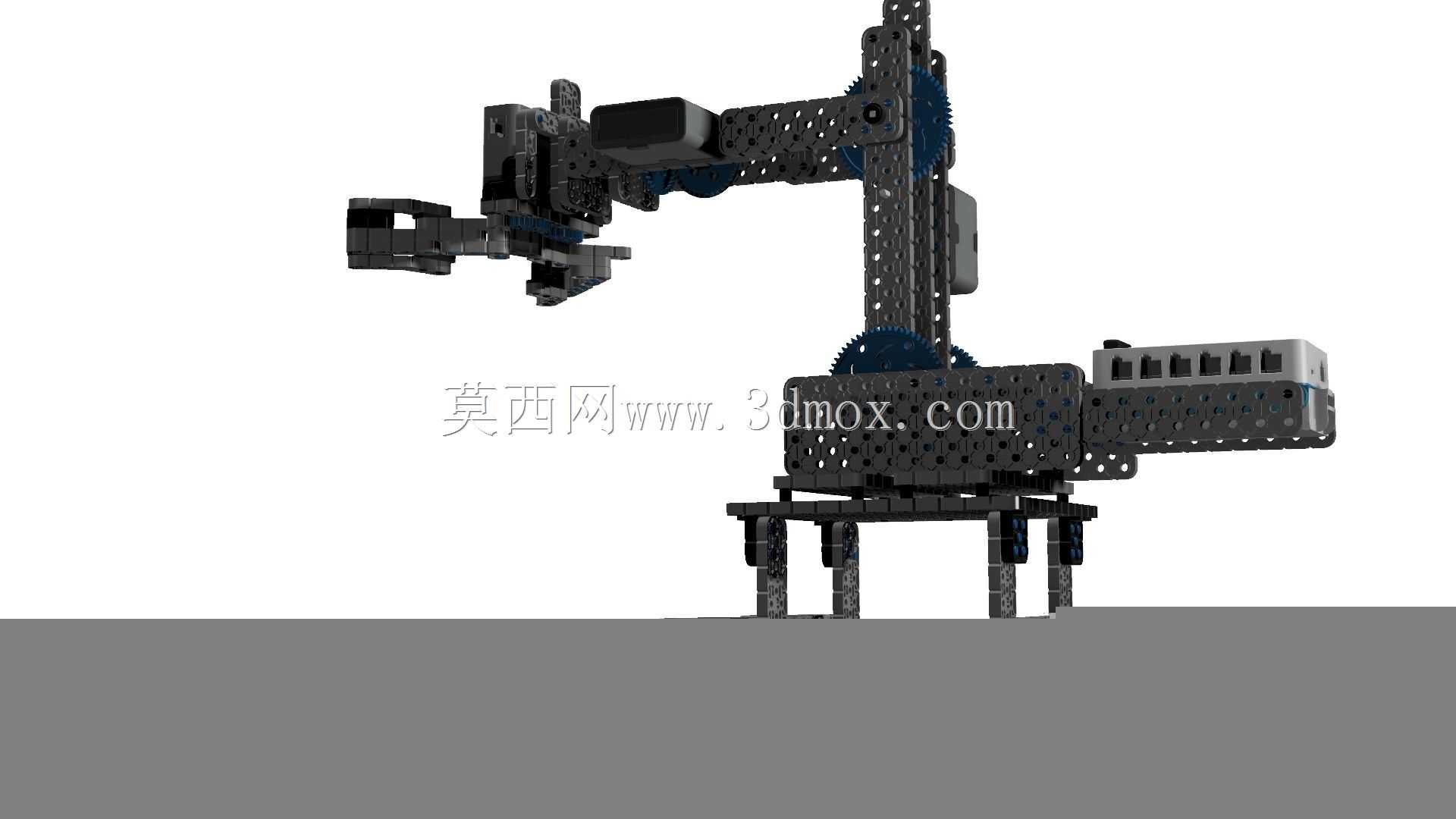

这款多关节机械臂制造单元是面向VEX机器人竞赛、青少年创客教育场景开发的实训类机械结构，核心用途是为参赛学员、机械入门学习者提供可组装、可调试、可二次开发的实体机械载体，帮助使用者直观理解串联机械臂的运动逻辑、传动结构设计与点位控制原理，也可作为小型自动化教学演示单元，完成轻量物料的抓取、移位、定点放置等模拟工业作业流程。设备整体采用VEX标准孔位铝质搭建结构，所有构件均兼容通用VEX零件库，使用者可根据实际实训需求调整臂长、关节配置与末端执行器形态，无需额外定制加工即可完成结构迭代。从功能特性来看，该机械臂设置三处核心运动关节，底部关节负责整体基座的水平回转，可覆盖360度圆周作业范围；中部关节负责大臂的俯仰抬升，调整末端执行器的作业高度；末端关节负责夹爪的自转与开合，可适配不同形态的轻质实训物料，夹爪开合行程可通过调整舵机参数与连杆位置灵活适配，能稳定抓取边长20mm至80mm的方块、圆柱类教学物料。设计思路上，整体采用模块化搭建逻辑，所有传动结构均外露展示，齿轮啮合、皮带传动、连杆联动的结构关系清晰可见，没有封闭外壳遮挡机械原理，方便学习者观察传动过程、排查运动卡滞问题；基座部分预留了标准控制器、舵机与传感器的安装位，可直接搭配通用VEX电控套件完成接线调试，无需额外设计安装支架。外形尺寸与安装边界方面，设备完全展开后最大作业半径约320mm，基座安装尺寸为180mm×150mm，整体高度在夹爪抬升至最高位置时约280mm，放置于常规教学实验台即可完成组装与调试，不需要额外预留过大的操作空间；底部安装板设置了多组固定孔位，既可以直接平放于台面使用，也可通过螺栓固定在实训台架上，避免高速运动时出现整体移位。传动部分采用塑料齿轮与同步带组合的方案，既保证了运动传递的精准度，也能在关节出现卡滞时通过皮带打滑保护舵机与结构件不会过载损坏，非常适合入门学习者反复调试、试错使用。
