多齿轮联动自适应机器人夹持装置

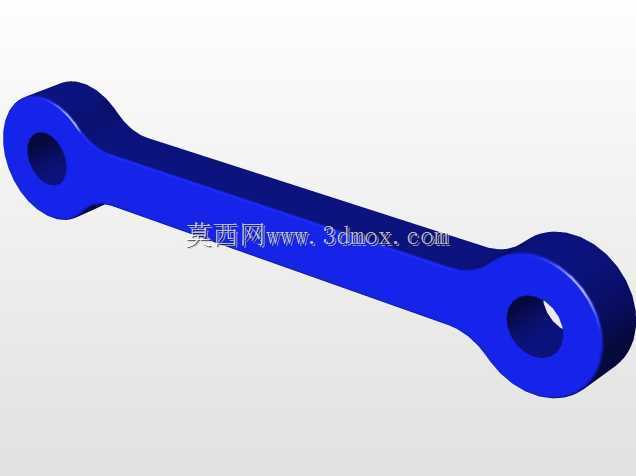

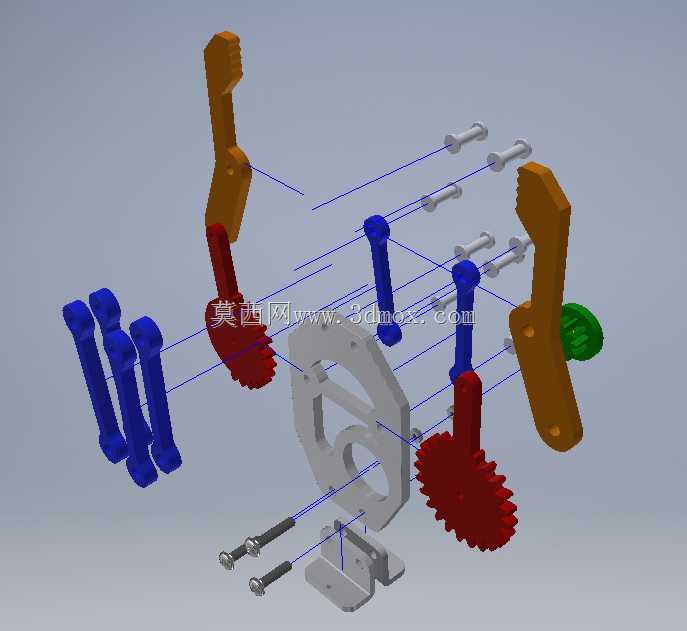

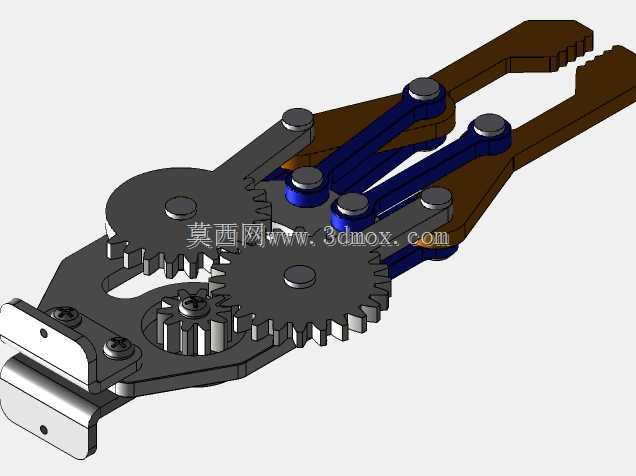

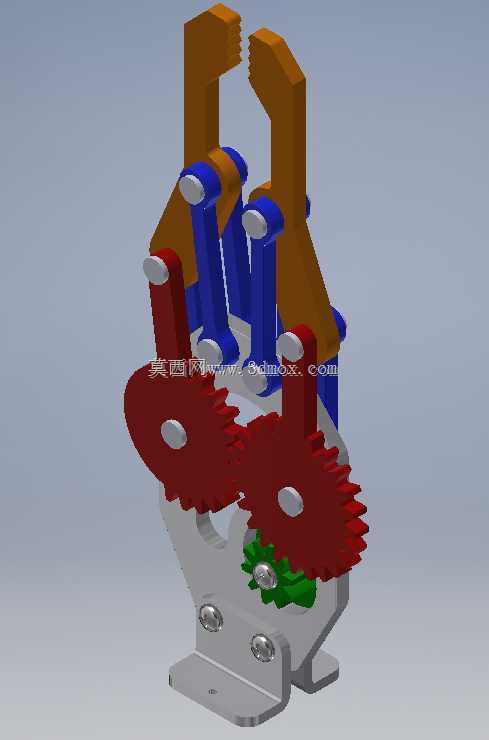

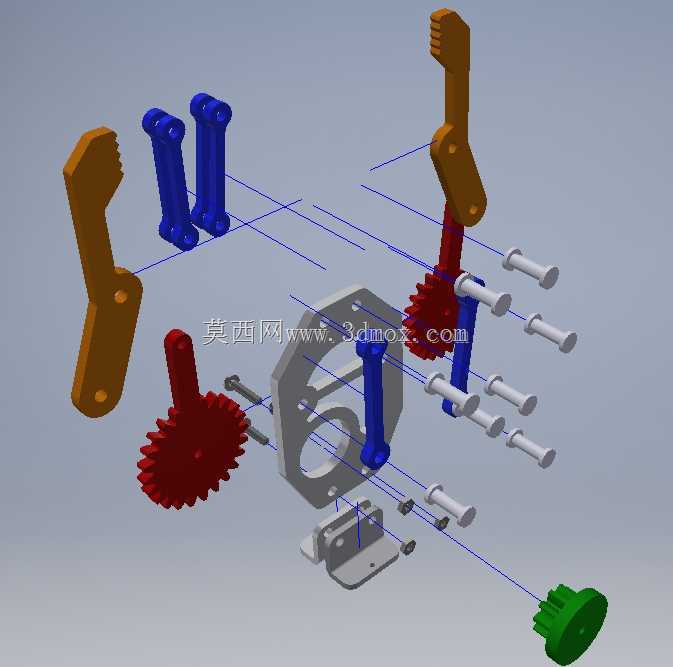

这款齿轮联动式机器人夹持器，是面向工业自动化分拣、精密装配、物料转运场景开发的末端执行机构，可适配六轴工业机器人、协作机器人、直角坐标机械手等多种自动化设备的末端安装接口，解决传统夹爪夹持力不均、适配工件范围窄、同步性差的行业痛点。在3C电子装配产线中，它可完成PCB板、小型结构件、精密元器件的平稳抓取，避免刚性夹爪对易碎工件造成表面损伤；在轻工包装领域，能够适配不同规格的盒类、袋类包装件，无需频繁更换夹爪即可完成多规格产品的码垛、上下料作业；在五金加工场景中，可稳定夹持轴类、盘类异形零件，配合加工中心完成自动上下料的工序流转。该夹持器采用多组圆柱齿轮联动的传动结构，底部主动齿轮输入扭矩后，通过中间过渡齿轮同步驱动两侧的扇形齿轮转动，最终带动三组夹指同步完成开合动作，从机械结构层面保证所有夹指的运动行程、夹持力完全一致，不会出现偏载、夹歪的问题，相比传统的气动平行夹爪，它的夹持范围更宽，可自适应圆形、方形、异形等不同外轮廓的工件，夹指内侧预留了安装防滑垫、定制仿形夹具的接口，用户可根据实际抓取的工件材质、外形更换适配的接触块，进一步提升抓取稳定性。整体结构采用模块化设计思路，底座部分设置了标准的法兰安装孔位，可直接匹配主流工业机器人的末端安装尺寸，无需额外设计转接板；传动部分的齿轮、转轴均采用标准化的通用机械零件，后期维护更换成本极低，整体结构紧凑，安装后不会占用过多的末端运动空间，可在狭窄的工作区间内完成作业动作。夹指的开合行程覆盖了从小型电子元器件到中型工业零件的尺寸范围，夹持力可通过驱动端的扭矩调节进行线性控制，既能轻柔抓取易变形的薄壁工件，也能稳固夹持大重量的金属零件，整体结构无复杂的管路、线路布局，仅需单路动力输入即可完成全部开合动作，大幅降低了自动化集成的布线、调试难度。
