汽车膜片弹簧离合器压盘总成结构设计

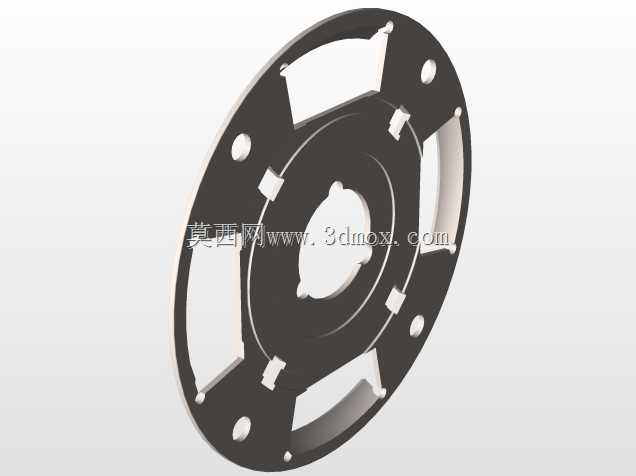

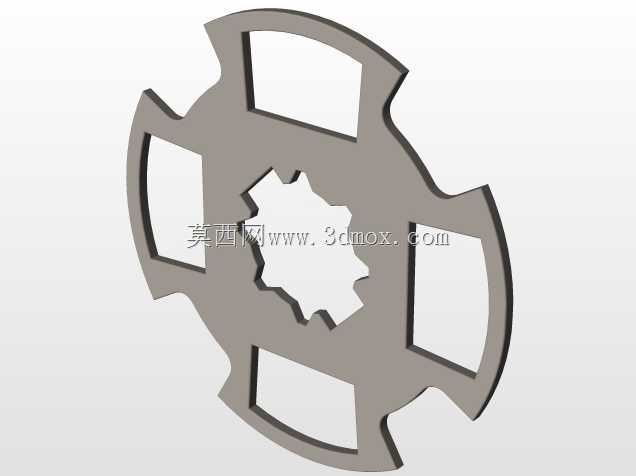

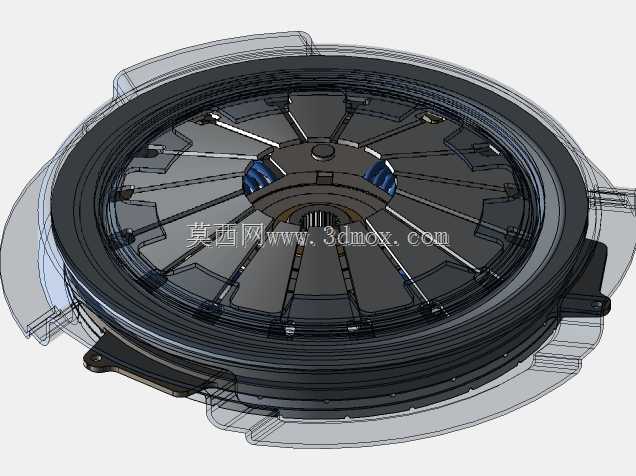

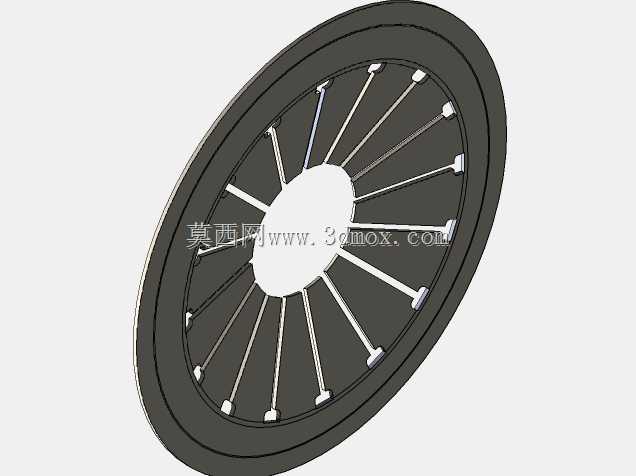

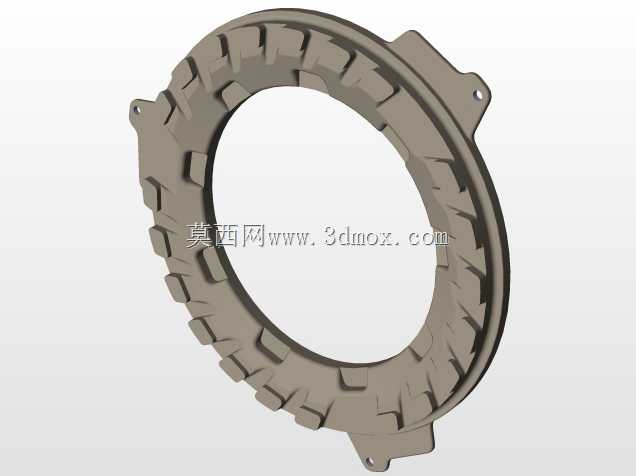

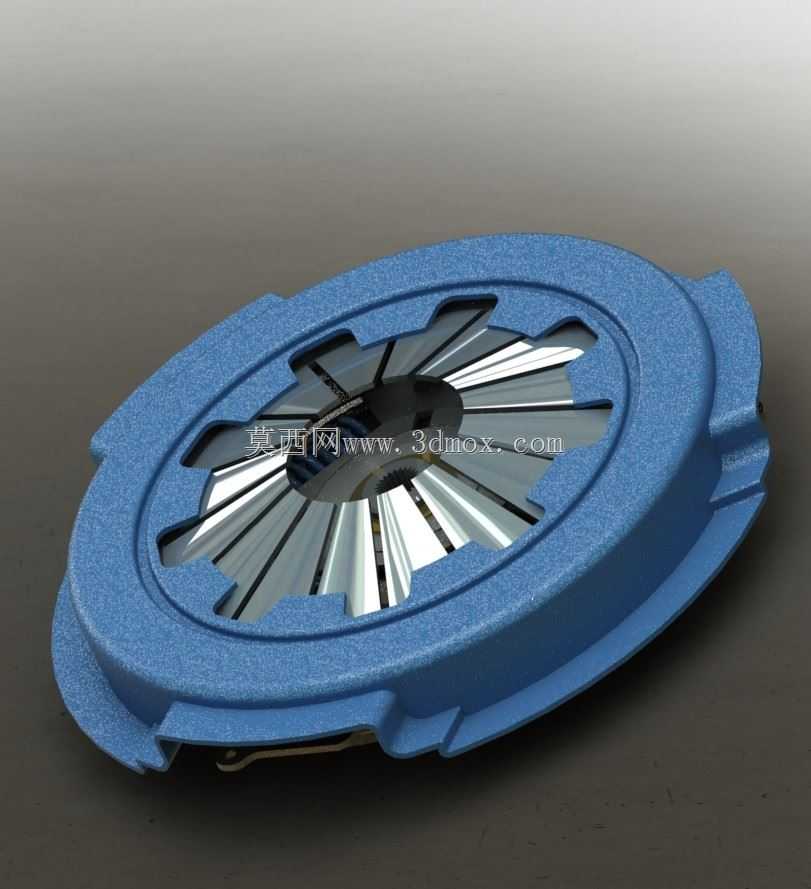

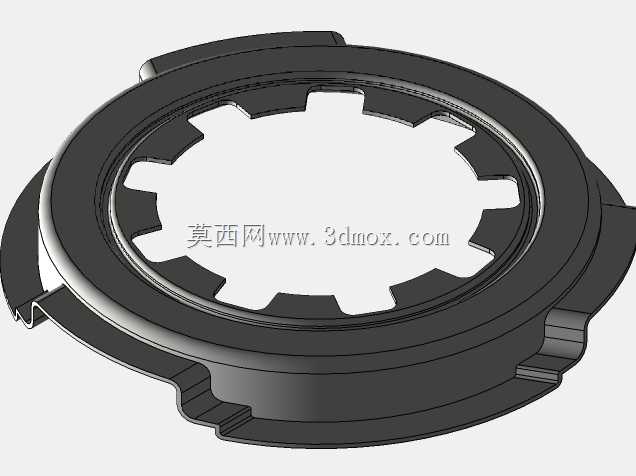

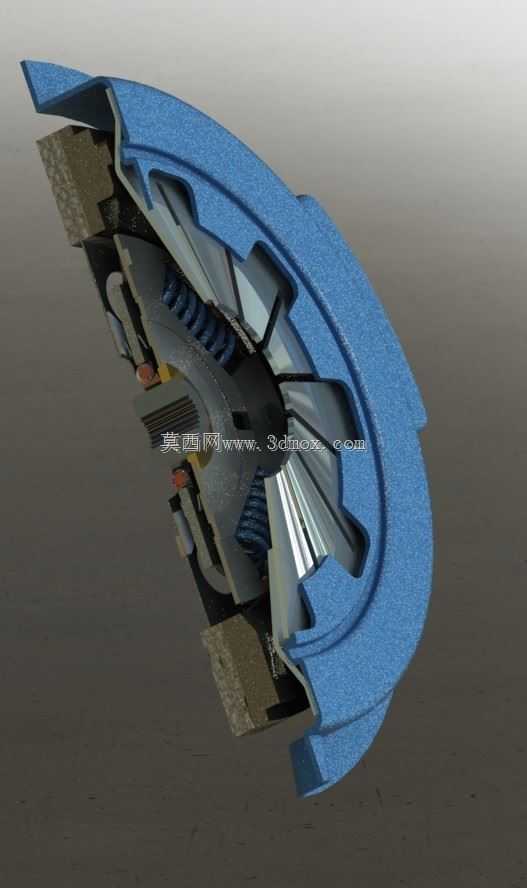

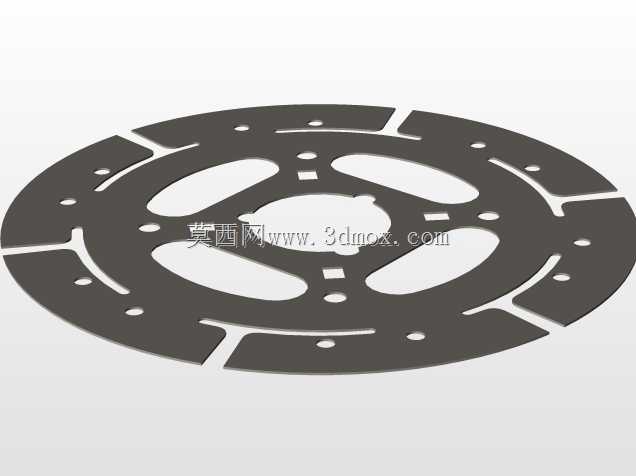

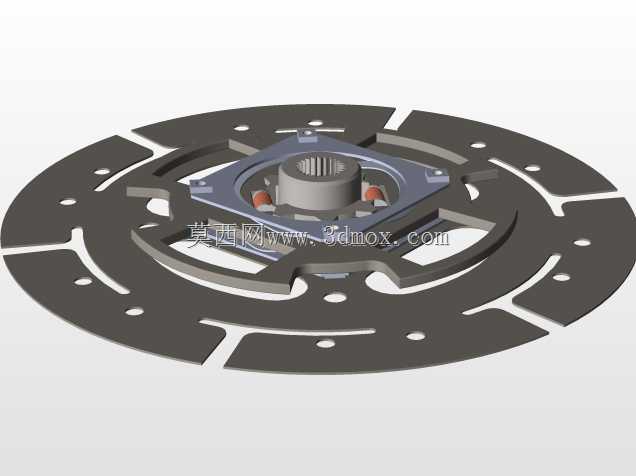

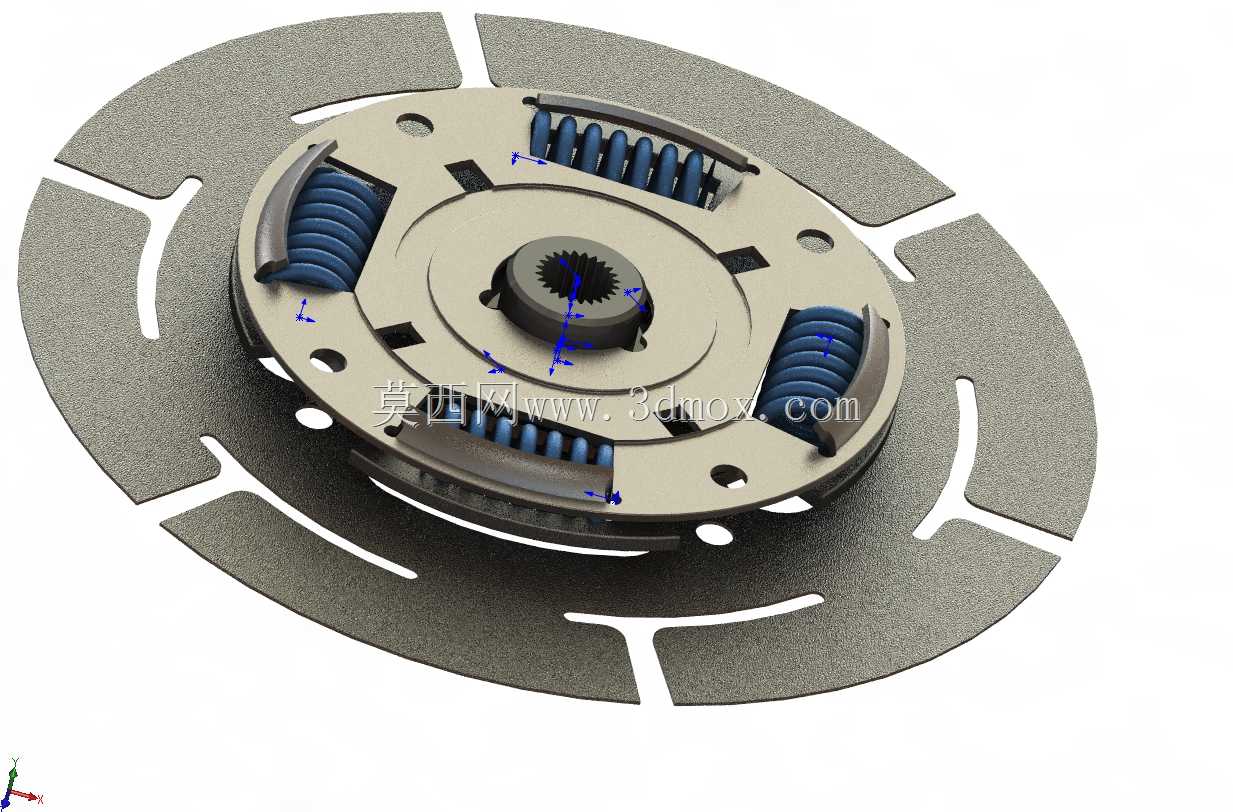

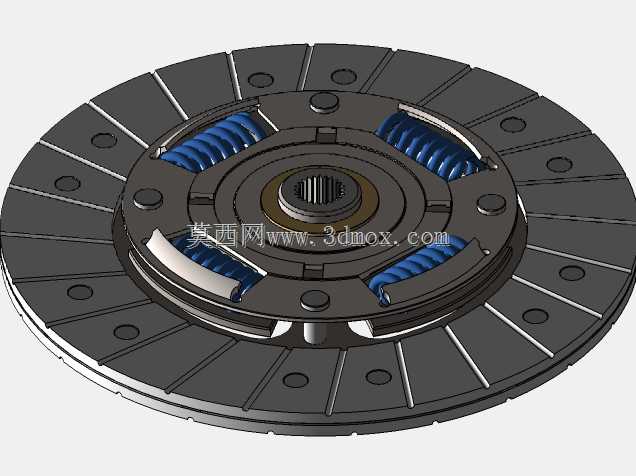

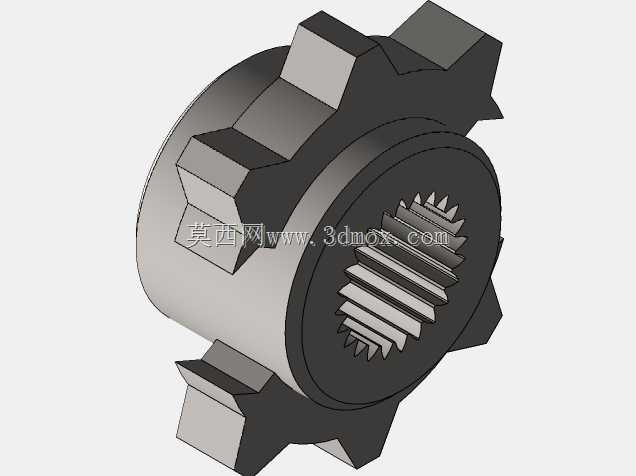

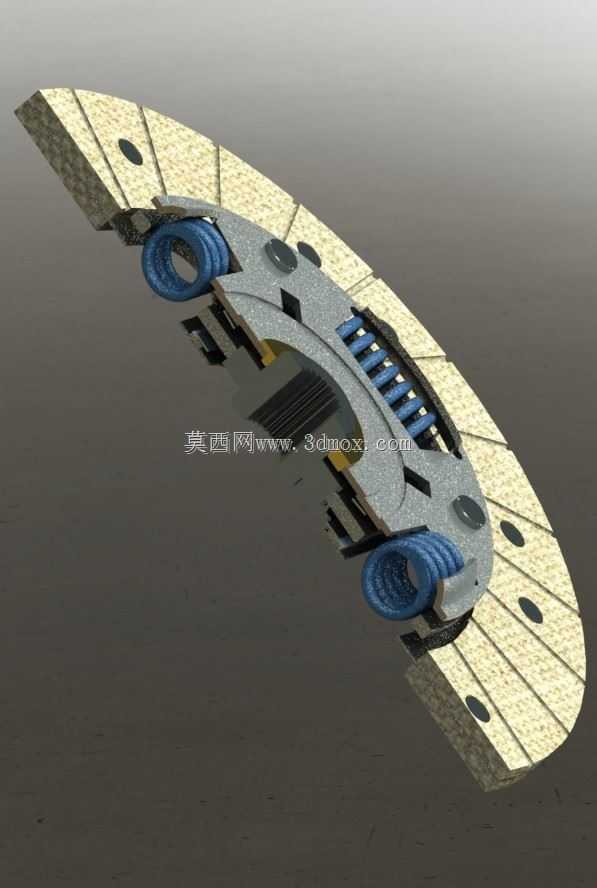

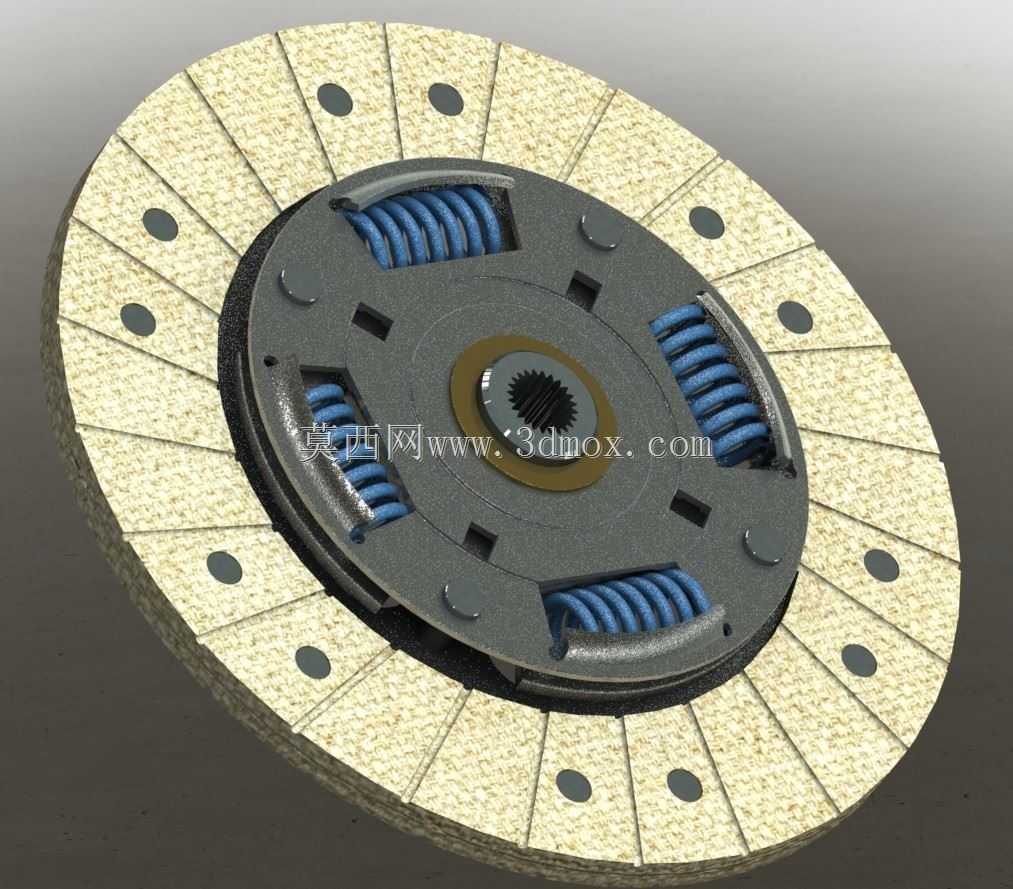

该模型为乘用车手动传动系统核心的膜片弹簧离合器压盘总成，主要应用于前置前驱、前置后驱等布局的燃油车辆传动链路中，安装在发动机飞轮与变速器输入轴之间的动力传递节点上，承担动力接合、切断、过载缓冲的核心功能，是手动挡车型实现平顺换挡、起步缓结合的关键部件。从实际使用场景来看，该部件需要在发动机舱持续高温、高振动的工况下稳定工作，既要保证动力传递时的压紧力足够，避免大扭矩输出下出现打滑损耗，又要在踩下离合踏板时快速彻底分离，减少换挡过程中变速器齿轮的冲击磨损。从功能特性来看，该结构采用膜片弹簧作为压紧弹性元件，相比传统螺旋弹簧离合器，轴向尺寸更紧凑，压紧力分布更均匀，高速旋转时弹簧压紧力受离心力影响更小，高转速工况下的动力传递稳定性更优。膜片弹簧本身兼起分离杠杆的作用，大幅简化了整体结构，减少了易损零件数量，同时踏板操纵力更小，能有效降低驾驶员长时间操作的疲劳感。设计过程中，首先围绕匹配发动机的最大输出扭矩确定压盘的外径尺寸与膜片弹簧的刚度参数，保证最大扭矩传递时压紧力储备系数处于合理区间，既不出现打滑也不会导致分离操纵力过大。压盘本体采用带散热筋的结构设计，表面的凸起散热结构能增大空气接触面积，快速带走滑磨过程中产生的热量，避免长时间半联动工况下出现压盘过热变形、摩擦片烧蚀的问题。压盘边缘的三个定位凸耳对应飞轮壳上的安装定位槽，保证装配时的同轴度，同时预留了传动片的安装孔位，传动片采用弹性钢片结构，既能传递压盘的扭矩，又能允许压盘在分离、接合过程中做轴向小幅度移动，避免出现运动卡滞。膜片弹簧的指端分离间隙经过精准匹配，对应分离轴承的工作行程，保证踏板自由行程处于合理范围，既不会出现分离不彻底打齿，也不会出现打滑丢转的问题。整体安装边界完全适配常规乘用车飞轮的安装孔位布局，不需要额外改动周边部件即可完成替换装配，压盘的轴向厚度经过优化，在保证结构强度的前提下尽可能压缩轴向尺寸，给发动机舱的其他部件留出更多布置空间，适配更多车型的安装需求。
