骨科手术用K线拔取医疗设备结构

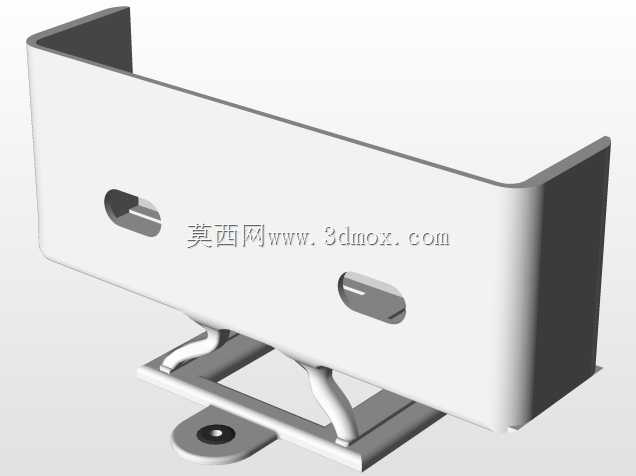

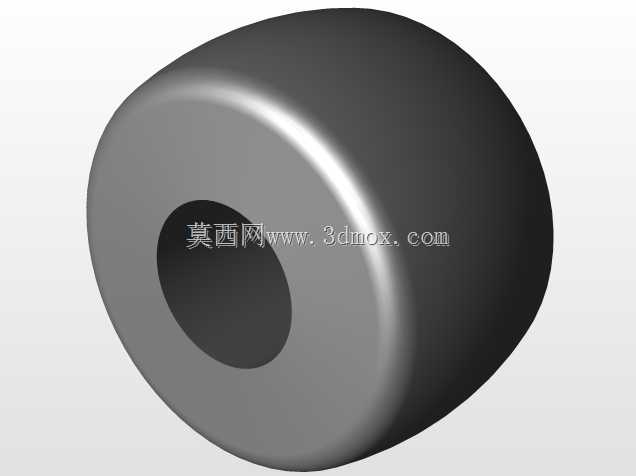

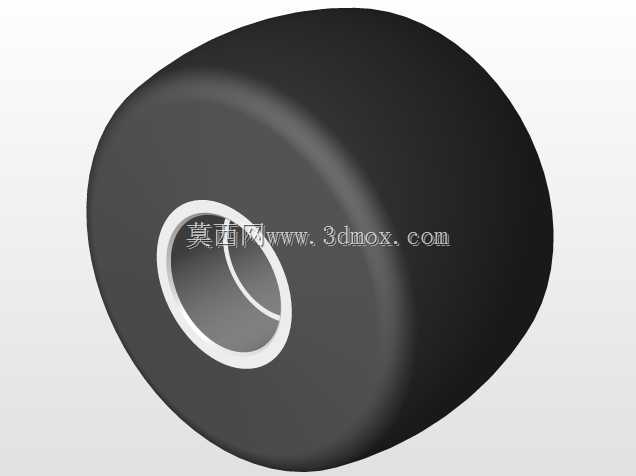

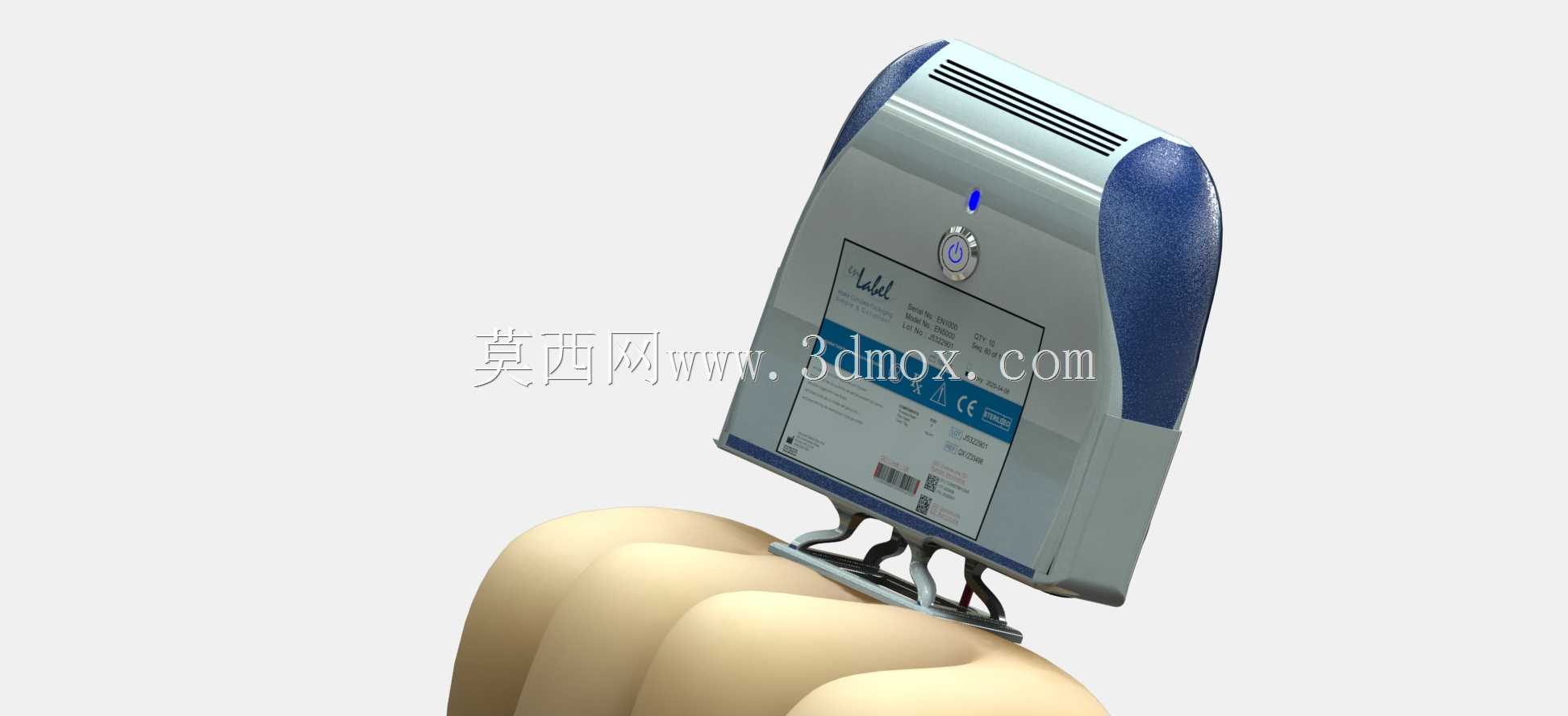

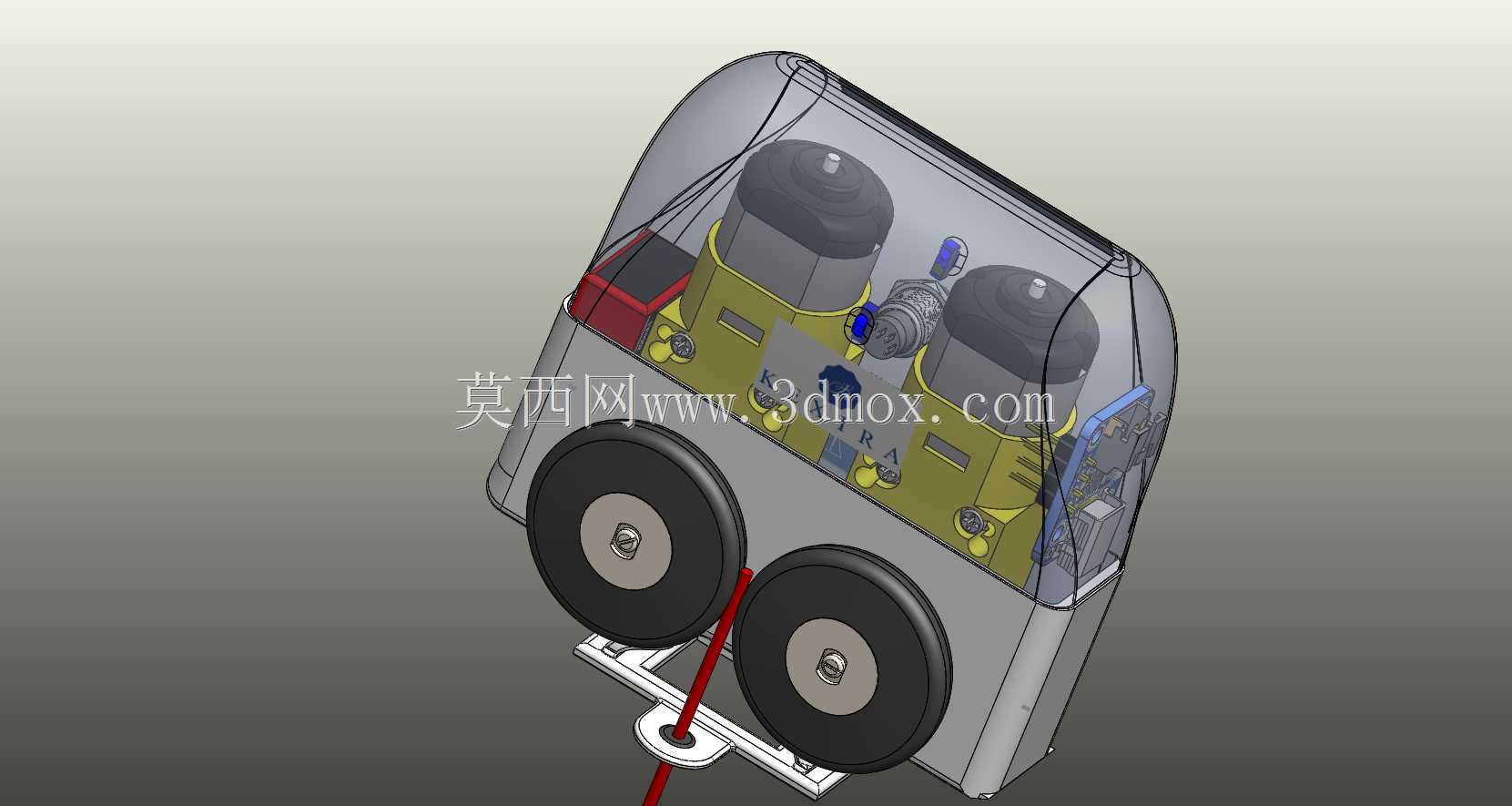

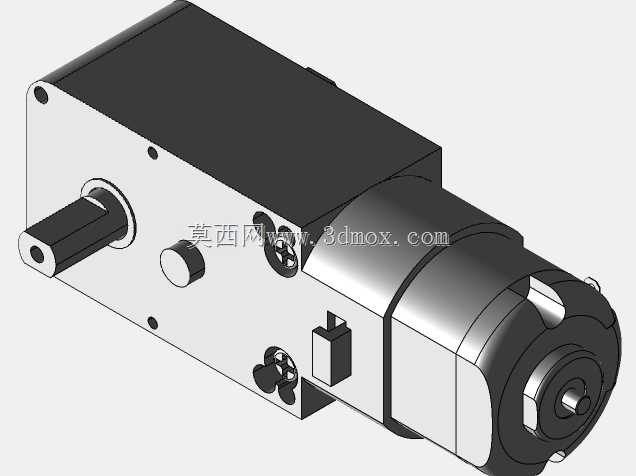

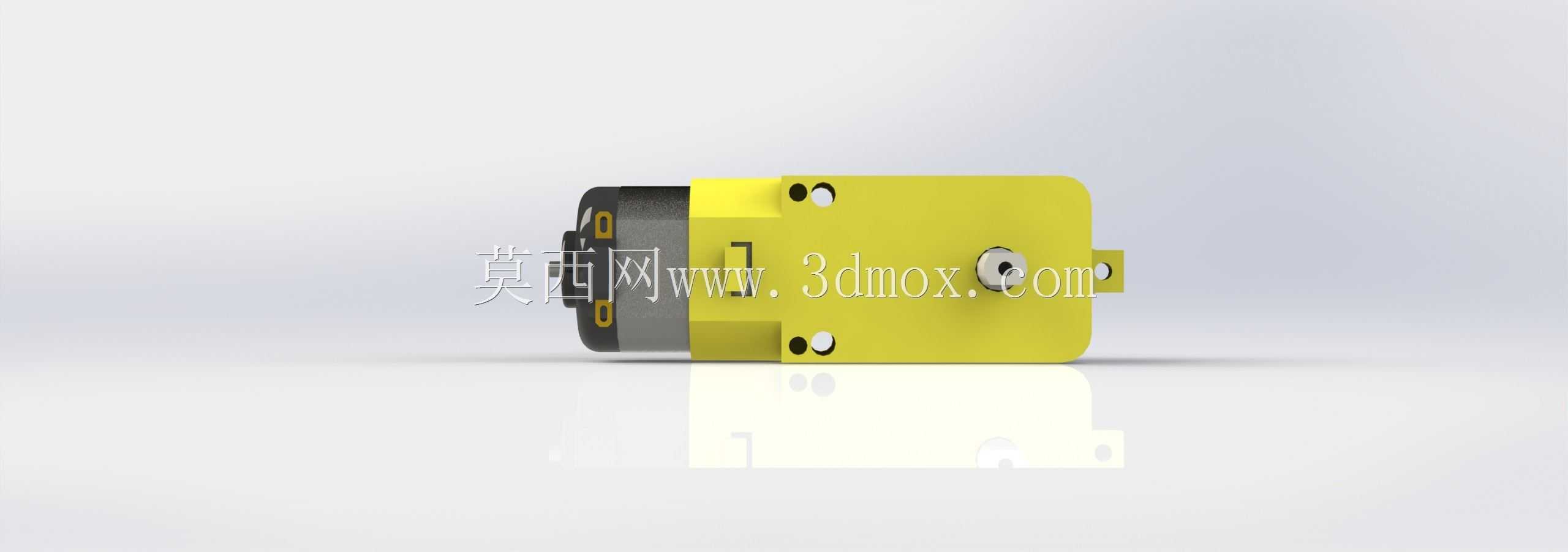

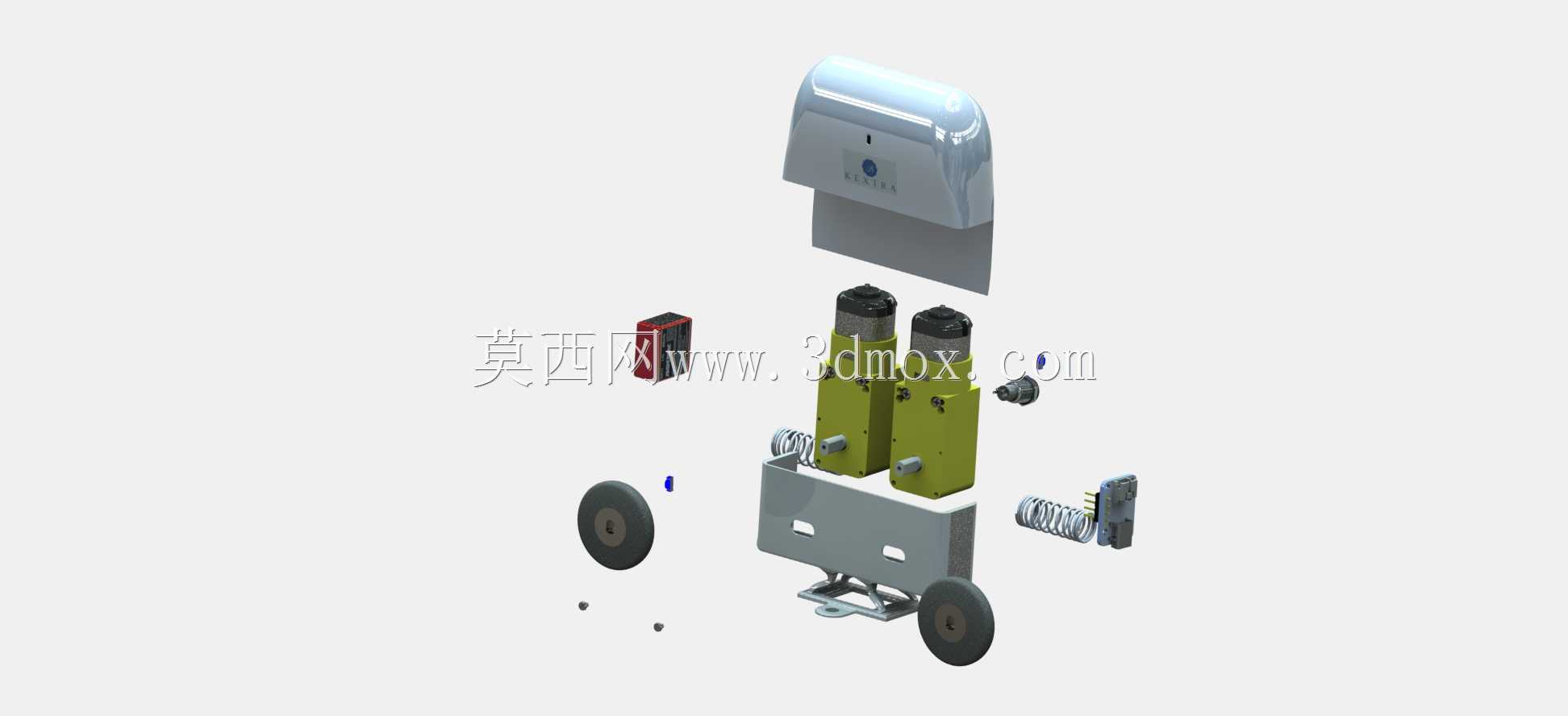

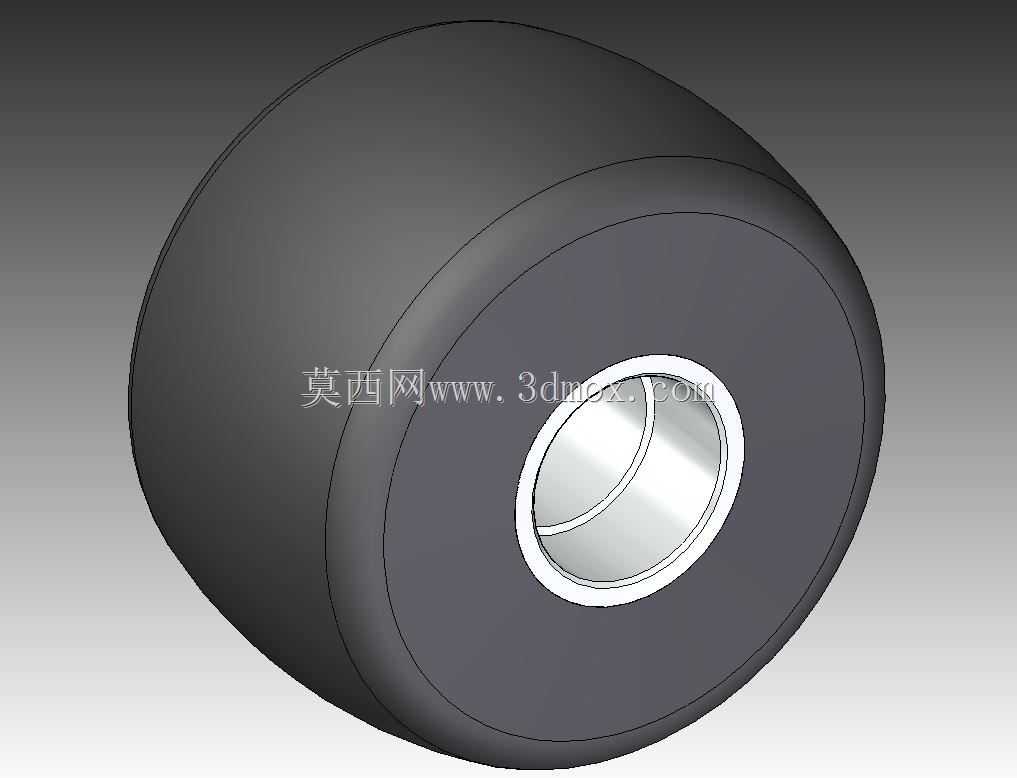

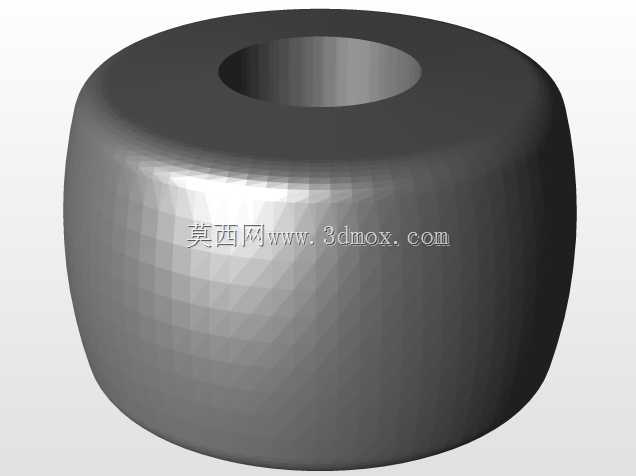

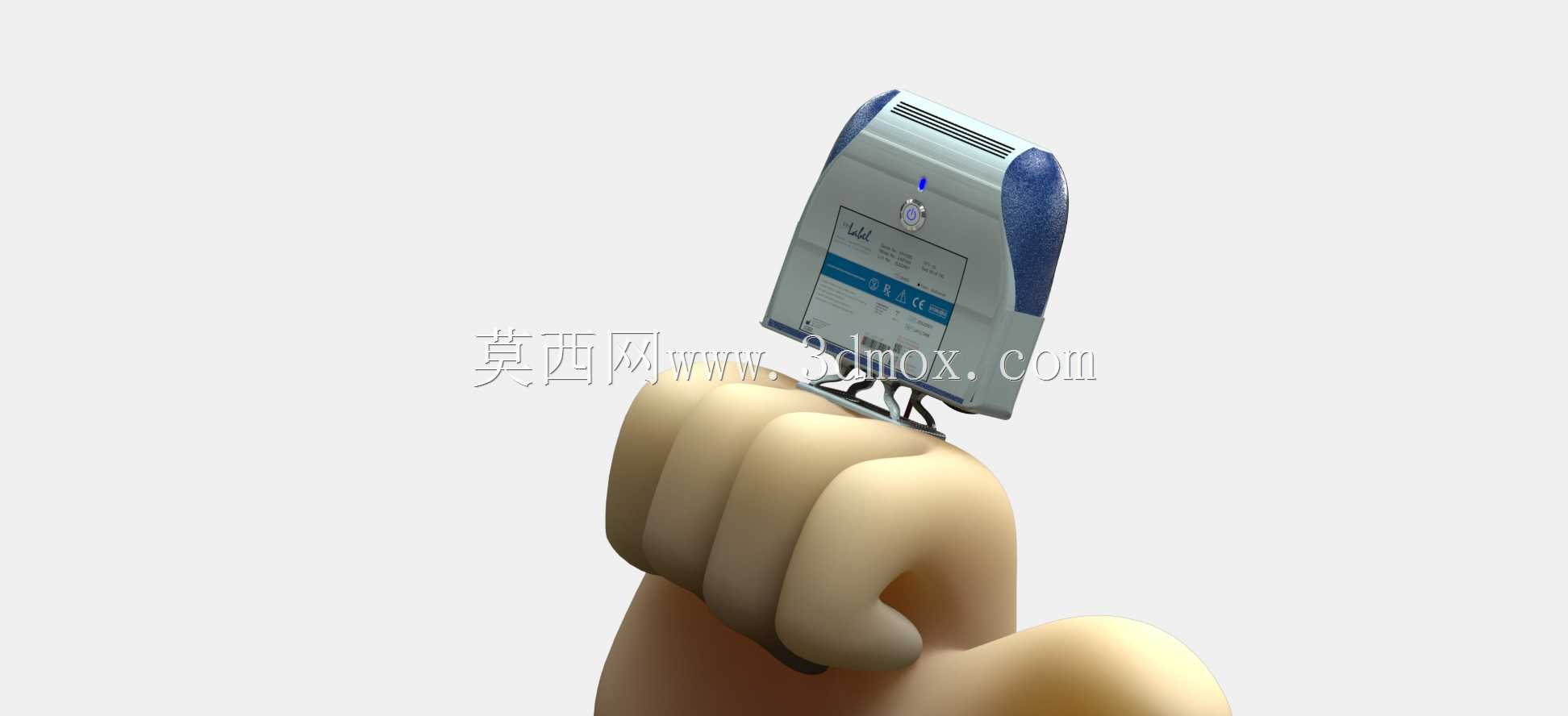

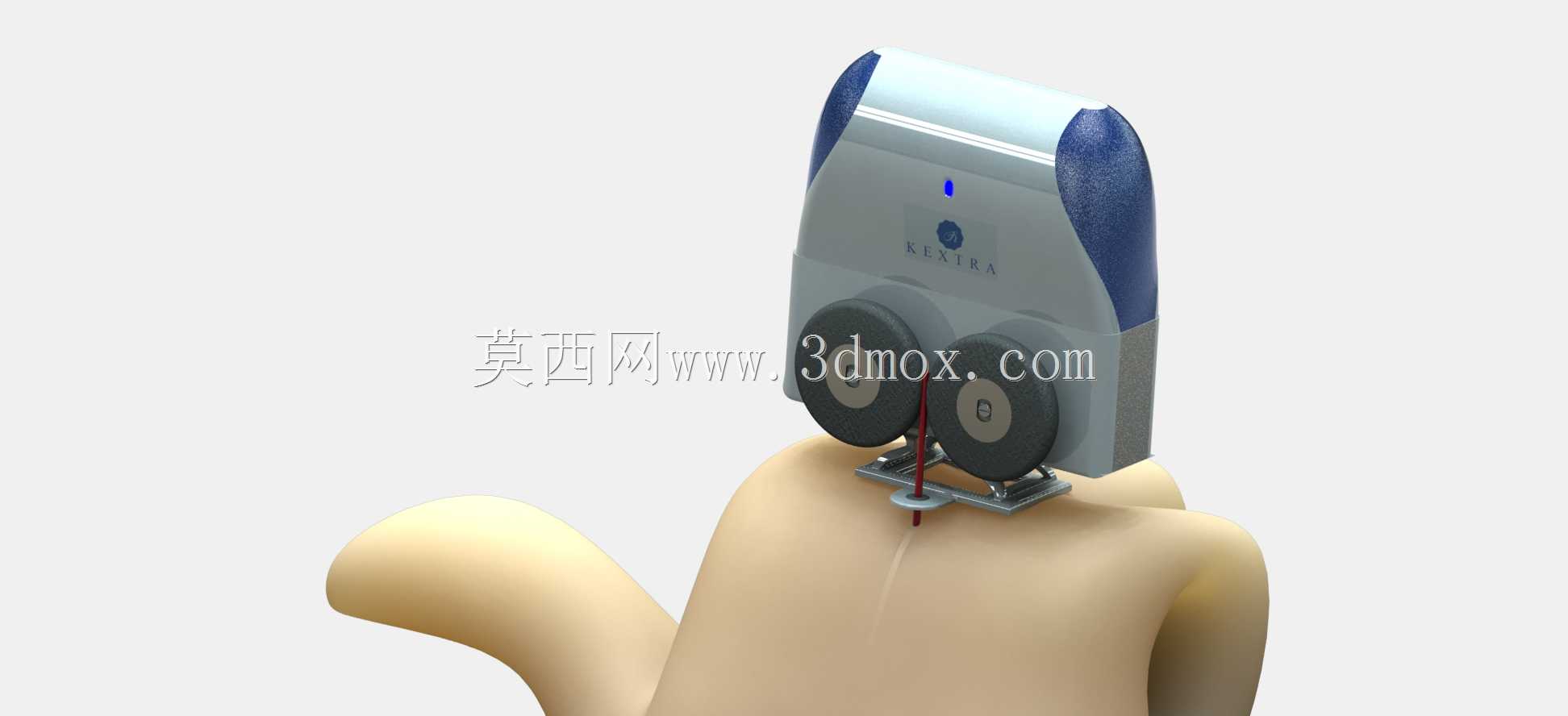

这款器械主要应用于骨科临床手术场景，针对脊柱相关手术中植入的K线（克氏针）完成术后或术中的拔取操作，区别于通用的夹持类拔取工具，其结构设计完全适配骨科手术中K线的植入位置、线材直径以及操作空间限制。从功能实现逻辑来看，设备采用双滚轮夹持进给结构，两个带防滑纹理的滚轮对称布置，可对穿入的K线形成稳定的周向夹持力，避免拔取过程中出现线材打滑、偏移的问题，滚轮的夹持间隙可通过侧边的微调结构适配不同直径规格的医用K线，无需更换夹持头即可覆盖临床常用的K线尺寸范围。设备的手持壳体采用符合人体工学的弧面造型，两侧的防滑握持区贴合医护人员手掌自然握持的曲面形态，长时间操作也不易产生手部疲劳，壳体顶部设置的状态指示灯可直观反馈设备的夹持锁紧状态，避免操作过程中因夹持未到位引发的手术风险。在设计思路上，整体结构优先考虑手术操作的无菌适配性，所有外露结构件均采用圆角过渡，无清洁死角，可满足术前高温高压消毒的使用要求，与人体体表接触的底座部分采用软质贴合结构，可在拔取过程中稳定贴附于患者手术部位周边的皮肤表面，分散拔取时的反向作用力，避免局部压力过大造成患者额外损伤。从安装边界与尺寸适配来看，设备底座的接触面积控制在合理范围，可适配脊柱手术中常规的术野暴露空间，不会遮挡手术操作视野，整体手持部分的重量经过配重优化，重心落在握持区域中心位置，单手握持即可完成全部操作流程，无需额外的辅助固定装置。设备的进给机构采用内置的传动结构，操作时滚轮的转动与夹持动作联动，当K线穿入设备中心的导向孔后，触发夹持结构自动锁紧线材，后续通过滚轮的转动即可平稳将K线从患者骨骼组织中匀速拔出，进给速度可通过操作时的滚轮转动速率灵活控制，避免拔取速度过快造成的周围组织牵拉损伤。导向孔的入口处做了扩口导向设计，即使在术野有限的情况下也可快速将K线导入设备内部，降低操作对位的难度，适配手术过程中精细化操作的要求。
