小型乘用车基础款齿轮变速传动机构

这款齿轮变速传动机构主要面向小型代步乘用车的动力传输场景，适配丰田雅力士、菲亚特500这类A00级微型燃油车型，是整车动力总成中衔接发动机输出端与驱动轮端的核心传动部件，核心作用是通过不同齿数齿轮副的啮合切换，改变发动机输出的转速与扭矩配比，让车辆在起步、爬坡、巡航等不同行驶工况下，都能获得匹配行驶需求的动力输出，同时在车辆怠速停靠时切断动力传递路径，避免发动机负载过高熄火，也能在倒车工况下改变输出轴的旋转方向，实现车辆倒退行驶的功能需求。

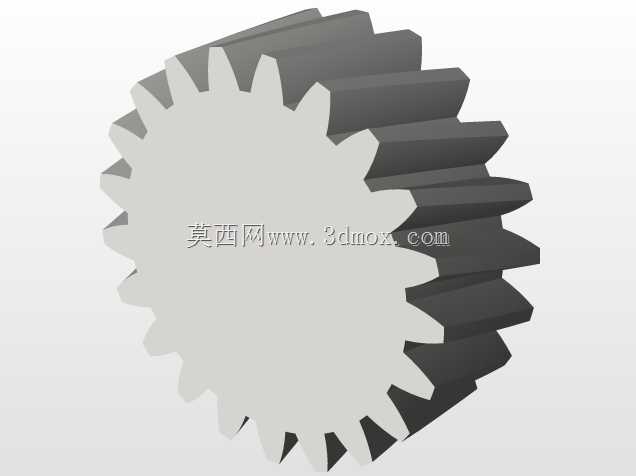

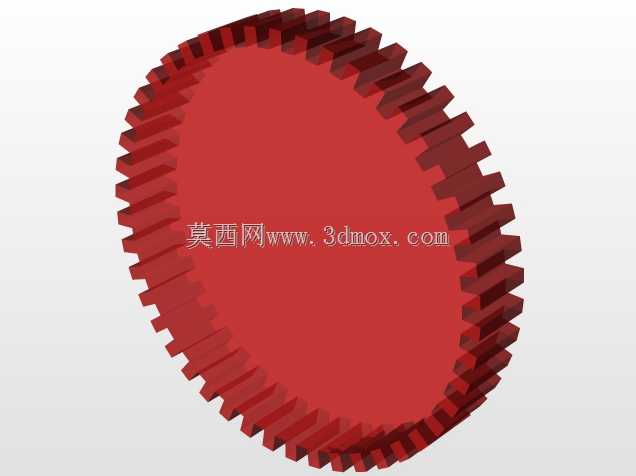

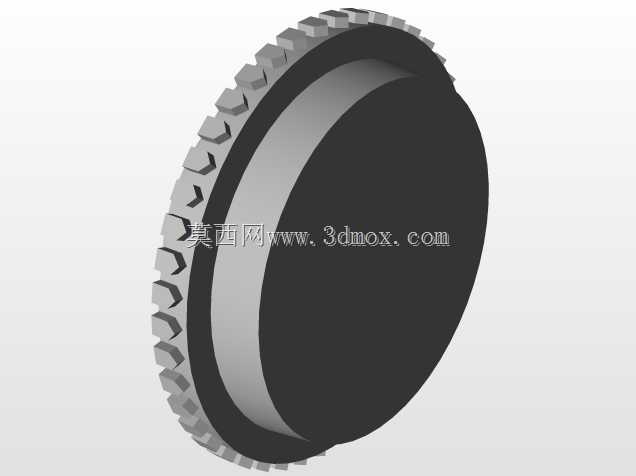

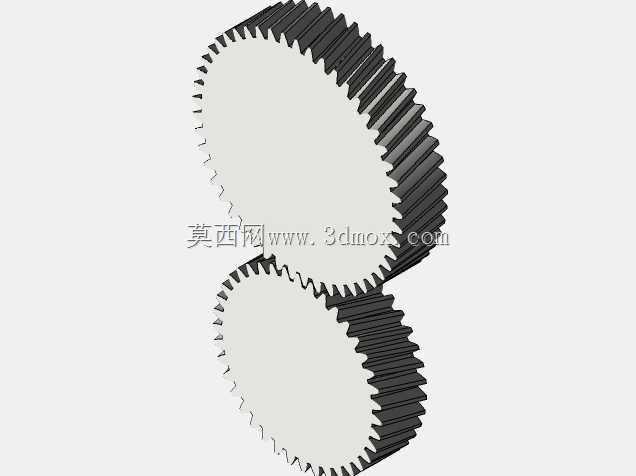

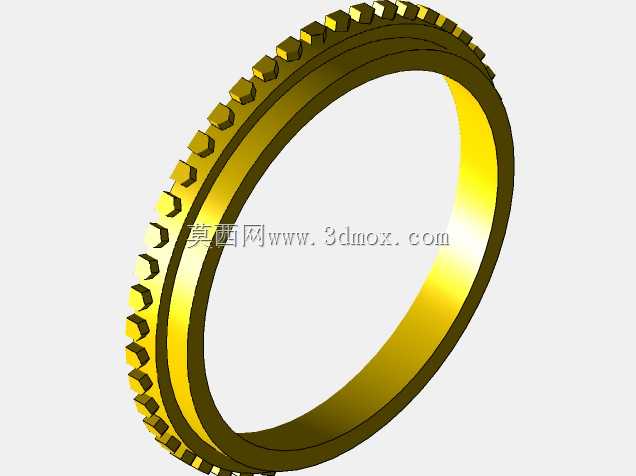

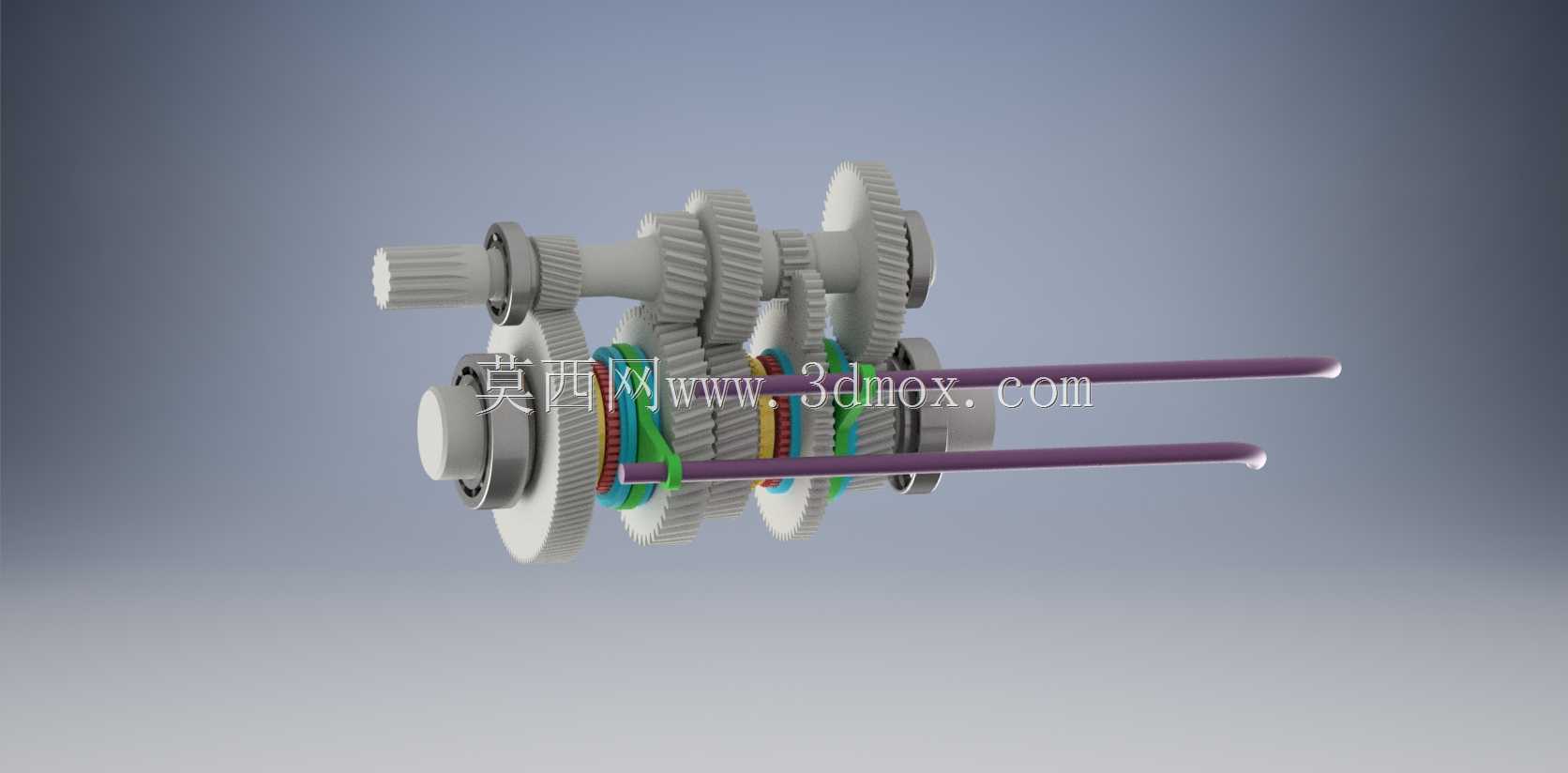

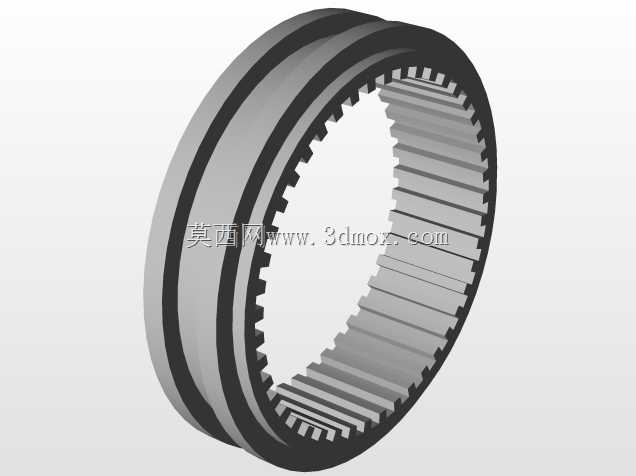

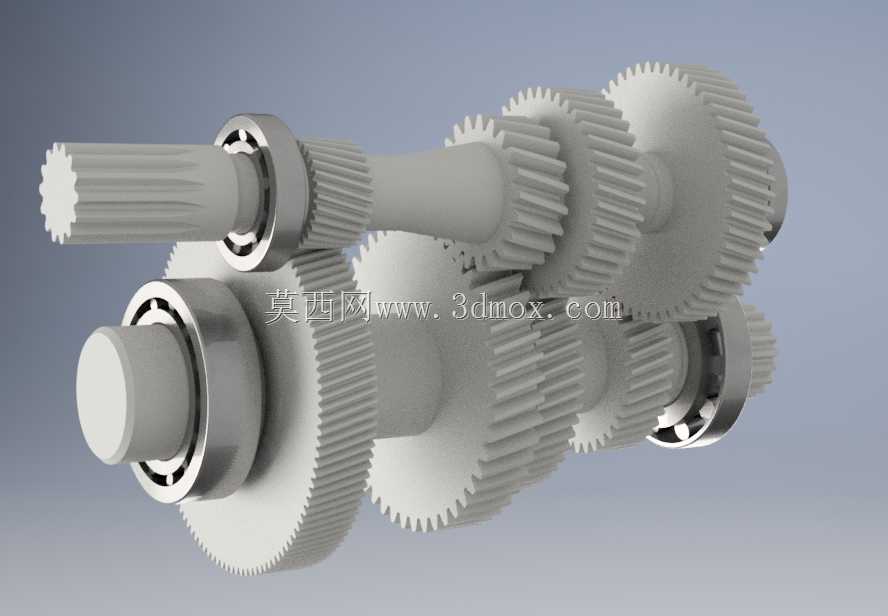

在设计思路上，这款机构采用了平行轴式齿轮排布方案，将输入轴、中间轴、输出轴沿平行方向布置，所有常啮合齿轮均采用斜齿结构，相比直齿齿轮啮合重合度更高，传动过程中冲击更小、运转噪音更低，能有效提升微型车行驶时的座舱静谧性；同步器组件布置在相邻挡位齿轮之间，换挡时通过同步环的摩擦作用让待啮合齿轮转速快速达成一致，大幅降低换挡打齿风险，提升换挡操作的平顺性。整体结构只保留了车辆行驶必需的基础挡位齿轮、同步器、换挡拨叉与支撑轴承组件，剔除了多余的冗余结构，整体结构紧凑重量轻盈，完全适配微型车狭小的动力舱安装空间，不会挤占乘员舱与储物舱的可用容积。

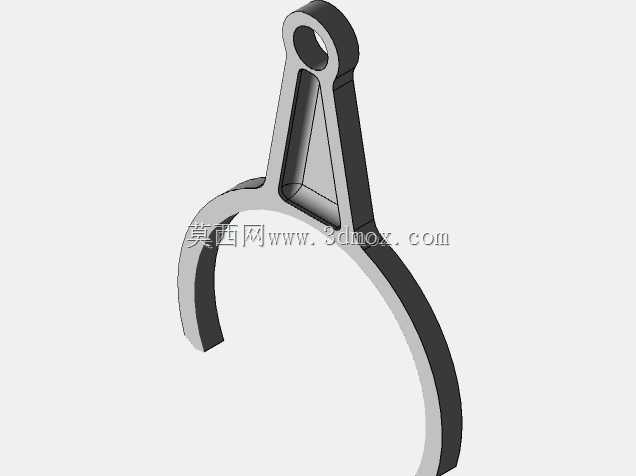

在安装边界与尺寸适配方面，这款传动机构的输入轴端直接对接发动机飞轮侧的离合器总成，输出轴端通过差速器连接两侧驱动半轴，整体轴向长度控制在320mm以内，最大径向轮廓直径不超过180mm，安装吊点位置完全匹配主流微型乘用车的动力舱安装位，不需要对车身结构做额外改装就能直接适配装车。齿轮与轴体的配合采用高精度花键连接，轴承位公差控制在IT6级精度，既保证了传动过程的同轴度，减少运转过程中的振动损耗，也能承受发动机输出的最大扭矩冲击，满足日常城市通勤、短途爬坡等场景的使用强度要求，换挡拨叉的行程经过精准匹配，挡位切换清晰，不会出现脱挡、跳挡的问题，能为小型乘用车提供稳定可靠的动力变速传输能力。
