E3D热端30转40风扇适配转接件

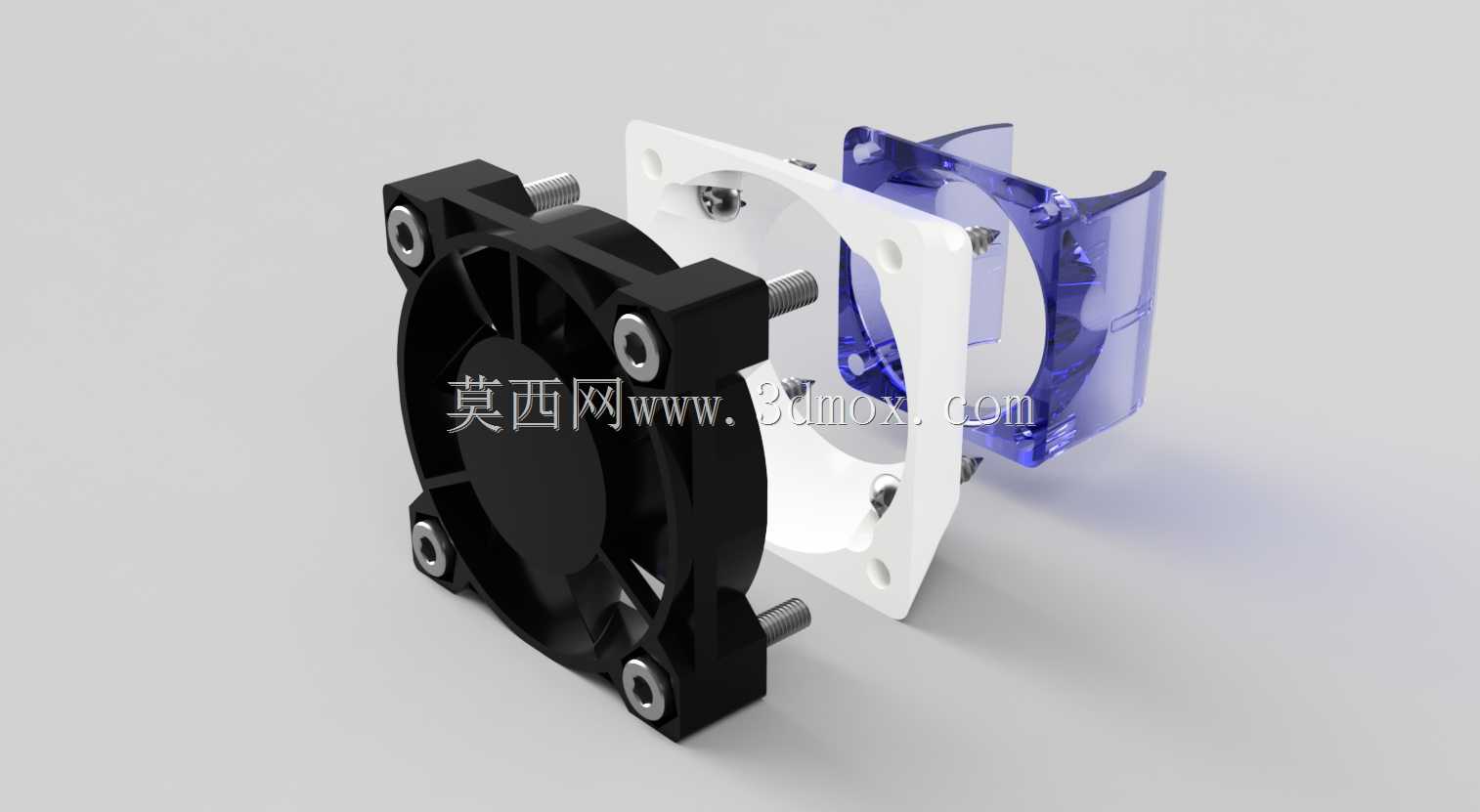

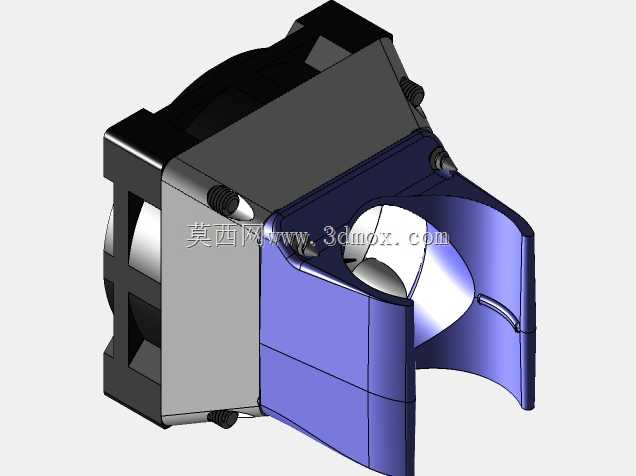

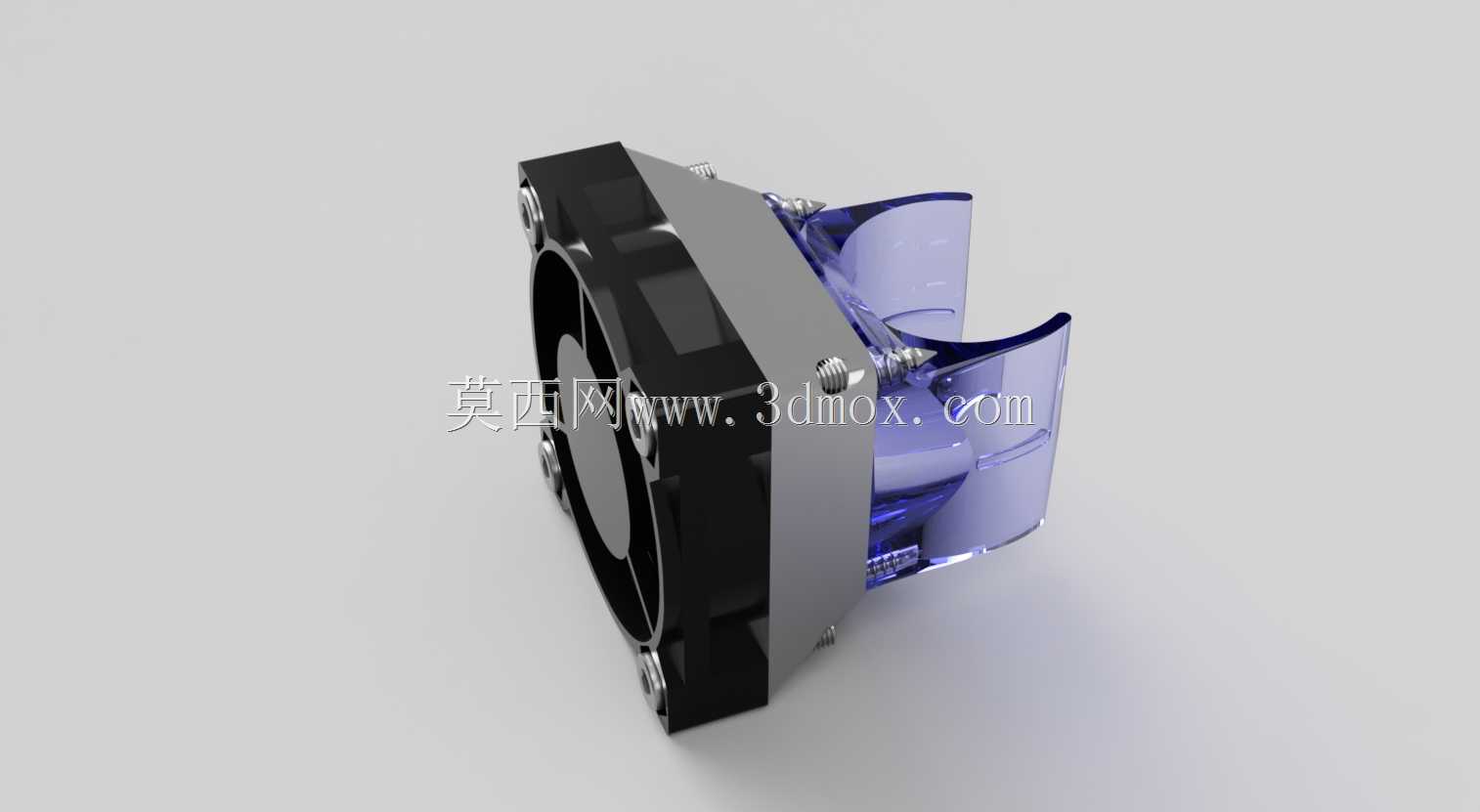

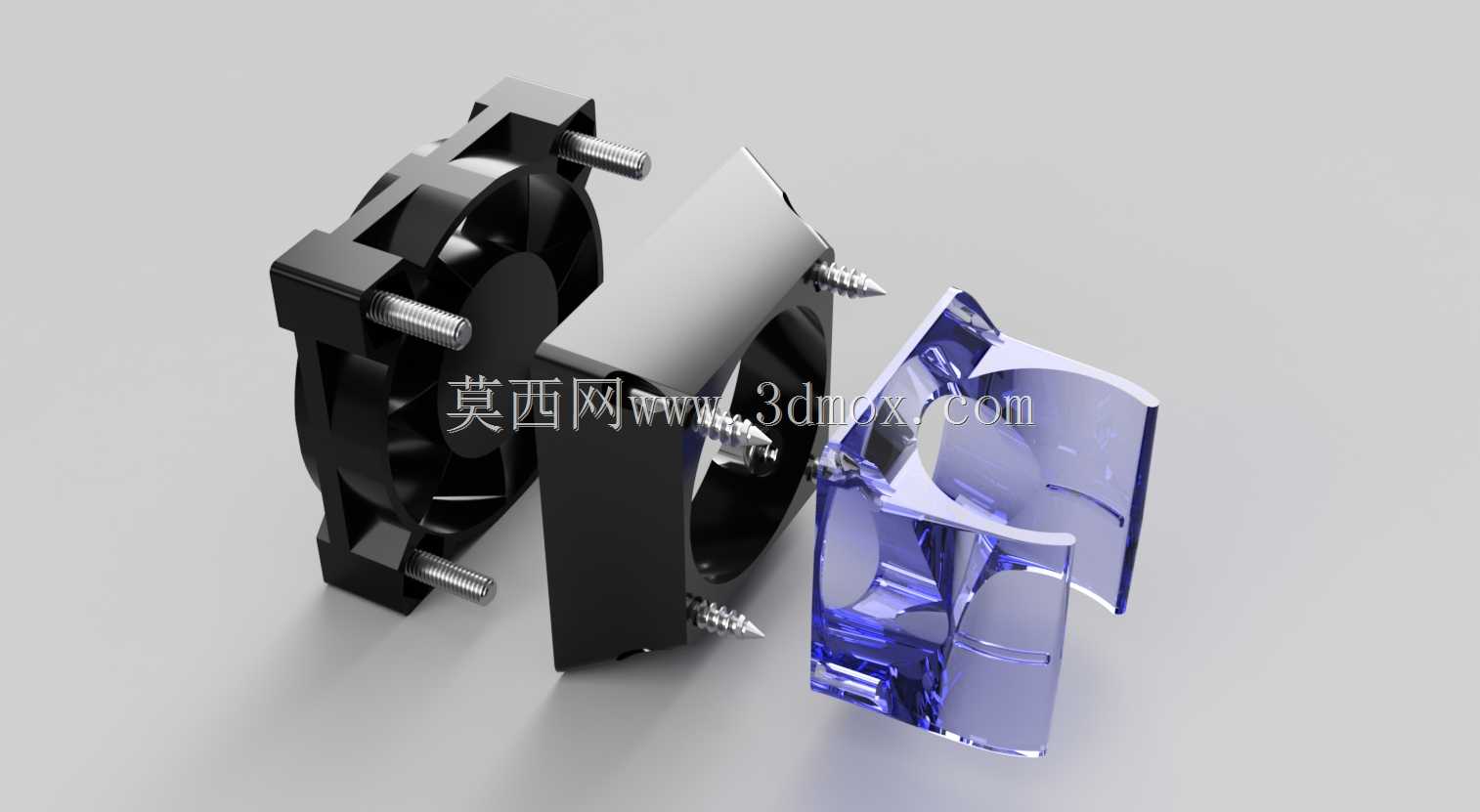

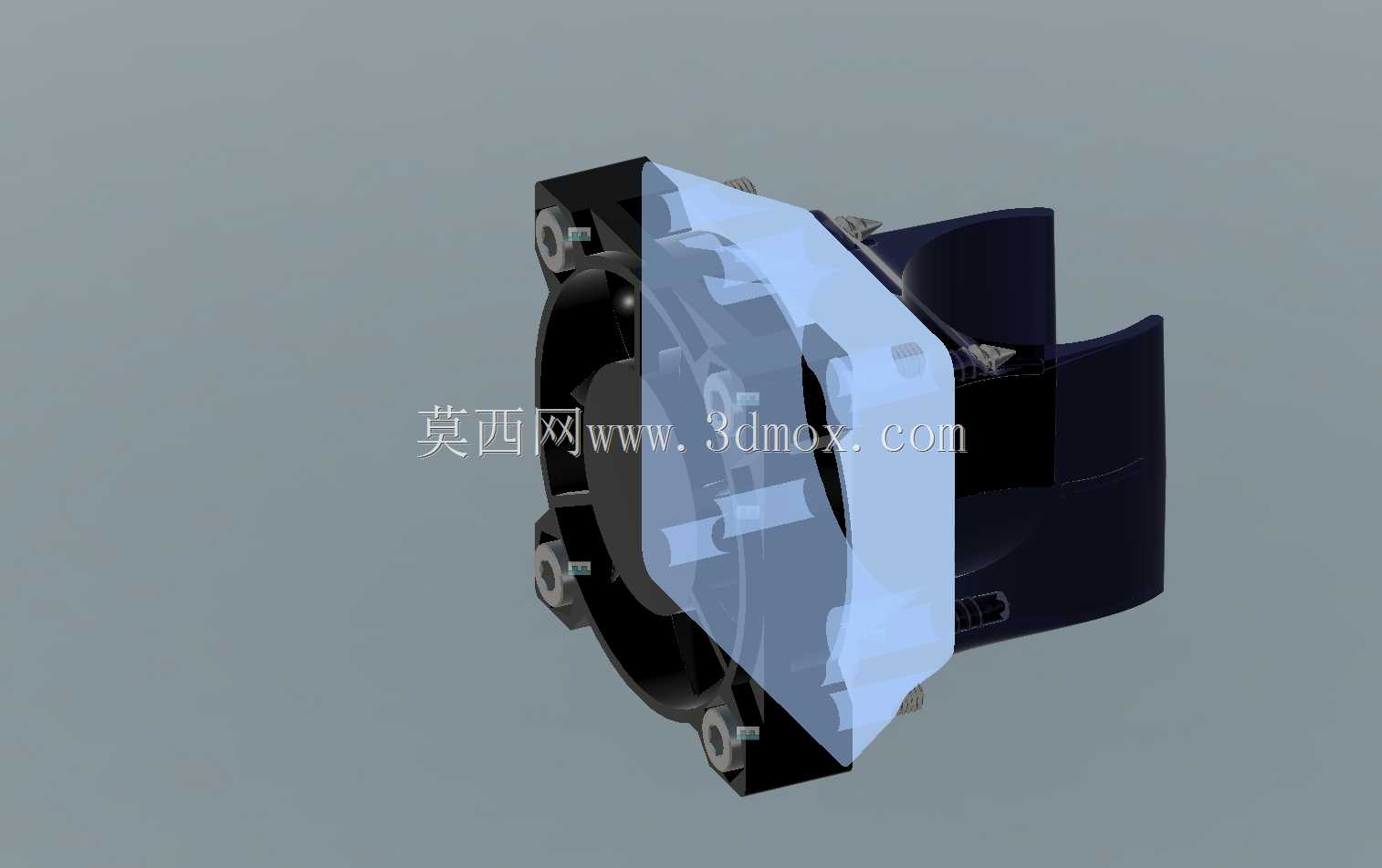

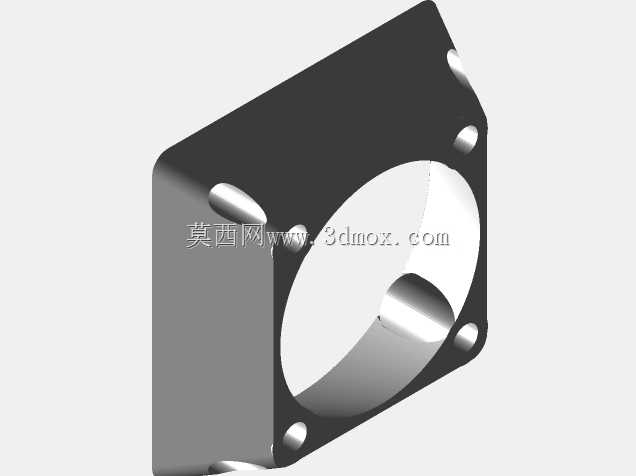

在桌面级FDM3D打印设备的日常使用与改装场景中，E3D系列热端作为普及率极高的挤出端核心部件，原厂标配的30mm规格散热风扇往往存在高转速下噪音偏大、低转速下散热风量不足的痛点，不少玩家会选择更换40mm规格的静音风扇来平衡散热性能与使用体验，但两种规格风扇的安装孔位、尺寸边界完全不匹配，直接安装无法适配原有热端风道护罩，这款转接适配器正是为解决这一实际改装需求设计的专用结构件。该适配器的核心功能是作为30mm风扇安装位与40mm风扇的中间转接载体，一侧完全贴合E3D热端原有护罩的安装基准面，可直接沿用30mm风扇原配的固定螺钉完成与热端护罩的锁紧固定，无需对原有热端结构做任何打孔、切削类破坏性改装，另一侧则预留了标准40mm×40mm规格风扇的对应安装孔位，可直接固定常规厚度的40mm轴流散热风扇，安装后风扇出风方向完全对准热端散热鳍片区域，不会出现风道偏移、漏风的问题，能够保证散热气流完全覆盖热端的冷端散热结构，避免热端热量上移导致的挤出不畅、耗材提前软化堵头等常见故障。在设计思路上，这款适配器充分考虑了3D打印自制的工艺特性，整体结构采用无支撑可打印的造型设计，壁厚设置兼顾了结构强度与打印耗材用量，边缘做了圆角过渡处理，既避免了安装时的锐边划伤，也减少了打印过程中的应力集中导致的翘边问题；转接结构的定位基准完全匹配E3D V6系列热端护罩的原有尺寸，安装后整体同轴度偏差控制在极小范围内，不会出现风扇与护罩干涉、摩擦的情况。从安装边界尺寸来看，安装40mm风扇后整体向外延伸的尺寸控制在合理范围内，不会与打印机的X轴运动行程产生干涉，也不会遮挡热端的调平传感器、挤出机进料管线等周边部件，适配绝大多数采用E3D规格热端的桌面级3D打印机改装需求，同时半透明的结构设计也可以直观观察内部风道的气流走向，方便后续进一步调整散热方案。
