线性螺旋丝杆传动滑台导轨结构

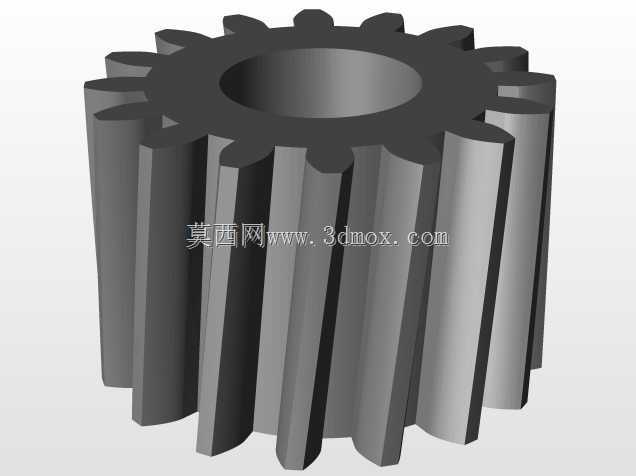

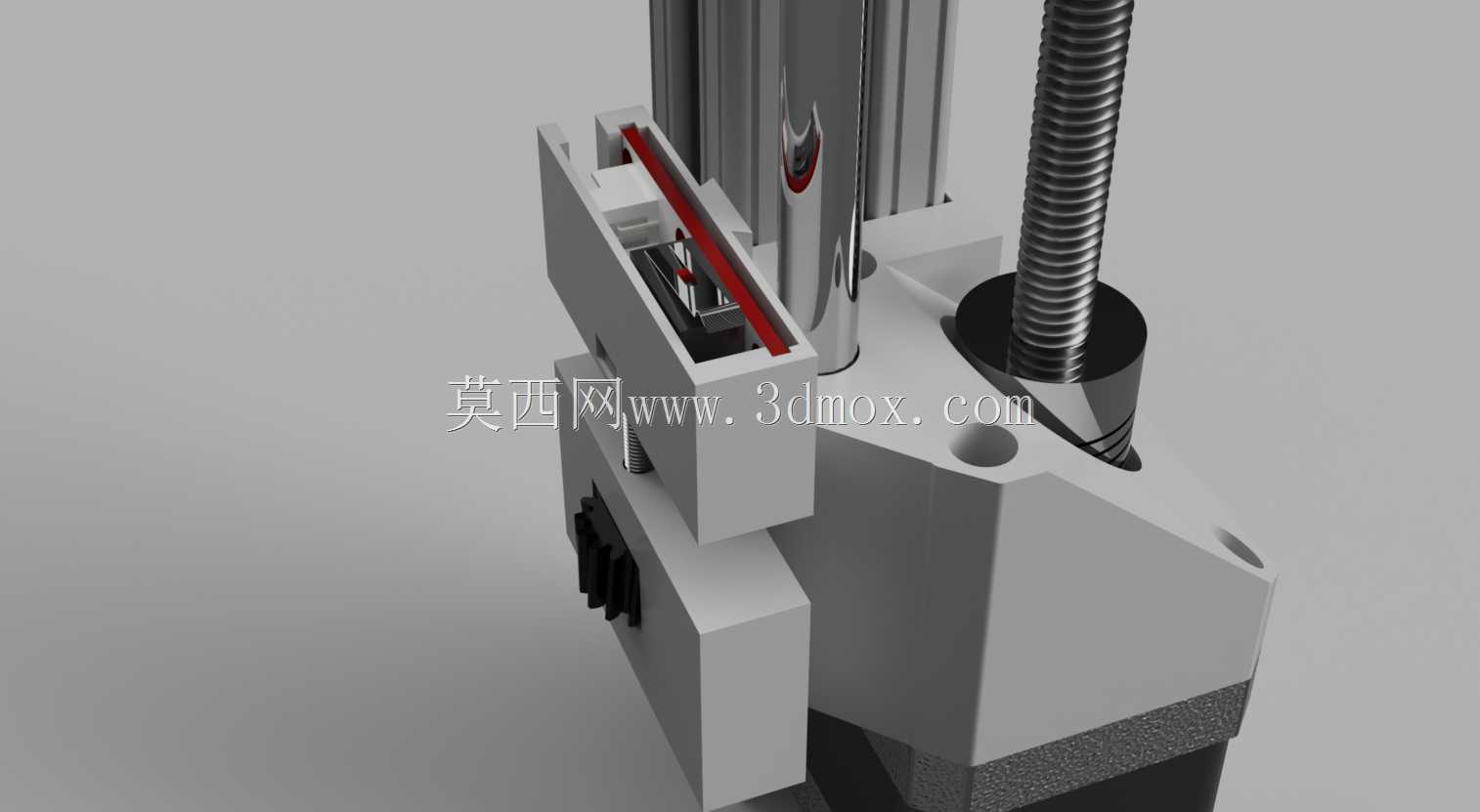

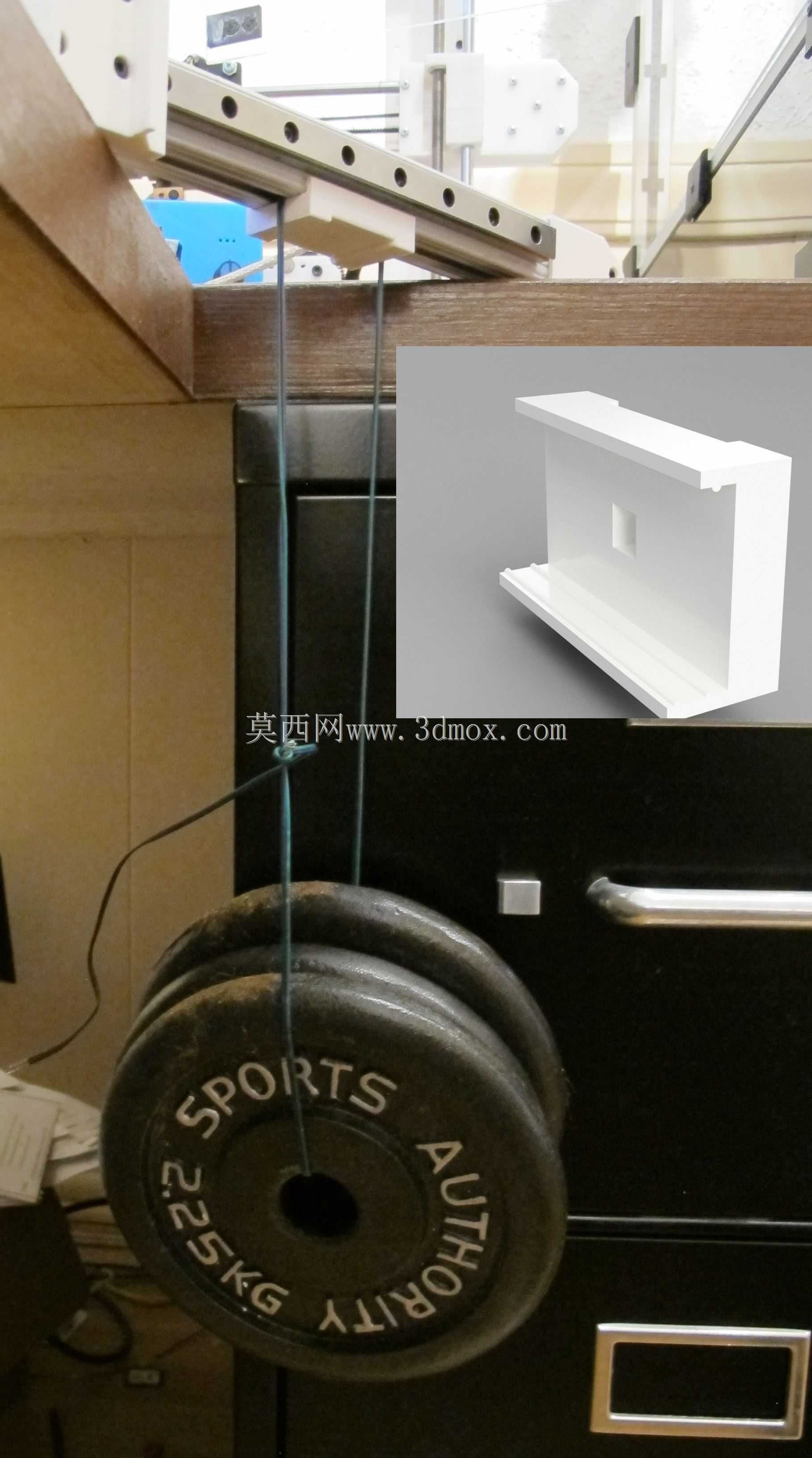

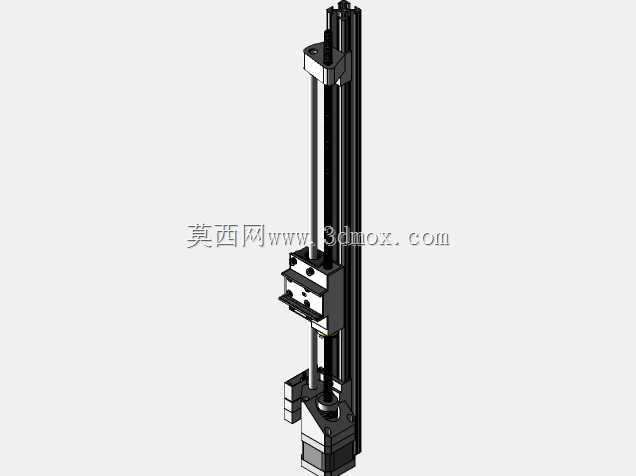

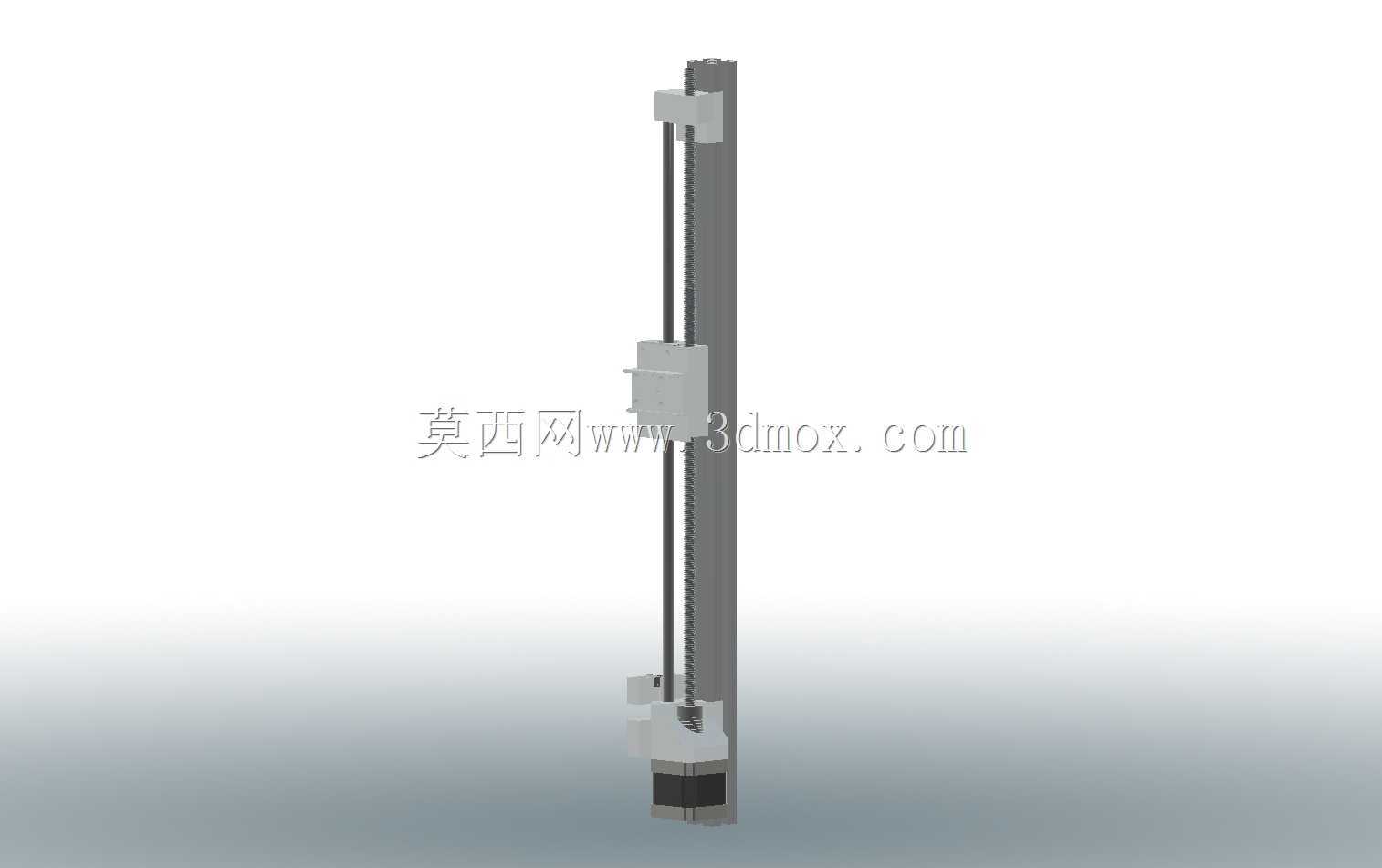

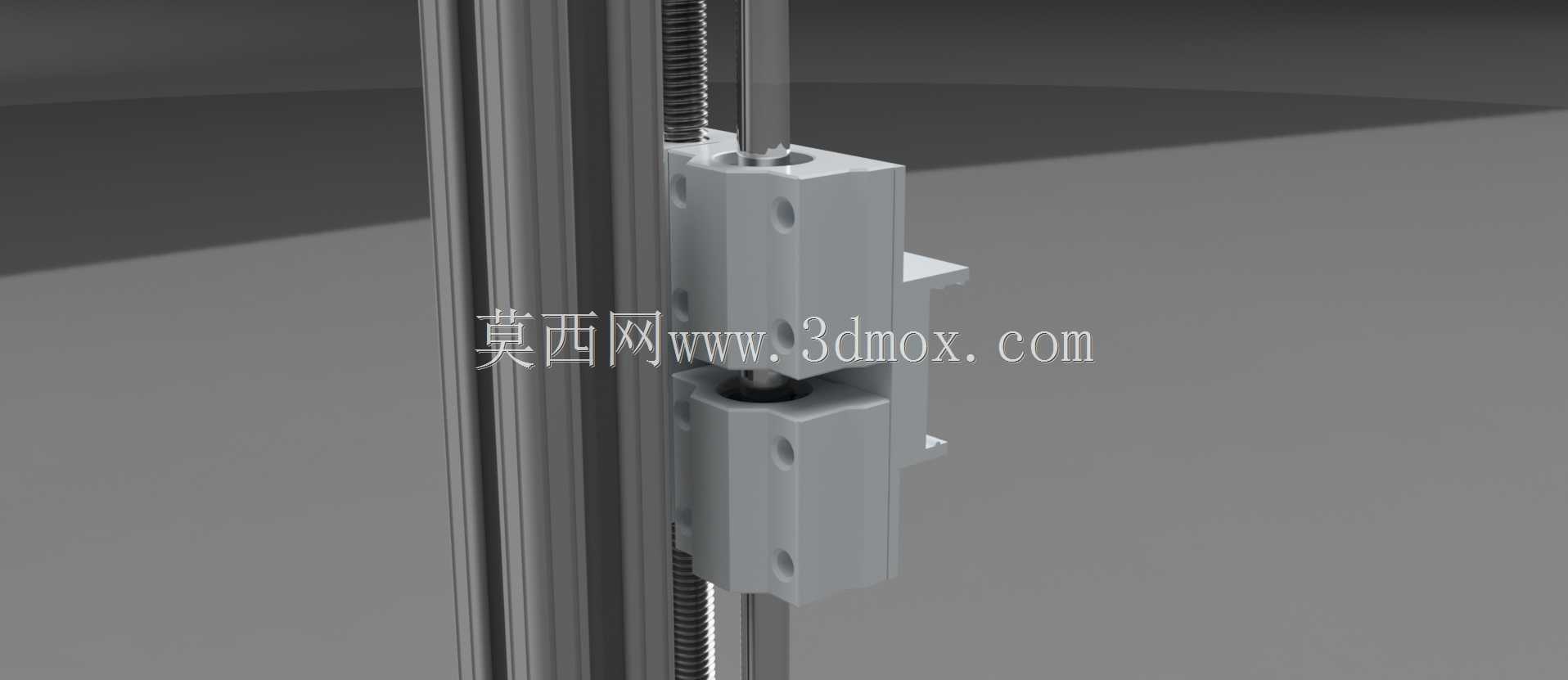

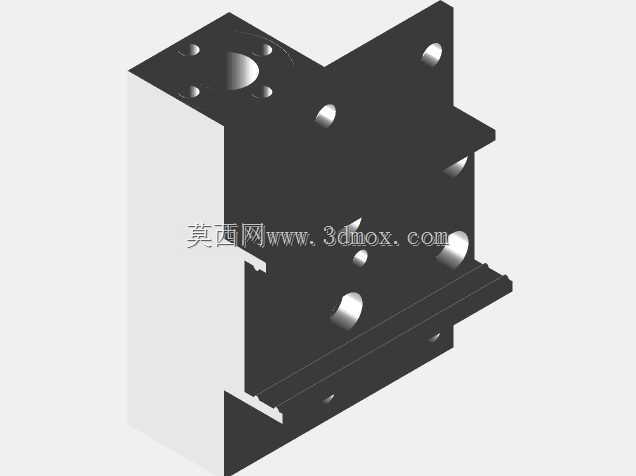

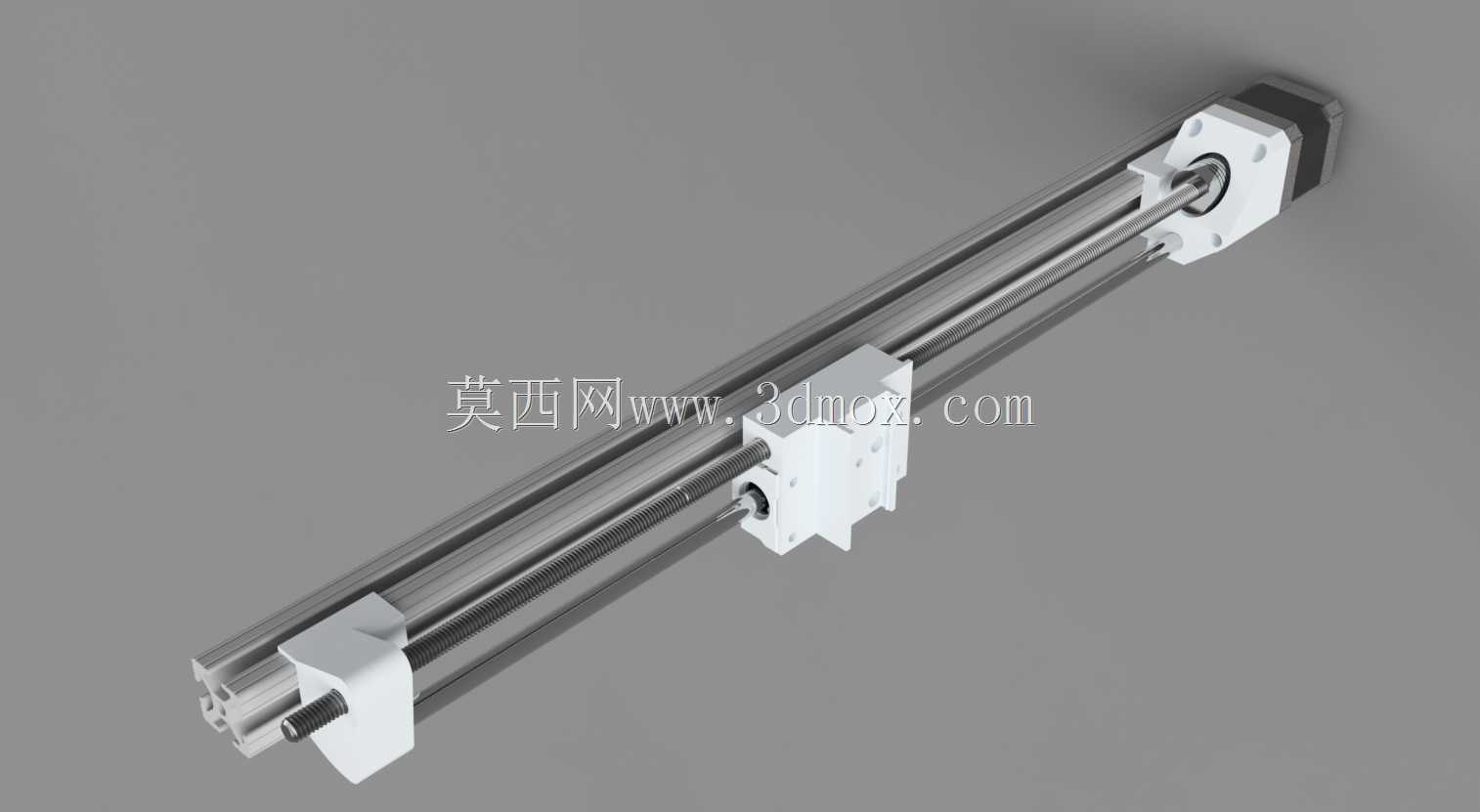

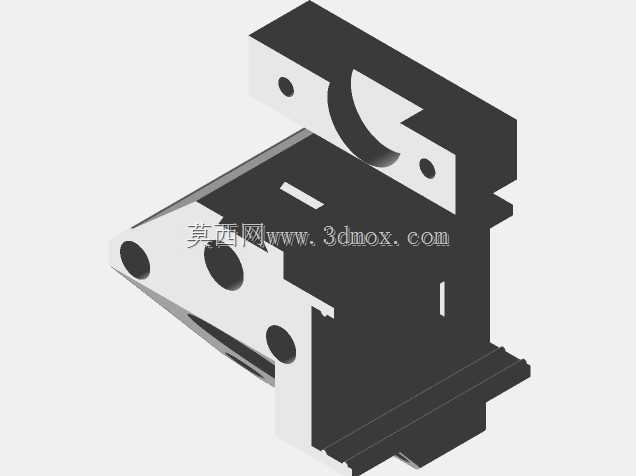

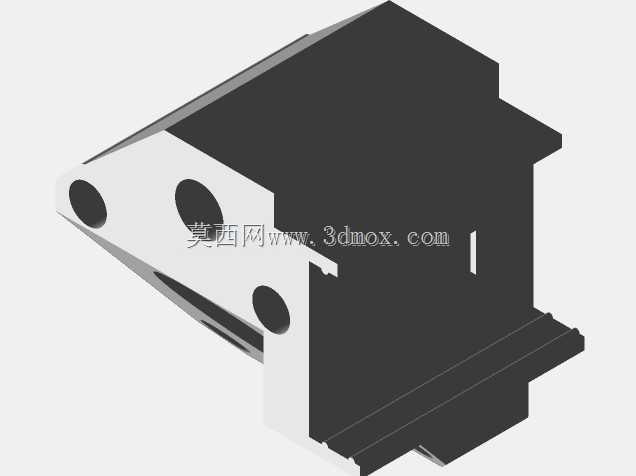

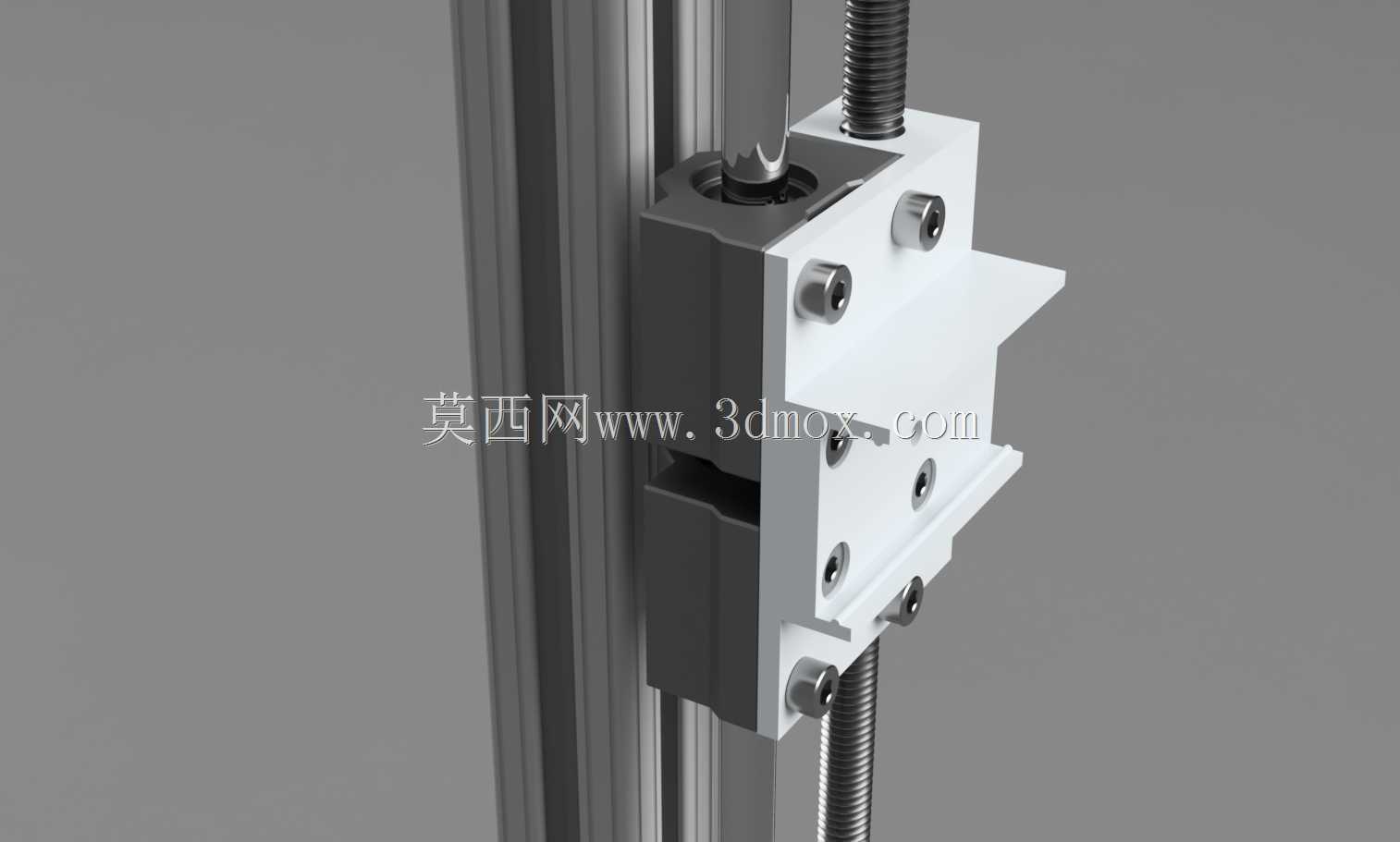

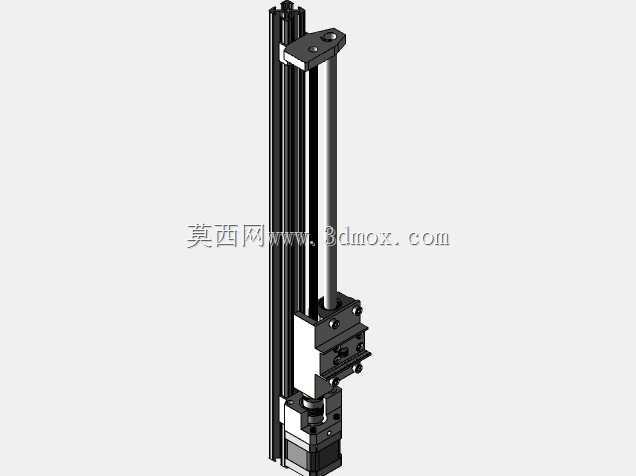

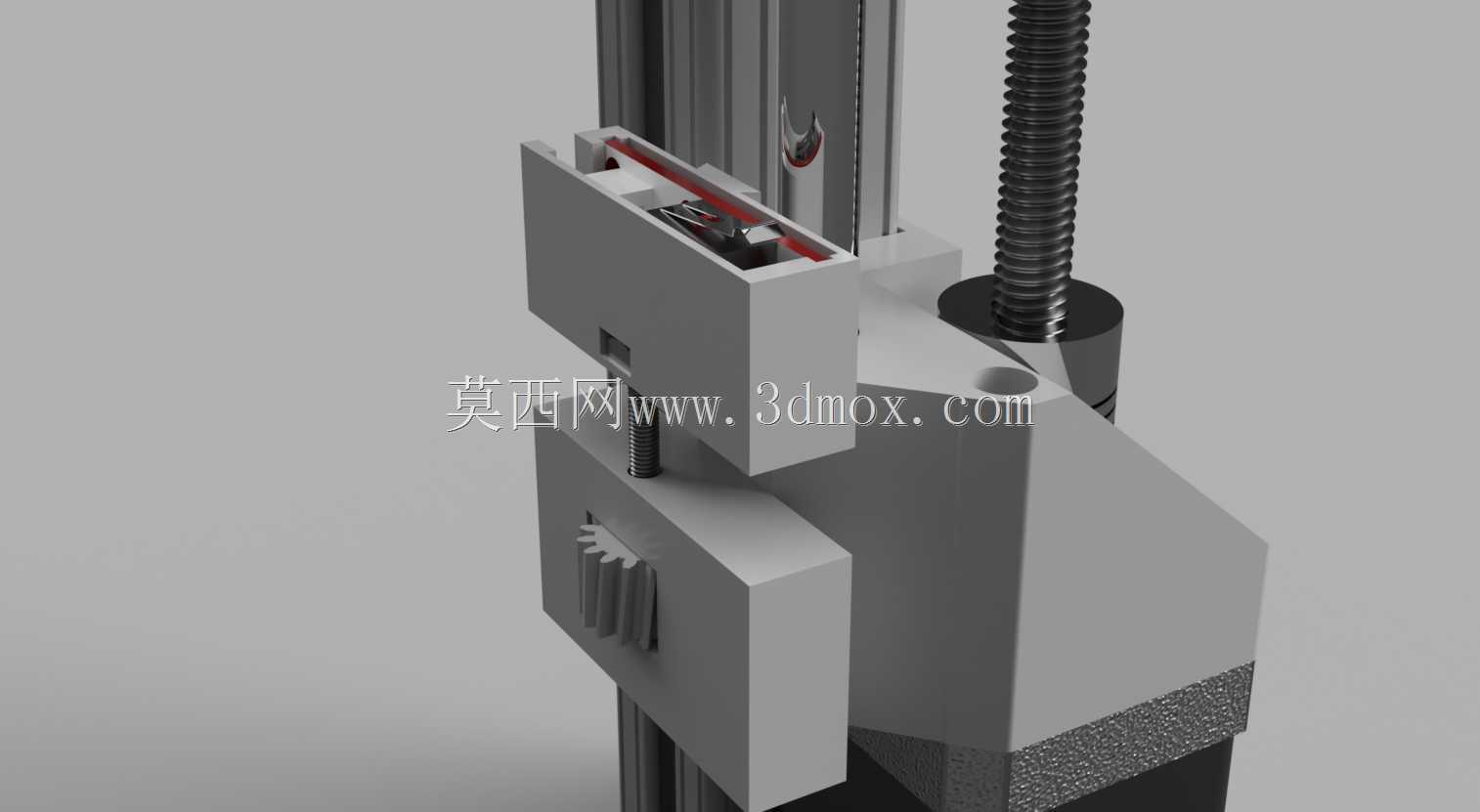

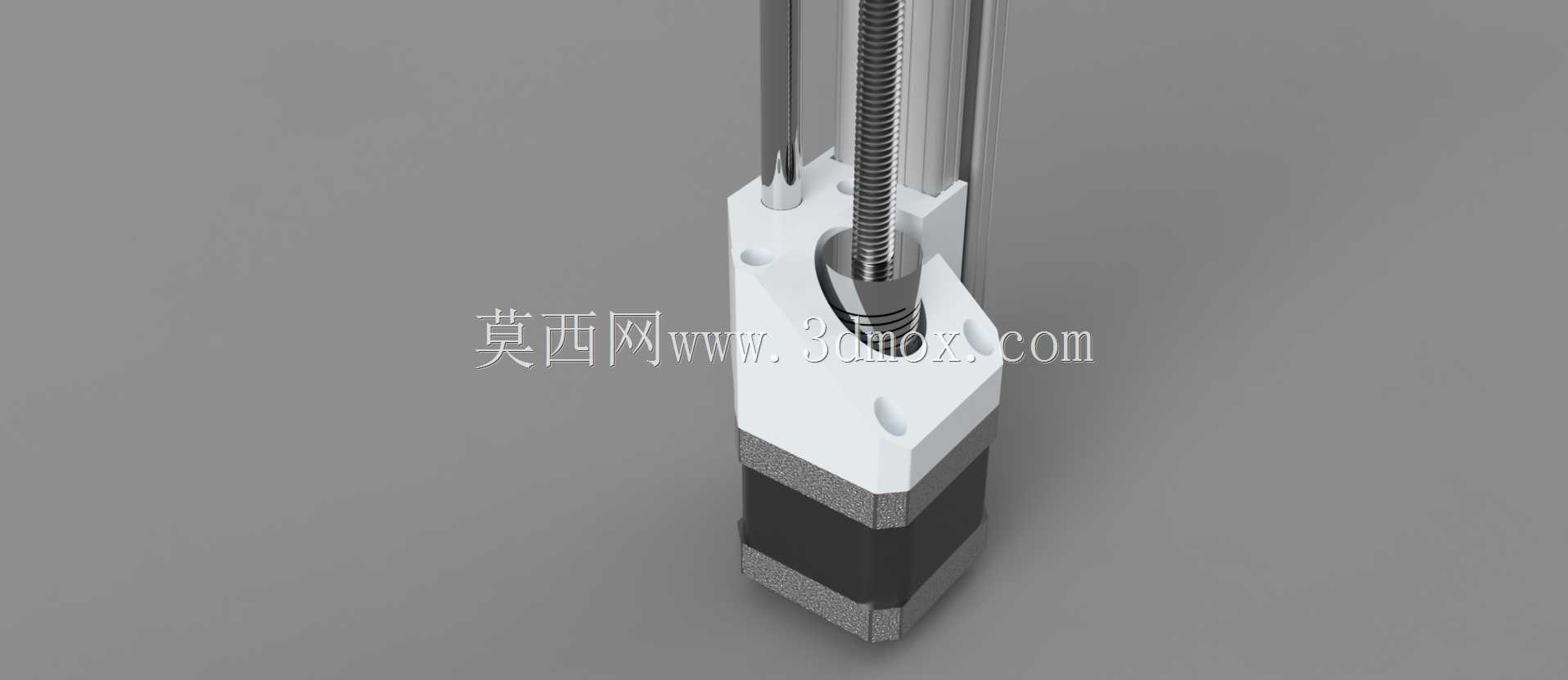

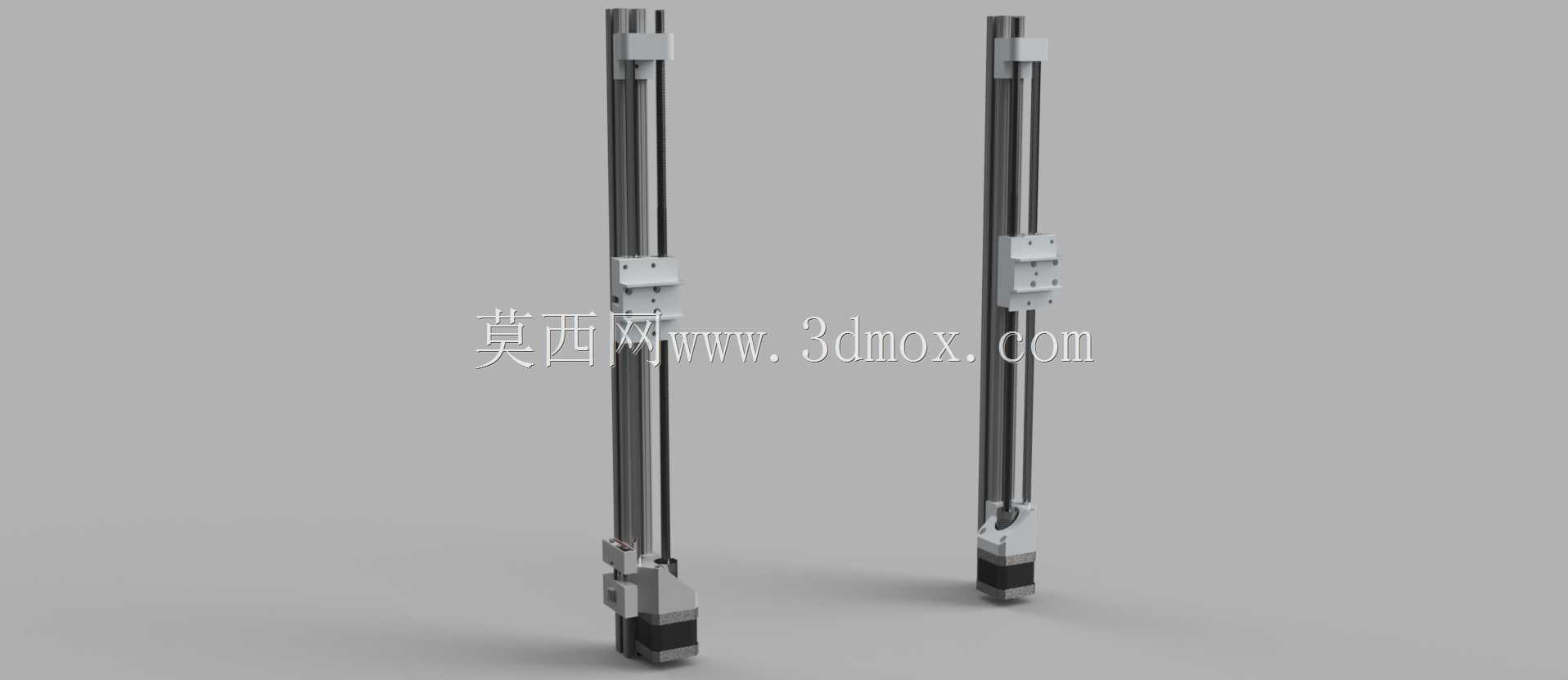

这款螺旋传动导轨是面向小型自动化直线运动场景开发的线性执行部件，核心应用覆盖桌面级3D打印机Z轴升降、小型点胶设备工位进给、实验室微型检测平台位移、轻载分拣机械手的短行程直线驱动等对低速平稳性有要求的工况，相比皮带传动的线性模组，它的传动刚性更强，启停定位无回程间隙，不会出现皮带长期使用后的拉伸松弛问题，尤其适合垂直安装的升降类场景，负载不会因为传动件打滑出现下坠偏移。产品采用双光轴导向搭配中心丝杆驱动的结构布局，两根平行光轴承担滑台的径向负载与偏转力矩约束，中心的T型丝杆将步进电机的旋转运动转化为滑台的直线往复运动，滑台通过内置的直线轴承与光轴配合，运动过程中摩擦阻力小，运行顺滑无卡顿，丝杆螺母直接集成在滑台内部，传动链路短，动力传递效率更高。设计阶段针对DIY组装与小批量设备集成的需求做了适配优化，端盖与滑台的安装孔位做了尺寸放大调整，适配市面常见的8mm直径T8丝杆，也可兼容5mm到8mm规格的柔性联轴器与42型步进电机直接对接，所有安装孔位采用标准M4内六角螺钉规格，用户无需额外定制连接件即可完成组装。导轨的主体结构采用铝型材作为基座，整体重量轻且刚性足够，两端的支撑座集成了丝杆轴承位与光轴固定孔，无需额外加工安装基准，滑台的安装面预留了标准螺孔阵列，可直接固定末端执行夹具、工件载台等功能部件，安装边界规整，既可以水平安装作为水平进给轴，也可以垂直安装作为升降轴，安装时只需固定两端基座即可保证整体平行度，无需复杂的调校工序。考虑到3D打印自制场景的需求，这款导轨的所有结构件都可通过桌面级3D打印机制作，非打印的标准件均可直接采购通用五金件，用户可根据自身需求裁切对应长度的光轴与丝杆，适配100mm到800mm不等的行程需求，低速运行时噪音极低，维护成本低，只需定期在光轴与丝杆表面涂抹润滑脂即可保证长期运行的精度与寿命，对于小型自动化设备开发者、DIY爱好者来说，是一款兼顾实用性与组装便捷性的线性传动解决方案。
