Nema17步进电机L型直角安装固定支架

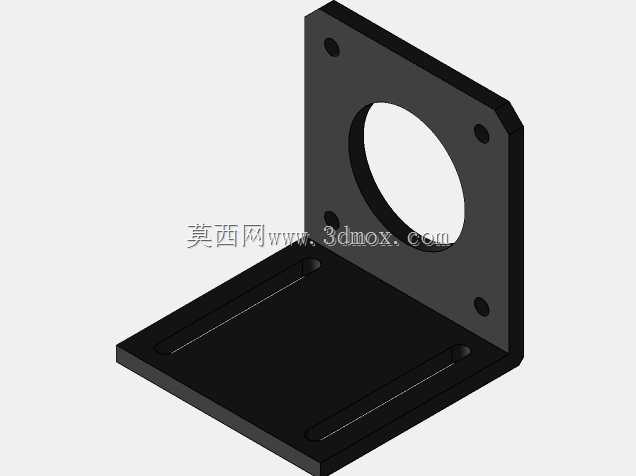

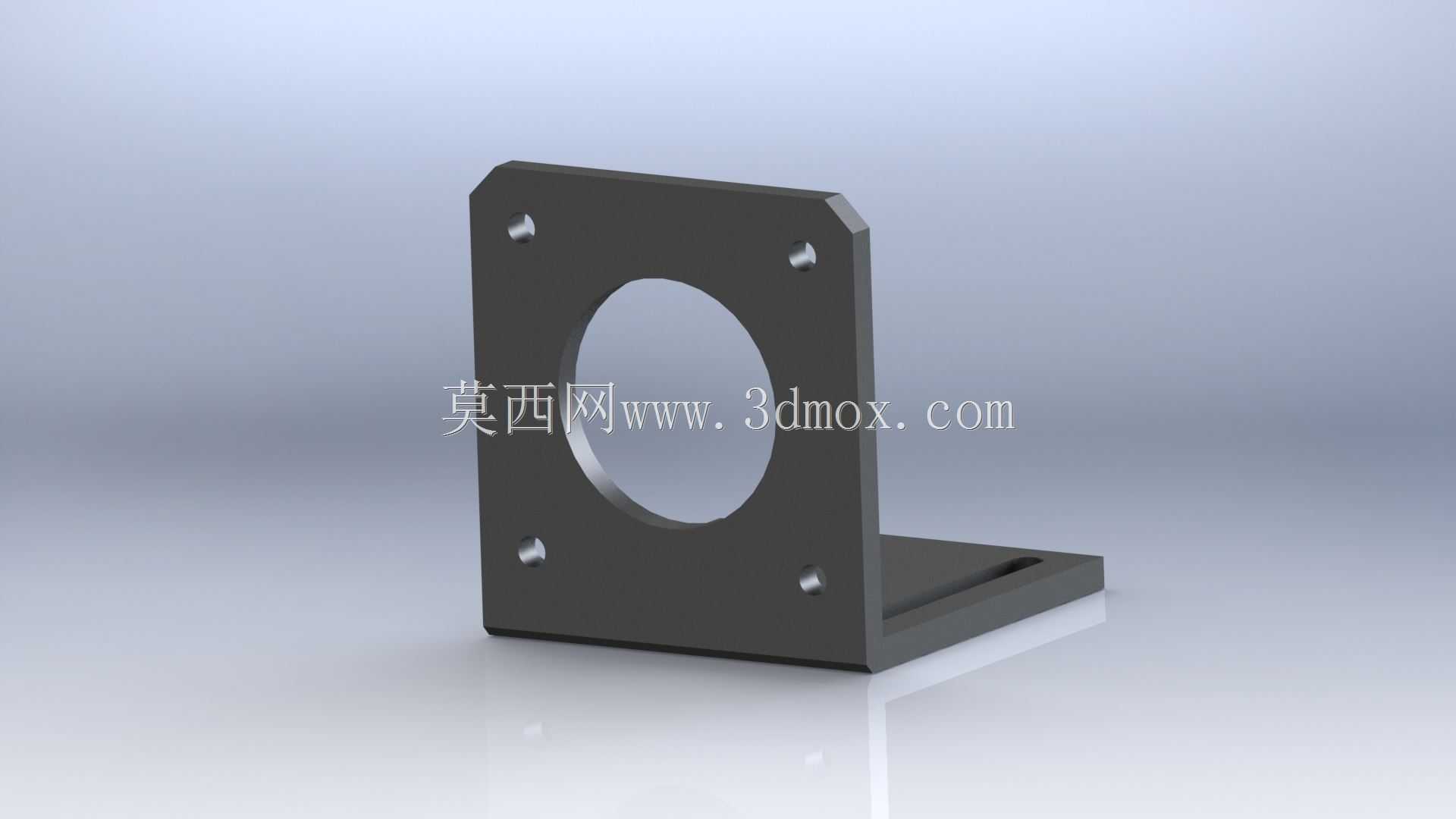

这款L型直角支架是专为步进电机安装场景开发的配套固定结构，主要适配Nema17规格步进电机，同时可兼容Nema14步进电机的安装需求，广泛应用于桌面级3D打印机、小型数控雕刻机、自动化送料模组、实验室小型传动平台、DIY机械臂关节等需要将电机垂直安装于安装基面的设备场景中。在实际设备运行过程中，步进电机作为动力输出核心，需要稳定的固定结构来抵消运转时产生的径向振动与轴向扭矩，避免电机轴与传动部件出现同轴度偏差，导致传动卡顿、丢步甚至部件损坏的问题，这款支架正是为解决这类安装痛点设计。从功能特性来看，支架采用一体式L型折弯结构，垂直安装面预留了与Nema17电机法兰完全匹配的中心通孔，四周均匀分布四个对应规格的安装螺孔，可直接通过标准螺丝将电机锁紧在支架立面上，中心大尺寸通孔既可以避让电机尾部的出线与编码器结构，也能为电机轴端的联轴器、同步轮等传动部件留出充足的装配空间，不会出现结构干涉。水平安装面预留了长条形调节槽，既可以通过标准螺丝将整个支架固定在设备型材基面或安装板上，也能在装配时小范围调整支架的前后位置，方便对齐传动部件的中心距，降低装配调试的难度。设计思路上，这款支架充分考虑了小型自动化设备的空间紧凑特性，整体采用等厚板材加工，四个边角做了切角处理，既去除了尖锐边角提升装配安全性，也能减少不必要的材料占用，让支架在狭小的设备内部空间里也能顺利安装。支架的立面与水平面采用高精度直角加工工艺，保证安装后电机轴与水平安装基面的平行度误差控制在极小范围内，避免因安装角度偏差导致传动部件出现额外的侧向力，延长同步带、丝杠等传动零件的使用寿命。从安装边界来看，支架的垂直安装面尺寸完全匹配Nema17电机42mm见方的法兰标准，四个安装孔的孔距严格遵循行业通用的31mm标准孔距，不需要额外修改孔位即可直接适配市售绝大多数同规格步进电机；水平安装面的长度与宽度经过优化，既保证了足够的支撑接触面积，让电机运转时的振动可以均匀分散到安装基面上，也不会过度占用设备的横向安装空间，长条形安装槽的槽宽适配常用的M3、M4安装螺丝，可兼容铝型材、亚克力板、钢板等多种常见安装基面的固定需求。整体结构简洁实用，没有多余的冗余设计，既可以满足工业小型设备的批量装配需求，也适合个人DIY项目的改装使用，能够为步进电机提供稳定可靠的垂直安装支撑，有效提升设备整体的运行稳定性与装配精度。
