DJI幻影3航拍无人机动力电机结构

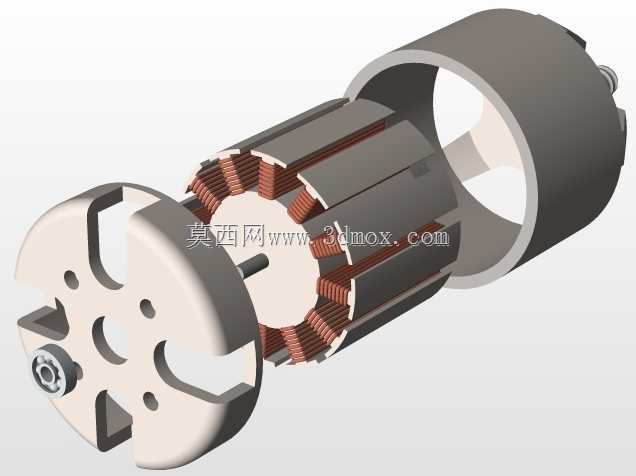

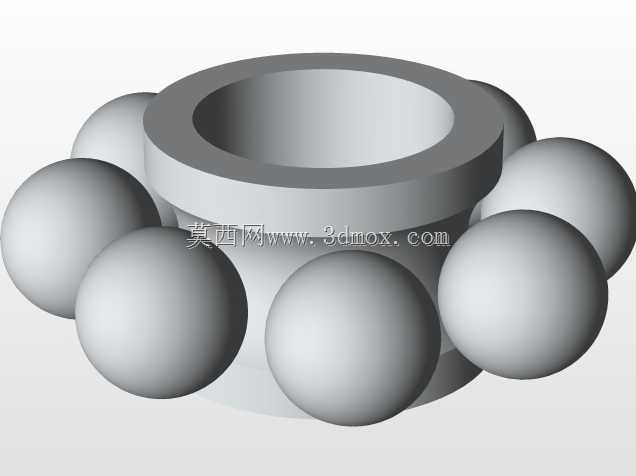

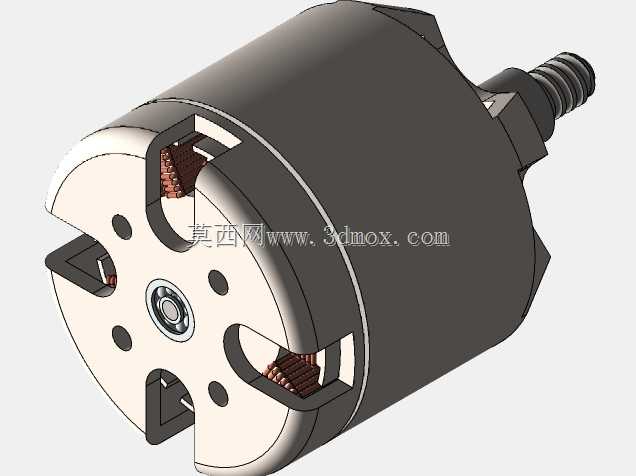

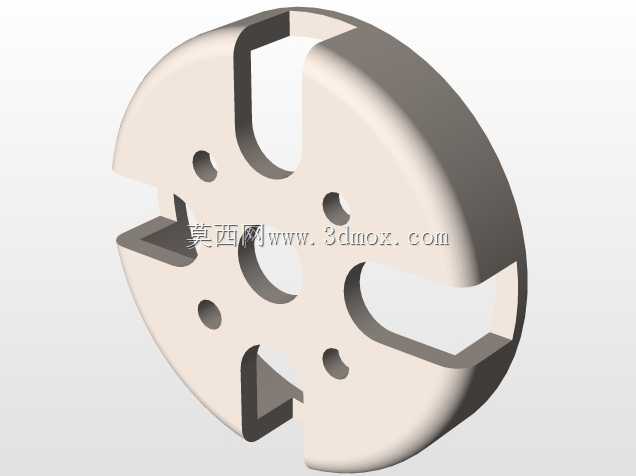

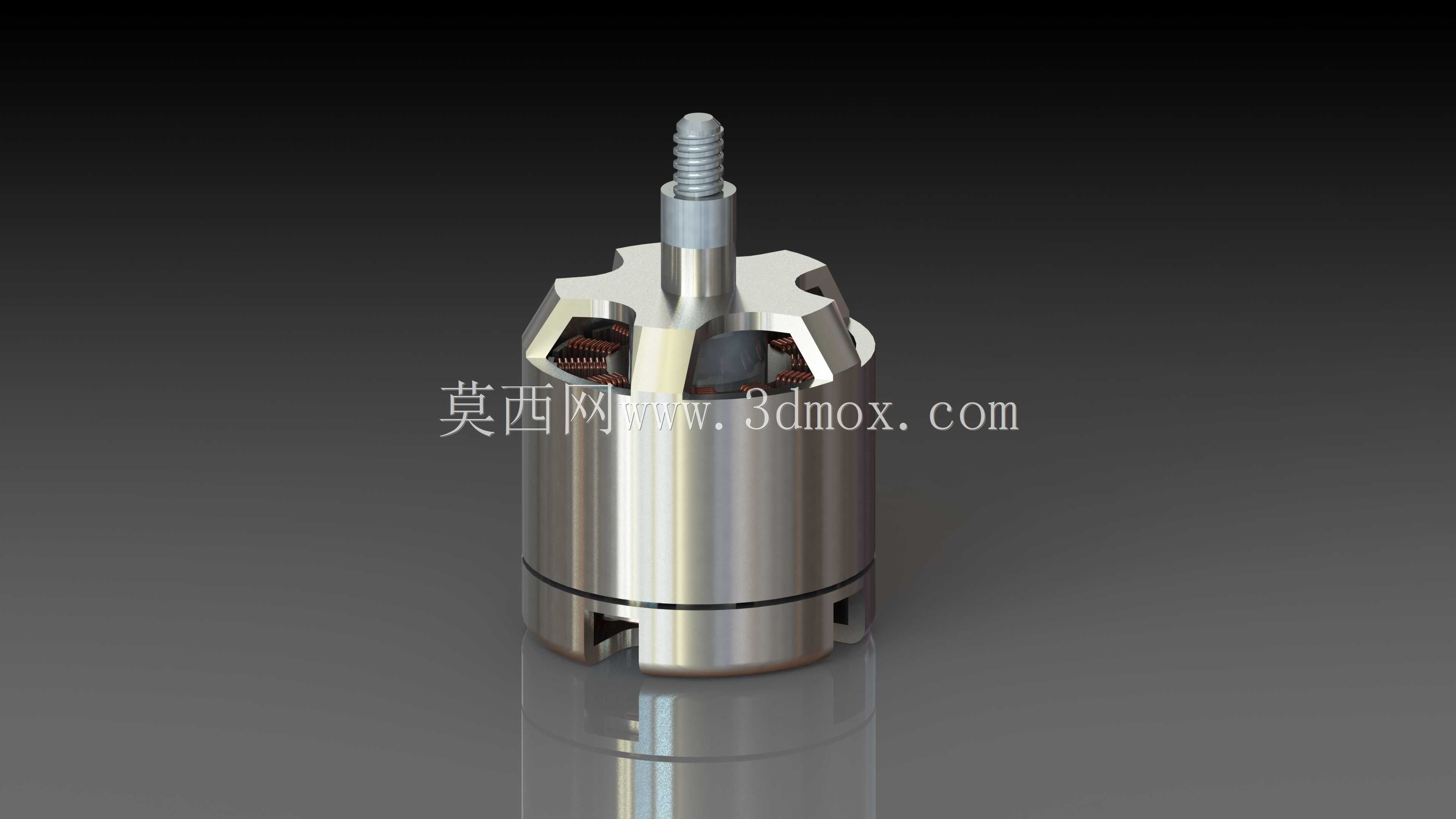

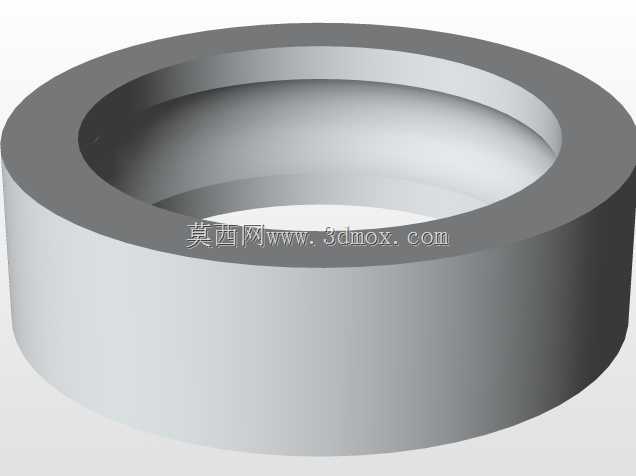

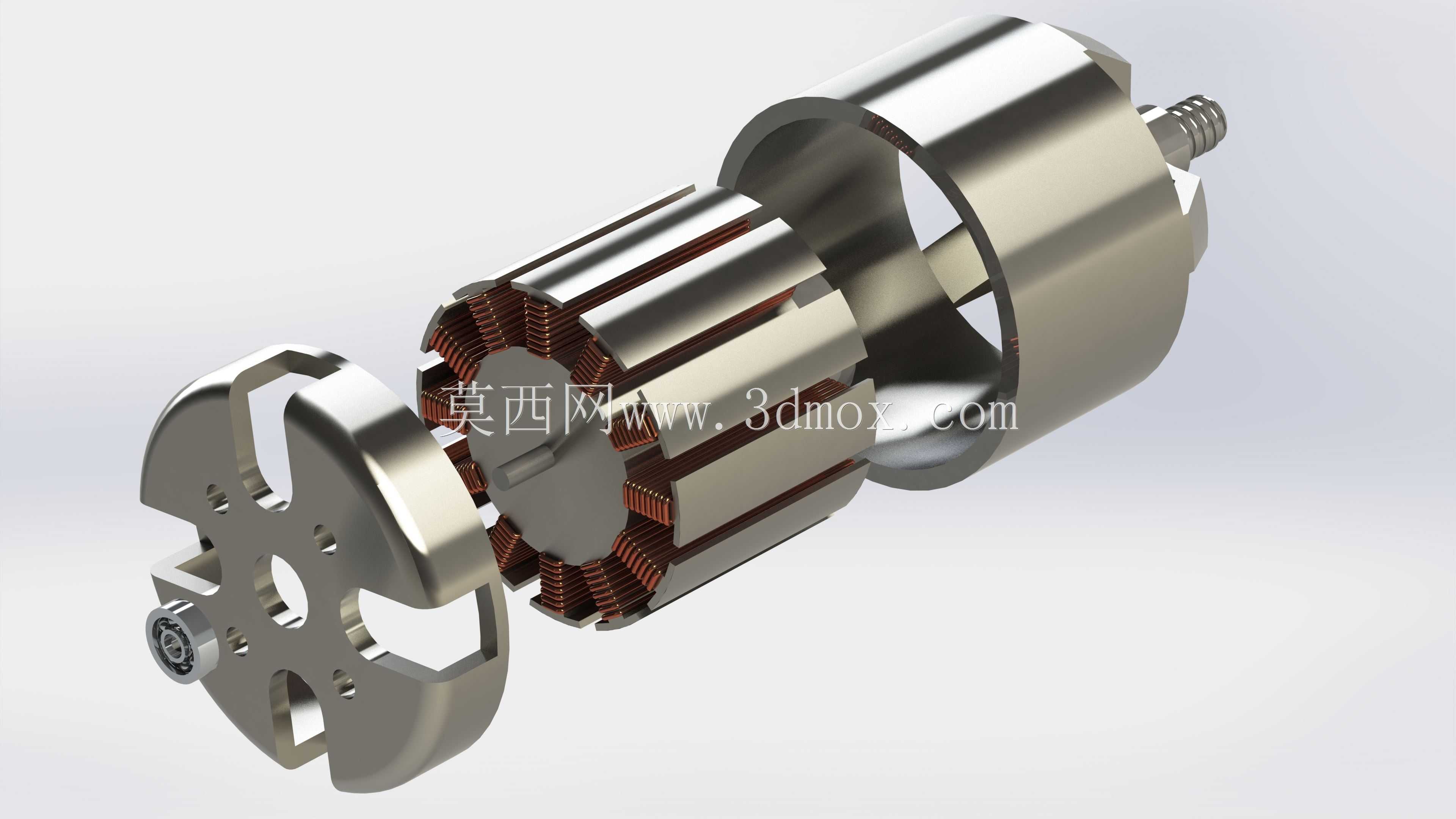

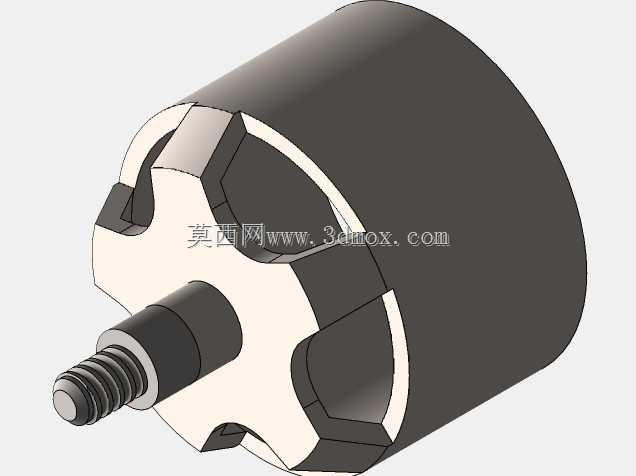

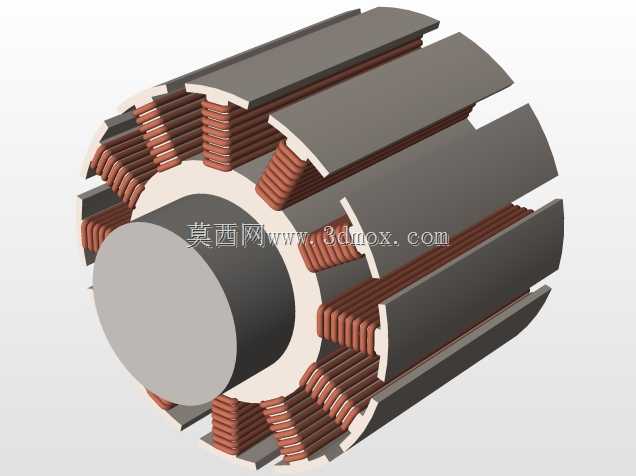

该结构为多旋翼航拍无人机配套的外转子无刷动力部件，主要应用于消费级航拍无人机的动力输出场景，是无人机飞行系统的核心执行部件，负责将电能转化为旋转机械能，为螺旋桨提供持续稳定的扭矩输出，直接决定无人机的悬停稳定性、飞行机动性与续航表现。在实际作业场景中，这类动力部件需要适配高空低气压、温差变化、持续振动的复杂工况，既要满足大拉力输出需求，也要兼顾轻量化设计要求，避免额外增加飞行负载。从功能特性来看，该结构采用外转子布局设计，转子外壳直接集成螺旋桨安装位，输出轴端预留标准螺纹接口，可直接匹配对应规格的自锁螺旋桨，省去额外传动连接结构，有效降低动力传递过程中的能量损耗。定子部分采用多槽绕线结构，漆包线规整排布在矽钢片叠压组成的铁芯上，能够在通电后产生稳定的旋转磁场，驱动外转子持续运转，绕组端部做了规整固定处理，可抵御飞行过程中的持续振动，避免绕组松动移位。端盖部分采用轻量化金属材质加工，集成轴承安装位与固定卡扣结构，既可以对转子形成轴向限位，也能通过预留的安装孔位将电机整体固定在无人机机臂末端，端盖上的镂空结构既可以降低整体重量，也能为电机运转过程中提供一定的散热风道，带走绕组持续工作产生的热量，避免高温导致的磁钢退磁、绕组老化问题。从设计思路来看，该结构充分平衡了动力输出与轻量化需求，整体采用同轴度优先的装配设计，转子与定子之间预留均匀的气隙，既避免运转过程中出现扫膛摩擦，也能保证磁场利用效率最大化。外形尺寸方面，该电机整体为圆柱型结构，径向尺寸适配小型多旋翼无人机的机臂安装宽度，轴向长度紧凑，不会在机臂末端形成过大的风阻，安装边界上，端盖的固定孔位采用对称分布设计，可适配标准规格的电机安装座，输出轴的螺纹规格匹配常用的航拍无人机螺旋桨，无需额外改装即可直接完成装配替换。在结构细节上，转子内壁的磁钢采用均匀贴装固定，磁极排布规整，能够保证运转过程中的扭矩输出线性，避免出现转速波动影响飞行稳定性，端盖内置的微型轴承采用低阻设计，既可以支撑转子高速旋转，也能降低转动摩擦带来的能量损耗，提升整体动力效率。
