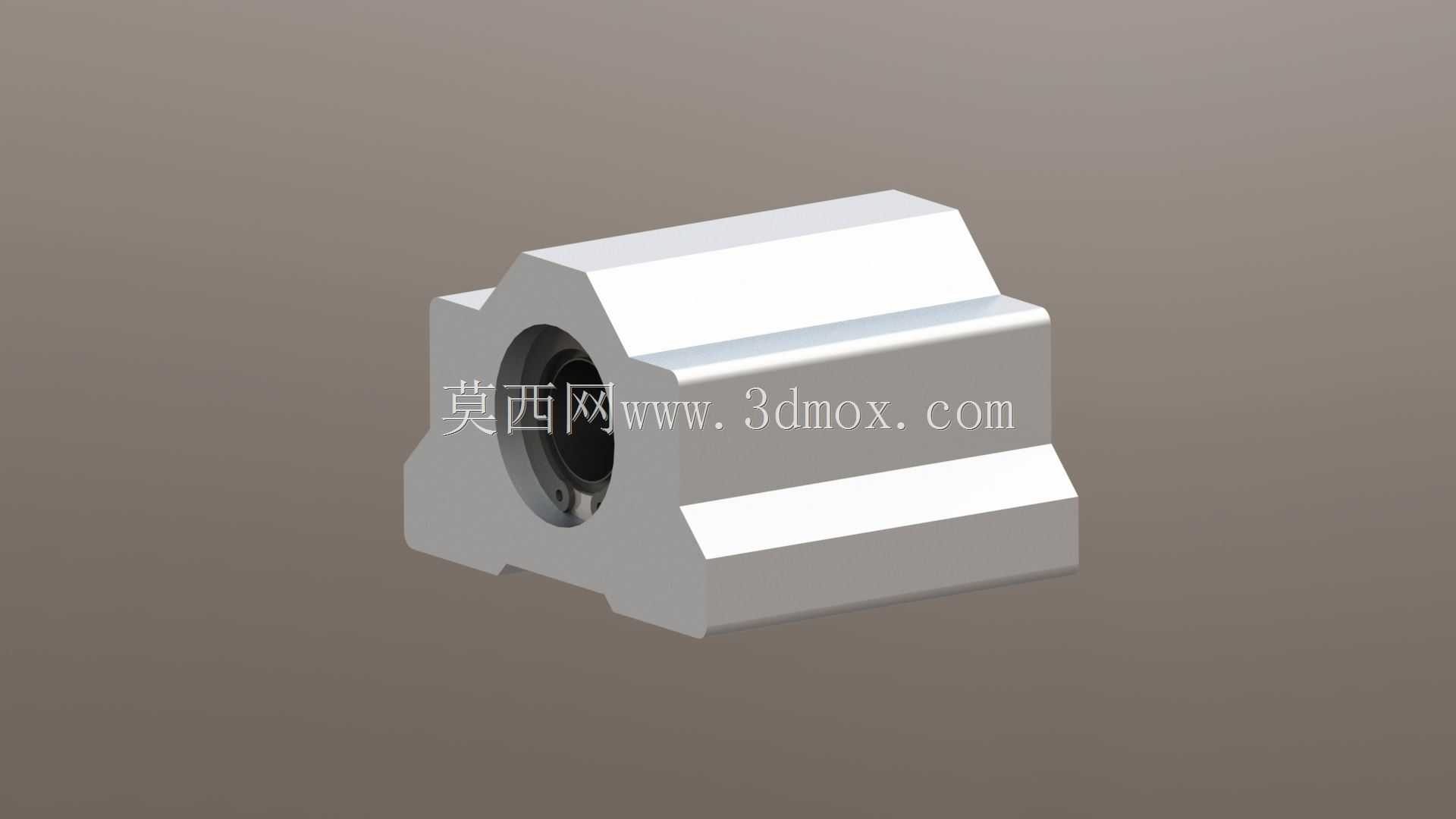

SC8UU箱式8mm直线滑动轴承结构

这款SC8UU规格的箱式直线轴承，是线性传动场景中应用极为广泛的导向支撑部件，核心适配直径8mm的光轴导轨，在桌面级3D打印机、小型教学机器人、轻型自动化滑台、桌面数控雕刻机等对安装空间有严格限制的轻量化设备中，承担着运动部件的直线导向与载荷承载作用。它的核心功能是将光轴与运动部件之间的滑动摩擦转化为轴承内部的低阻滚动摩擦，大幅降低运动过程中的阻力损耗，同时保证运动轨迹的直线度精度，避免运动部件出现偏移、卡滞的问题。

从设计思路来看，这款轴承采用了集成式箱型外壳结构，摒弃了传统开口直线轴承需要额外加工安装座的复杂流程，外壳本身自带对称的安装固定孔位，使用者可以直接通过螺栓将轴承整体锁定在运动载板上，大幅简化了装配流程，降低了小型设备的装配调试难度。外壳采用铝合金材质一体成型，兼顾了结构强度与轻量化需求，表面做了氧化处理，具备不错的防锈耐磨性能，能够适应车间、实验室等多种常规工作环境。内部的轴承芯采用标准的直线球轴承结构，内置多列循环钢珠，在保证径向承载能力的同时，能实现顺畅的往复直线运动，轴承两端自带密封挡圈，可以阻挡外界的粉尘、碎屑进入轴承内部的滚道，延长部件的使用寿命。

在安装边界方面，这款轴承的整体外形为规整的长方体结构，两侧安装孔的孔距、孔径都遵循行业通用标准，不需要额外定制安装位即可适配市面上绝大多数同规格的8mm光轴传动套件。它的中心孔与安装底面的高度公差控制在极小范围内，安装后不需要反复调整同轴度即可保证运动顺畅，既可以单只使用实现单轴导向，也可以成对搭配平行光轴使用，为运动平台提供更稳定的双轴支撑，避免平台运行过程中出现偏转、翘曲的问题，非常适合轻量化传动场景的快速搭建与使用。
