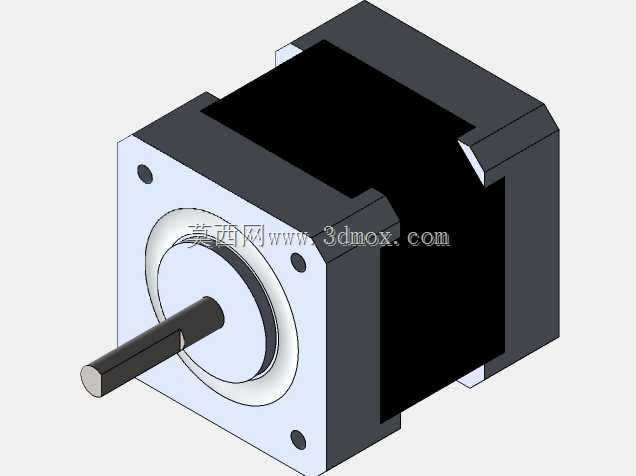

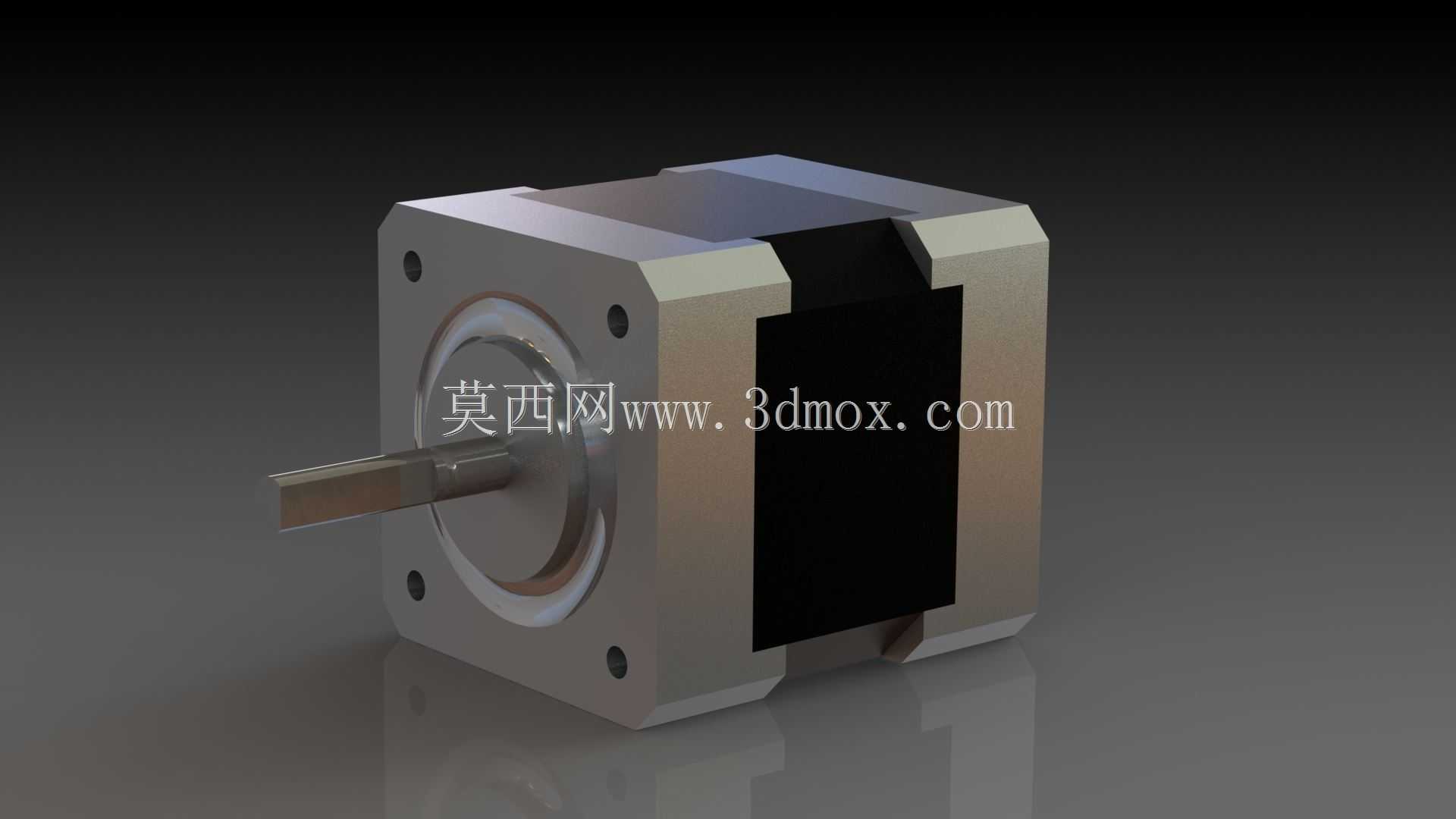

47毫米机身Nema17步进电机结构设计

这款Nema17规格的步进电机，机身长度设定为47毫米，是小型自动化传动场景中应用极为广泛的动力执行元件，在桌面级3D打印机、小型数控雕刻机、自动化送料机构、智能门禁传动、小型机械臂关节驱动等场景中，都能见到同规格产品的身影。这类步进电机依靠脉冲信号实现角位移的精准控制，不需要额外的位置反馈元件就能完成开环状态下的精准定位，搭配对应的驱动模块即可实现转速、转向、转动步数的精确调控，非常适合对成本控制有要求、同时需要稳定位置控制的中小负载传动场景。

从设计思路来看，这款电机采用了Nema17标准的安装法兰规格，法兰端面上的四个安装孔位完全遵循行业通用的尺寸规范，安装孔的中心距、轴伸直径、轴伸长度都匹配通用的安装标准，用户在替换同规格电机或者搭建传动结构时，不需要额外修改安装支架的设计，能够直接适配市面上绝大多数配套的同步轮、联轴器、安装支座，大幅降低了设备搭建的适配成本。机身采用方形的叠片壳体结构，既能够保证内部定子绕组的防护强度，又能通过金属壳体快速散出绕组工作时产生的热量，避免长时间运行出现过热退磁的问题。

从安装边界来看，47毫米的机身长度让这款电机在同规格产品中拥有适中的输出扭矩，既不会因为机身过短导致扭矩不足无法带动常规负载，也不会因为机身过长占用过多的设备内部安装空间，非常适合安装空间紧凑、同时需要一定输出扭矩的小型设备场景。前端的输出轴采用标准的D型切面设计，搭配紧定螺丝就能完成传动件的牢固固定，避免传动过程中出现打滑空转的问题，轴伸的突出长度也经过精准核算，既能够保证联轴器或者同步轮的安装深度，又不会出现轴伸过长干涉其他结构的问题。电机尾部的出线位置也做了规整的结构设计，方便用户在布线时整理线缆，避免线缆被运动部件剐蹭破损。

在实际使用过程中，这类步进电机可以通过细分驱动实现更低的运行振动和更高的控制精度，在低速运行时也能保持稳定的扭矩输出，不会像普通直流电机那样出现低速抖动的问题，非常适合需要频繁启停、正反转切换的传动场景。不管是DIY小型数控设备，还是做自动化设备的小负载传动改造，这款规格的步进电机都能提供稳定可靠的动力输出，其标准化的安装尺寸也让后期的维护替换变得极为便捷，不需要对原有设备结构做任何调整就能完成配件更换。
