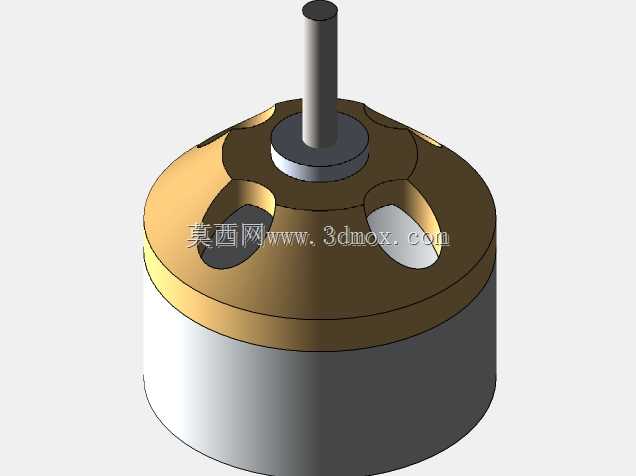

A2212外转子无刷直流电机结构设计

这款无刷直流电机是面向小型动力场景开发的外转子结构动力部件，目前广泛应用在小型航模飞行器、桌面级云台传动、小型智能移动载具、微型水泵驱动等对动力密度、运转平顺性有较高要求的场景中，能够在有限的体积重量限制下输出稳定的旋转动力，适配低压直流供电的便携类、消费级机电产品使用。从实际用途来看，该电机依靠无刷换向结构规避了传统有刷电机的碳刷磨损问题，长时间运转下不会产生碳粉堆积与接触电火花，运转噪音更低、维护周期更长，能够在连续运转工况下保持稳定的动力输出，外转子的结构设计让转子外壳直接随输出轴同步转动，可直接搭配螺旋桨、传动轮等负载安装，省去额外的传动连接结构，进一步压缩动力总成的整体体积与重量。在功能特性层面，该电机采用径向充磁的永磁外转子搭配多槽集中绕组定子结构，运转时转矩脉动更小，低速段动力输出线性平顺，高速段运转稳定性强，能够适配宽范围的转速调节需求，定子绕组做了规整的浸漆固化处理，既可以提升绕组的绝缘防护性能，也能避免高速运转下绕组出现松散移位，提升整体结构可靠性；输出轴采用高强度金属材质加工，与转子端盖做了同轴度定位设计，运转时的径向跳动量控制在极小范围内，能够保障负载安装后的运转平稳性，降低高速转动下的振动与噪音。从设计思路来看，这款电机采用模块化拆分设计，整体分为外转子总成、定子绕组总成、前端安装基座三个核心部分，各部件之间通过精密的止口结构定位配合，装配时无需额外调整即可保障整体同轴度，降低装配难度与装配误差；前端安装基座采用十字型安装耳设计，四个安装孔位做了对称式布局，能够适配多种标准安装位的固定需求，基座与定子铁芯之间做了过盈配合定位，保障定子在运转过程中不会出现移位，转子与定子之间预留了均匀的气隙间隙，既可以避免运转时出现定转子擦碰，也能保障磁路的高效导通，提升电机的能量转换效率。在外形尺寸与安装边界上，该电机整体外径适配小型动力舱的安装空间，输出轴伸出长度满足常规螺旋桨、传动轮的安装锁紧需求，四个安装孔的孔距符合行业通用的小型外转子电机安装标准，可直接替换同规格的传统有刷电机或其他同参数无刷电机，无需对安装结构做额外修改；电机整体轴向长度紧凑，安装后不会占用过多的纵深空间，能够适配内部空间局促的小型机电产品设计需求，转子外壳上预留的散热开孔可以在运转时带动空气流通，带走绕组工作产生的热量，提升电机持续工作的负载能力，避免长时间高负载下出现过热退磁问题。
