SH12型立式直线轴支撑固定座

这款直线轴支撑固定座是直线传动系统里的核心配套支撑部件，主要应用在各类需要直线往复运动的工业设备场景中，比如自动化生产线的滑移机构、包装设备的进给导向单元、小型机床的轴向定位结构、3D打印设备的光轴支撑部位，还有各类非标自动化设备的直线运动模组里，都能见到这类支座的身影。它的核心作用是为直径12mm的直线光轴提供稳定的径向支撑与轴向定位，避免光轴在长期往复运动中出现挠度变形、径向窜动的问题，保障直线运动的同轴度与运行平顺性，降低光轴运行过程中的磨损速率，延长整套直线传动组件的使用寿命。

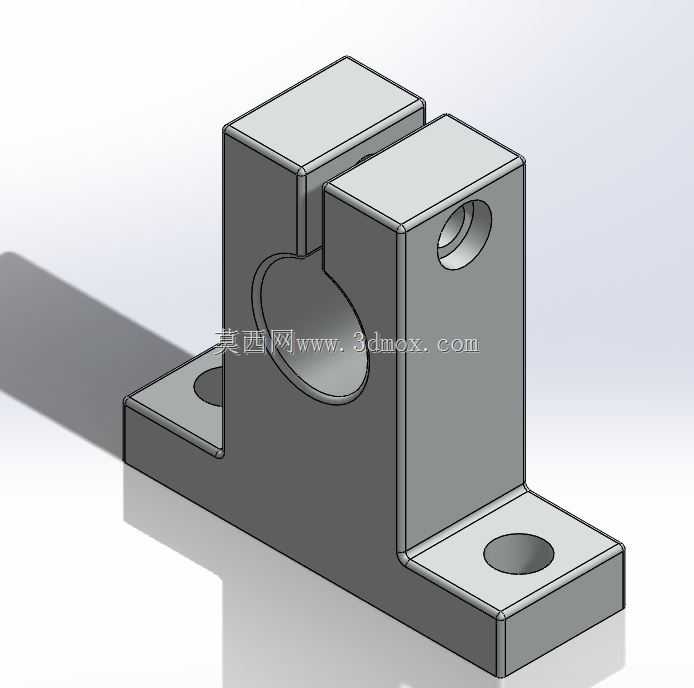

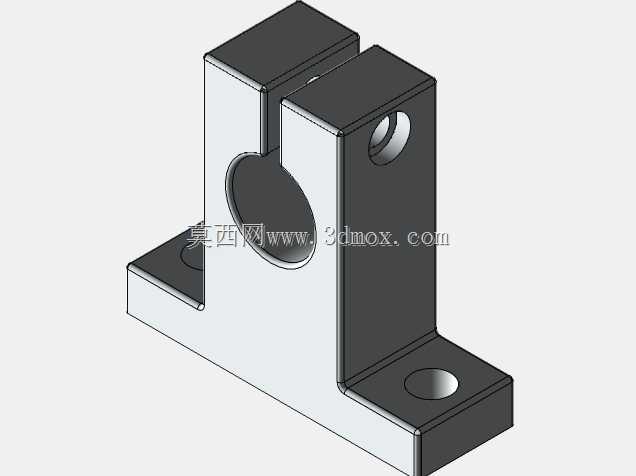

从结构设计来看，这款支座采用一体式L型立式结构，底部设置两个带安装沉孔的固定翼，安装时可以通过螺栓直接将支座锁紧在设备安装基面之上，沉孔设计能够让螺栓头部完全埋入安装面内，不会出现凸起干涉其他部件运行的问题，两个安装孔的间距经过精准核算，保障锁紧后支座不会出现侧向偏转，支撑稳定性更强。支座主体的支撑部位开设半开放的轴容纳槽，侧面设置横向锁紧孔，当直线轴放入容纳槽调整到指定轴向位置后，可以通过锁紧孔拧入紧定螺钉，将光轴牢牢锁死在支座上，既可以实现光轴的完全固定，也可以根据实际使用需求调整锁紧力度，适配不同的安装定位要求。

整体结构采用等壁厚设计，在保障整体结构刚性、满足支撑承重需求的前提下，尽可能压缩了支座的整体体积，安装边界紧凑，不会占用过多的设备内部安装空间，能够适配安装空间较为局促的紧凑型设备设计需求。支座的所有棱边都做了倒角处理，既避免了安装过程中尖锐边角划伤操作人员，也能够减少应力集中问题，提升部件长期受载下的结构强度，不会因为长期受载出现边角开裂的问题。在实际选型使用时，只需要确认配套光轴的直径与安装基面的孔位尺寸，就可以直接完成装配，不需要额外做二次加工，适配性强，安装维护都十分便捷，能够有效降低设备的装配调试成本。
