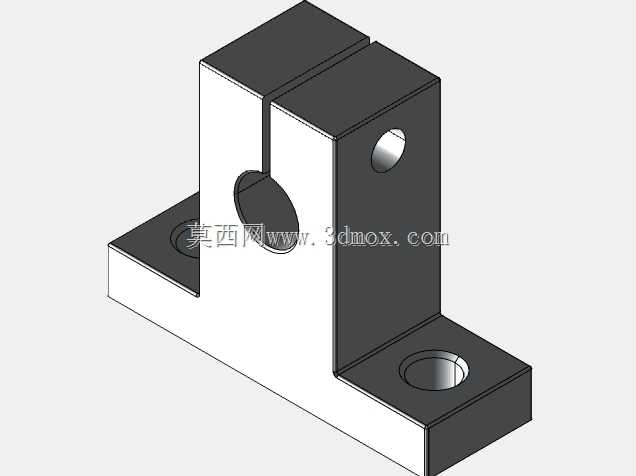

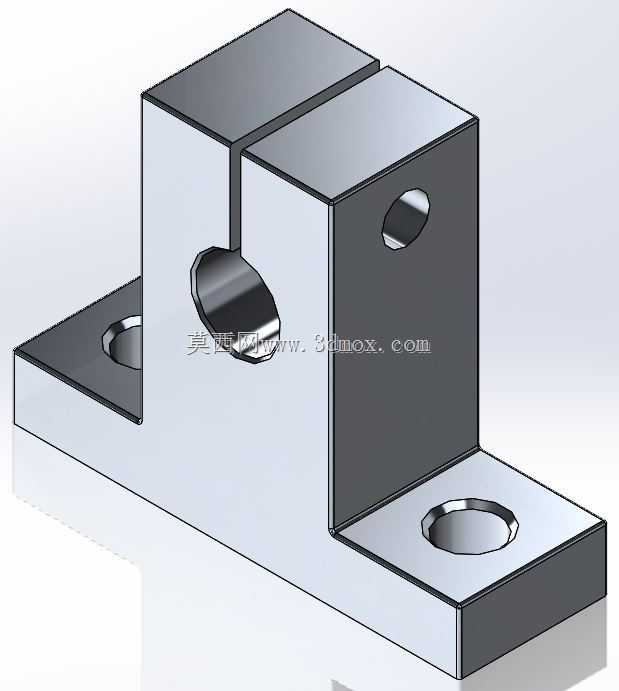

8mm孔径线性轴夹持固定支座

这款8mm孔径的轴夹持固定件，主要应用在各类需要光轴导向、支撑的线性运动场景中，常见于小型自动化滑台、检测设备进给机构、桌面型工装的导向轴锁紧定位环节，用来固定光轴的端部或者中间支撑位置，避免光轴在往复运动过程中出现径向窜动、轴向偏移，保证线性运动的同轴度与运行稳定性。从结构设计来看，整体采用分体式夹抱紧结构，主体为L型安装基座，上方开设带开口缝的夹持孔，开口缝将夹持段分为两个对称的锁紧臂，当锁紧螺丝拧紧时，开口缝收缩，夹持孔产生均匀的抱紧力，牢牢箍住穿过的8mm光轴，这种设计相比顶丝固定的方式，不会在光轴表面产生顶丝压痕，抱紧力分布更均匀，能承受更大的轴向负载，同时拆装调整光轴位置时也更方便，松开螺丝即可沿光轴轴向滑动调整固定位置，调整到位后锁紧即可完成定位。安装基座部分设计有两个带沉头的安装孔，分别位于L型底座的两个伸出翼板上，沉头孔可以让内六角螺丝安装后头部完全埋入基座表面，不会突出干涉周边运动部件，安装孔的位置公差经过合理设计，能适配常见的安装板孔位布局，安装时不需要额外做避让加工。夹持孔的内孔粗糙度做了控制，抱紧时不会刮伤光轴表面，能保证光轴后续装配其他滑动部件时的顺畅度。侧面的锁紧螺丝孔采用通孔设计，锁紧力传递直接，不会因为螺纹段过长导致锁紧力衰减。整体结构没有冗余设计，所有壁厚都经过受力校核，夹持段的壁厚足够承受常规线性运动场景下的负载，不会出现锁紧时夹臂断裂、夹持变形的问题，底座部分的厚度也能保证安装后整体的刚性，不会因为设备运行的振动导致固定位置偏移。在实际选型使用时，需要注意安装面的平面度，若安装面存在明显翘曲，会导致基座固定后夹持孔出现微变形，影响光轴的同轴度，进而增大滑动阻力，加速导向部件的磨损；装配锁紧螺丝时要对称均匀施力，避免单边锁紧导致夹臂偏斜，造成光轴夹持不正。这类夹持支座相比一体式轴支座，最大的优势是可以在光轴的任意位置完成固定，不需要从光轴端部穿入安装，对于已经装配好其他部件的光轴组件，后期加装支撑或者调整固定位置时非常方便，在小型自动化设备的改型、工装夹具的导向结构搭建中应用十分广泛。
