立式导向轴安装固定支座SH10

这款立式直线轴固定支座，是自动化传动机构里光轴支撑环节的常用标准件，日常在点胶设备、小型输送模组、检测工位滑台、非标工装夹具的导向结构中都能见到它的身影，核心作用是为直径10mm的光轴提供垂直于安装基面的刚性支撑，避免光轴跨距过大出现挠曲变形，影响直线运动的同轴度与运行平顺性。

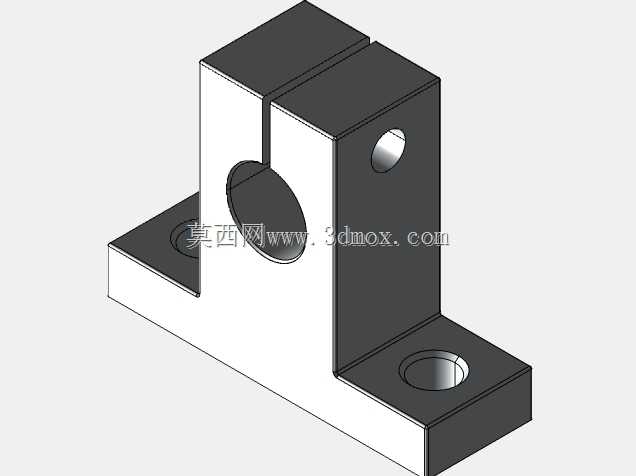

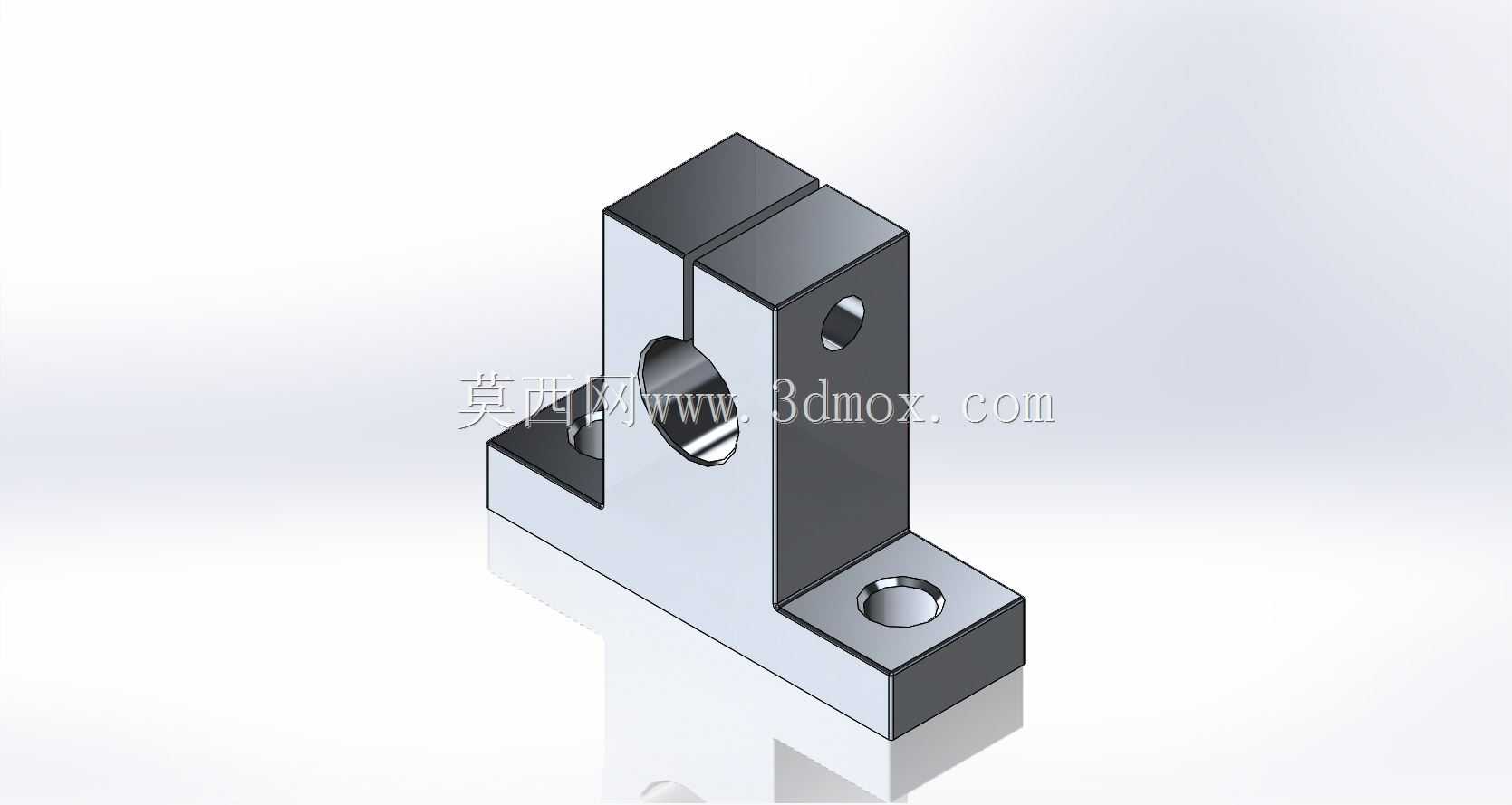

从结构设计逻辑来看，支座采用L型一体式立式布局，底部为带两个安装沉孔的水平安装翼，安装时可通过内六角螺栓直接固定在设备台板、型材安装面或者模组基座上，沉孔设计能够让螺栓头完全埋入支座底面，保证安装面贴合无间隙，避免装配后出现支座倾斜的问题。上部的轴夹持段采用开口剖分式结构，侧面设置锁紧螺纹孔，装配时先将光轴穿入夹持孔调整到所需轴向位置，再拧紧锁紧螺钉即可依靠剖分面的弹性变形抱紧光轴，这种设计既可以实现光轴的无级轴向位置调整，也能保证足够的夹持力，防止设备运行过程中光轴出现轴向窜动或者周向转动。

在安装边界上，底部两个安装孔的孔距经过标准化设计，能够适配常见的铝型材安装槽间距，不需要额外加工转接板即可完成装配；上部夹持孔的轴线与底部安装面的垂直度经过严格管控，装配后光轴与安装基面的垂直误差可以控制在很小的范围内，能够有效降低直线轴承运行时的侧向载荷，延长导向组件的使用寿命。支座侧面还预留了一个辅助螺纹孔，可根据实际工况安装限位挡片、传感器支架等附属配件，拓展使用场景。

实际选型应用中，这类支座常搭配同内径的直线轴承、导向光轴组合使用，组成简易的直线导向单元，相比一体式的轴支撑结构，剖分式设计的拆装便利性更强，后期设备维护时不需要将光轴上的所有负载零件全部拆除，只需松开锁紧螺钉即可调整轴的位置或者更换支座，大幅降低运维的时间成本。支座的棱边均做了倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能减少应力集中，提升长期受载情况下的结构强度，在频繁启停、有轻度振动的工况下也能保持稳定的支撑精度。
